雷诺Trafic等三款同平台厢式商用车车身扫描模型

　　本次呈现的三维扫描模型，覆盖雷诺Trafic II、欧宝Vivaro I、日产Primastar三款同平台L2H1规格轻型厢式商用车的完整车身结构，这类车型是城配物流、通勤改装、专用作业车上装开发领域的核心基础载体。从实际工程应用场景来看，这类扫描数据最核心的用途是为后市场改装、专用车改制、车身附件开发提供精准的尺寸基准，避免正向测绘带来的累计误差，尤其是在开发车内隔断、货架系统、空调风道、车载设备安装支架、侧门踏步、车顶行李架这类需要贴合车身曲面的部件时，扫描得到的真实曲面数据可以直接作为设计输入，省去反复实车打样调整的工序。

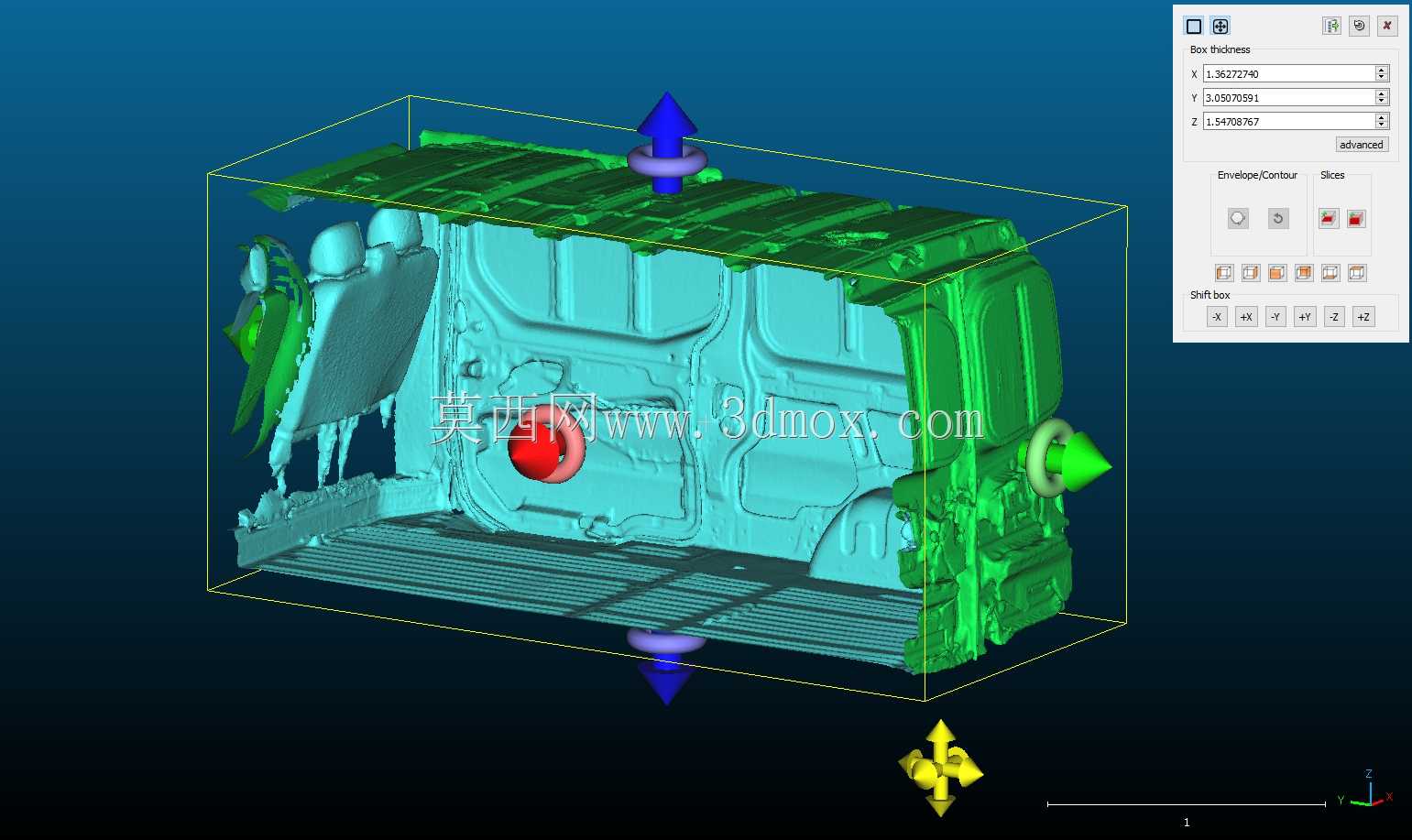

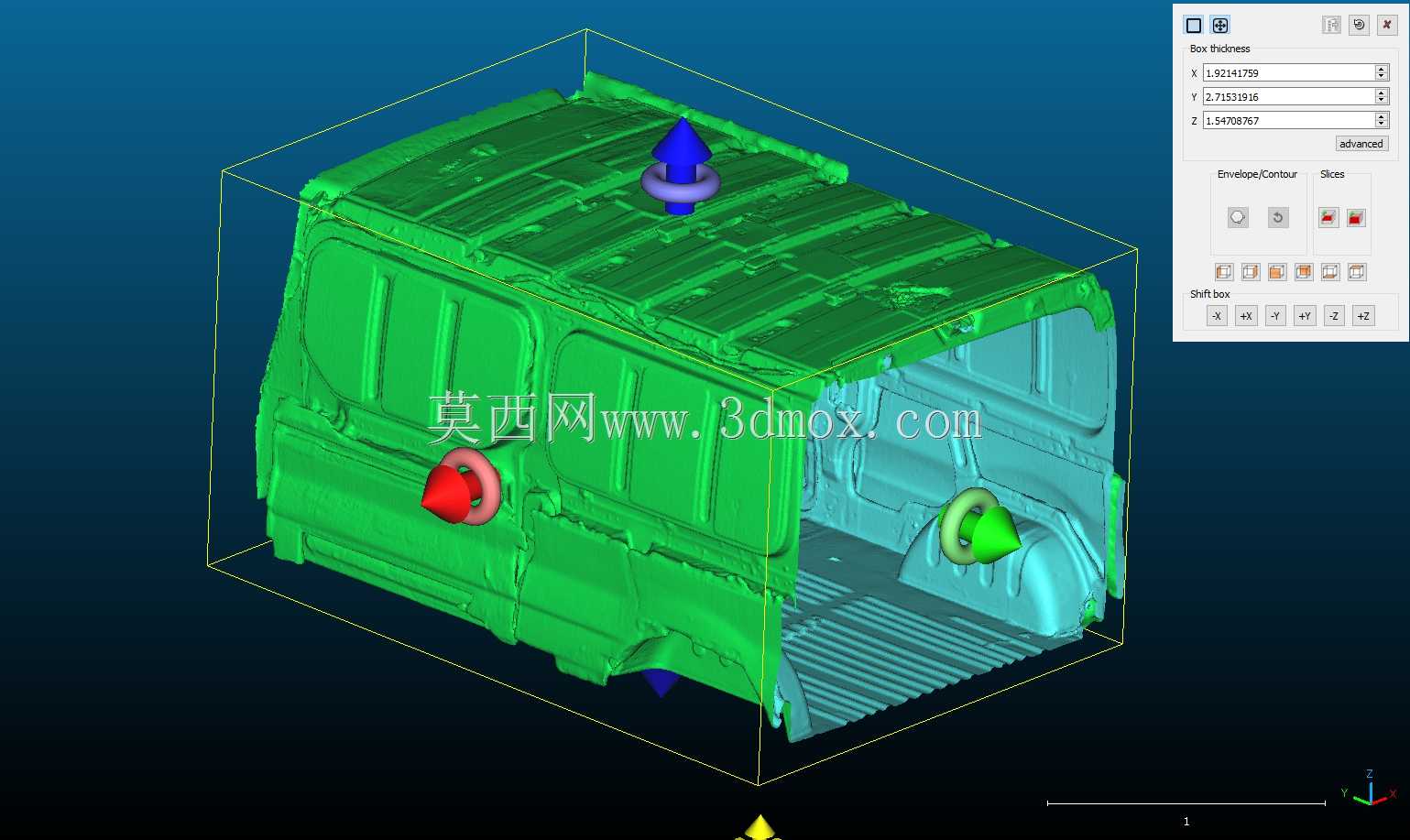

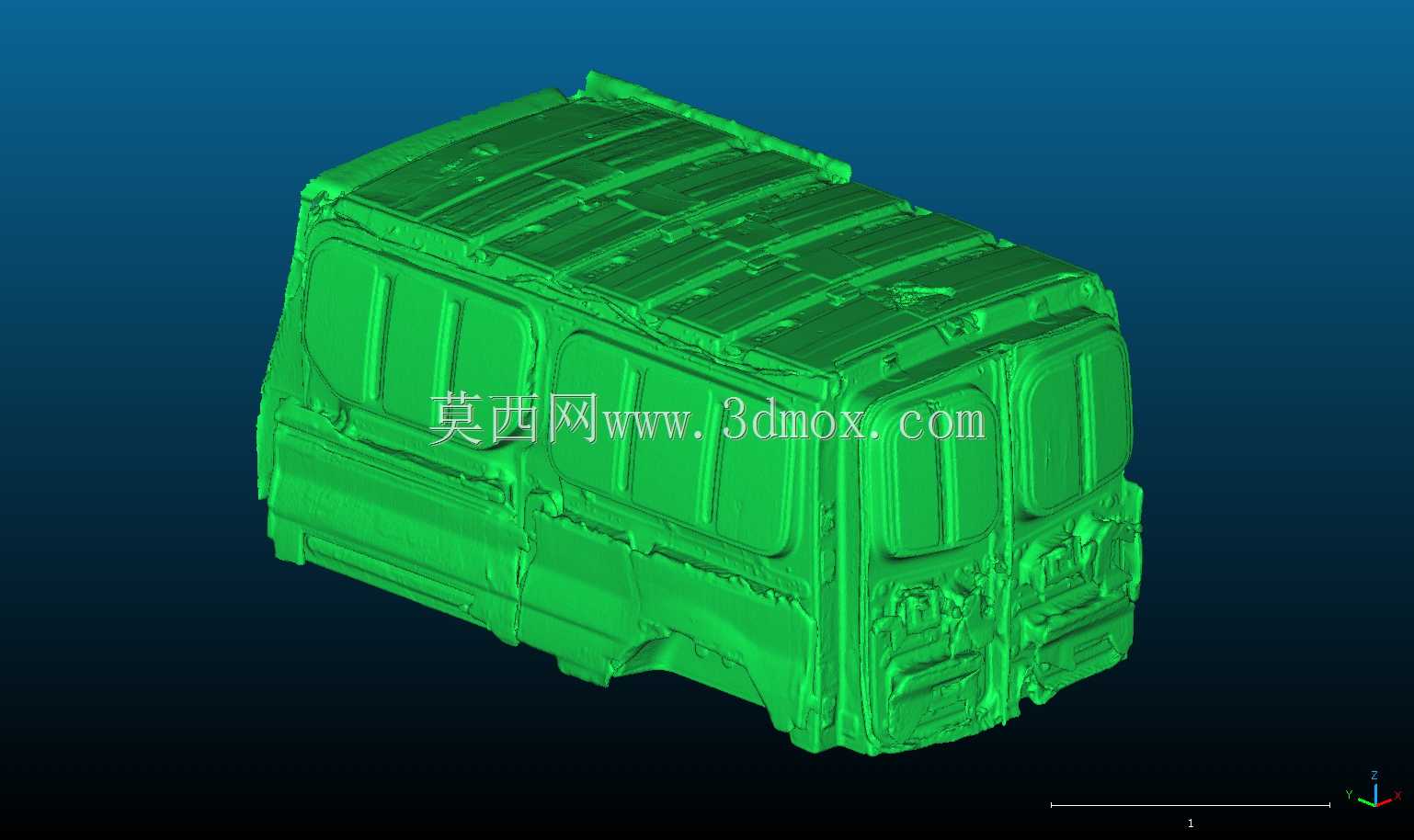

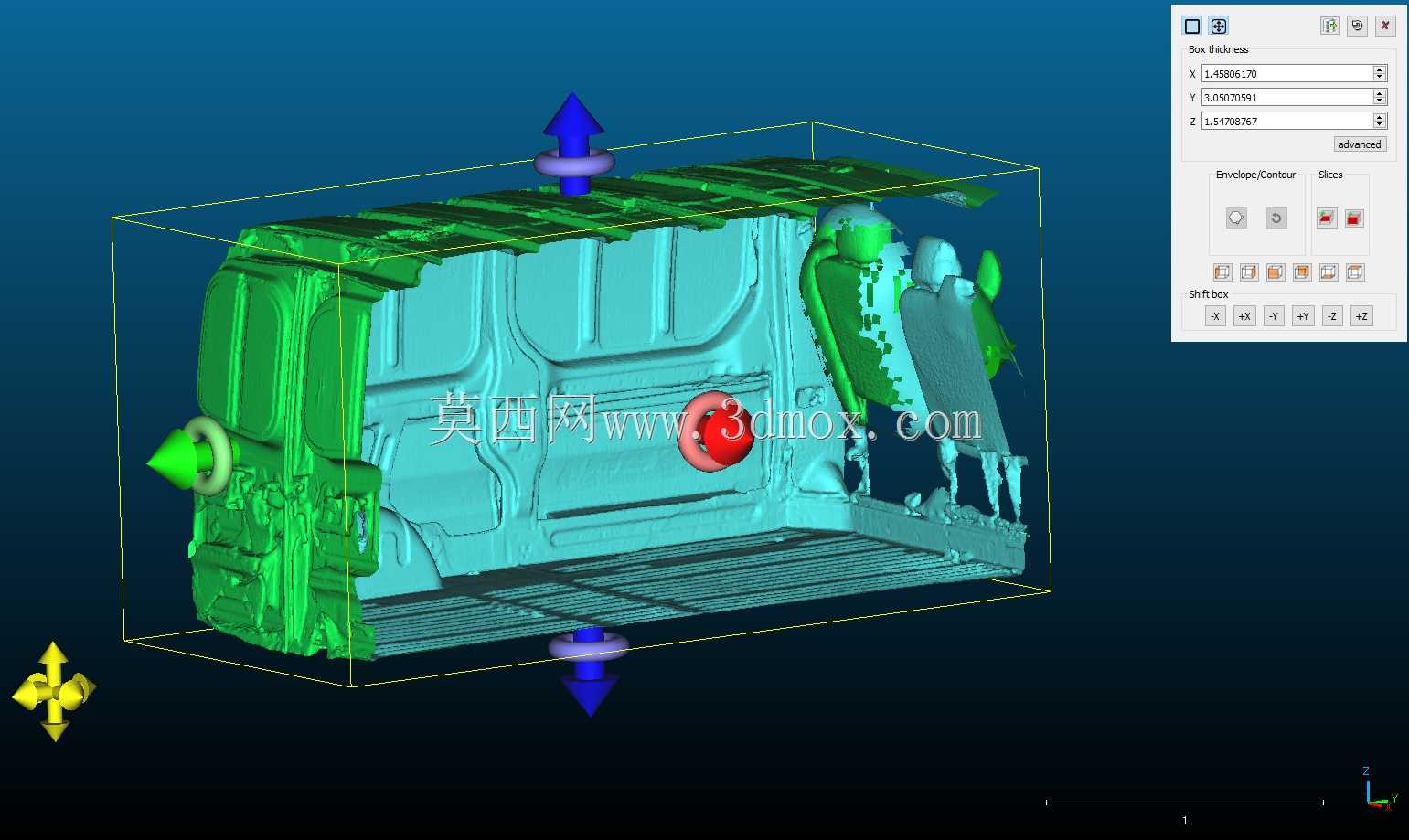

　　从模型呈现的结构细节来看，扫描完整覆盖了车身外覆盖件的全部曲面特征，包括车顶的多道冲压加强筋结构——这类加强筋是为了提升长轴距厢式车车顶的抗扭刚度，避免车辆在满载行驶、长期暴晒后出现车顶凹陷变形，建模时可以清晰看到每道筋的起讫位置、过渡圆角、深度参数，在开发车顶加装件时，可以直接避开这些加强筋的凸起位置，选择平整的安装面布置固定点，防止安装后出现贴合间隙、应力集中的问题。车身侧围的冲压特征也完整还原，包括侧滑门的导轨安装位、侧窗的安装止口、后轮拱的凸起轮廓、后侧围的加强筋造型，这些特征都是改装设计时必须避让或者匹配的边界，比如开发车内物流货架时，立柱的固定点必须对应车身侧围的原有安装孔位，不能随意在钣金面上钻孔破坏车身防腐层，扫描数据可以精准定位这些原有孔位的坐标，直接导出安装点的位置参数。

　　从设计思路层面来说，这类同平台共线生产的厢式车，车身主体结构完全一致，仅在前后保险杠、车标、灯具等外饰件上存在品牌差异，扫描得到的白车身级别的曲面数据，可以同时适配三个品牌车型的改装开发需求，不需要针对每个品牌单独做测绘工作，大幅提升同平台车型配件开发的效率。L2H1的规格对应的是长轴距低顶版本，这类版本的车身高度控制在2米以内，可以顺利进入大部分城市的地下车库，适配城配运输的通行需求，扫描模型完整还原了该规格的车身外轮廓尺寸边界，在开发整车包覆件、车身广告贴模、外饰加装件时，可以直接基于外轮廓曲面做偏移设计，保证加装件和车身的间隙均匀，不会出现突出车身超宽、或者贴合不严的问题。

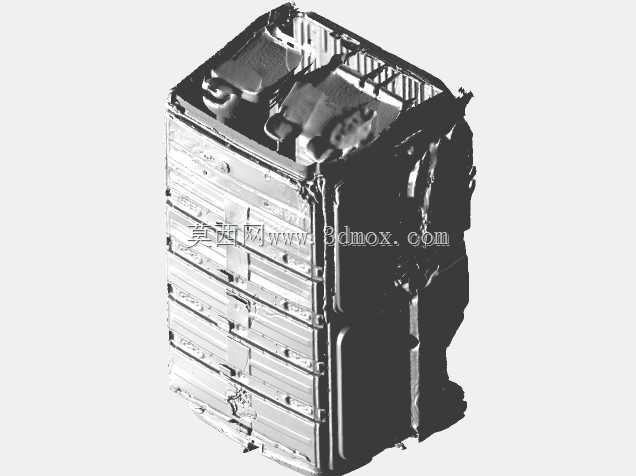

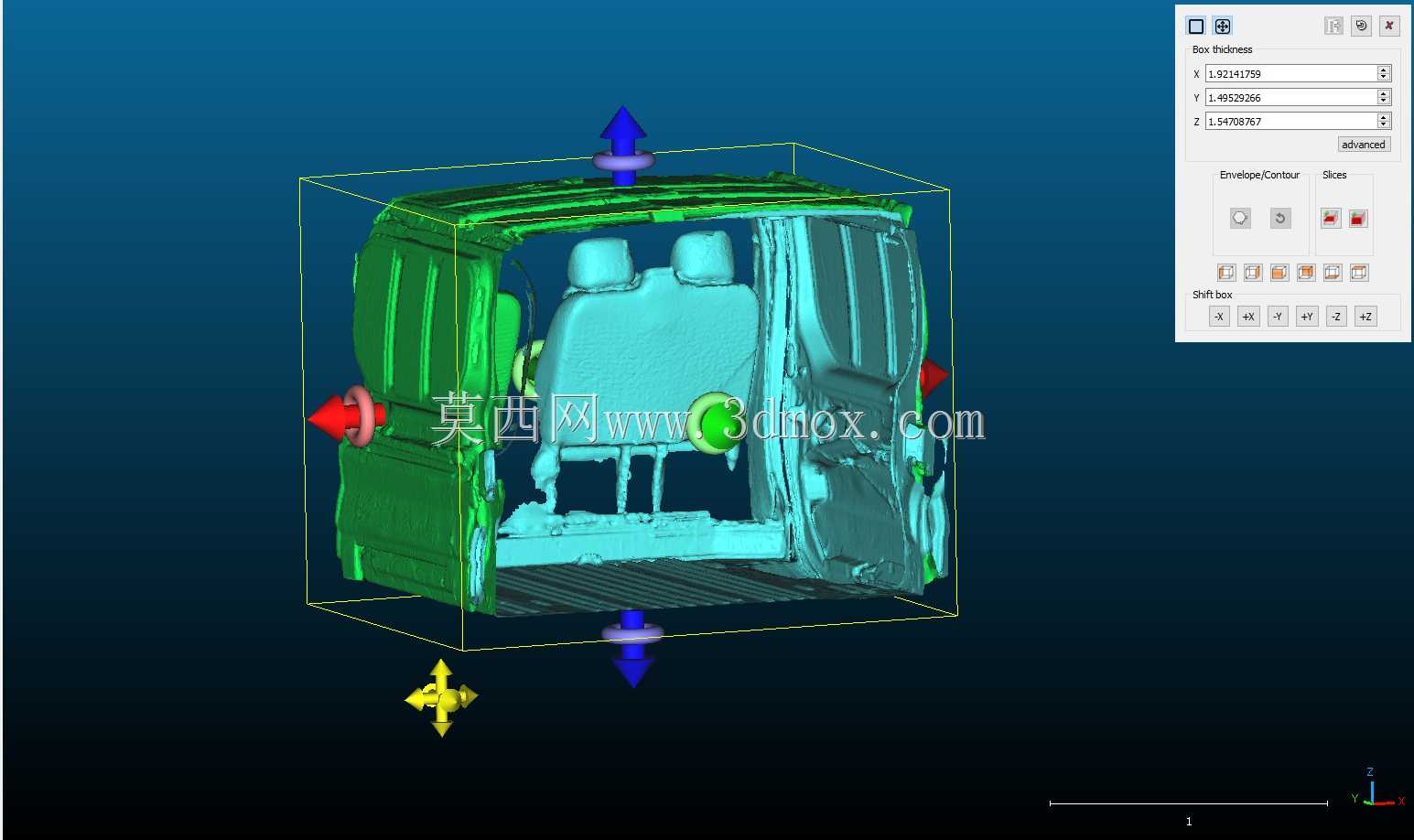

　　在实际结构设计工作中，这类扫描模型还可以用于碰撞仿真的对标验证，通过对比扫描得到的真实车身钣金曲率、加强筋布置位置，可以修正正向建模时的简化误差，提升仿真结果的准确度；在做车内布局改装时，比如改装成流动服务车、工程抢修车、警用执勤车时，可以基于扫描得到的内部空间边界，提前规划设备布置位置，核对设备安装后的内部通行空间、操作空间是否满足使用需求，避免实车改装时出现设备干涉、空间不足的问题。另外，车身尾部的对开门结构、后保险杠的安装位、尾灯的安装轮廓也在扫描数据中完整呈现，开发后踏板、后尾门爬梯、后置设备箱时，可以直接匹配这些位置的曲面和安装点，保证改装部件的安装精度，减少现场配焊、打磨调整的工作量。

　　需要注意的是，这类扫描模型还原的是量产车的实际成型尺寸，和设计数模存在一定的制造公差，在做高精度配合部件设计时，可以基于扫描数据统计不同位置的公差带范围，在设计时预留合理的调整间隙，避免出现批量安装时的适配问题。比如侧窗的替换件开发，就需要基于扫描得到的止口实际尺寸，设计对应的密封胶条压缩量，保证密封性能的同时不会出现安装困难的问题。
