卡车底盘钢制L型连接固定支架结构

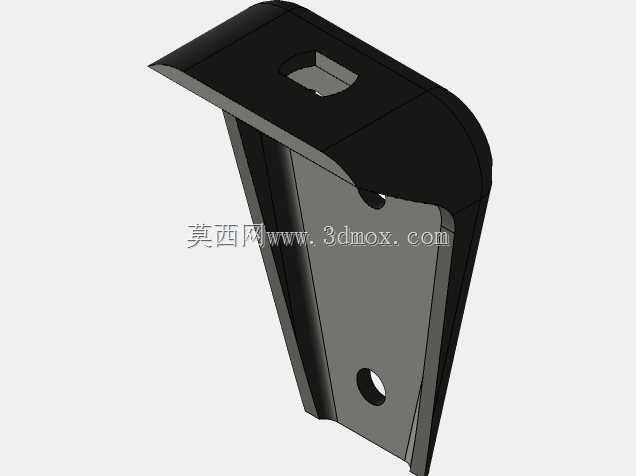

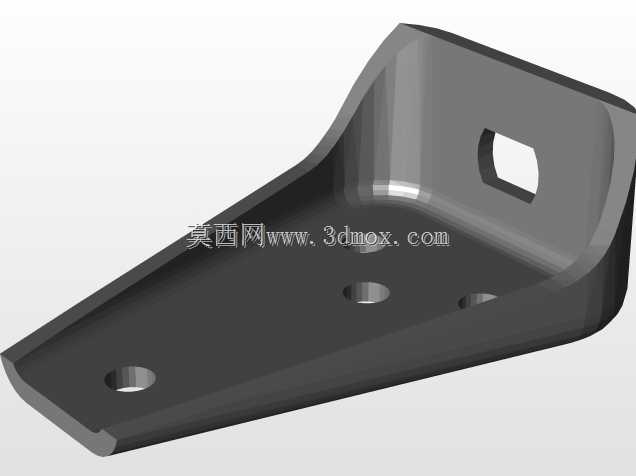

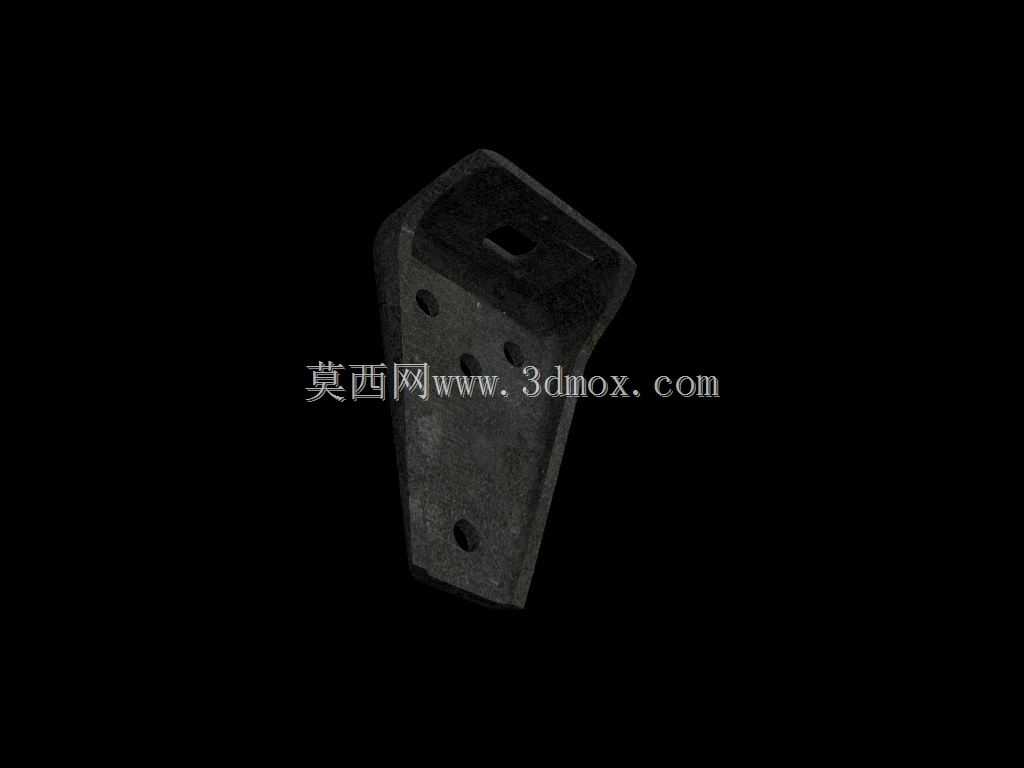

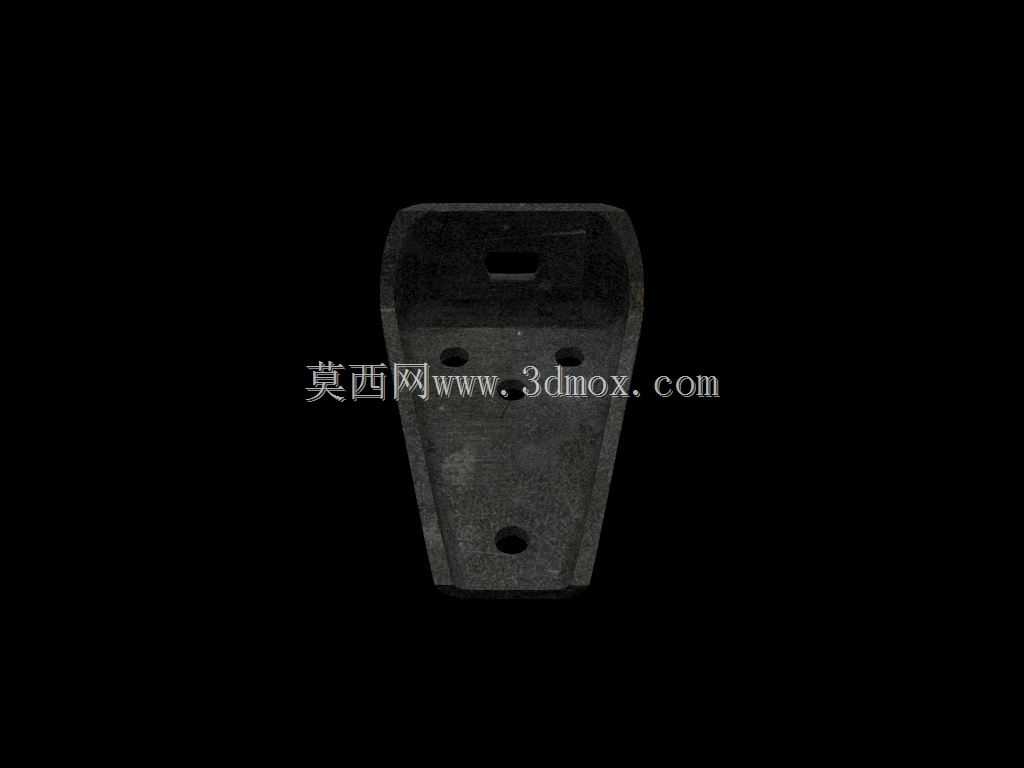

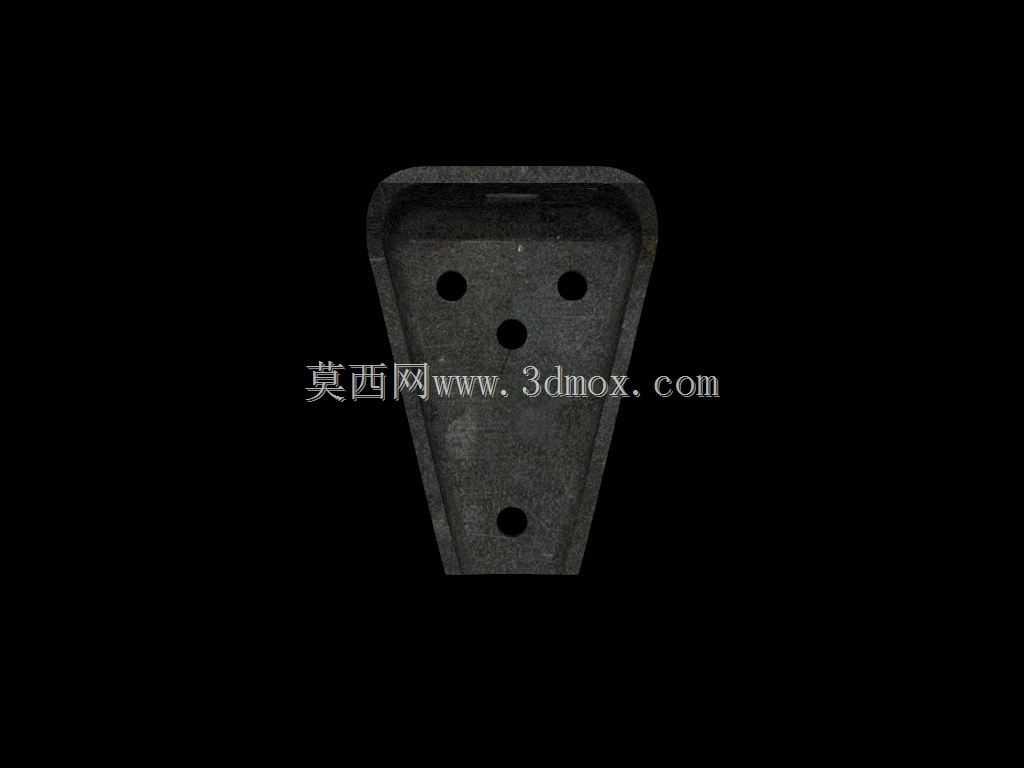

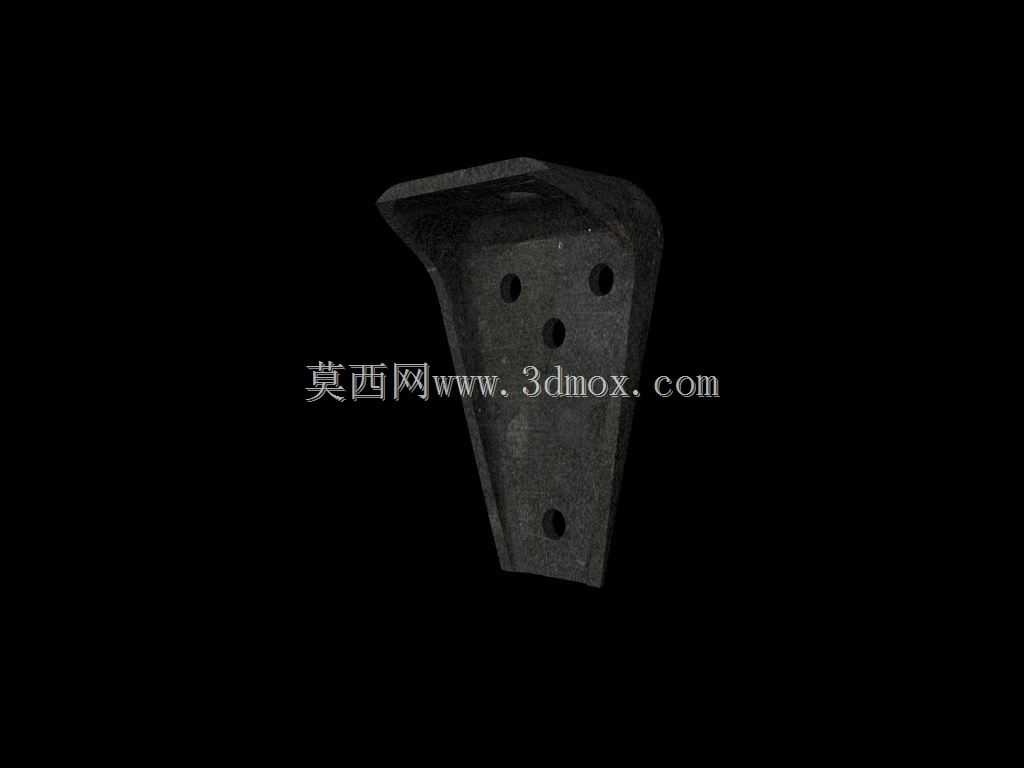

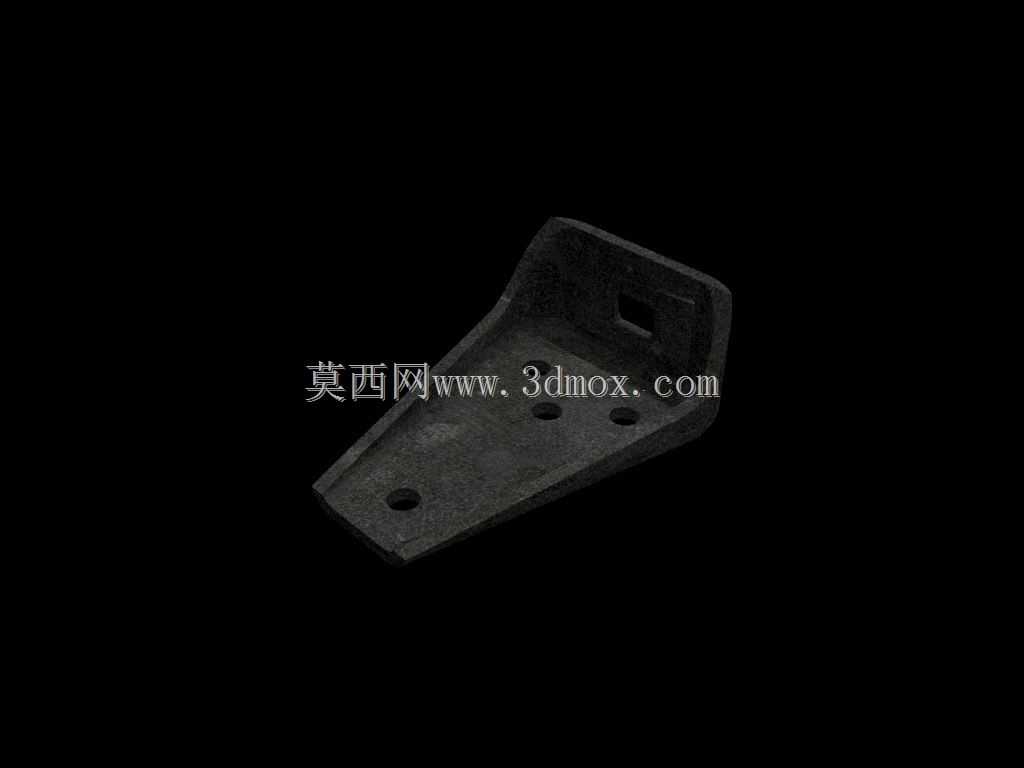

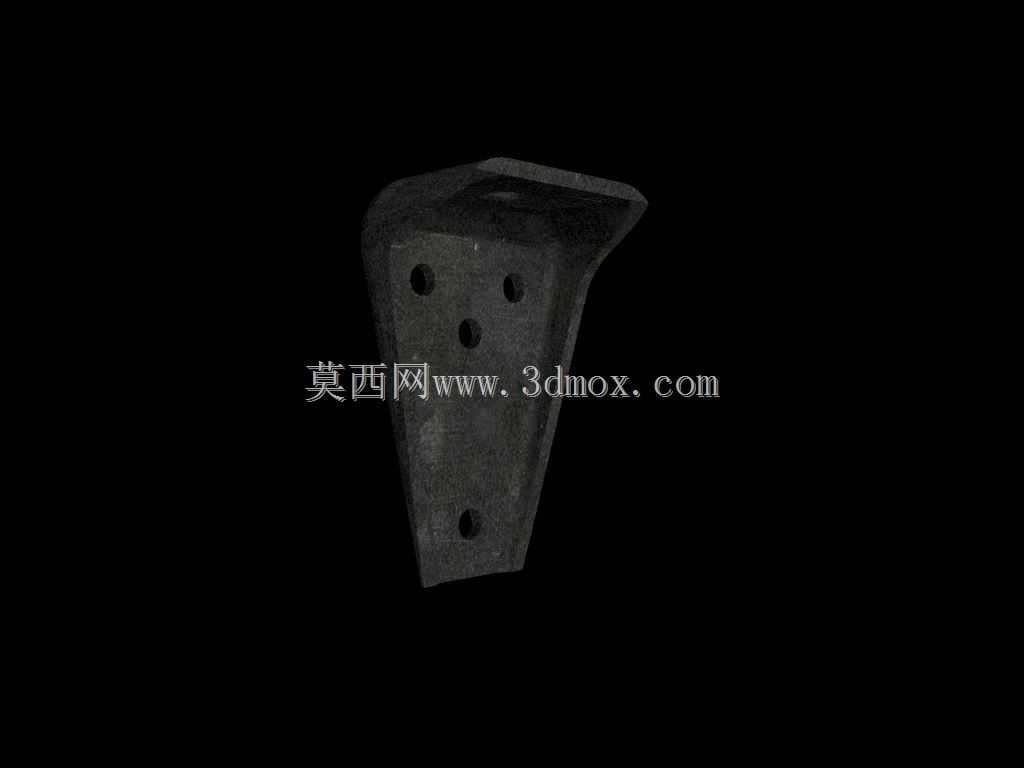

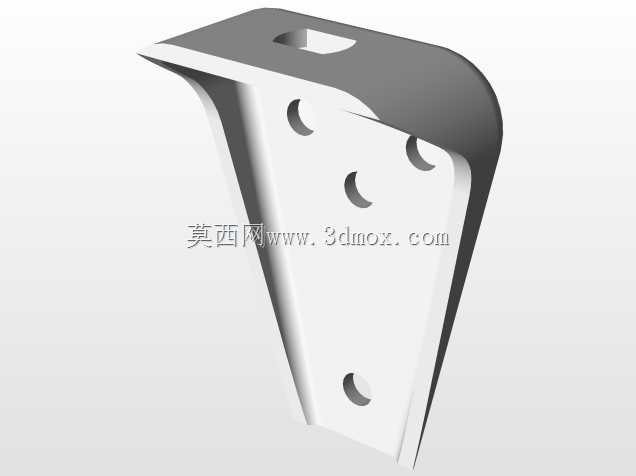

　　在商用车底盘的装配体系中，这类L型钢制支架承担着车架与附属部件之间的载荷传递与位置固定作用，日常工况下需要承受车辆行驶过程中来自路面的颠簸冲击、部件自身的重力载荷，以及加减速、转向过程中产生的交变侧向力，因此对结构的刚性、抗疲劳性能都有明确的工程要求。从结构形态来看，该支架采用一体化弯折成型的L型构型，两个互相垂直的安装面分别对应车架纵梁的贴合面与待固定部件的安装面，避免了多零件拼接带来的装配误差与强度薄弱点，弯折处做了平滑的圆弧过渡处理，能够有效分散应力集中，避免长期交变载荷下在弯折位置出现裂纹失效。两个安装面上均预制了对应规格的安装通孔，孔位的位置度公差经过严格校核，既能够保证与车架预装孔位的精准对齐，

　　减少现场装配时的铰孔调整工作量，也能确保固定螺栓安装后受力均匀，不会出现偏载导致的螺栓剪切断裂问题。支架的安装边界完全匹配重型卡车底盘纵梁的安装空间，垂直方向的安装面长度适配纵梁翼面的可用宽度，水平方向的伸出长度经过空间校核，不会与周边的管线、制动部件、悬架组件发生运动干涉，在底盘布置时不需要额外调整周边部件的位置，能够直接适配对应吨位车型的底盘布局。从设计思路层面，这类支架没有采用多余的冗余结构，整体壁厚均匀，在保证结构强度满足额定载荷要求的前提下，尽可能控制零件自身重量，符合商用车轻量化设计的趋势，同时支架的外露边缘均做了倒角处理，避免装配过程中划伤操作人员，也不会割破周边布置的线束护套与液压管路。在实际应用场景中，

　　这类支架可以用于固定底盘上的储气筒支架、蓄电池托架、线束固定排、制动阀类安装座等多种附属部件，不同安装孔位的组合可以适配多种部件的安装需求，具备一定的通用适配性。材质选用高强度碳素结构钢，成型后经过表面氧化处理，能够抵御底盘行驶过程中泥水、盐分的侵蚀，延长零件的使用寿命，不需要额外做复杂的表面防护处理，兼顾了制造成本与耐用性。在建模过程中，这类支架的参数化模型需要重点还原弯折处的内R角尺寸、安装孔的相对位置度、安装面的平面度要求，这些参数直接影响后续零件加工与现场装配的适配性，如果忽略了弯折处的回弹量预留，实际冲压成型后的两个安装面垂直度会出现偏差，导致安装时出现贴合间隙，螺栓紧固后会产生额外的装配应力，

　　长期使用后容易出现支架变形或者螺栓松动的问题。另外支架上的安装孔采用了等直径的通孔设计，没有沉孔结构，适配常规的六角头螺栓与防松螺母组合，安装时可以从一侧穿入螺栓，另一侧紧固螺母，操作空间充足，适合底盘装配线上的快速作业，不需要特殊的安装工具。在载荷校核层面，这类支架的额定承载能力完全匹配对应安装部件的重量，同时预留了足够的安全系数，能够应对车辆在非铺装路面行驶时的大冲击载荷，不会出现瞬时过载断裂的情况。支架的背面设计有局部的加强凹陷结构，在不增加壁厚的前提下提升了安装面的刚性，避免螺栓紧固时安装面出现凹陷变形，保证部件安装后的位置稳定性，不会因为支架变形导致固定部件出现位置偏移，影响相关系统的正常工作。
