十字轴式万向连接关节结构设计

　　这类十字轴式万向连接关节，核心应用在需要补偿两轴间角度偏移的传动链路中，常见于中小型设备的动力传递节点，比如轻工机械的进给传动、小型输送设备的动力接驳、便携机具的动力输出端，能在两轴存在3°到15°偏角的工况下稳定传递扭矩，避免刚性连接因安装对中误差、运行中机架形变产生的附加弯矩，保护上下游的轴承、轴端结构不被额外载荷破坏。

　　从结构功能来看，该关节采用十字销轴作为核心铰接件，两个叉形接头分别对接输入、输出轴端，十字轴的四个轴颈与叉耳的配合面承担扭矩传递过程中的接触载荷，中间的铜质衬套（或轴套）起到减摩作用，降低铰接面转动时的磨损速率，保证关节在反复偏摆过程中的转动灵活性。设计时首先要确定额定传递扭矩的阈值，根据目标工况的峰值扭矩倒推十字轴的轴颈直径、叉耳的厚度尺寸，避免载荷作用下叉耳出现屈服变形、十字轴轴颈发生剪切断裂。

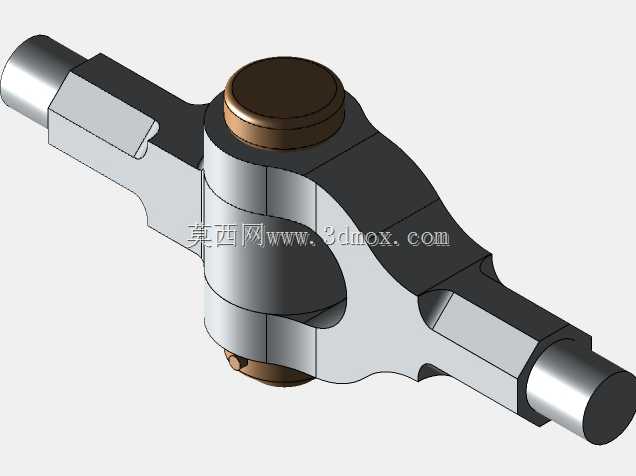

　　建模过程中首先搭建十字轴的基础实体，四个轴颈的同轴度、垂直度公差需要在建模阶段通过基准约束明确，两个轴颈的公共轴线与另外两个轴颈的公共轴线必须保证空间垂直，交点位于十字轴的中心位置，这是保证关节转动无卡滞、传动无冲击的核心前提。叉形接头的叉耳内孔与十字轴轴颈采用间隙配合，配合间隙控制在0.02mm到0.05mm区间，既保证转动灵活性，又避免间隙过大导致传动反向间隙超标。叉耳外侧的轴端结构根据对接需求设计，图中所示的外螺纹轴头可直接拧入对应轴端的螺纹孔，也可根据实际安装场景替换为平键连接轴头、法兰连接盘等结构，适配不同的安装接口。

　　安装边界方面，该关节的整体径向最大尺寸由叉耳的外轮廓决定，安装时需要预留足够的径向摆动空间，避免关节偏转到最大角度时与周边的机架、护罩发生干涉；轴向安装尺寸需要考虑两轴端的预留间距，保证关节装入后不存在轴向顶死的情况，同时要预留一定的轴向窜动余量，补偿轴系运行过程中的热伸长量。有限元分析环节重点关注三个应力集中区域：一是十字轴轴颈与主体的过渡圆角处，扭矩传递时该位置承受交变弯曲应力，圆角半径不能小于轴颈直径的十分之一，避免应力集中导致疲劳断裂；二是叉耳内孔的边缘位置，该位置与十字轴轴颈的接触应力最高，需要保证内孔边缘的倒角处理，避免锐边切割衬套；三是叉形接头与对接轴的过渡位置，该位置的截面突变处容易产生应力集中，建模时需要设置足够的过渡圆角，优化力流传递路径。

　　实际工况下，这类关节的运行转速通常不超过1000rpm，适合中低速、中等扭矩的传动场景，铰接面需要定期补充润滑脂，减少磨损。设计时还要考虑防尘密封结构，在叉耳与十字轴的配合位置加装防尘圈，避免外界的粉尘、碎屑进入配合面，加剧磨粒磨损。整个结构的零件数量少，加工工艺性好，十字轴可采用模锻毛坯加工，叉形接头可采用圆钢铣削成型，适合小批量加工生产，装配时仅需要将十字轴装入两个叉耳的内孔，加装轴端挡圈即可完成组装，维护拆卸也十分便捷，不需要专用工装就能完成关节的拆解更换。
