带表面纹理的塑料包装瓶结构设计

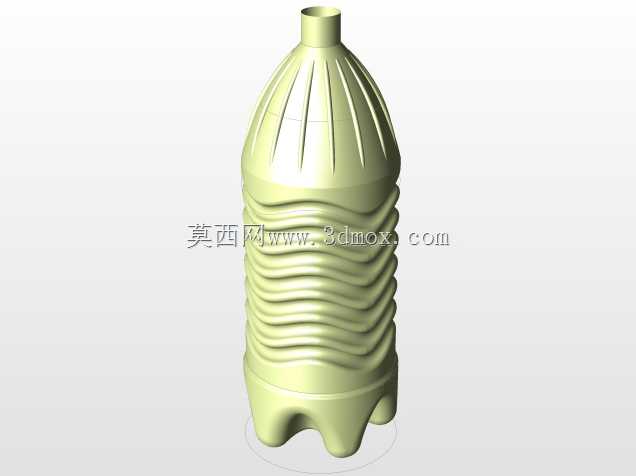

　　日常接触的液态商品包装场景中，塑料瓶是覆盖饮品、日化、调味品等多个领域的核心容器，这类容器的设计绝非简单的回转体拉伸，需要兼顾吹塑成型工艺可行性、堆叠运输的结构强度、用户握持的防滑手感、内容物灌装的适配性以及终端陈列的视觉效果。本次设计的包装瓶，针对常温常压液态内容物的盛装需求做了全流程的结构适配，首先从成型工艺角度出发，瓶身整体采用回转体基础构型，适配挤出吹塑的生产流程，避免出现过大的侧向凸起或壁厚突变区域，保证型坯吹胀时各区域的拉伸比处于合理区间，减少成型后出现壁厚不均、局部应力集中的问题。瓶身中段设计的多道环形波浪纹理，并非单纯的装饰性结构，从工程角度看，这类凹凸结构能够大幅提升薄壁瓶身的环向刚度，在内容物灌装后堆码存放时，

　　可有效降低瓶身受纵向压力产生的瘪缩变形量，同时波浪形的凹凸纹路在用户单手握持时能够形成多道防滑接触面，即便瓶身表面沾有冷凝水或少量内容物残留，也能提供足够的握持摩擦力，避免滑脱。瓶底采用的多瓣式内凹支撑脚结构，是吹塑包装瓶的经典底部构型，这种设计一方面能够让瓶底的吹塑冷却收缩变形集中在支撑脚的内凹区域，保证瓶子放置在平面上时的接触平整度，不会出现放置不稳、晃动倾斜的问题，另一方面内凹的结构能够提升瓶底的抗冲击性能，在瓶子从一定高度意外跌落时，支撑脚的弧形结构能够分散冲击能量，降低瓶底开裂漏液的风险。瓶口部分采用标准的外螺纹构型，适配市面通用的旋盖尺寸，螺纹段的长度、牙型角度都经过匹配校核，保证旋合后的密封性能，

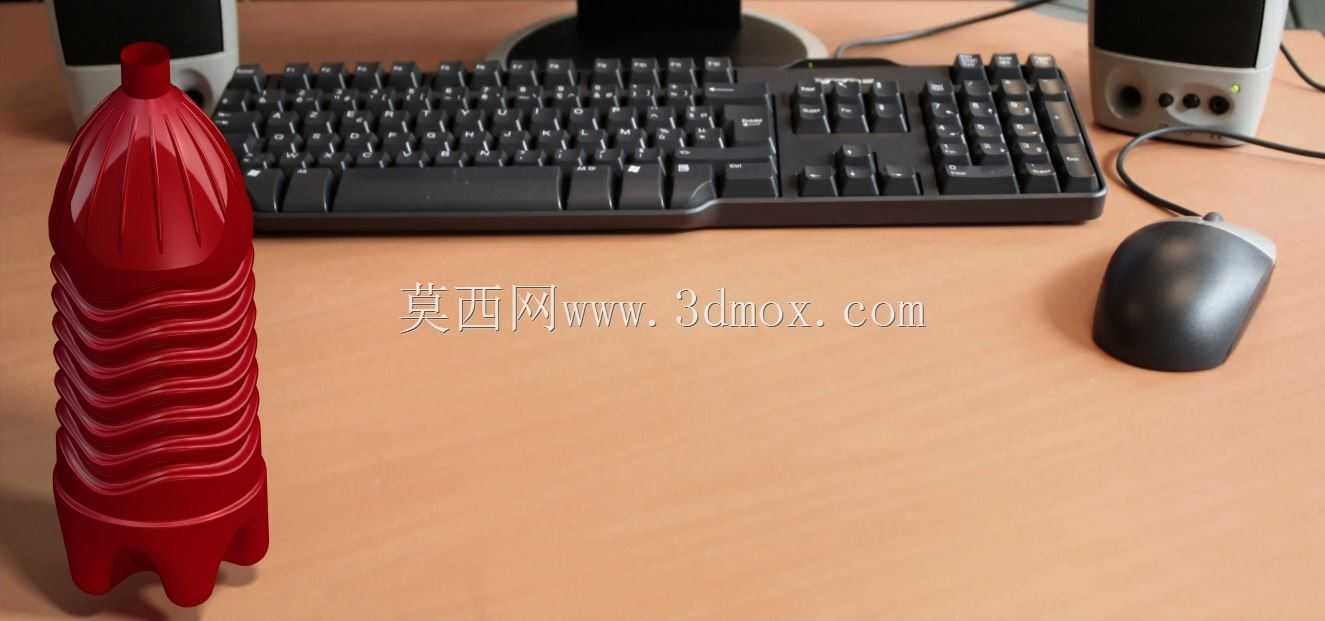

　　同时瓶口的端面做了平整化处理，配合瓶盖内的密封垫片能够实现可靠的液密封，避免运输过程中出现渗漏。从尺寸边界来看，瓶身整体高度适配常规自动灌装线的工位间距，最大外径符合标准运输纸箱的内格尺寸，能够在标准周转箱内实现规整排布，提升仓储运输的空间利用率。设计过程中借助曲面建模模块完成瓶身纹理的参数化构建，所有曲面都做了连续性处理，避免出现锐边或曲率突变的区域，一方面保证吹塑模具加工时的刀具路径顺畅，减少模具抛光的工作量，另一方面也能避免成型后瓶身出现应力集中线，提升瓶子的抗疲劳性能。针对表面处理的渲染验证环节，模型赋予了半透明带光泽的塑料材质，模拟实际PET或PP材质吹塑后的表面质感，能够直观呈现不同光照条件下瓶身纹理的光影效果，

　　为后续的包装印刷、外观选型提供可视化参考。这类包装瓶的结构设计需要在轻量化和结构强度之间找到平衡点，在保证足够刚度和使用性能的前提下尽可能降低瓶身克重，减少原材料消耗，同时所有结构细节都要适配规模化量产的工艺要求，不能为了追求外观效果而增加不必要的生产难度或不良率。
