低流速河道用浮式水轮机结构设计

　　在偏远乡村河段、山区自然溪流这类平均流速偏低的自然水域，常规固定式水轮发电机组往往因为水头不足、基建成本过高难以落地，浮式水轮机的设计初衷就是填补这一场景的应用空白，不需要修筑拦水坝、不需要浇筑水下基础，依靠两侧浮体提供的浮力直接漂浮在水面作业，能最大程度降低对河道生态的扰动，也省去了大量水下施工的成本与运维难度。

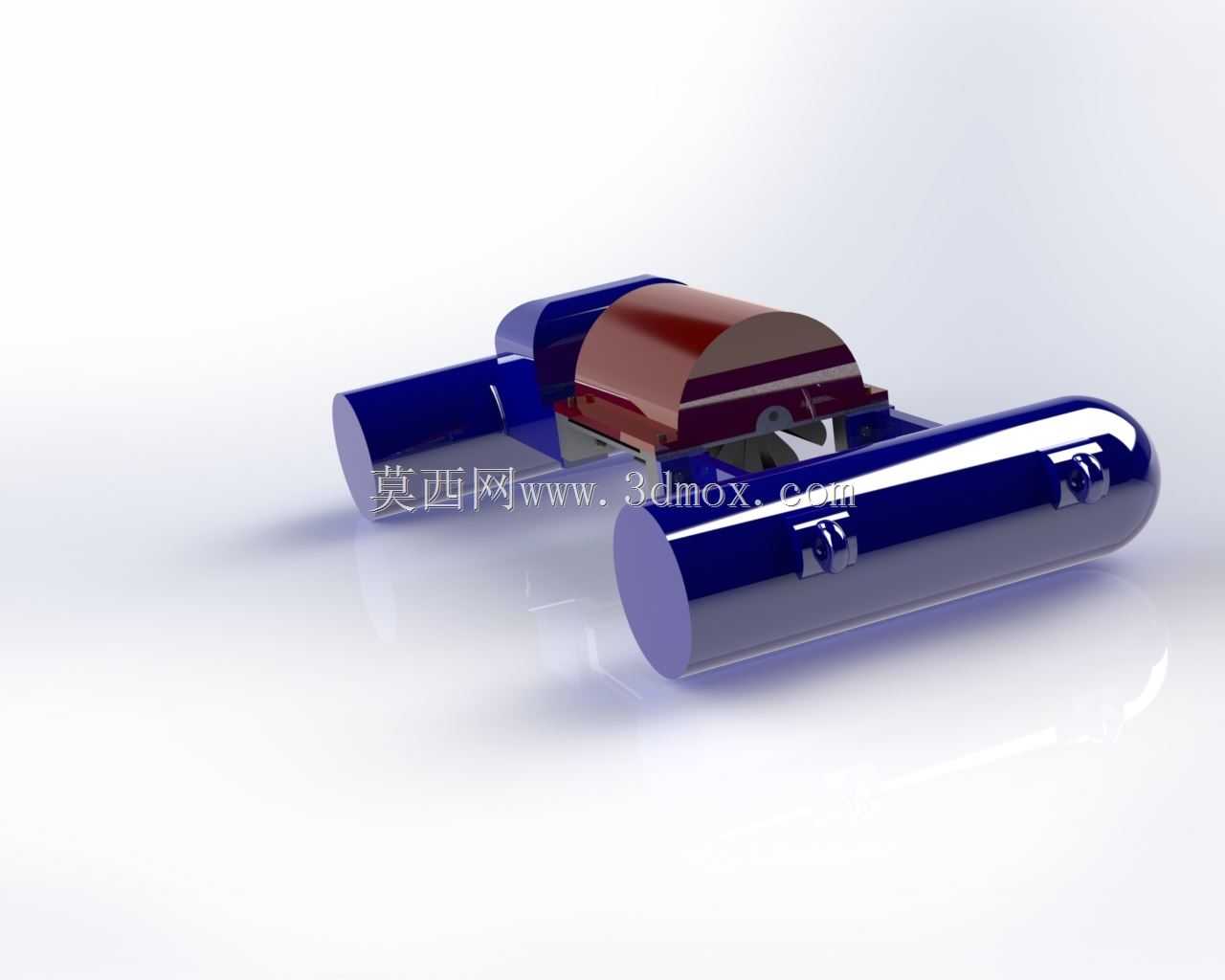

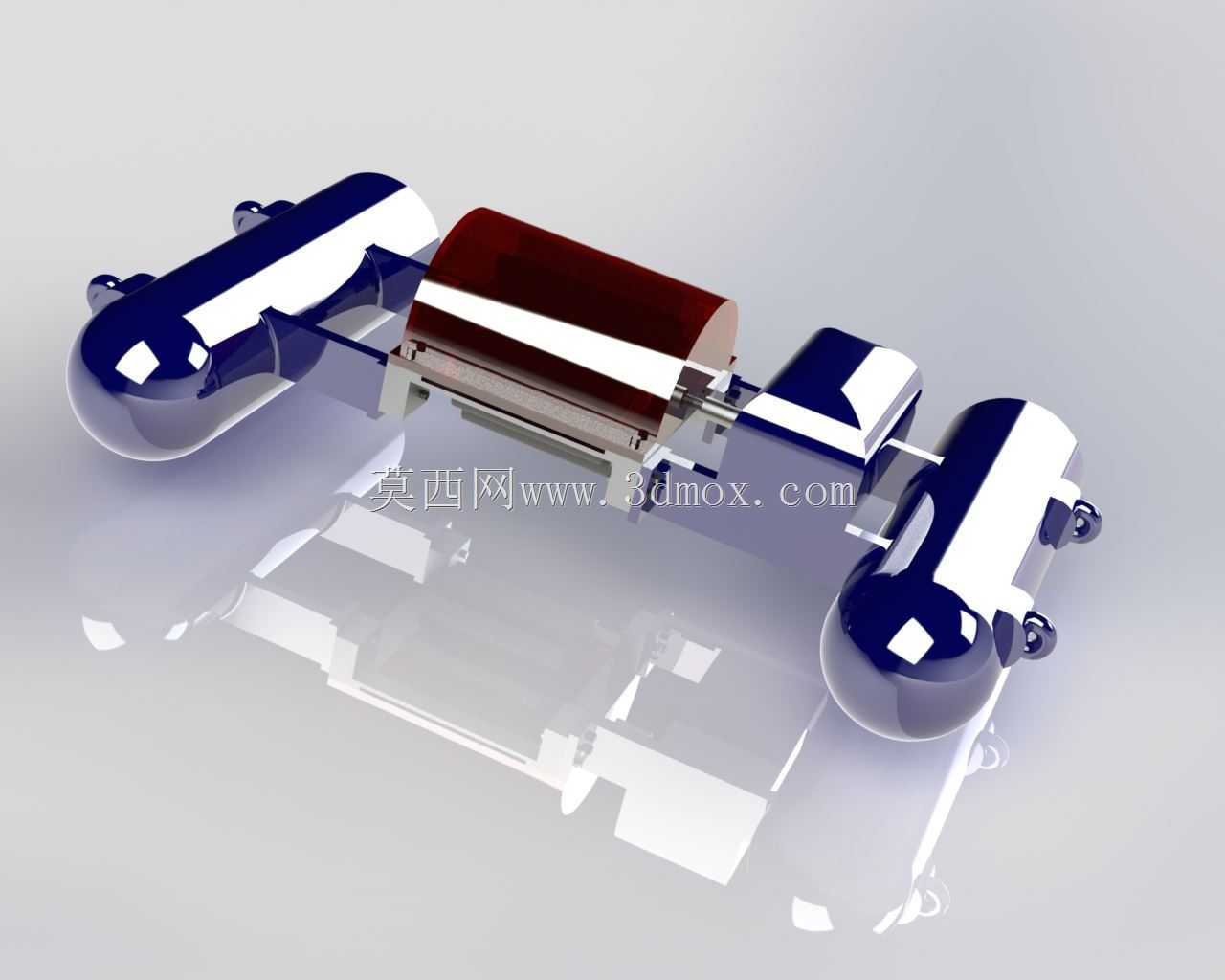

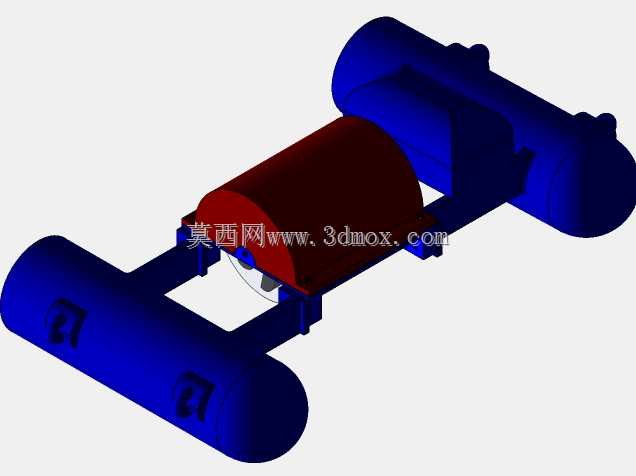

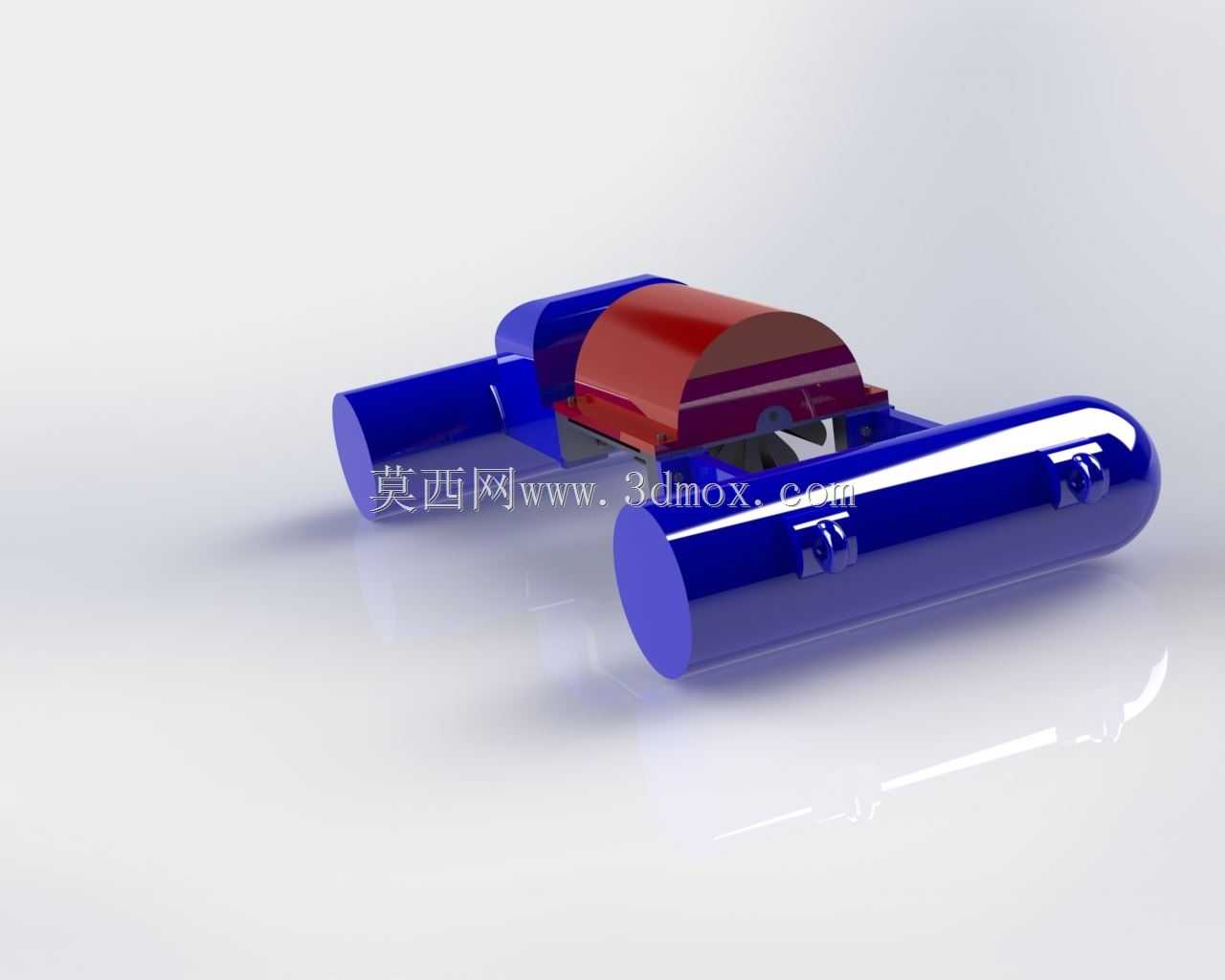

　　从结构布局来看，该设备采用双浮筒对称布置的形式，两个圆柱形浮筒平行设置在设备两侧，为整个机组提供足够的浮力支撑，让水轮作业段始终保持在合适的吃水深度，不会因为水位涨落出现叶轮入水过深阻力过大、或是入水过浅无法有效捕获水能的问题。浮筒的端面做了圆弧过渡处理，能减少水流冲击带来的侧向阻力，同时避免水面漂浮的杂物缠绕在浮筒端部，日常运维时只需要定期清理浮筒表面附着的水生生物即可，不需要复杂的水下检修作业。

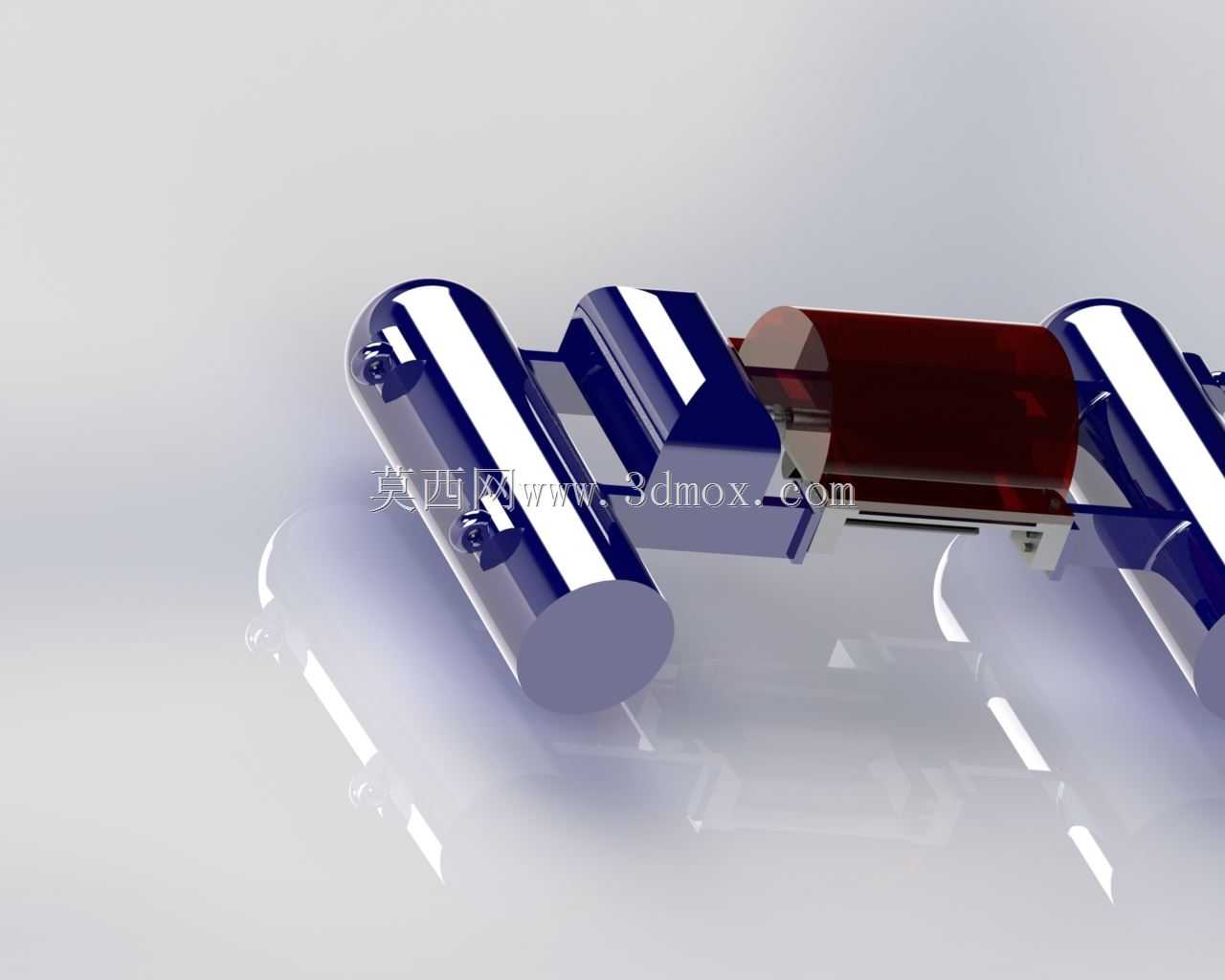

　　中部的动力舱采用半封闭的弧形罩结构，将传动组件、发电核心部件完全封闭在舱体内，弧形的上表面可以快速排走溅落的河水，避免积水渗入舱内影响内部部件运转，舱体与两侧浮筒采用刚性支架连接，连接位置做了加强筋处理，能承受水流冲击带来的交变载荷，避免长期运行后出现连接部位疲劳开裂的问题。叶轮组件设置在两个浮筒之间的下方位置，完全没入表层水流中，水流冲击叶片带动转轴转动，通过舱内的传动机构将动能传递给发电组件，完成水能到电能的转换。

　　设计阶段针对低流速水域的特性做了针对性优化，叶轮的叶片角度经过多轮流体仿真调整，在层流、湍流不同流态下都能保持较高的水能捕获效率，不会因为局部水流紊乱出现叶轮卡滞、效率骤降的问题。整个设备的安装边界非常灵活，只需要在河岸设置两个固定锚点，通过缆绳连接设备即可完成部署，不需要对河道做任何改造，汛期水位上涨时设备可以随水位自动升降，不会被洪水淹没冲毁，转移作业点位时只需要解开缆绳，通过小型船只牵引就能完成转场，非常适合分散式的小型离网供电场景，比如给河道周边的监测设备供电、给偏远散户提供生活用电，或是作为临时作业点位的应急供电装置。

　　尺寸设计上充分考虑了小型河道的通行需求，双浮筒的间距控制在合理范围，不会占用过多河道断面，不会影响小型船只的正常通行，整体重量控制在单人借助简易工具就能完成组装的程度，不需要大型吊装设备参与现场安装，运输时可以将浮筒、动力舱、叶轮拆分打包，用普通货运车辆就能运送到交通不便的山区河段。结构上所有外露的连接部件都做了防锈处理，适应长期在水面潮湿环境下作业的需求，减少日常维护的频次，降低全生命周期的使用成本。在流体特性验证阶段，通过小型水模拟试验测试了不同流速下的设备扭矩、法向受力参数，确保结构强度能应对日常水流冲击，同时在极端流速下也能通过自身的浮态调整卸除部分冲击力，避免结构过载损坏。
