壳料木质燃料两用立式燃烧炉结构设计

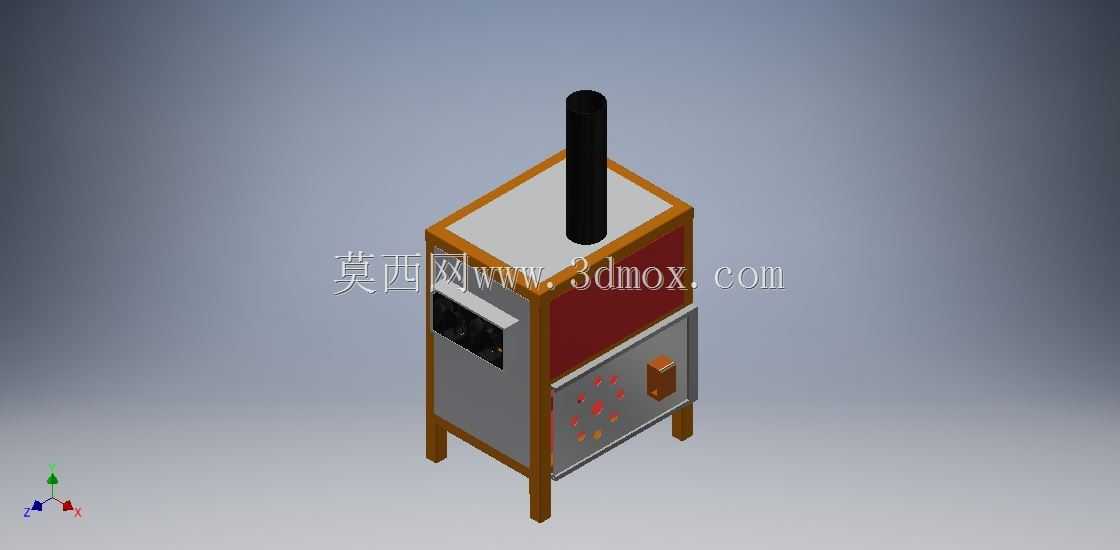

　　在北方乡村民用采暖、小型作坊烘干供热、户外营地临时供暖这类场景里，适配多类固体燃料的小型燃烧设备一直有稳定的使用需求，这款可同时适配壳类燃料与木质燃料的立式燃烧炉，就是针对这类分散式供热场景做的结构设计。从实际使用逻辑出发，设计初期首先要解决的是不同燃料的燃烧适配问题：壳类燃料多为颗粒状果壳、稻壳、花生壳这类密度不均、粒径跨度大的物料，木质燃料则包含劈柴、边角料、压缩木块这类尺寸偏大、燃烧持续时间长的物料，两种燃料的进料方式、配风需求、积灰清理节奏完全不同，所以炉体内部做了分层式燃烧室结构，下部预留大容积灰斗，既可以承接壳类燃料燃烧后产生的细碎灰分，也能容纳木质燃料燃烧后残留的炭渣，避免频繁清灰打断使用过程。炉体采用立式方箱布局，整体占地尺寸控制在0.4平方米以内，安装时不需要做复杂的地基处理，只要保证底部四个支脚平稳接触硬化地面，预留出顶部烟囱的垂直安装空间即可，烟囱接口采用标准圆形法兰结构，可直接对接通用规格的民用排烟管道，不需要额外做变径转接。从功能特性上看，炉体正面设置了可调节的进风风门，通过风门开度控制就能调整燃烧室的供氧量，烧木质燃料时可以适当关小风门降低燃烧速率，延长单次添料后的供热时长，烧壳类颗粒燃料时可以开大进风，保证燃料充分燃烧减少烟气排放；炉体侧面设置了独立的添料口，添料口做了阶梯式挡边结构，添料时可以避免火星外溅，同时添料门采用耐高温密封结构，关闭后不会漏烟漏热。炉体上部的顶面做了加厚耐热钢板设计，

　　日常使用时除了通过炉体侧壁向外辐射热量，顶面还可以放置水壶、炊具，兼顾烧水、简易炊事的功能，适配乡村用户的实际使用习惯。设计过程中特意把烟囱接口设置在炉体顶面中心位置，一方面是让燃烧产生的高温烟气在炉腔内的流动路径更均匀，避免局部过热导致炉板变形，另一方面中心布局的烟囱可以让炉体重心更稳定，即使受到轻微磕碰也不容易出现倾翻风险。炉体的支脚采用独立式角钢支撑结构，四个支脚把炉体整体抬离地面15厘米左右，既可以避免炉体底部的高温直接传导到地面引燃地面杂物，也能让底部灰斗区域有空气流通，降低炉体周边的积热温度，提升使用安全性。炉体正面还预留了观火口位置，采用耐高温透明微晶玻璃作为视窗，使用过程中不用打开炉门就能观察内部的燃烧状态，

　　方便及时调整风门或者补充燃料，观火口周边做了折边压合结构，固定玻璃的同时也能阻隔玻璃边缘的高温，避免误触烫伤。从结构建模的细节来看，炉体的外壳采用薄钢板折弯拼接工艺，所有拼接位置都做了折边加强，不需要额外增加过多加强筋就能保证炉体的结构刚度，减少焊接工作量的同时也能控制整体重量，方便单人搬运移位；燃烧室内部的衬板采用可拆换结构，长期使用后如果出现烧蚀变形，不需要整体更换炉体，只需要拆开衬板固定螺丝更换对应衬板即可，大幅降低后期维护成本。针对两类燃料的燃烧特性，燃烧室内部的炉排做了可调间隙设计，烧小粒径壳类燃料时调小炉排间隙，避免未燃尽的颗粒漏入灰斗造成燃料浪费，烧大块木质燃料时调大炉排间隙，让更多空气从炉排下方进入，

　　保证木质燃料充分燃烧，同时大块的炭渣也能顺利落入灰斗。实际安装时需要注意，炉体与周边木质家具、墙体等易燃物的安全距离不能小于30厘米，烟囱伸出室外的部分要做防风帽结构，避免倒风导致烟气倒灌进室内；如果是用于小型作坊的物料烘干，只需要在炉体的烟气出口位置加装简易的换热风道，就能把烟气携带的热量导入烘干区域，提升热量利用率，不需要额外改动炉体主体结构。整个炉体的结构没有复杂的传动部件或者电控元件，所有操作都是纯机械手动调节，在没有供电的偏远区域也能正常使用，对使用场景的适配性更强，建模过程中所有的板件厚度、连接孔位都按照实际钣金加工的公差要求做了预留，导出的加工图纸可以直接用于钣金下料、折弯、焊接的全流程生产，不需要二次调整结构尺寸。
