桌面级FDM3D打印校准测试块

　　日常做桌面级FDM打印调试时，很多人会遇到XY轴步进值不准、悬垂角度打印失稳、孔径收缩超差这类问题，单靠打印普通方块或者薄壁件很难一次性排查所有偏差，这个20mm见方的测试块就是针对这类调试场景设计的，不用额外做支撑，单次打印就能覆盖多项核心参数校验。

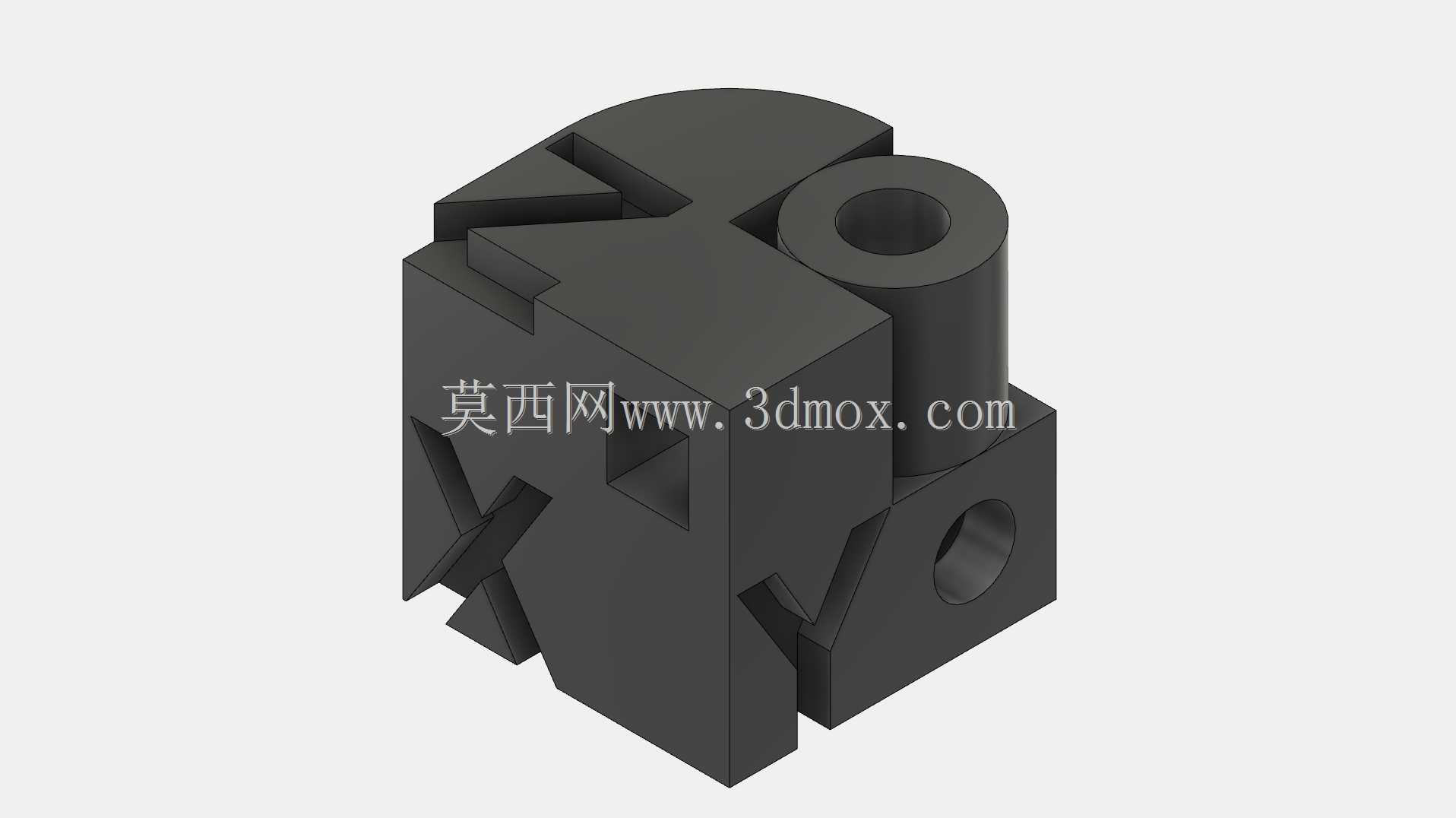

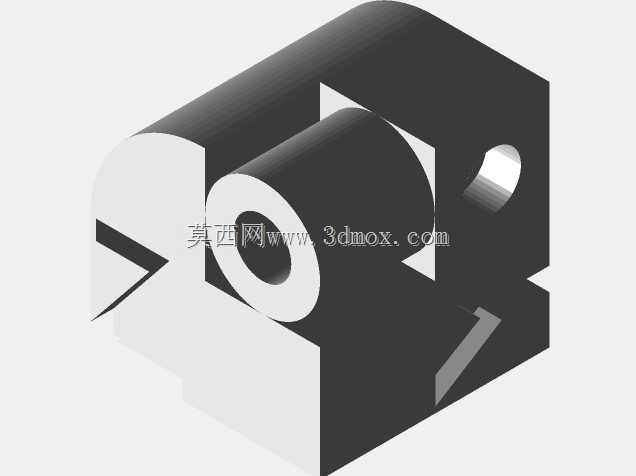

　　从结构设计来看，整体外形是20mm×20mm×20mm的立方体基准，这个尺寸刚好适配大多数入门级打印机的最小打印测试需求，不会占用太多打印平台空间，填充率设置到20%就能获得足够的结构刚性，不会因为打印过程中的平台振动导致测试件变形，影响测量结果。块体表面设置的5mm圆形孔与方形孔，主要用来校验打印机的孔径收缩补偿值——FDM打印过程中熔融耗材挤出后会有轻微的膨胀冷却收缩，不同耗材、不同打印温度下的收缩率差异明显，通过测量打印后孔的实际尺寸，就能直接算出水平扩展补偿的数值，调整后就能保证装配类零件的孔位配合精度。

　　块体顶部设置的外径10mm圆柱凸台，一方面可以用来校验Z轴的层厚一致性，打印完成后测量圆柱不同高度位置的外径偏差，就能判断Z轴丝杆是否存在窜动、挤出机送料是否均匀；凸台中心的5mm内孔和表面的孔位基准一致，可以交叉验证XY轴的垂直度，如果两个方向测量的孔径偏差超过0.1mm，就需要检查X、Y轴的皮带张紧度以及导轨平行度。

　　块体内部设计的56度倾斜内棱锥，是专门针对悬垂打印能力的测试结构，大多数入门级FDM打印机在无支撑状态下，悬垂角度超过45度就容易出现拉丝、坠料的问题，56度的倾斜角度刚好卡在常规打印能力的临界值，通过观察棱锥表面的打印质量，就能调整风扇转速、打印温度、打印速度这几个核心参数，找到适合当前耗材的最佳悬垂打印参数，不用反复打印大尺寸悬垂件浪费耗材。

　　实际使用的时候，不需要做任何特殊的打印设置，直接用日常打印零件的常规参数切片打印即可，打印完成后先用游标卡尺测量立方体的外形尺寸，确认XY轴的步进值是否准确，如果外形尺寸偏大或偏小，对应调整固件里的轴步数参数；再测量表面圆孔和方孔的实际尺寸，计算水平补偿值，调整切片软件里的水平扩展参数，保证后续打印的装配孔位尺寸符合公差要求；之后观察内棱锥的表面质量，如果出现坠料就适当降低打印温度、提高风扇转速，如果出现层间剥离就适当提高打印温度或者降低打印速度；最后检查顶部圆柱凸台的圆度，如果圆柱出现椭圆变形，就需要检查XY轴的皮带张紧度是否一致，导轨是否存在卡顿。

　　这个测试块的结构没有多余的冗余设计，所有特征都对应具体的调试需求，相比多零件组合的测试套件，单件打印的时间更短，单次打印耗时通常在20分钟以内，调试效率更高，而且20mm的基准尺寸可以直接放在平台的任意角落打印，不会影响其他零件的打印排布，日常换耗材、调整固件参数后打印一个，就能快速确认设备状态是否稳定，避免批量打印零件时出现尺寸超差、悬垂失效的问题，非常适合个人玩家、小型3D打印工坊做日常设备校准使用。
