三缸发动机SOHC配气机构缸盖结构

　　这款三缸动力单元的缸盖结构，在小排量乘用车、通用小型动力机组的配套场景中有着极高的适配性，作为内燃机核心的固定与配气承载部件，其设计精度直接决定了整机的动力输出效率、密封可靠性与运转平顺性。从实际装机的功能逻辑来看，该缸盖采用两气门单顶置凸轮轴的配气布局，每缸对应设置一个进气道与一个排气道，配合顶部的凸轮轴安装位，能够在紧凑的缸体布局下实现进排气门的精准启闭控制，相比多气门结构，这种两气门SOHC设计的结构复杂度更低，后期维护成本更可控，尤其适配对成本敏感、动力输出偏向中低扭矩区间的小排量三缸机型，在入门级代步乘用车、小型农用动力机组、便携发电机组的动力配套中应用广泛。

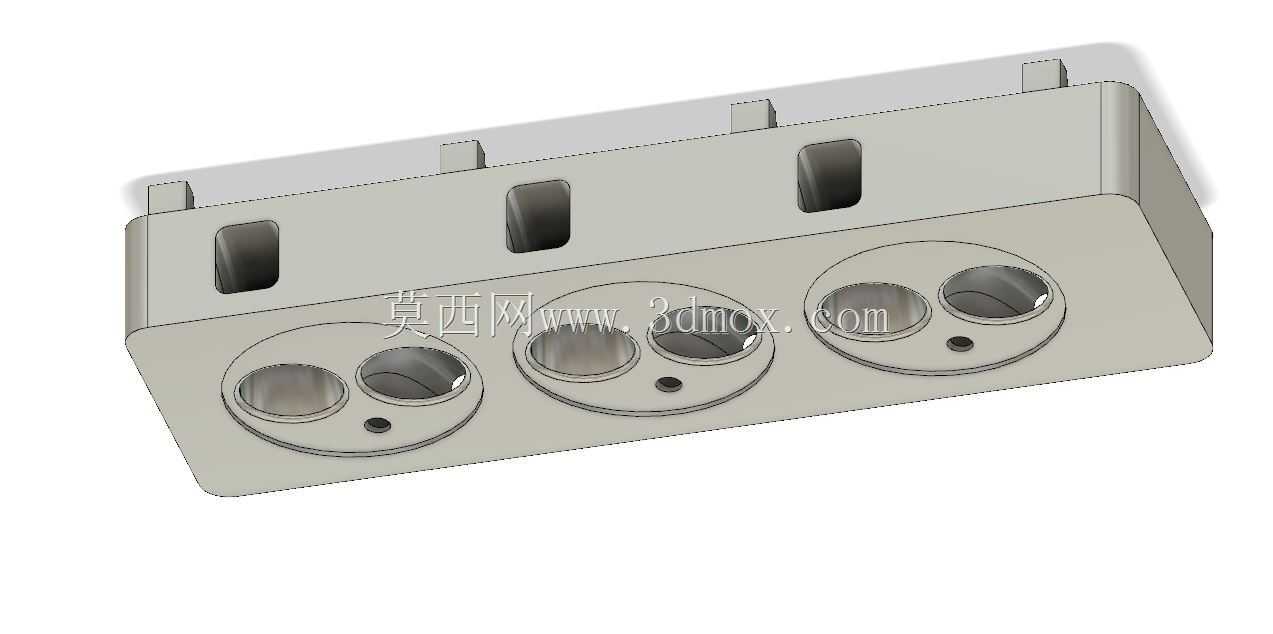

　　从结构设计的思路来看，这款缸盖的下部集成了三个独立的燃烧室凹坑，每个凹坑周边预留了气门座圈的安装沉孔与火花塞安装位，能够与活塞顶部的燃烧室造型精准配合，形成合理的压缩比容积，同时缸盖本体上布置的贯通式冷却水道，能够在发动机运转过程中让冷却液持续带走燃烧室周边的高温，避免缸盖因长期高温出现热变形、气门座圈松脱等故障。缸盖上部的方形凸台为缸盖罩的安装定位结构，周边均匀分布的螺栓孔能够保证缸盖罩与缸盖本体之间的密封压力均匀，避免机油渗漏；侧面的矩形开孔为进排气道的外接接口，能够与进气歧管、排气歧管的安装法兰精准匹配，接口处的平面度设计要求控制在0.05mm以内，保证衬垫压紧后不会出现进排气泄漏的问题。

　　在安装边界的尺寸控制上，这款缸盖的横向安装孔位完全对应三缸缸体的缸距设计，三个燃烧室的中心距与缸体的缸筒中心保持同轴，安装时通过缸盖螺栓按照规定扭矩顺序压紧，能够实现缸盖与缸体之间的燃烧室密封，缸盖底面的平面度要求不超过0.03mm，避免因平面度超差导致气缸压力不足、冲缸垫等故障。缸盖上部的凸轮轴安装座采用一体化铸造成型后精加工的工艺，能够保证凸轮轴的同轴度误差控制在合理范围内，减少凸轮轴运转过程中的磨损与异响；每个燃烧室旁设置的小直径通孔为机油道，能够将缸体主油道的压力机油输送到凸轮轴位置，实现配气机构的持续润滑，避免凸轮与挺柱之间出现干磨。

　　从实际工程应用的角度来看，这种三缸两气门SOHC缸盖的铸造工艺采用高压铸铝材质，相比传统铸铁缸盖重量更轻，能够有效降低整机的自重，同时铝合金的导热性能更好，能够提升发动机的散热效率，减少热负荷带来的性能衰减。在结构强度设计上，缸盖的螺栓安装位周边做了加厚的加强筋处理，能够承受缸盖螺栓压紧时的局部应力，避免螺栓孔周边出现裂纹；进排气道的内壁做了平滑过渡设计，能够减少进排气过程中的气流阻力，提升充气效率，进而优化发动机的动力输出表现。在配套安装时，缸盖与缸体之间需要匹配对应厚度的气缸垫，根据不同的压缩比需求选择不同厚度的衬垫，能够灵活调整整机的压缩比参数，适配不同燃油标号的使用场景；同时缸盖前端的正时机构安装位，能够与正时皮带或正时链条的张紧结构配合，保证凸轮轴与曲轴之间的传动相位精准，避免出现配气相位偏差导致的动力不足、气门顶活塞等严重故障。
