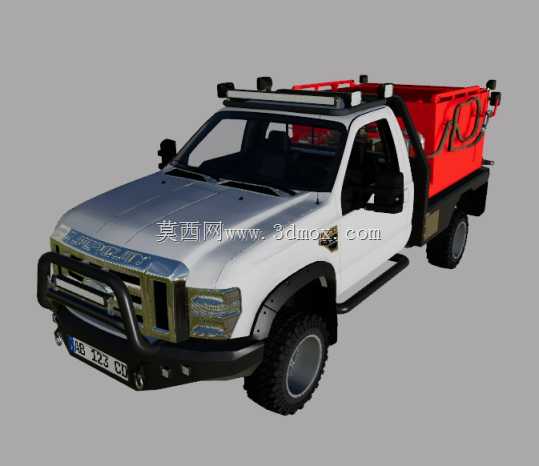

农用作业改装皮卡维护作业车结构设计

　　这款基于重型皮卡底盘改装的农业维护作业车辆，主要面向大田种植、丘陵果园、山地林场等非铺装路面场景的日常运维作业需求，解决常规农用机具通行能力不足、作业装备携带不便的痛点。从结构设计逻辑来看，整车保留了原皮卡底盘的非承载式车身架构，前舱加装的管状防撞杠采用壁厚3.5mm的无缝钢管弯折焊接而成，横向覆盖整个前脸进气格栅区域，两端延伸至翼子板下方，既可以在林间、田埂行驶时抵御灌木枝条、碎石对前脸散热系统、灯具的撞击，也可作为小型机具的临时挂载点，杠体预留的三个M16螺纹孔可直接挂载便携绞盘、工具挂架等附件，安装时无需对原有前纵梁进行打孔改造，通过原厂拖车钩安装位配合U型螺栓即可完成固定，适配同平台多款重型皮卡车型的安装边界。

　　车顶加装的管状行李架采用和前防撞杠同规格的管材制作，架体前后两端预留了长条作业灯、警示灯的安装槽位，横向支撑杆间距控制在220mm，可直接放置长度不超过1.8m的长柄农具、管材类备件，架体最大静载荷可达120kg，完全满足日常作业携带的梯子、修剪工具、灌溉备件的承载需求，安装支座采用橡胶减震垫与车顶纵梁连接，避免非铺装路面颠簸产生的共振传递到车身。车身侧部加装的管状侧踏，主体采用直径60mm的无缝钢管，表面冲压防滑凸点，踏面距离地面高度控制在380mm，既方便人员上下货厢与驾驶室，也可在车辆侧面发生剐蹭时保护车门钣金，侧踏支架通过底盘大梁的原有预留孔位固定，单侧可承载150kg的重量，满足双人同时踩踏的使用需求。

　　后部改装的作业货厢采用钢制框架结构，货厢内部净长度2.1m、净宽度1.8m、栏板高度0.6m，内部设置了可快拆的分隔支架，可根据作业需求划分工具存放区、备件存储区、油料放置区，货厢侧面集成的软管卷盘支架可容纳30m长的输水软管或者电缆卷盘，适配灌溉维护、电力检修等不同作业场景的需求，货厢后栏板可向下翻折，翻折后与货厢地板齐平，最大承重可达200kg，可作为临时作业平台放置维修工具、小型设备。底盘部分针对农用场景做了适配调整，悬架系统在原钢板弹簧结构基础上增加了2片加厚钢板，提升重载状态下的承载能力，最小离地间隙调整至240mm，接近角32度、离去角26度，可顺利通过田埂、浅沟、坡度不超过30度的丘陵坡地，轮胎选用大花纹的全地形轮胎，胎壁厚度增加至12mm，可抵御田间碎石、作物茬口的穿刺，降低作业过程中的爆胎风险。

　　从建模细节来看，整车的所有改装部件都做了实车装配的干涉校验，前防撞杠与进气格栅之间预留了15mm的间隙，避免车辆颠簸时杠体与格栅发生碰撞摩擦；车顶行李架与驾驶室顶棚之间预留了20mm的通风间隙，避免夏季高温时行李架传导的热量加速顶棚内饰老化；侧踏与车门下边缘预留了10mm的间隙，不会影响车门的正常开合；后部货厢与驾驶室后围之间预留了25mm的缓冲间隙，加装橡胶缓冲块，避免重载起步、制动时货厢与驾驶室发生刚性碰撞。所有改装部件的连接点都对应底盘、车身的原有安装孔位，无需额外切割、打孔，降低实车改装的施工难度，也保证了车身原有结构的强度不受破坏。

　　在实际作业场景中，这类改装作业车可承担农田灌溉设施巡检维护、果园果树修剪作业、林场防火巡查、农用设备短途转运等多种作业任务，相比传统的农用三轮车，其通行能力更强、行驶速度更快，可覆盖半径30公里范围内的作业区域；相比常规货运皮卡，其专用的作业装备挂载、存储结构更贴合农业维护的实际需求，无需每次作业前临时捆绑固定工具装备，大幅提升作业准备效率。货厢内部的分隔支架可根据不同作业类型快速更换，比如开展植保作业时可拆除部分隔板放置喷雾设备，开展维修作业时可加装工具挂板挂载扳手、钳子等常用维修工具，灵活适配不同的农业运维场景。
