踏板箱倒床倒置悬挂安装结构设计

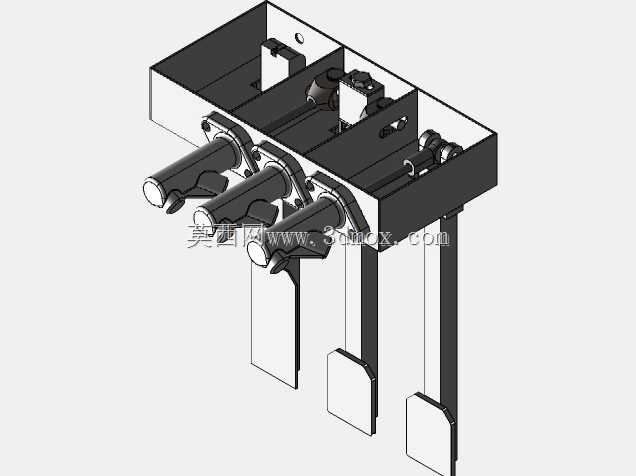

　　在商用车驾驶室、特种作业车辆操控舱以及部分工业设备操作工位的布局设计中，踏板组件的安装空间利用一直是结构工程师需要重点考量的环节，常规落地式踏板箱往往会占用舱内底部的有效通行或设备布设空间，在舱内净空高度有限、底部需要走布线束或液压管路的场景下，倒置加悬挂的安装形式就成了兼顾操作便利性与空间利用率的优选方案。这套踏板箱的结构设计，核心是解决两个安装工况下的适配问题：一是倒置安装在舱体底板下方的倒床布设需求，二是直接悬挂在舱体侧壁框架上的侧装需求，两种安装形式共用同一套踏板操作主体结构，仅通过安装连接耳板的位置切换就能完成适配，不需要额外定制主体构件，大幅降低了备件的储备品类。从结构组成来看，整个踏板箱采用框架式箱体作为承载基体，

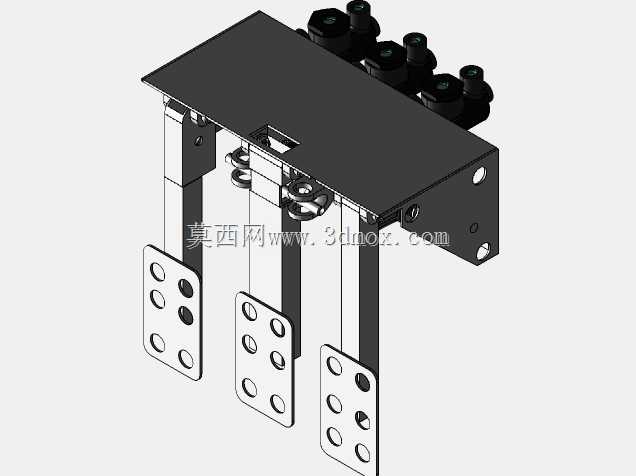

　　箱体内部预留了三个踏板操作轴的安装位，每个轴端对应一组踏板摇臂，摇臂的回转轴线保持平行布设，操作时的踩踏行程经过杠杆比换算，匹配常规驾乘或设备操作的踩踏力度区间，避免出现踏板过重操作疲劳或者过轻易误触发的问题。箱体的侧壁预留了线束与拉索的穿装孔位，不管是连接液压控制阀组还是电气信号开关，都能通过预留孔位完成管线的规整布设，不会出现管线外露干涉踏板运动的情况。设计过程中，首先确定的是踏板的操作人机边界：三个踏板的中心间距按照成年人脚部操作的舒适间距设定，相邻踏板边缘预留足够的安全间隙，避免穿鞋操作时出现卡滞或者误踩相邻踏板的问题；踏板面的防滑凸起结构直接集成在踏板构件上，不需要额外粘贴防滑垫，减少后期维护更换的工序。

　　针对倒置安装的工况，箱体顶部的连接法兰做了加厚处理，法兰上的安装孔位采用长圆孔设计，能够适配安装基面的位置公差，现场安装时不需要二次扩孔就能完成对位固定，箱体与安装基面之间预留了密封垫的安装槽，倒置布设时能够阻挡路面飞溅的泥水、灰尘进入箱体内部，保护内部的转轴与连接构件。针对悬挂安装的工况，箱体背部设计了两组L型悬挂挂耳，挂耳上设置了防脱定位销孔，挂装到侧壁的安装横梁上之后，穿入定位销就能完成锁止，不需要全程托举箱体拧紧紧固件，大幅降低现场安装的劳动强度，挂耳的承载能力经过受力校核，能够承受长期反复踩踏带来的交变载荷，不会出现悬挂部位疲劳开裂的问题。从安装边界尺寸来看，整个踏板箱主体的外轮廓尺寸控制在紧凑区间，

　　倒置安装时突出底板下方的高度不会超出底盘部件的最小离地间隙，不会影响车辆的通过性；悬挂安装时突出侧壁的深度不会占用过多的舱内操作空间，操作人员腿部的活动空间不会被过度挤占。箱体内部的转轴部位采用自润滑衬套设计，不需要定期加注润滑脂，在多尘、潮湿的使用环境下也能保持顺畅的回转动作，衬套的磨损量控制在极低水平，长期使用后踏板的旷量不会超出操作允许的范围。每个踏板的回位结构采用独立的复位组件，单个踏板出现故障时可以单独拆卸更换，不需要拆解整个踏板箱，后期维护的效率更高。踏板的行程末端设置了缓冲限位结构，踩踏到底时不会出现刚性撞击，既降低了操作时的异响，也能避免长期撞击导致的结构变形。在管线连接部位，每个踏板对应的拉索或信号接口都做了标识区分，装配时不会出现接线接反的问题，接口的位置设置在箱体的侧上方，不管是倒置还是悬挂安装，接口位置都不会处于积液区域，避免管线接头被积水浸泡出现锈蚀或者接触不良的问题。整个结构的焊接部位都做了应力释放处理，焊接后不会出现残余变形导致的踏板卡滞，所有外露的金属构件都做了防锈处理，能够适应不同使用场景下的腐蚀环境。
