树莓派计算模块载板适配结构三维设计

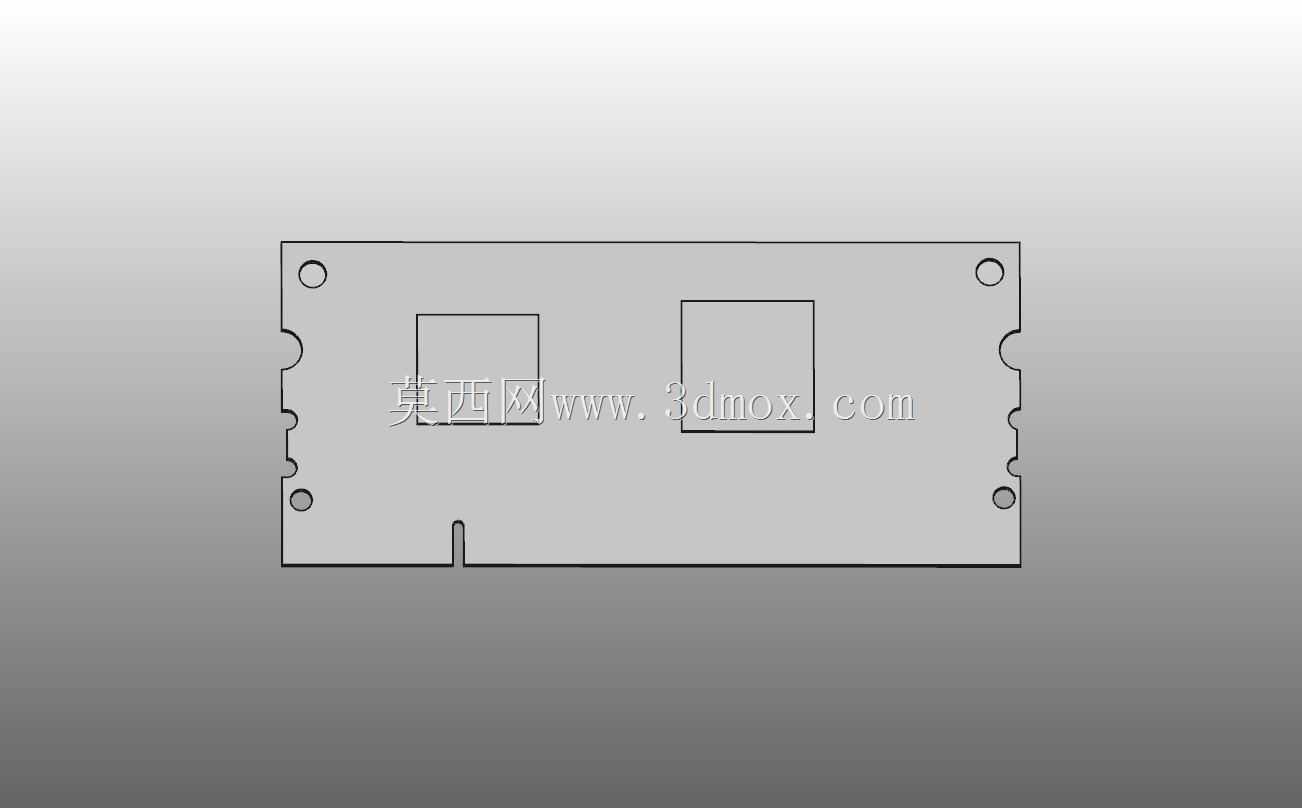

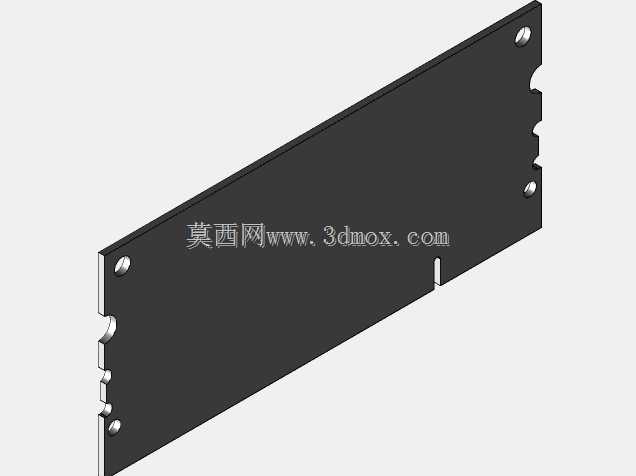

　　在嵌入式硬件开发场景中，核心计算模块的载板适配结构直接决定整套设备的集成可靠性，本次呈现的结构设计围绕树莓派计算模块的安装固定需求展开，覆盖工业控制终端、边缘计算网关、小型智能检测设备等多场景的硬件集成需求。从实际工程落地角度看，这类计算模块本身采用核心板加扩展载板的组合架构，结构设计首先要解决核心板与载板的对位精度问题，板体两侧预留的半圆定位缺口，是配合载板上的塑胶定位柱使用的，装配时无需额外调整对位，核心板的板边连接器就能精准插入载板对应插座，避免插针偏斜导致的接触不良，这部分结构公差控制在0.1mm以内，完全满足SMT后组装的工艺要求。板体四角的圆形安装孔采用沉头设计，适配M2规格的固定螺丝，沉头深度控制在0.3mm，

　　螺丝锁紧后不会突出板体表面，避免在紧凑设备内部与其他元器件产生干涉，安装孔的中心距严格匹配通用载板的固定孔位，可直接适配市面上绝大多数开源载板以及定制化工业载板，无需额外修改安装孔位就能完成装配。板体上两个方形避让区域，是对应核心板上高度突出的核心处理器与内存芯片设计的，当核心板与载板叠层安装时，这两个区域预留的0.8mm间隙可以避免元器件与载板表面的焊盘、贴片元件产生挤压，同时预留的间隙也能形成微小的空气流通通道，帮助核心芯片在工作时散出热量，降低长时间高负载运行下的积热风险。板体底部的窄缝定位槽，是配合载板上的防呆卡扣设计的，装配时只有方向正确才能将核心板完全压入插座，从结构上杜绝反插烧毁模块的风险，

　　这一设计在批量组装生产时能大幅降低人工操作的失误率，减少生产环节的物料损耗。从安装边界来看，整个核心板的外形轮廓控制在长67.6mm、宽31mm的矩形范围内，板体厚度1.2mm，加上板对板连接器的总堆叠高度不超过4mm，在紧凑型嵌入式设备内部，这个尺寸可以轻松集成到宽度仅35mm的导轨式外壳内，也能适配手持检测设备的狭小内部空间，不会占用过多的结构安装空间。在结构细节处理上，板边的所有锐角都做了0.2mm的圆角处理，避免装配时划伤操作人员的手部，也防止板边毛刺在设备内部掉落造成电路短路，两侧的缺口除了定位作用外，也可以作为拆卸时的受力点，用一字螺丝刀轻轻撬动就能将核心板从载板插座上分离，无需使用专用拆卸工具，

　　方便后期的模块维护与更换。这类结构设计没有多余的冗余特征，所有的孔位、缺口、避让区都是围绕实际装配、使用、维护的需求设置的，在满足结构强度的前提下尽可能压缩板体占用空间，适配不同场景下的嵌入式硬件集成需求，不管是做工业现场的数据采集终端，还是做小型智能设备的核心计算单元，这套结构都能保证模块安装稳固、对位准确、拆装便捷，同时兼顾散热与防呆的实际使用需求，为硬件系统的长期稳定运行提供结构层面的可靠支撑。
