壁挂式可调角度技术绘图作业板结构

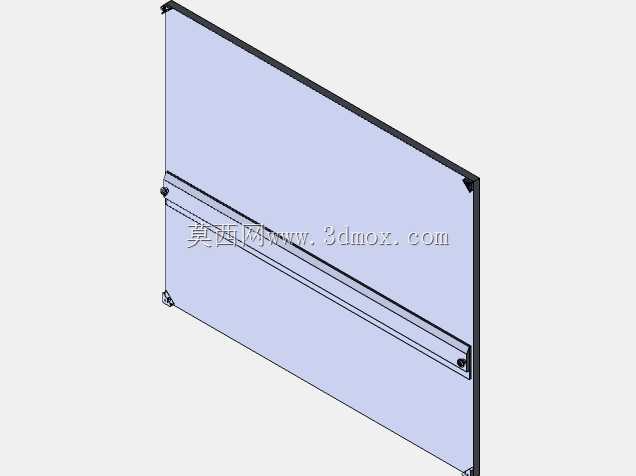

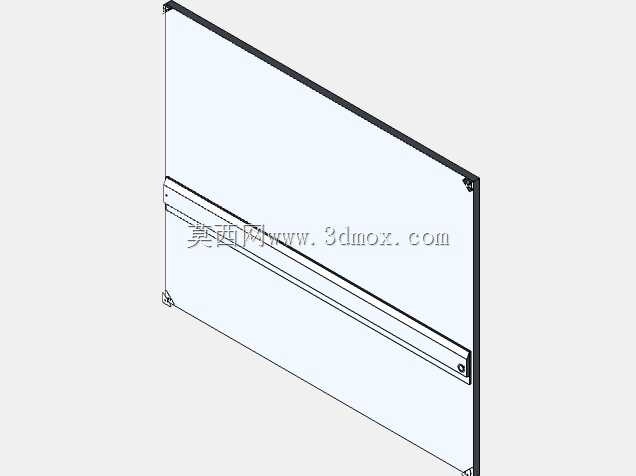

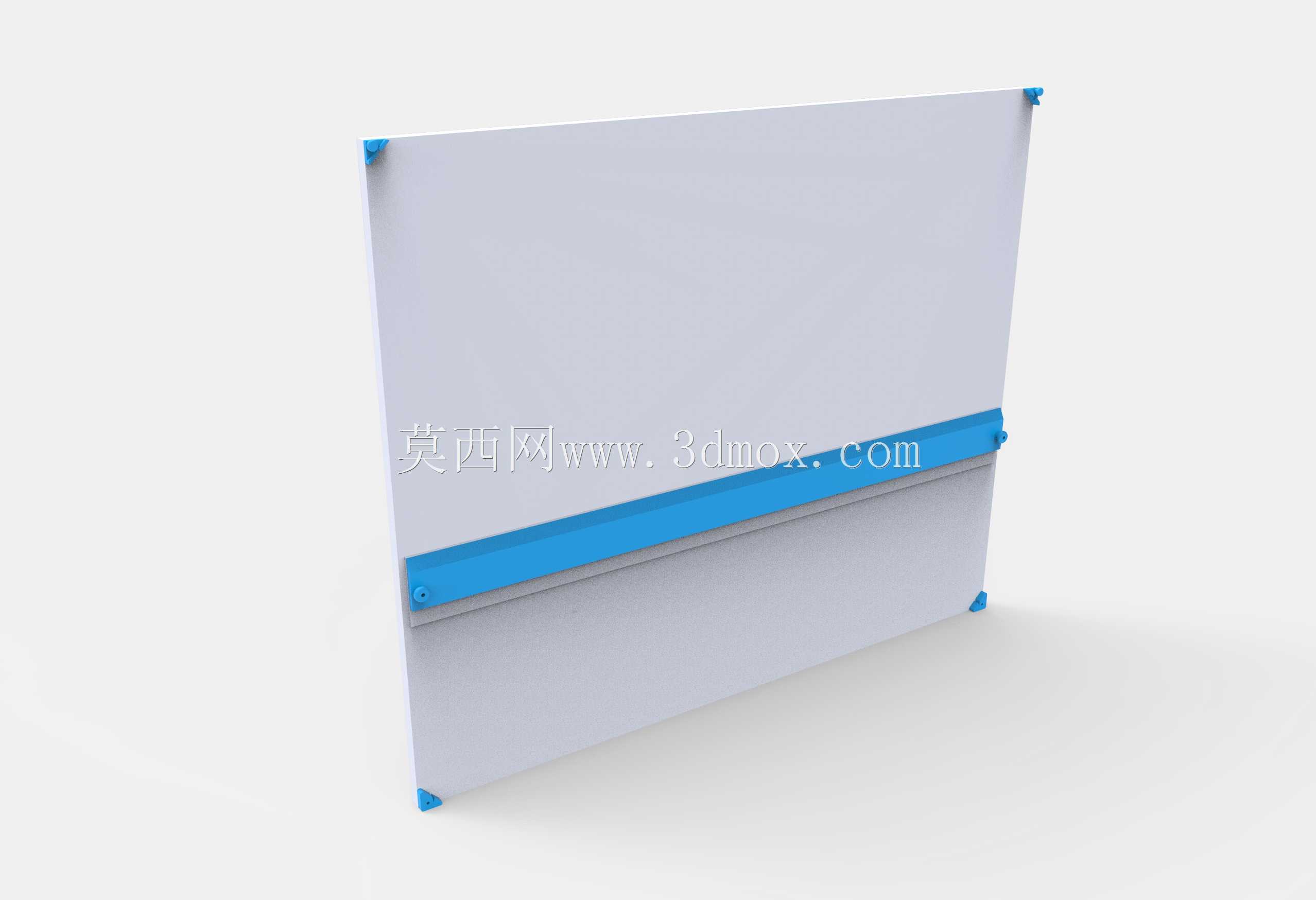

　　日常手工绘图、技术草稿绘制、小型工件划线作业场景中，固定式水平桌面往往无法匹配作业者的视角需求，长时间低头伏案容易造成颈椎劳损，同时桌面占用的横向空间也会挤压工位的其他操作区域，这款壁挂式绘图板的设计，正是针对这类小空间工位的绘图作业需求做的定向优化。从安装边界来看，这款绘图板采用壁挂式固定逻辑，依托墙面作为承载基础，不需要额外占用地面或桌面的摆放空间，安装时仅需在对应墙面标记固定孔位，通过膨胀螺丝将背部的固定支座锁紧在墙面上即可，固定支座的孔位做了长圆孔设计，允许安装时存在±5mm的孔位偏差，降低现场安装的打孔精度要求，适配不同材质的墙面安装条件。绘图板的承载面板采用多层复合板材制作，表面做了哑光耐磨处理，避免绘图时纸面打滑，

　　同时哑光面层不会产生强光反射，即使在工位顶部直射灯光下，也不会因为反光晃眼影响绘图视线，面板边缘做了45度倒角封边处理，没有尖锐棱角，避免作业时磕碰划伤。角度调节结构是这款绘图板的核心功能设计，面板与背部固定支座之间采用铰接连接结构，搭配侧边的阻尼支撑臂，可实现0到75度之间的无级角度锁定，作业者可以根据自身的坐姿、绘图时的视角需求，自由调整面板的倾斜角度，调整时只需轻抬面板下沿，阻尼臂会自动锁定当前角度，不需要额外拧动锁紧旋钮，操作十分便捷，阻尼臂的支撑力经过匹配调校，即使在面板上放置绘图工具、图板、重型丁字尺等物件，也不会出现角度下滑、面板坠落的问题。面板的侧边预留了工具挂装孔位，可以配套挂装笔架、丁字尺卡扣、

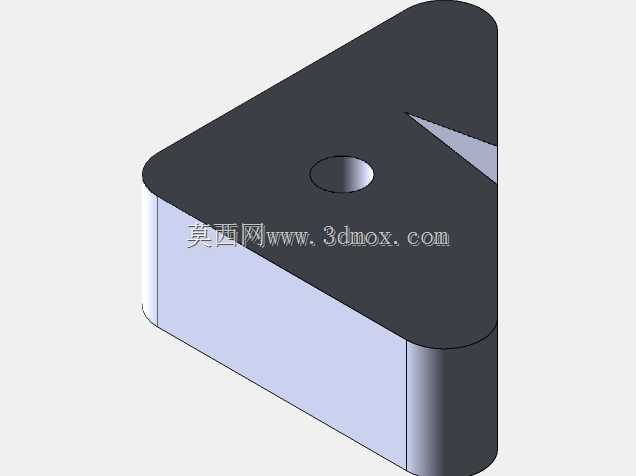

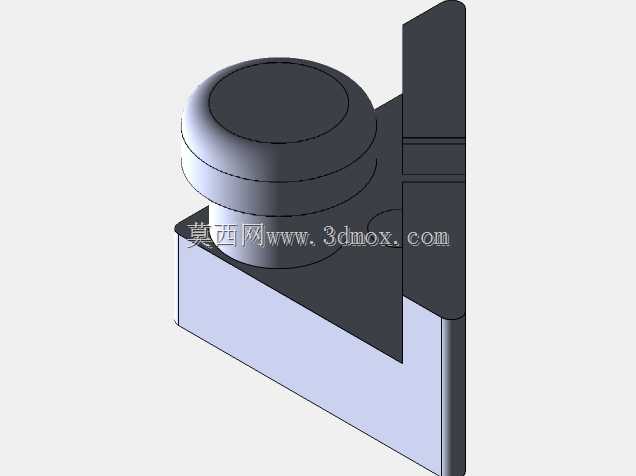

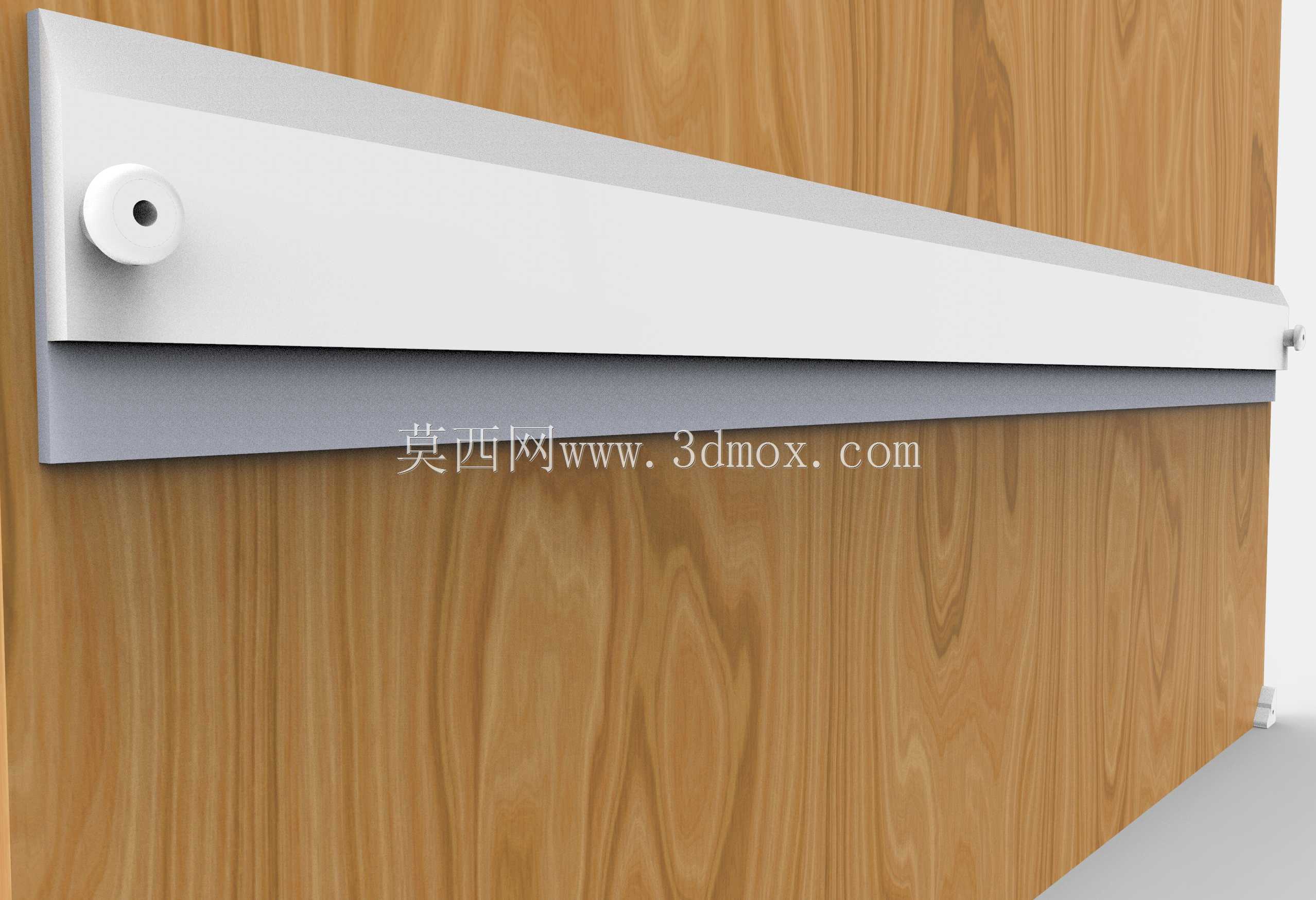

　　草稿纸收纳夹等附属配件，绘图时常用的铅笔、橡皮、比例尺等工具可以随手取放，不需要额外在桌面上摆放工具盒，进一步释放操作空间。面板的下沿设置了一体化的挡条，当面板处于倾斜状态时，放置在板面上的绘图工具、图纸、三角板等物件不会顺着倾斜面滑落，挡条的高度做了优化设计，既能够阻挡直径10mm以内的圆柱形绘图笔滚落，又不会过高遮挡绘图时的手腕活动区域，长时间伏案绘图时手腕可以自然搭在挡条上，缓解手腕悬空的疲劳感。从加工实现的角度来看，这款绘图板的所有金属结构件都可以通过常规cnc切割、折弯工艺完成加工，不需要开模定制，个人DIY制作时也可以采用铝板、密度板等常见材料，按照图纸标注的尺寸切割后组装即可，铰接部位采用标准的圆柱销配合阻尼垫片，

　　不需要采购特殊的定制铰链，整体加工门槛较低，适合小批量制作或者个人手工打造。实际使用场景中，这款绘图板不仅可以用于手工技术绘图、草稿绘制，也可以作为小型工件的划线作业支撑板，调整到水平状态时可以作为临时置物台放置工具、零件，调整到垂直状态时可以紧贴墙面，完全不占用工位前方的操作空间，适合空间狭小的维修工位、个人DIY工作室、设计岗边角工位使用。结构设计上做了受力优化，固定支座的受力点直接传递到墙面，面板的承重框架采用矩形截面的加强筋结构，在保证整体重量较轻的前提下，整块面板可以承受15kg以上的均布载荷，即使放置重型绘图仪、大型图板也不会出现面板变形的问题。面板表面的耐磨层具备一定的耐刮擦性能，日常使用中三角板、丁字尺的反复摩擦不会在表面留下明显划痕，长期使用也能保持板面平整，不会因为划痕凹凸影响绘图的纸面贴合度。
