通讯设备用6s预制件单模组结构

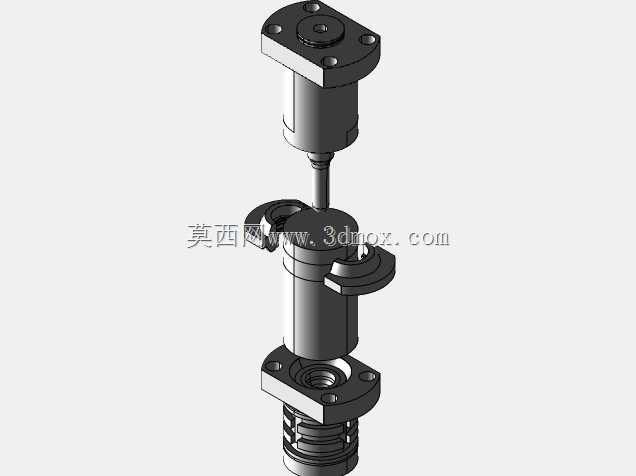

　　在通讯基站射频链路、室内分布式信号覆盖系统的馈线连接节点中，这类预制件单模组是承担信号转接、密封防护与定位支撑的核心组件，常被部署在馈线穿仓、设备面板接口、塔放与天线连接段等位置，替代传统现场制作接头的作业模式，降低高空、狭小井道内的施工难度，同时规避现场压接、焊接带来的一致性差、驻波比波动大等问题。从结构设计逻辑来看，该模组采用上下同轴分段式布局，顶部为带四个安装孔的圆形法兰端，用于和设备腔体的安装面贴合固定，法兰端面预留的密封槽可配合O型圈实现IP67级的端面密封，避免户外部署时雨水、凝露渗入设备内部造成射频性能劣化。中部为带侧耳的定位基座，侧耳上的安装孔可实现模组的周向防转，避免线缆受外力扭转时内部接触件发生错位，

　　基座与上下段的连接部位采用阶梯轴过渡，既保证了同轴度公差控制在0.02mm以内，也为内部嵌件的装配预留了定位基准面。下部为带外螺纹的连接端，可与标准射频馈线接头旋合锁紧，螺纹段根部的退刀槽尺寸经过优化，既满足机加工工艺性要求，也避免旋紧时应力集中导致的壳体开裂。预成型腔唇嵌件是该模组的核心功能部件，嵌件采用过盈压装的方式固定在模组内部的型腔中，唇口结构采用弹性接触设计，当公头插针插入时，唇口可均匀抱紧插针外圆周，保证接触电阻稳定在1mΩ以内，同时唇口的倒角设计可引导插针顺利插入，避免插针偏斜造成的接触件损伤。在安装边界设计上，该模组的最大外圆直径控制在标准1/2馈线接头的兼容尺寸范围内，

　　顶部法兰的安装孔位间距适配主流通讯设备的面板安装孔距，整体轴向长度经过压缩，可在狭小的设备仓内部完成装配，不需要额外预留过大的操作空间。设计过程中针对户外应用场景做了针对性优化，壳体采用防锈铝合金材质，表面做硬质阳极氧化处理，既保证整体重量控制在合理范围，也具备足够的结构强度，可承受-40℃到85℃的工作温度范围，满足高海拔、沿海高盐雾、严寒地区的部署要求。内部嵌件采用铍青铜材质经热处理后具备良好的弹性与耐磨性，插拔寿命可达500次以上，满足后期运维过程中反复拆装的需求。从装配工艺角度来看，该模组的所有零部件均采用可拆分式设计，顶部法兰、中部基座、下部连接段之间采用精密螺纹加定位销的方式组合，

　　装配时可先将内部唇嵌件压入中部基座的型腔中，再依次连接上下段部件，最后通过销钉锁定周向位置，不需要复杂的专用工装，普通装配人员即可完成组装，生产效率较高。在实际应用中，该模组可直接预装在通讯设备的面板上，现场施工时仅需要将馈线接头与模组下部的螺纹端旋紧即可完成连接，不需要现场剥线、压接内导体、焊接外导体等复杂工序，可将单节点的施工时间从15分钟缩短到2分钟以内，同时预制化的结构可保证每个节点的射频性能一致性，降低整个信号链路的驻波比损耗，提升通讯信号的传输稳定性。针对不同的应用场景，该模组的安装接口可做适配调整，顶部法兰可根据设备腔体的形状改为方形或异形法兰，下部连接端可适配不同规格的馈线接头，内部唇嵌件的尺寸也可根据插针直径做对应调整，具备较强的通用性。结构设计时充分考虑了力学性能要求，在侧耳与基座的连接部位做了圆角过渡，避免应力集中，经仿真验证可承受100N的侧向拉力不发生变形，满足线缆拖拽、风载晃动等工况下的使用要求。
