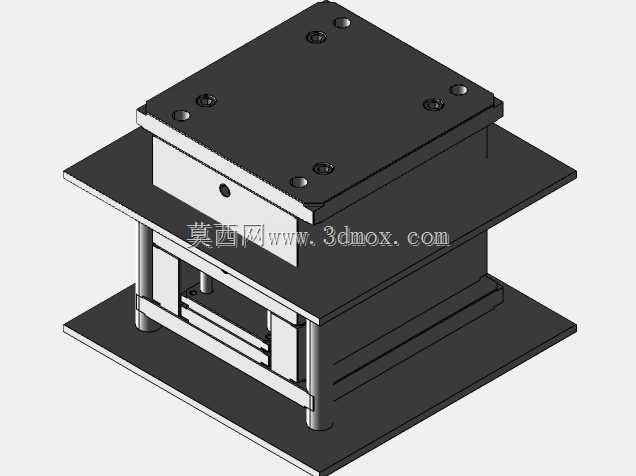

层叠式精密冲压模具组件结构设计

　　这套层叠式模架结构主要面向小尺寸五金件的连续冲压生产场景，在消费电子五金配件、小型通讯结构件的冲压产线中应用较多，整体采用三板式标准模架布局，上下模座采用平磨加工的平板结构，保证合模时的平面度公差控制在0.02mm以内，避免冲压过程中出现啃模、毛刺超差的问题。导柱采用对称四角布置的滑动导柱结构，导柱与导套的配合间隙选用H6/h5级精度，适配0.1-2mm厚度的冷轧钢板、铝合金薄板的冲压工序，导柱端部做圆弧导入倒角，合模时可自动校正微小的位置偏差，降低上下模对中的调试难度。上模座预留了6个M8的模柄安装与压板固定螺纹孔，可适配不同吨位的小型开式冲床安装，固定孔的位置公差按照IT7级精度加工，保证模具安装到冲床滑块后，

　　模仁的中心与滑块行程中心重合度偏差不超过0.03mm。下模座同样预留了对应T型槽的固定孔位，同时在模架中部预留了落料让位空间，冲压完成的成品或废料可直接通过下模座的让位孔落入冲床下方的收料槽，不需要额外设置侧出料机构，简化了产线的配套结构。模架中间的承料板设置了等高套筒支撑，合模时等高套筒可保证卸料板的行程一致，避免卸料过程中出现偏载导致的工件变形，卸料弹簧的安装位均匀分布在承料板四周，弹簧预压量按照冲裁力的15%设置，保证卸料力均匀作用在工件表面，不会出现工件粘在上模的情况。从结构设计逻辑来看，这套模架采用标准化的模仁安装槽设计，模仁槽的尺寸按照常用的6s系列小型模仁规格加工，更换不同产品的模仁时不需要重新加工模座，

　　只需要更换对应模仁和调整卸料板的让位孔即可，大幅缩短了换模调试的时间，适配多品种小批量的通讯五金件生产需求。安装边界方面，整套模架闭合高度控制在180mm，最大开模行程60mm，可适配公称压力25吨到63吨的小型冲床，上下模座的外形尺寸控制在200mm*250mm范围内，不需要占用冲床过大的工作台面，在多工位连续冲压产线中也可以并排布置多套同规格模架，实现多工序同步生产。模架的所有板件均采用45号钢调质处理，硬度达到HB220-250，具备足够的刚性承受冲压过程的交变载荷，长期使用不会出现板件变形导致的精度下降，导柱导套采用20Cr钢渗碳淬火处理，表面硬度达到HRC58-62，耐磨性能满足百万次冲压的使用寿命要求。在实际生产使用中，

　　这套模架结构可完成冲裁、折弯、浅拉伸等多道冲压工序，不需要额外增加附属结构，模架的导向结构自带防尘密封槽，可加装防尘圈避免冲压过程中的金属碎屑进入导套磨损配合面，降低日常维护的频次。上下模座的边角处均做了C5的倒角处理，避免安装调试过程中尖锐边角划伤操作人员，同时也减少了模架存放、搬运过程中的磕碰损伤。卸料板与上模座之间设置了内导柱辅助导向，在模仁尺寸较小、冲裁间隙小于0.05mm的工况下，内导柱可进一步保证上下模仁的对中精度，避免冲裁间隙不均导致的冲头崩裂、毛边过大等问题。整套结构没有采用复杂的非标定制零件，所有紧固件、导向件、弹性元件均选用通用标准件，后期维护更换配件时不需要单独定制加工，降低了设备的运维成本。
