集装箱散料装卸作业平台结构设计

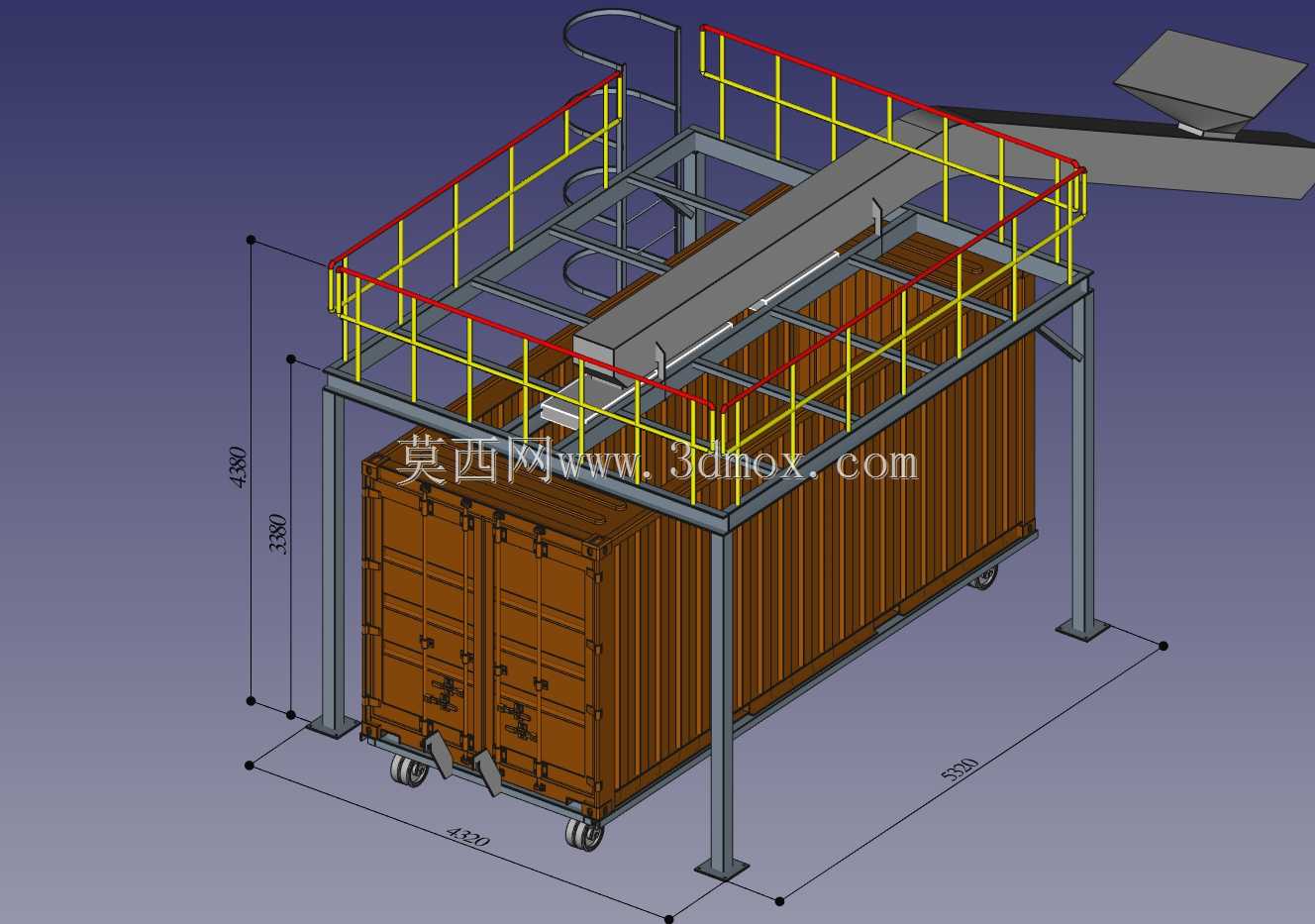

　　这套结构针对集装箱散料卸车场景设计，适配标准海运干货集装箱的停靠作业需求，常见于粮库、建材堆场、散货中转场站的散料卸车环节，解决传统集装箱散料卸车时物料抛洒、作业人员无安全操作位、输送设备对接精度差的痛点。从结构布局来看，整体采用方管焊接的高架钢结构作为主体承载框架，四根主立柱通过底部法兰板与混凝土地面预埋螺栓固定，安装时需保证立柱顶面的平面度公差控制在2mm以内，避免上部平台安装后出现倾斜，影响输送设备的运行稳定性。平台上部设置带双拼角钢踏面的操作走道，走道临边采用黄红双色的安全防护栏杆，栏杆高度符合工业操作平台1.2m的安全规范要求，横杆间距设置为350mm，防止作业人员意外跌落，

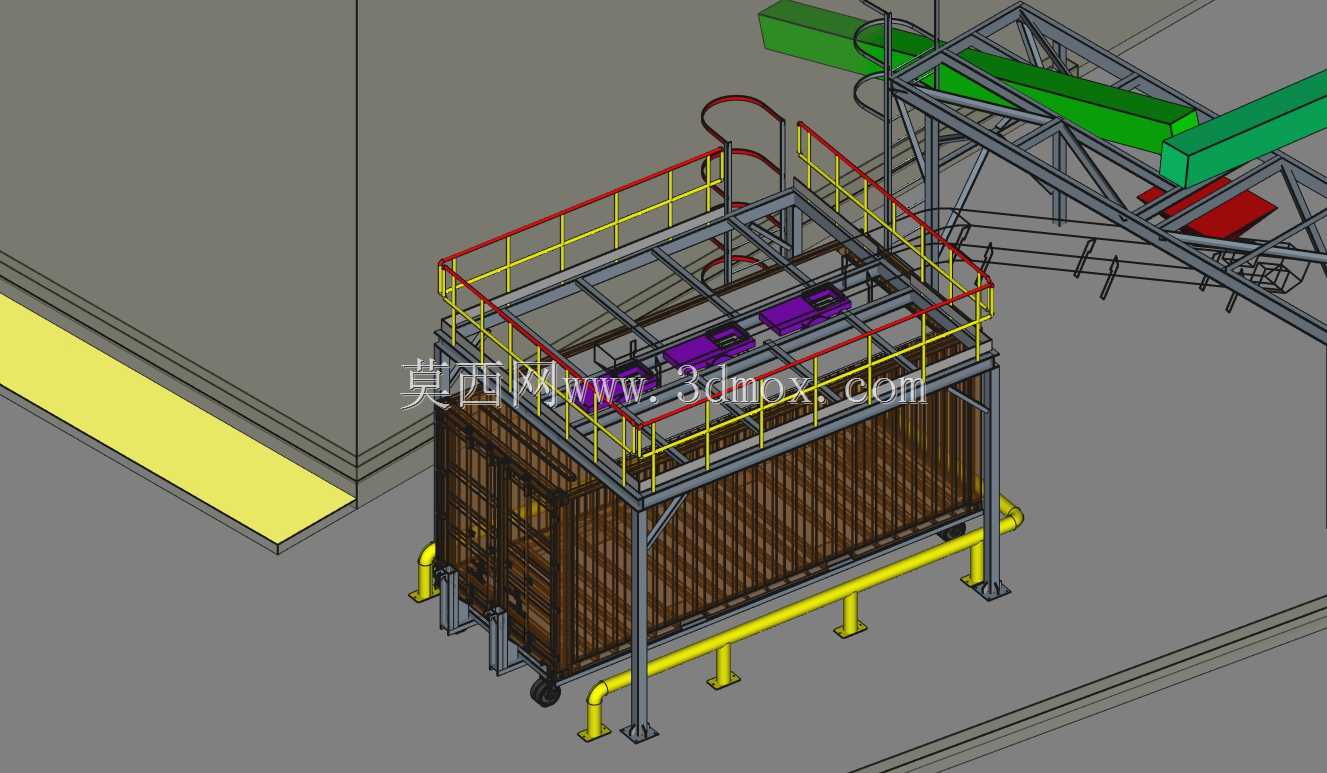

　　同时在平台靠近集装箱停靠的一侧预留了输送设备的安装空位，可匹配不同带宽的皮带输送机进料段安装。平台下方的停靠区域做了尺寸适配，净空高度刚好满足标准20尺集装箱带脚轮的通行与停靠需求，集装箱停靠到位后，上部的输送溜管可直接对准集装箱的进料口位置，减少物料转接过程中的落差，降低粉尘外溢的概率。设计时特意在平台一侧设置了斜爬梯作为人员上下通道，爬梯踏步采用防滑花纹钢板制作，爬梯与平台的连接位置做了加强筋板焊接，可承受两名作业人员同时携带工具上下的载荷。输送段采用倾斜布置的皮带输送结构，进料端设置接料斗，可匹配前端铲车或者其他上料设备的出料高度，出料端延伸至平台上方的溜管位置，将散料匀速导入下方停靠的集装箱内部，

　　避免物料直接冲击集装箱内壁造成箱体变形。在平台的边角位置还设置了设备检修位，预留了电动工具的接线空间，日常维护时作业人员可直接在平台上完成输送机托辊更换、皮带张紧调整等操作，无需额外搭设脚手架。从安装边界来看，整体结构的占地长度约6.5m，宽度约3.3m，安装时需在停靠区域地面做硬化处理，保证集装箱停靠时地面承载力满足满载集装箱的载荷要求，同时在平台的四个角点设置防撞桩，防止集装箱倒车停靠时碰撞主立柱造成结构变形。结构设计时充分考虑了散料作业的粉尘环境，所有钢结构焊接位置都做了打磨除锈处理，表面喷涂防锈漆与面漆，减少粉尘附着后的锈蚀问题，护栏的黄红双色涂装也能起到现场安全警示作用，提醒场站作业人员注意高空平台的边界。

　　在输送溜管的位置还预留了除尘接口，可外接小型除尘设备，进一步降低卸车过程中的粉尘扩散，满足职业健康防护的相关要求。这套结构没有采用复杂的电控联动设计，整体以纯机械钢结构为主，后期维护成本低，适配多数中小散货场站的作业条件，无需复杂的地基施工即可快速部署，相比传统的挖地坑式卸车结构，大幅减少了土建施工量，同时避免了地坑积水、积料难以清理的问题。
