运输集装箱连接锁闭操作装置结构

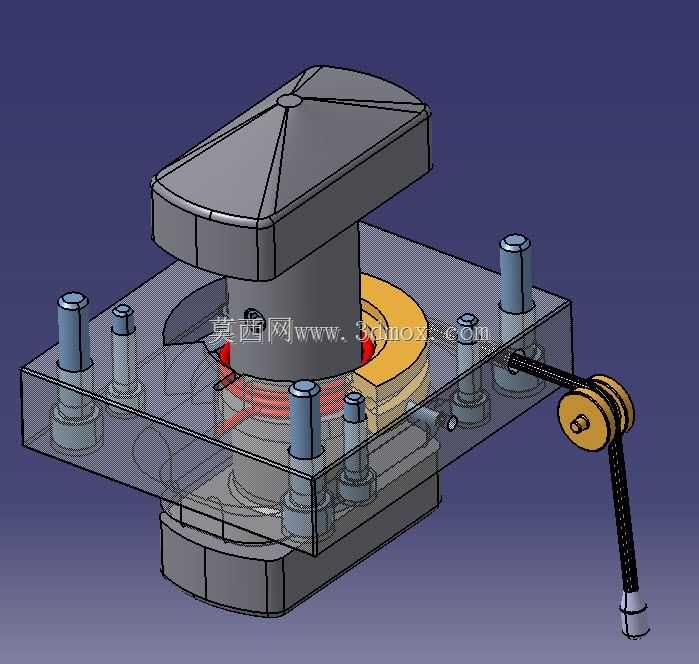

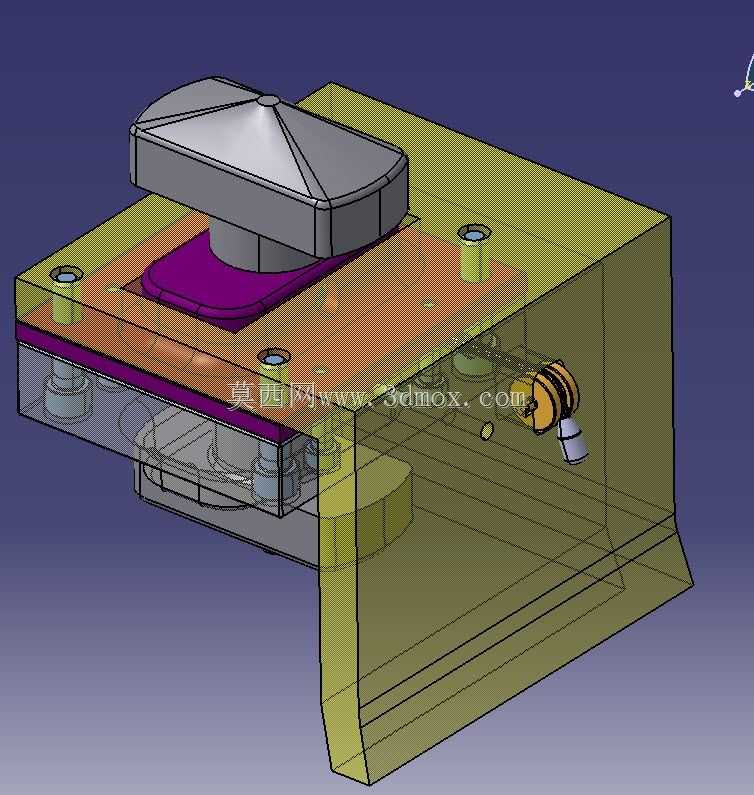

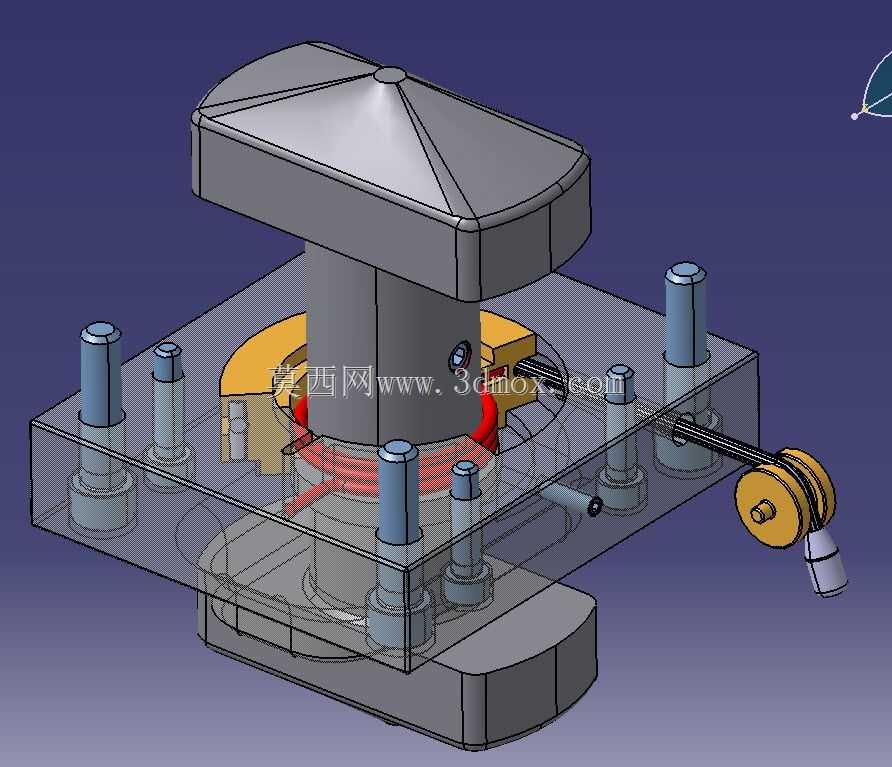

　　这套结构主要面向远洋船舶甲板区域的集装箱堆垛固定场景，适配多层集装箱堆叠时的相邻箱体连接作业，解决船舶航行过程中因风浪颠簸、船体横摇纵倾带来的箱体移位、脱开风险，是船舶集装箱系固系统里的核心操作执行部件。从实际作业逻辑来看，该装置直接嵌入集装箱角件的配合区域，上部的操作端外露在箱体顶部操作面，作业人员无需额外探身到箱体缝隙内，站在箱面即可完成锁止与解锁操作，大幅降低甲板系固作业的操作难度，也能减少高海况下作业人员的安全隐患。结构设计上采用了半包覆式的壳体布局，外侧的半透明壳体部分实际为防护外罩，用来隔绝甲板上的海水飞溅、盐雾侵蚀以及装卸作业时的杂物磕碰，保护内部的传动与锁止构件；内部的传动路径做了短行程优化，

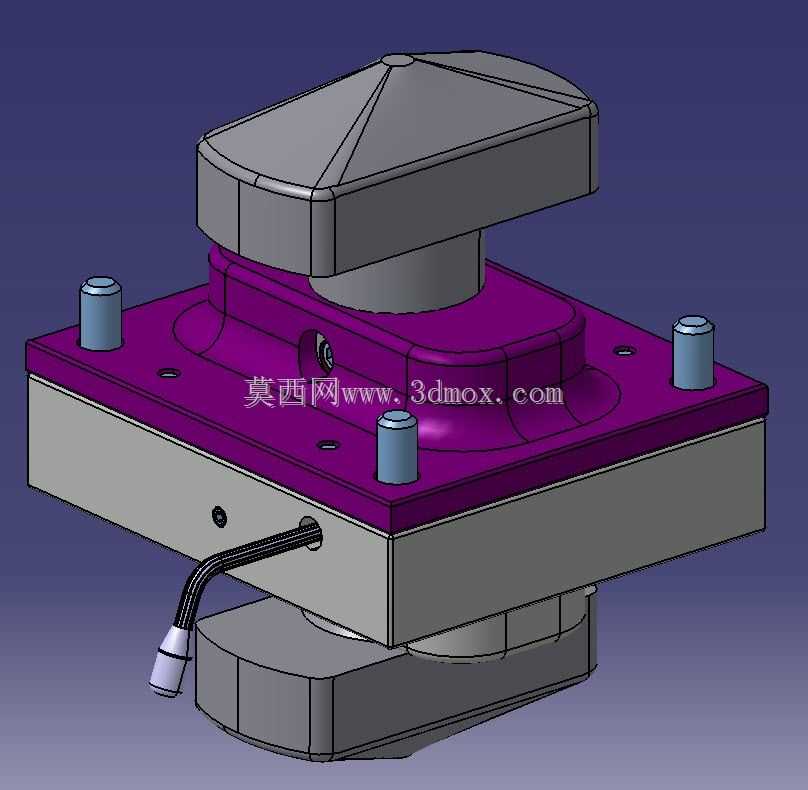

　　上部的旋钮式操作端转动时，直接带动侧部的锁舌构件完成伸缩动作，锁舌的行程刚好匹配标准集装箱角件的锁孔深度，不会出现行程不足导致锁止失效，或是行程过长造成卡滞的问题。安装边界方面，整套装置的底部贴合集装箱角件的上表面安装，四个固定孔位完全对应标准角件的预装螺孔位置，不需要对现有集装箱角件做额外的打孔、焊接改造，直接替换原有老式锁具即可完成装配，整体外凸高度控制在120mm以内，不会超出集装箱堆垛时的上层箱体底部间隙，避免堆箱时出现结构干涉。侧部的锁舌构件做了圆弧导向设计，对接相邻箱体角件的锁孔时，即使存在±5mm的位置偏差，也能通过导向面顺滑滑入锁孔完成配合，适配船舶装卸时吊具对位存在的微小误差，减少对位调整的等待时间。

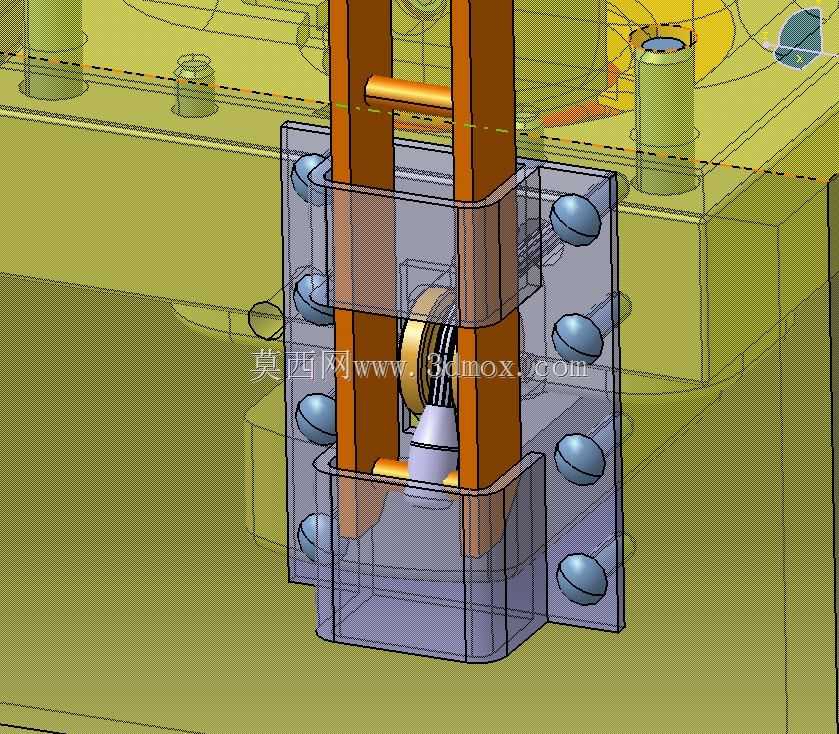

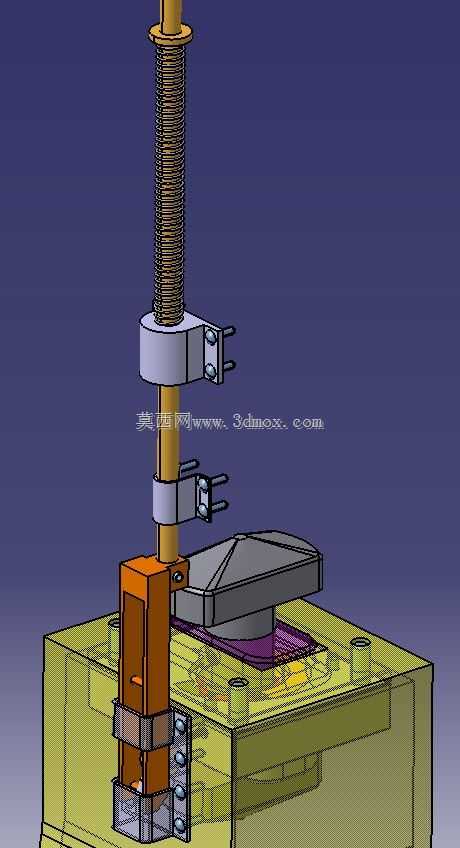

　　内部的传动副没有采用复杂的齿轮组结构，而是用直推式的传动连杆连接操作旋钮与锁舌，零件数量少，长期在高盐雾、高湿度的船舶环境下使用时，故障点更少，日常维护只需要定期在连杆滑动位置加注润滑脂即可，不需要拆解复杂结构。上部的操作旋钮做了防滑的棱面设计，作业人员佩戴防滑劳保手套时也能稳定施力，不会出现打滑脱手的问题，旋钮的转动角度设置了90度的硬限位，转动到锁止位置时会有明显的卡位触感，作业人员不需要额外观察锁舌位置，通过手感就能判断是否完成锁止，避免出现假锁的安全隐患。防护外罩的材质选用耐海水腐蚀的工程塑料，既减轻了整体结构重量，不会额外增加集装箱的无效载荷，同时也不会出现金属外罩长期使用后的锈蚀剥落问题，

　　外罩与底座的配合处做了迷宫式密封结构，能够阻挡甲板冲水清洗时的水流进入内部结构，避免内部金属构件出现锈蚀卡滞。在实际 场景下，这套装置能够承受集装箱堆垛时的纵向与横向剪切力，锁舌的受力截面做了加厚处理，材料选用高强度合金结构钢，屈服强度满足远洋航行八级海况下的系固载荷要求，不会出现锁舌变形、断裂的问题。考虑到船舶上的备件通用性要求，这套装置的所有易损零件都采用标准规格，锁舌、连杆、限位构件都可以快速拆卸更换，不需要整体更换整套锁具，降低船舶运营过程中的备件储备成本与维护成本。结构布局上还预留了铅封孔位，完成锁止操作后可以在锁止位置加装海关铅封，满足集装箱跨境运输时的封识要求，不需要额外加装铅封构件，整合了锁止与封识的双重功能。
