闭环回流式高速气动测试风洞结构设计

　　这套闭环回流式高速气动测试风洞，主要面向小尺寸样件的气动性能验证场景，常见于高校流体力学实验室、小型航空航天配件研发部门、消费电子散热结构测试工位，可完成翼型升阻比测试、小型零部件风阻系数标定、高速气流下结构稳定性验证、散热风道气流组织模拟等多类测试任务，相比开环式风洞，其闭环结构能大幅降低动力损耗，减少外界气流扰动对测试精度的影响，同时可控制回路内的气流温度、洁净度，适配对测试环境参数稳定性要求较高的试验项目。

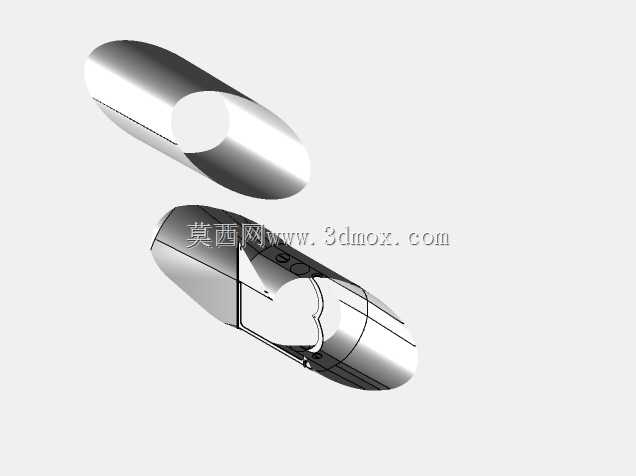

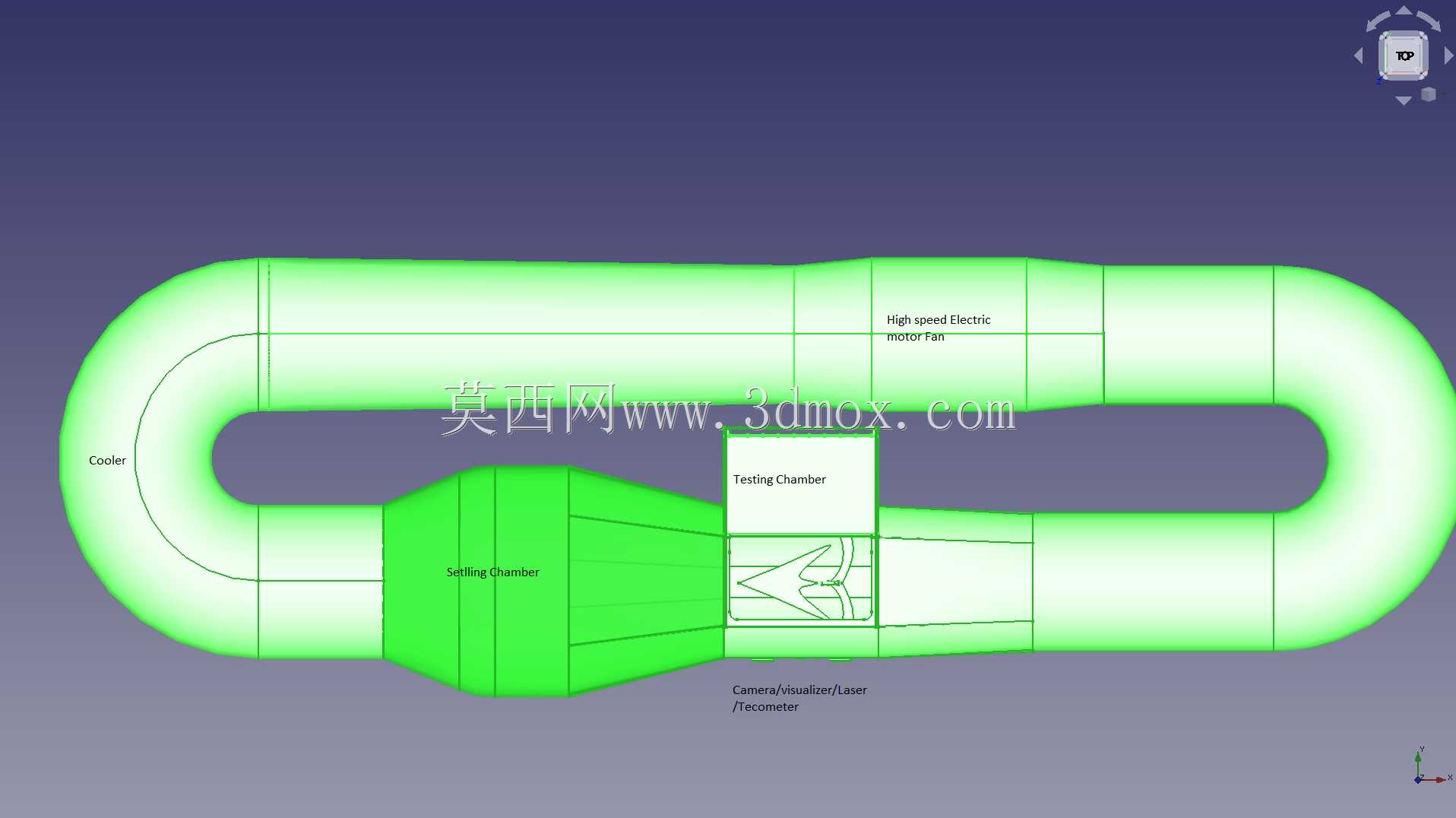

　　从结构布局来看，整个风洞采用对称式环形回路设计，气流在闭合通道内循环流动，回路转角处设置大曲率弧形导流段，避免气流在转角位置产生大面积涡流区，降低沿程压力损失。动力段布置在回路一侧的直段位置，内置高速电动风机单元，风机采用轴流+离心组合式叶轮设计，可在回路内产生稳定的高速连续气流，风机前后设置整流格栅，打散叶轮旋转带来的气流旋拧效应，保证进入测试段的气流均匀度。测试舱段设置在回路另一侧的直段位置，采用透明观察窗结构，方便观测样件在气流作用下的状态，舱段前后预留标准安装接口，可适配不同类型的样件装夹工装，同时预留传感器安装位，可接入压力传感器、风速传感器、温度传感器等测试元件，实时采集测试过程中的各项参数。在动力段与测试舱之间设置收缩整流段，通过渐变的流道截面将气流加速到测试所需风速，同时进一步规整气流流态，降低湍流度；测试舱出口位置设置扩散段，通过逐步扩大的流道截面降低气流流速，回收部分动压，减少回路整体的压力损失，降低动力单元的负载。

　　设计过程中，首先根据目标测试风速范围、测试段截面尺寸，计算整个回路的沿程阻力损失与局部阻力损失，匹配对应功率与风压的风机单元，同时通过流体仿真反复调整各段流道的截面变化率、转角导流片的曲率与排布，确保整个回路内的气流流速均匀，无明显的低速涡流区，避免局部阻力过大导致能耗升高、测试段气流稳定性不足。外形尺寸方面，整套风洞采用卧式环形布局，整体占地尺寸适配常规实验室空间，回路直段长度根据整流距离要求设置，保证气流经过动力段后有足够的距离完成整流，进入测试舱时流态稳定；安装边界上，整套设备底部预留水平调节脚座安装位，可在普通平整水泥地面完成安装调平，无需特殊地基处理，各段风道之间采用法兰连接结构，密封面设置橡胶密封条，避免高速气流下出现泄漏影响测试精度，同时方便后期拆解维护、更换不同规格的测试段适配不同测试需求。

　　在实际使用中，可根据测试需求在回路内接入换热单元，控制气流温度恒定，适配高低温环境下的气动测试任务，也可在测试舱内接入烟雾发生装置，完成流场可视化测试，直观观测气流绕过样件的流动状态。风道内壁采用光滑低阻涂层处理，进一步降低沿程摩擦阻力，减少动力损耗，同时避免内壁粗糙带来的气流扰动，提升测试段的气流品质。
