带安装支架的V型槽皮带传动轮结构

项目分类:通用机械零部件 发布时间:2022-07-30 ID:694182
  • 带安装支架的V型槽皮带传动轮结构
  • 带安装支架的V型槽皮带传动轮结构
  • 带安装支架的V型槽皮带传动轮结构
  • 带安装支架的V型槽皮带传动轮结构

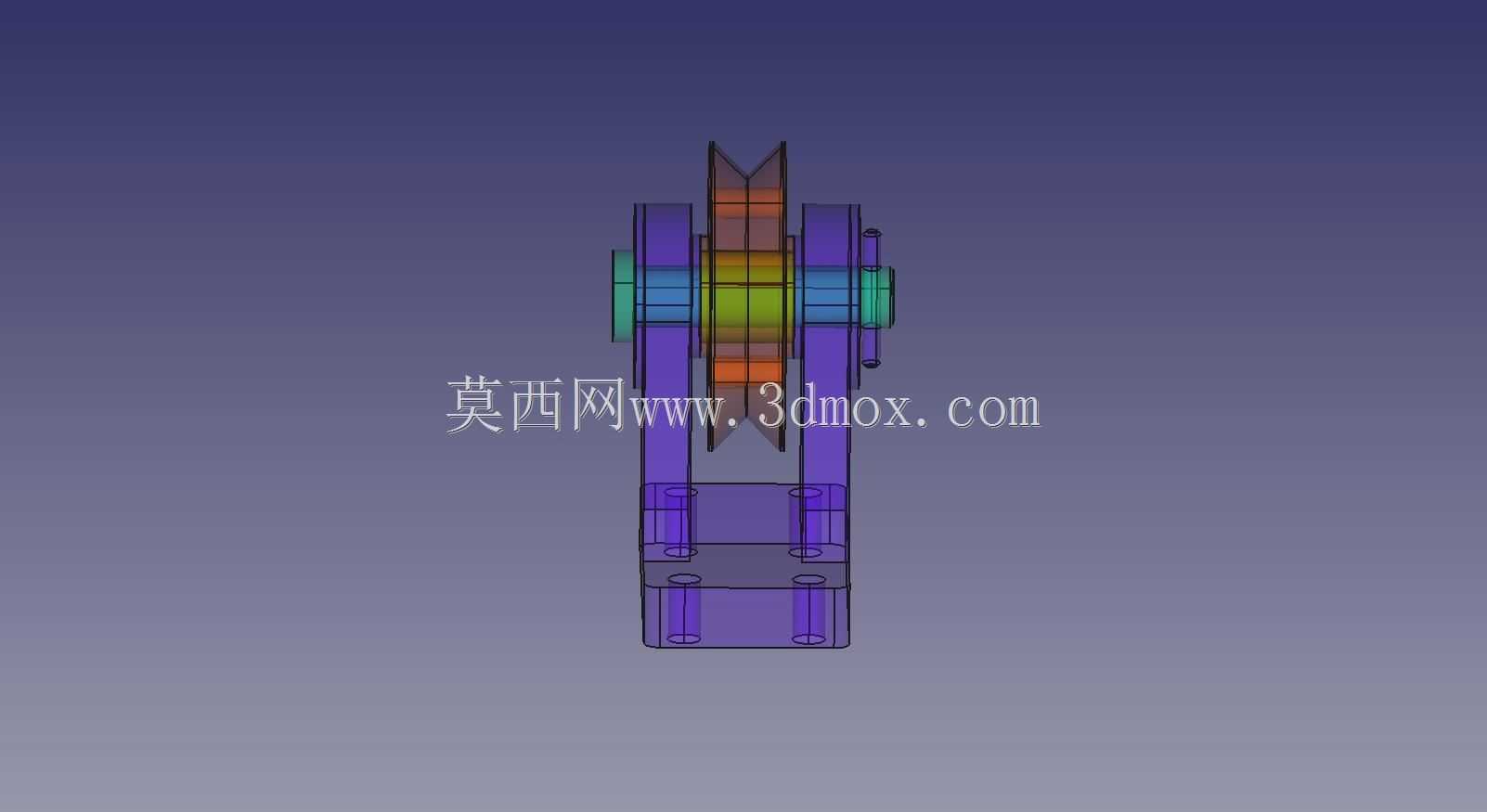

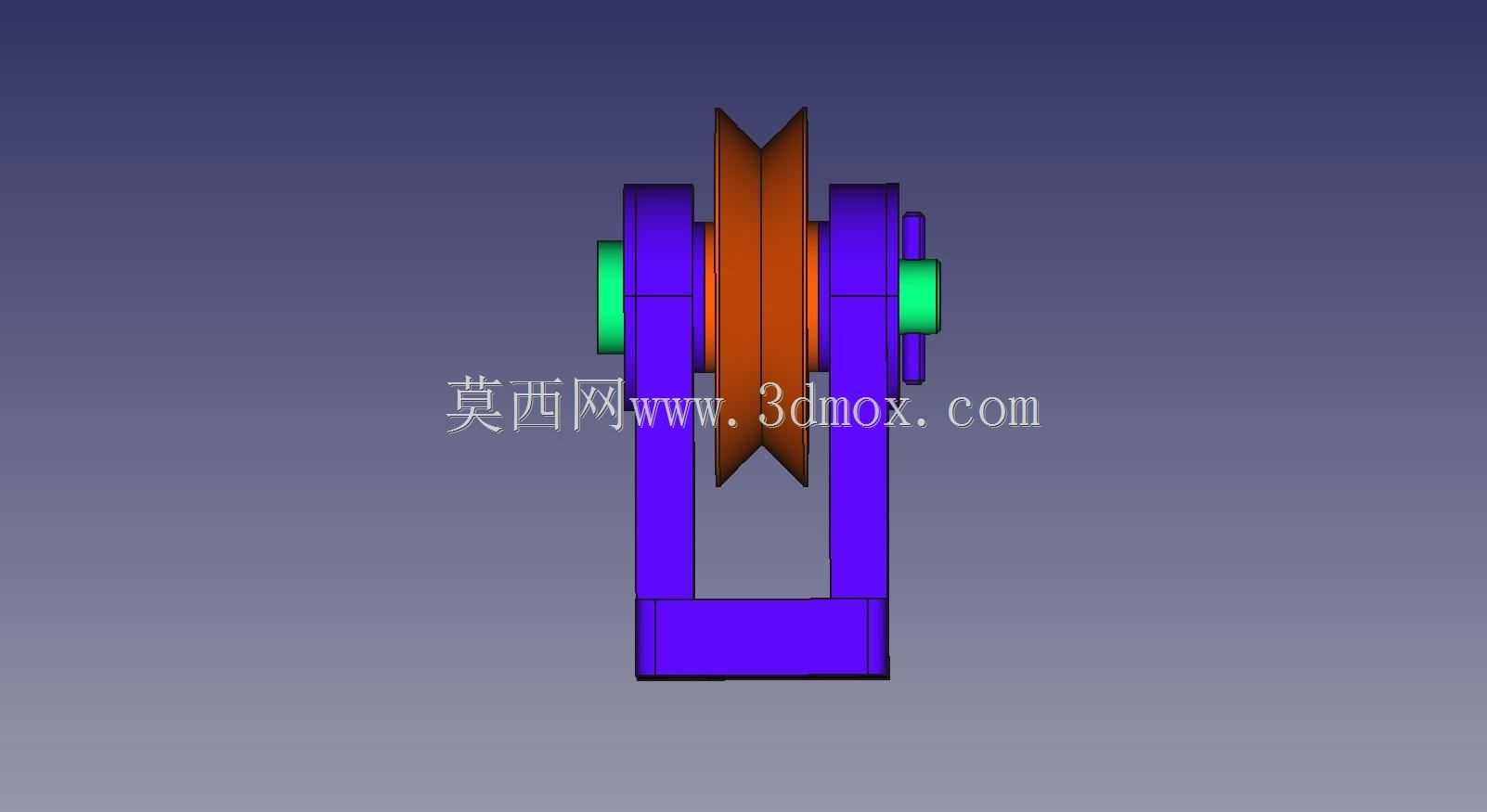

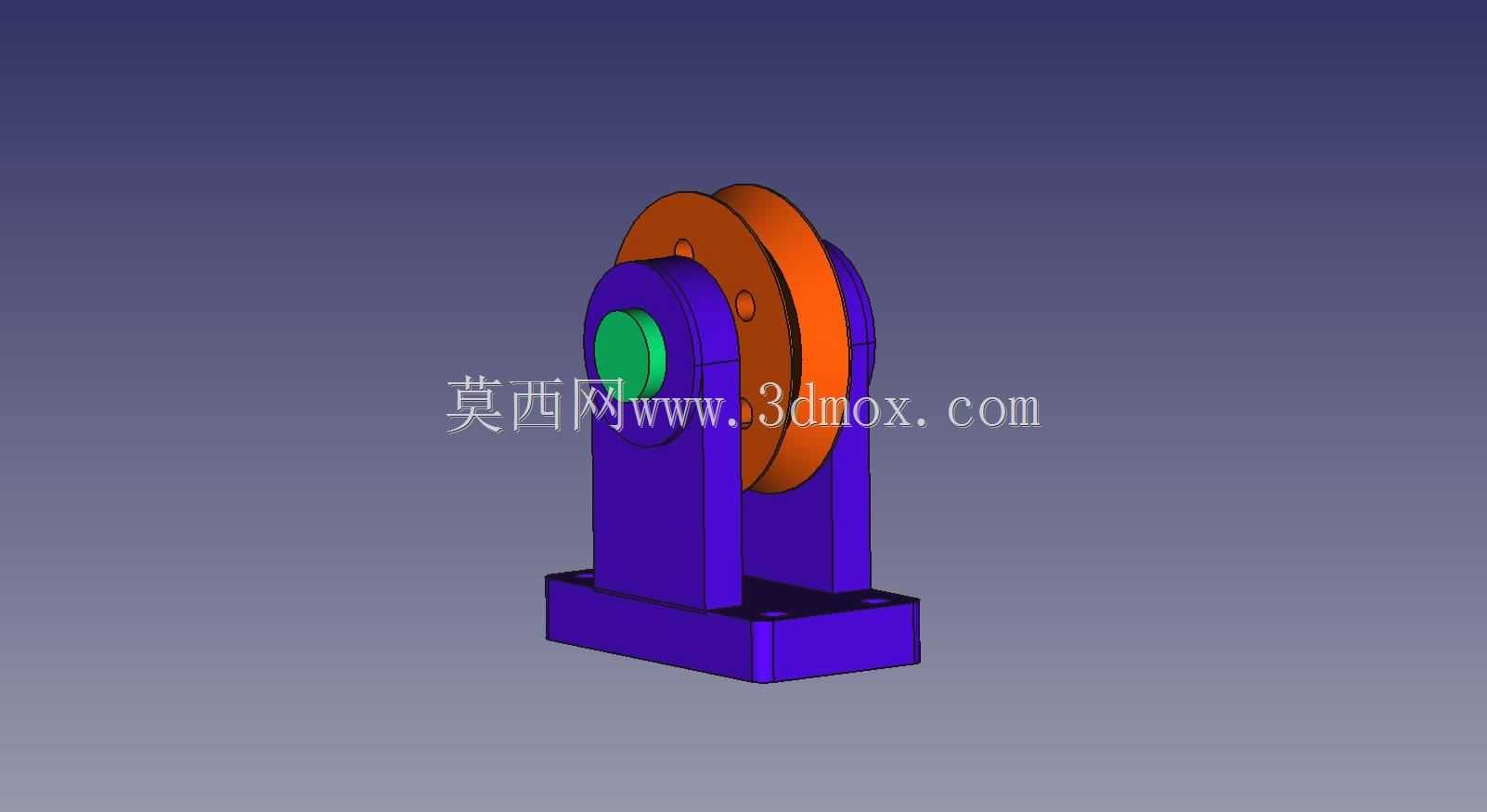

  在中小功率动力传递场景中,带V型槽的皮带轮搭配双侧支撑支架的结构,是轻工输送、小型设备传动、教学实验台架里极为常见的动力转接单元,区别于直接固定在轴端的悬臂式皮带轮,这种带一体式安装支架的结构,不需要额外设计轴承座安装位,能直接通过支架底部的安装面固定在设备型材框架或者安装平板上,大幅降低小型设备的传动系统装配复杂度。从实际使用场景来看,这类结构常被用在小型皮带输送机的从动端张紧、桌面级实验设备的动力转向传递、小型农用机具的辅助传动位,因为自带双侧支撑轴承位,轮体的径向跳动控制比悬臂安装结构更稳定,在转速不超过1500rpm的工况下,皮带的偏磨概率能降低四成以上,日常维护只需要定期检查支架固定螺栓的预紧力,

  不需要频繁调整轴承座的同轴度。设计这类带轮结构的时候,首先要匹配所用三角带的型号确定轮槽的角度与深度,常规小功率传动用的Z型三角带,轮槽的楔角取34度就能保证皮带与槽面的有效接触面积,轮槽的表面粗糙度要控制在Ra3.2以内,避免粗糙面过度磨损皮带的橡胶层。两侧的支撑臂要做等强度设计,臂厚根据传递的扭矩计算,一般传递0.5kW以内功率的时候,支撑臂厚度取8mm就能满足刚度要求,不会因为皮带张紧力导致支架出现外扩变形,两侧的轴承安装孔要保证同轴度公差在0.02mm以内,否则穿入轮轴之后会出现卡滞,转动阻力陡增。轮体中间的轮毂长度要比两轮支撑臂的内侧间距小1mm左右,预留转动的间隙,避免轮体端面和支架臂发生摩擦,

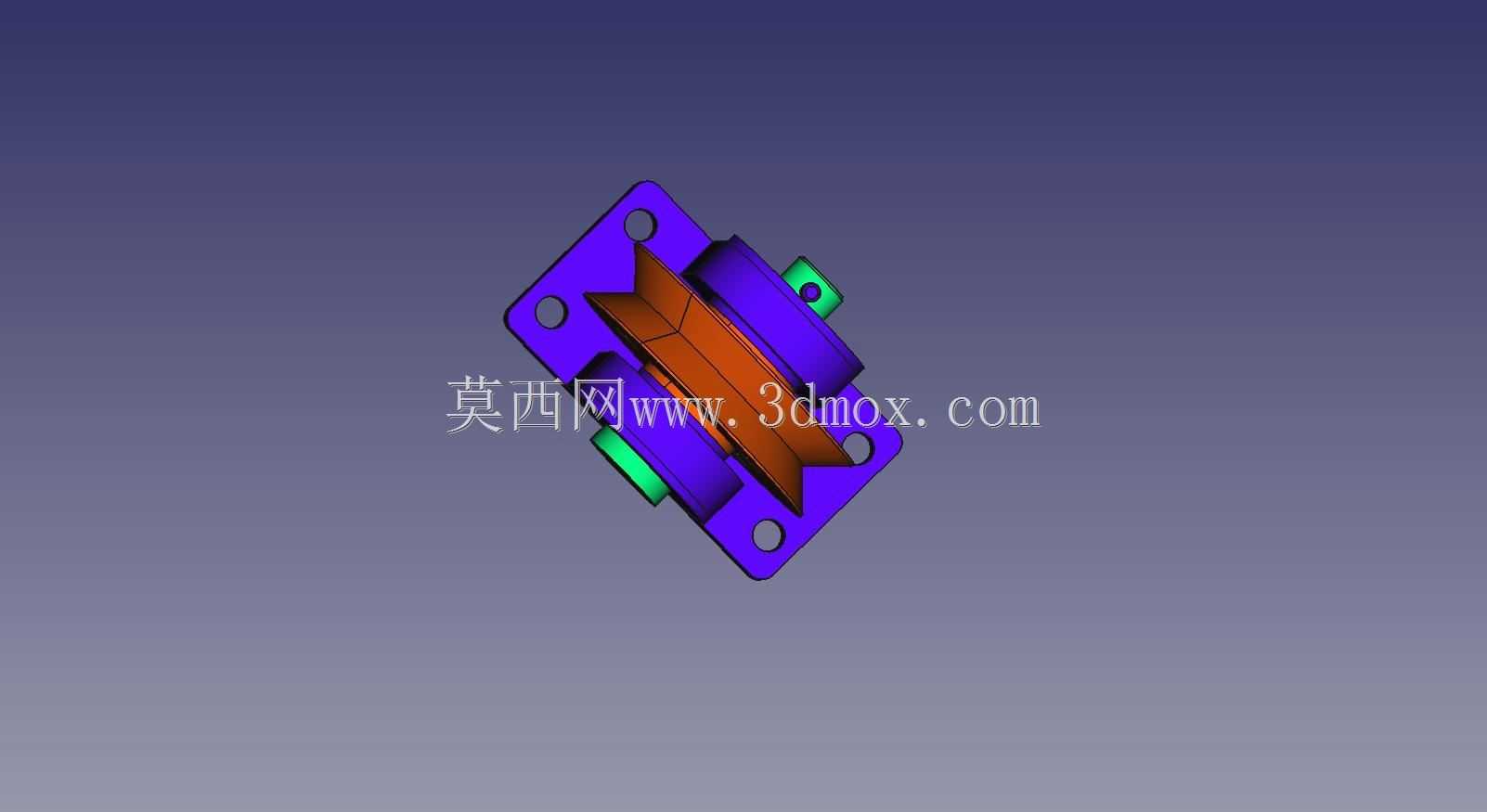

  轮毂内的轴承选型根据轴径确定,小尺寸结构常用6000系列深沟球轴承,既能承受径向的皮带张紧力,也能承受少量运转时的轴向窜动。支架底部的安装面要设计两个以上的安装长槽孔,方便安装的时候调整整个轮组的位置,实现皮带张紧度的微调,长槽孔的长度一般取20mm左右,足够覆盖常规三角带的张紧行程调整需求,安装孔的直径比所用固定螺栓大1mm,降低安装时的对位难度。从安装边界来看,这类结构的整体宽度要控制在适配设备框架的安装空间内,轮槽的中心高度要和动力输出端的带轮中心高保持一致,偏差不能超过1mm,否则皮带会出现跑偏掉带的问题,轮体的外圆直径要根据传动比计算确定,同时要保证轮体外缘和支架底部安装面之间留有至少10mm的间隙,

  避免运转时皮带剐蹭安装面。实际装配的时候,要先把轴承压入轮体两侧的轮毂内,再把轮体放入两侧支架臂中间,穿入固定轴之后在轴端加装轴用挡圈,防止轴运转时窜动脱出,皮带安装完成后调整支架位置,用手指按压皮带中部,下沉量在10-15mm区间时张紧力最为合适,过紧会加剧轴承和皮带的磨损,过松则会出现传动打滑丢转的问题。这类结构的优势在于集成度高,不需要单独采购轴承座、安装支架等零散配件,装配工序少,对于批量生产的小型设备来说,能有效压缩装配工时,同时因为支撑点在轮体两侧,轴的受力更均匀,轴的直径可以比悬臂安装的结构细15%左右,一定程度上也能降低材料成本。在一些需要频繁调整传动位置的场景下,支架底部的长槽孔还能搭配锁紧螺栓,实现快速张紧调整,不需要额外加装张紧轮,进一步简化传动系统的结构。需要注意的是,设计轮槽的时候要做去毛刺处理,槽口的锐边要倒R0.5的圆角,避免安装皮带的时候割伤皮带的帘布层,影响皮带的使用寿命,支架的焊接或者拼接位置要做应力释放处理,避免长期受张紧力出现变形,导致轮体倾斜。
