模数2.5带键槽斜齿圆柱传动轮

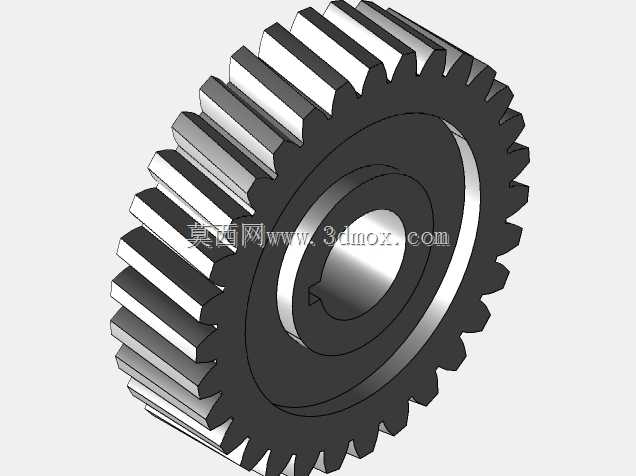

　　在各类需要平稳动力传递的机械传动场景中，斜齿圆柱齿轮始终是核心传动部件之一，这款模数2.5的斜齿轮，正是针对中低速、中等载荷工况下的平行轴传动需求设计的结构件。从实际应用场景来看，这类齿轮常出现在小型输送线的动力端、轻工设备的进给机构、小型机床的辅助传动箱、通讯设备配套的精密调姿机构内部，相比直齿圆柱齿轮，斜齿的啮合过程是渐进式的，轮齿从齿端局部接触逐步过渡到全齿宽啮合，再逐步脱离啮合，不会出现直齿轮啮合时的整齿冲击，因此传动过程的噪音更低、运行平稳性更好，适合对传动振动有一定控制要求的工位。

　　从功能特性上看，这款斜齿轮采用渐开线齿形设计，法向模数设定为2.5mm，齿向带有固定螺旋角，啮合重合度明显高于同参数直齿轮，单齿承受的瞬时载荷更低，同等模数下的承载能力比直齿提升15%到20%左右，能够适应频繁正反转的传动工况，不会因为瞬时冲击出现齿面崩损的问题。齿轮中心设计有标准平键键槽，安装时可以通过平键实现与传动轴的周向固定，传递额定扭矩时不会出现轴与轮毂的相对滑动，键槽的位置与尺寸公差按照通用机械传动的配合要求设计，能够适配常规的h6公差等级传动轴，装配时不需要额外做修配加工，直接压装即可完成周向定位。

　　设计过程中，首先根据传动比要求确定了齿轮的齿数，结合中心距的边界约束选定2.5的法向模数，螺旋角的取值兼顾了轴向力控制与重合度提升的需求，避免螺旋角过大导致轴承承受过大轴向载荷，也不会因为螺旋角过小失去斜齿轮的平稳传动优势。轮毂部分的厚度设计充分考虑了键连接的挤压强度要求，轮毂孔径与外径的比例按照通用齿轮的结构规范设定，既保证轮毂与轴的配合长度足够，避免应力集中导致的轮毂开裂，也不会因为轮毂过长造成不必要的材料浪费。齿宽的设定匹配常规传动箱的齿宽系数要求，保证啮合过程中齿面接触应力分布均匀，不会出现偏载导致的局部齿面过度磨损。

　　从安装边界来看，这款齿轮的齿顶圆、齿根圆尺寸都经过校核，安装到对应中心距的传动轴上时，齿顶与配对齿轮的齿根间隙符合标准规范，不会出现顶齿、卡滞的问题。齿轮端面的垂直度公差按照传动件的通用精度等级设定，安装后齿圈的径向跳动量控制在允许范围内，保证传动过程中齿侧间隙稳定，不会出现忽紧忽松的传动异常。轮齿部分的结构做了等强度优化，齿根过渡圆角采用标准圆弧设计，有效降低齿根处的应力集中系数，长期承受交变载荷时不容易出现齿根疲劳断裂的问题。

　　在实际选型适配时，需要注意配对齿轮的螺旋角大小相等、方向相反，保证啮合时齿面完全贴合，同时要根据传递的扭矩大小核算键连接的挤压强度，确认轴径与齿轮内孔的配合公差符合设计要求。如果用于转速较高的工况，还可以在装配前对齿轮做动平衡校正，进一步降低高速运转时的振动量。这类斜齿轮的结构没有多余的复杂特征，加工工艺性好，既可以采用滚齿工艺批量加工，也可以通过铣齿方式做小批量定制，齿面根据实际载荷需求可以做表面淬火处理，提升齿面硬度与耐磨性能，延长部件的整体使用寿命。在通讯类设备的微调机构中，这类小模数斜齿轮还能够利用自身传动平稳的特性，实现精准的角度传递，保证调姿过程的顺滑无卡顿，不会因为传动间隙导致调节位置出现偏差。
