19齿螺旋锥齿轮传动结构设计

　　这款螺旋锥齿轮的设计，核心是解决相交轴之间的动力换向传输需求，在各类需要90度动力转向的传动场景中应用广泛，比如小型动力头的转角传动、轻工设备的进给机构、小型输送线的换向传动单元，都能见到这类零件的身影。区别于直齿锥齿轮，螺旋齿的设计让轮齿啮合过程是渐进式的，从齿端局部接触逐步扩展到全齿面，啮合重合度更高，传动过程的冲击和噪声远低于直齿结构，适合中低速、有一定传动平稳性要求的工况。

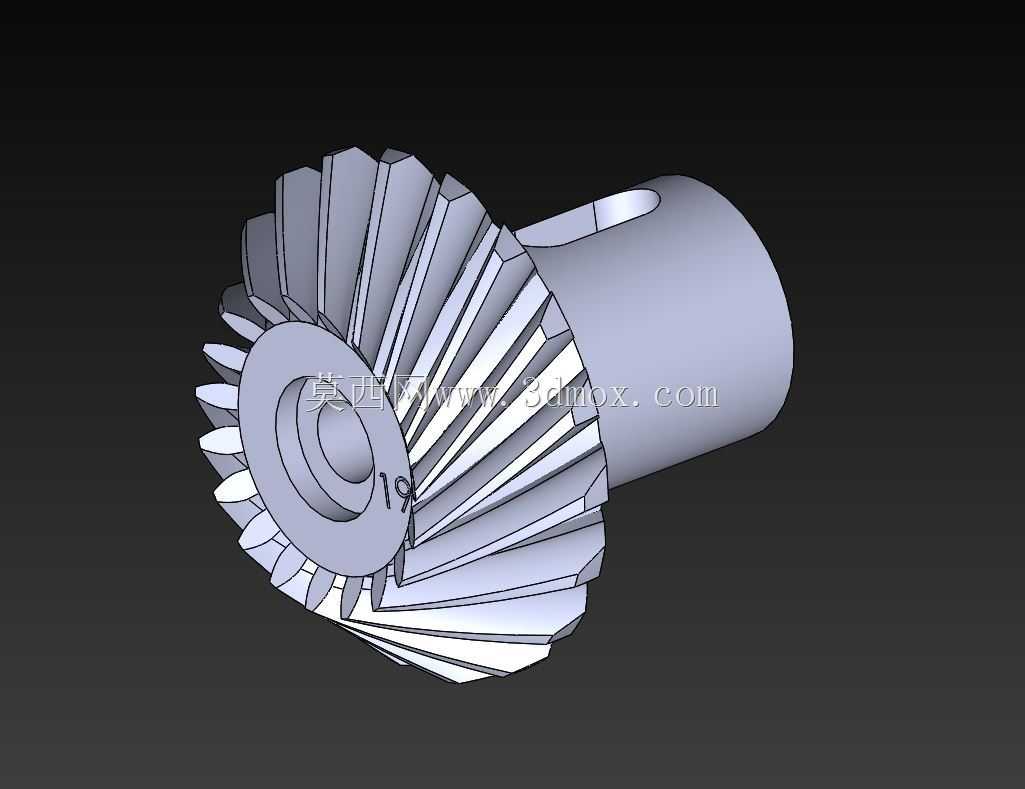

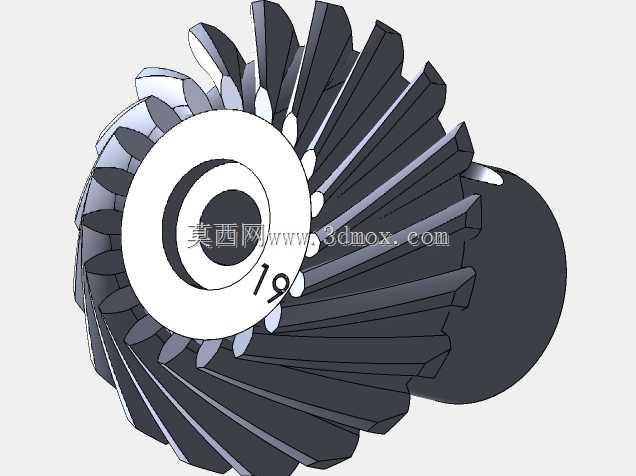

　　从结构细节来看，齿轮带一体式轴套设计，轴套内预留了键槽安装位，安装时可以通过平键与传动轴实现周向固定，避免传动过程中出现齿轮与轴的相对滑动，轴套的外圆尺寸经过公差匹配，能够直接穿入对应安装座的轴承位，不需要额外加装转接衬套，减少了装配环节的零件数量。轮齿部分的齿向螺旋角经过匹配计算，19齿的齿数选择避开了根切风险，不需要进行齿顶高修正就能保证足够的齿根弯曲强度，齿面的啮合区域经过齿向修形调整，能够补偿安装时的微小角度误差，避免出现齿端偏载导致的早期磨损。

　　设计过程中首先确定的是安装边界条件：轴套的内孔直径、轴套长度、齿轮的节锥角、齿顶圆直径这些参数，都需要和配对齿轮以及安装腔体的尺寸匹配，节锥顶点的位置精度直接影响啮合接触区的位置，建模时需要严格保证节锥母线与轴套轴线的交点位置公差，否则装配后会出现接触区偏在齿顶或者齿根的问题，大幅降低齿轮的承载能力和使用寿命。轮齿的齿厚参数按照传动载荷计算取值，保证齿根的弯曲疲劳强度满足额定扭矩下的使用要求，齿顶部分做了微小的倒角处理，避免装配过程中齿顶磕碰产生毛刺，也能减少啮合起始阶段的冲击。

　　实际使用场景中，这类螺旋锥齿轮常成对使用，两个齿轮的轴线垂直相交，传动比可以通过齿数比灵活调整，相比蜗轮蜗杆传动，锥齿轮传动的机械效率更高，不存在蜗杆传动的自锁限制，正反向传动都能顺畅运行，适合需要双向传递动力的场合。安装时需要调整两个齿轮的轴向安装距，保证啮合齿面的接触斑点位于齿面中部，沿齿高和齿长方向的接触比例都达到设计要求，才能保证运行平稳、噪声低、承载能力达标。轴套部分的端面与安装轴承的贴合面需要保证垂直度，避免轴转动时出现齿轮偏摆，导致轮齿啮合间隙周期性变化，产生振动和异响。

　　从建模逻辑来看，首先建立基准坐标系，确定两个相交轴线的位置，绘制节锥、背锥的基准曲面，通过齿廓方程生成单个轮齿的齿面特征，再通过圆周阵列得到全部19个轮齿，之后合并轴套的实体特征，对键槽、倒角、圆角这些细节特征进行处理，整个建模过程需要保证各特征的参数关联，调整模数、齿数、轴径等参数时可以快速驱动模型更新，方便后续根据不同的传动需求进行参数化改型。这类齿轮的加工通常采用铣齿或者精锻工艺，建模时预留的加工余量和拔模斜度也需要匹配对应的加工工艺，避免后续生产环节出现工艺性问题。
