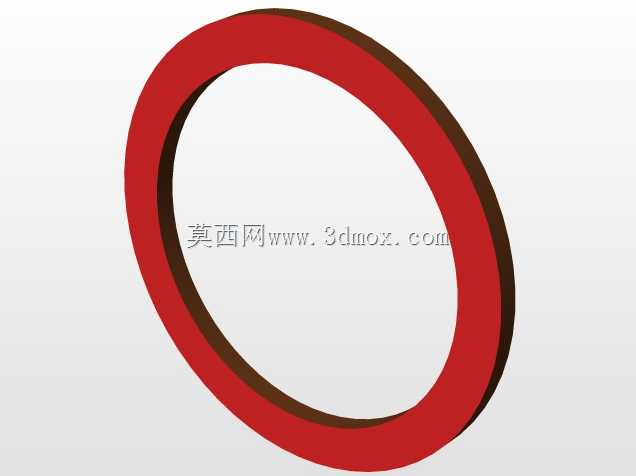

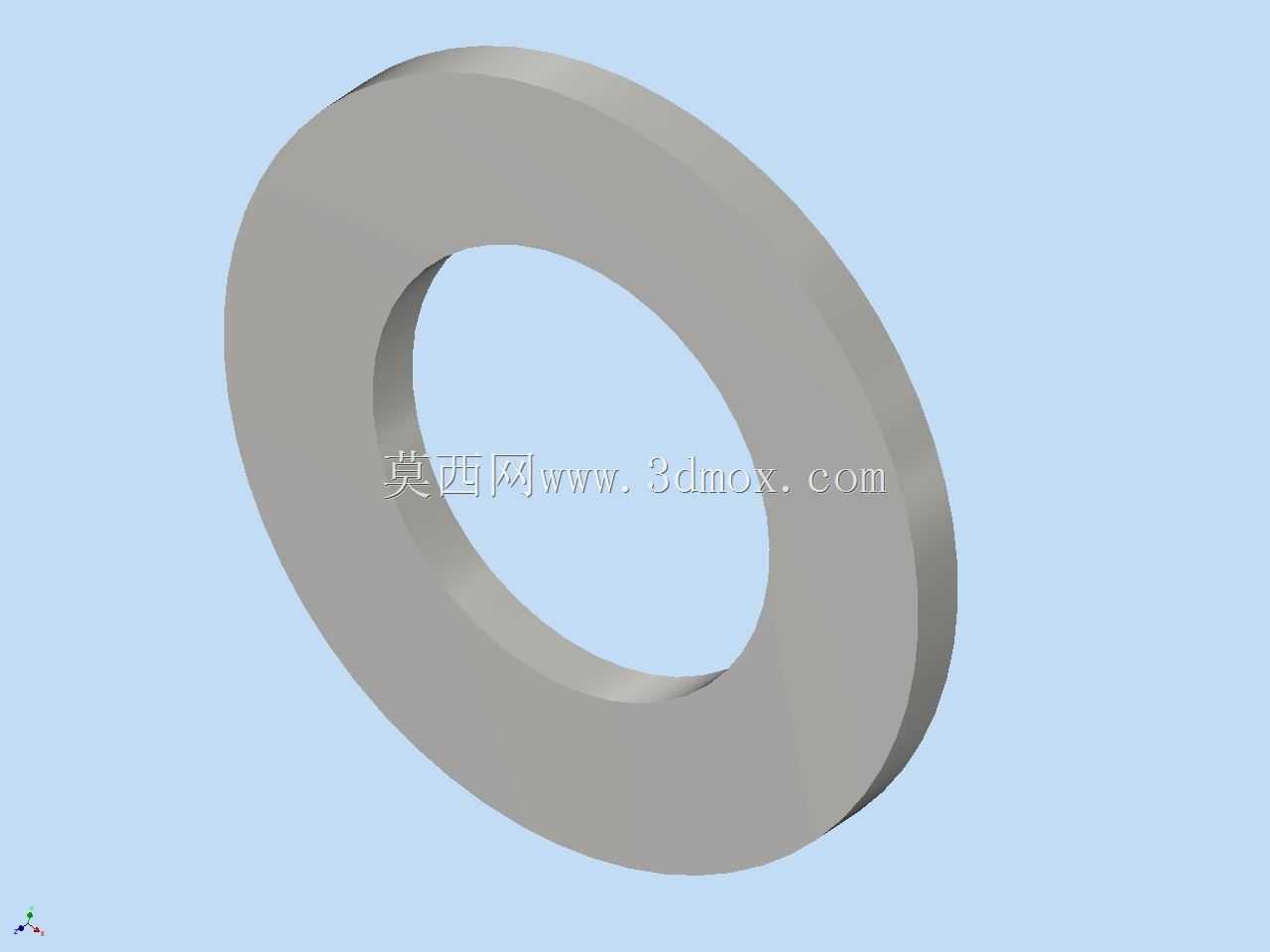

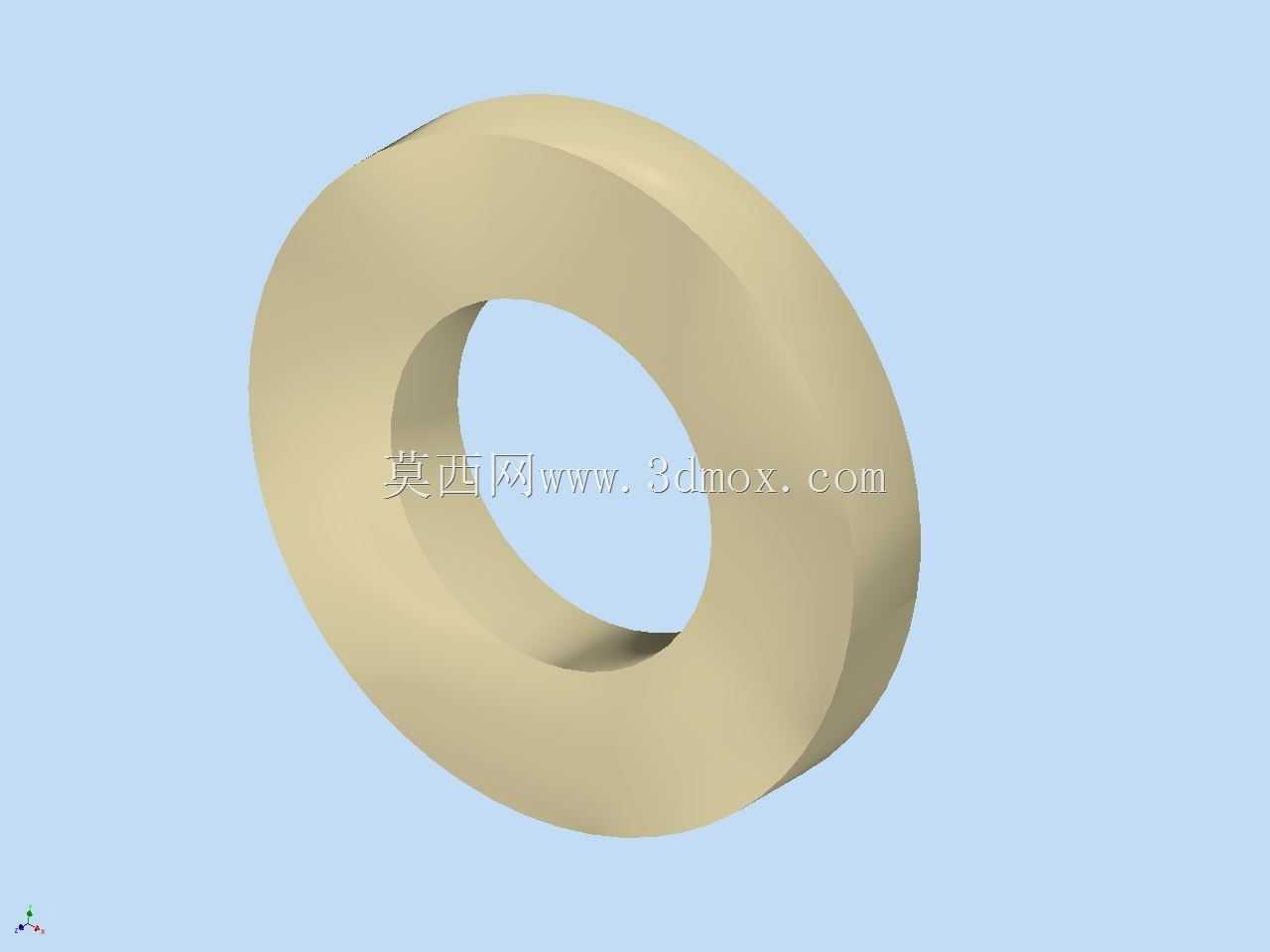

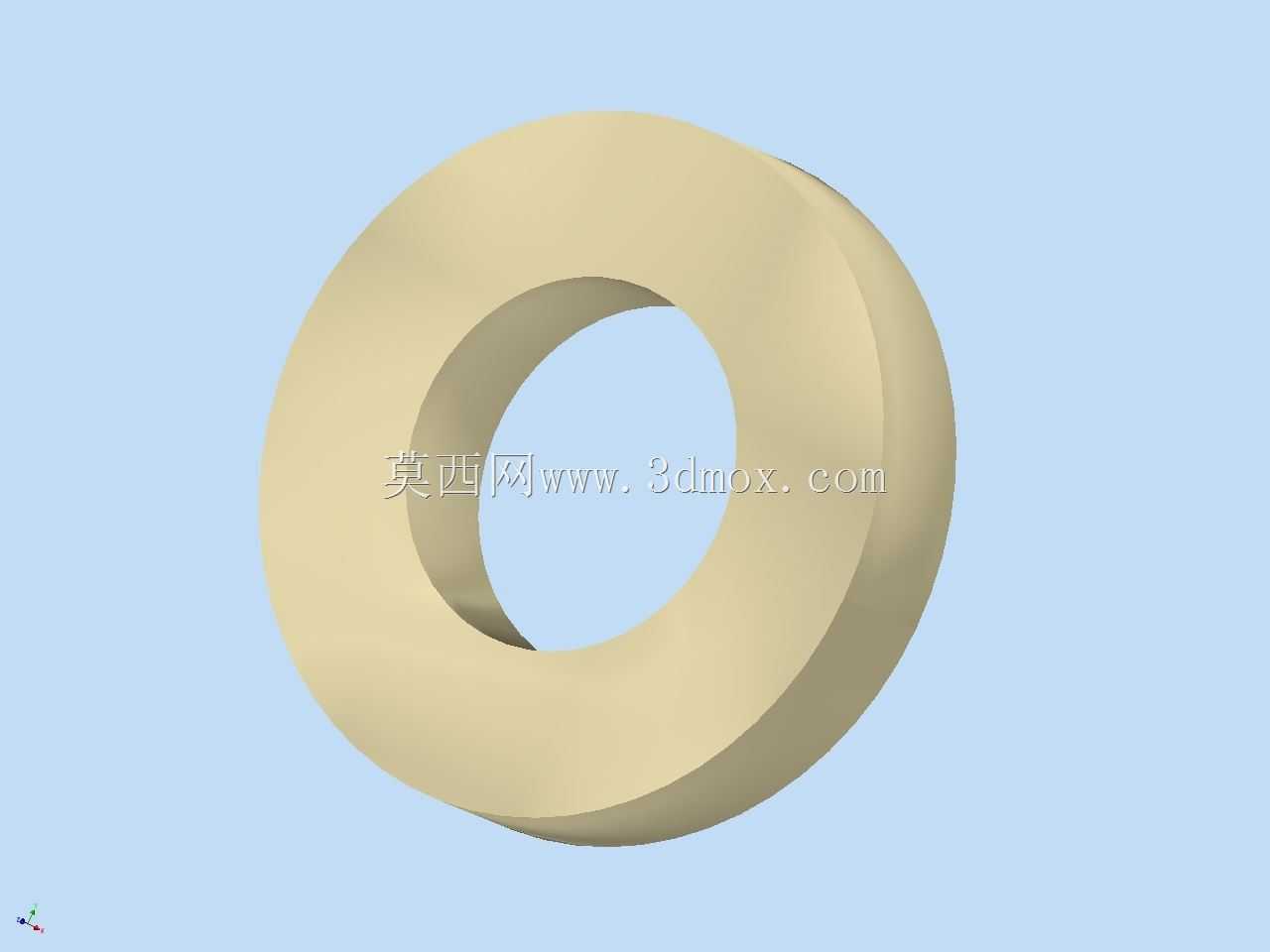

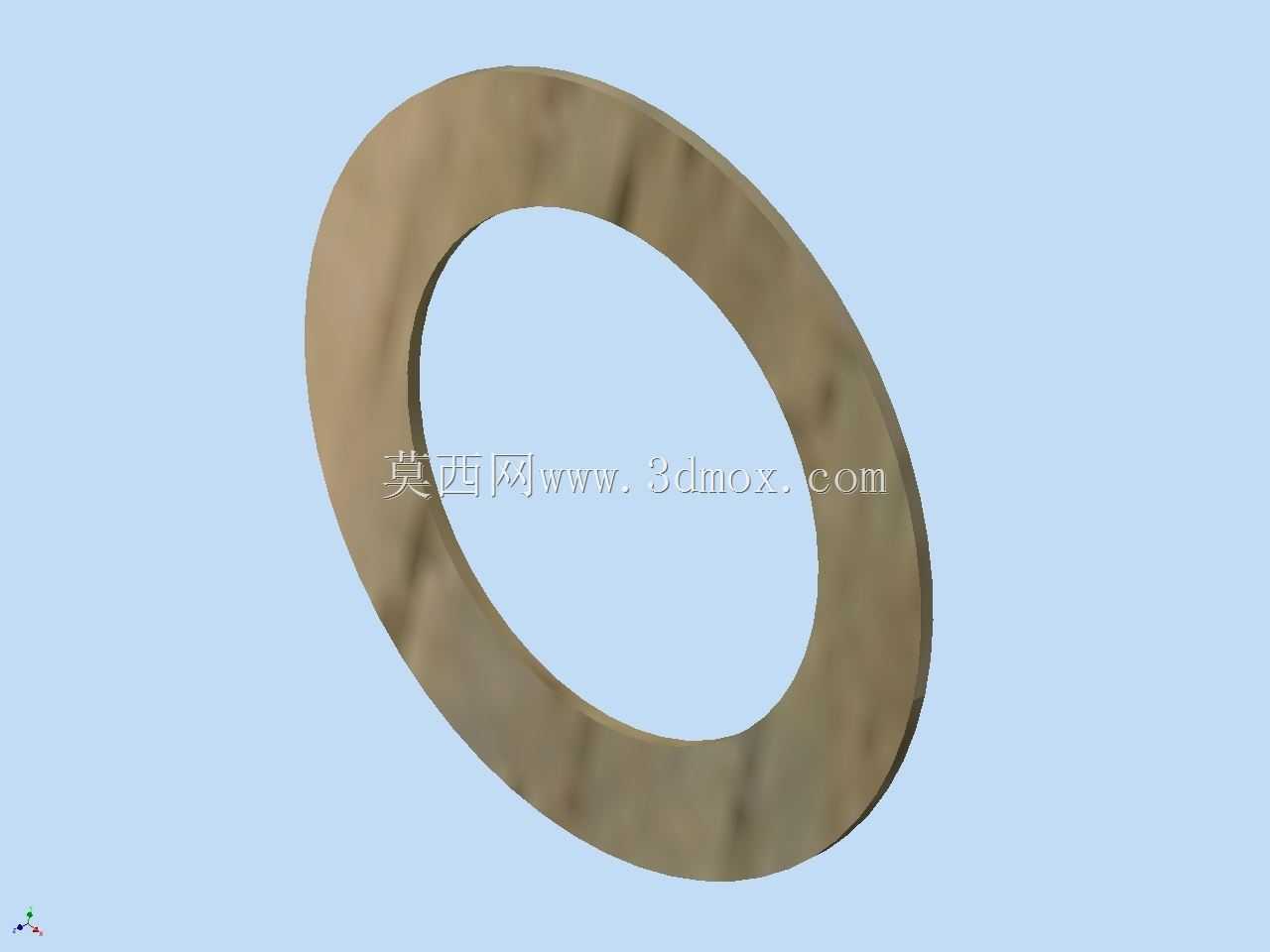

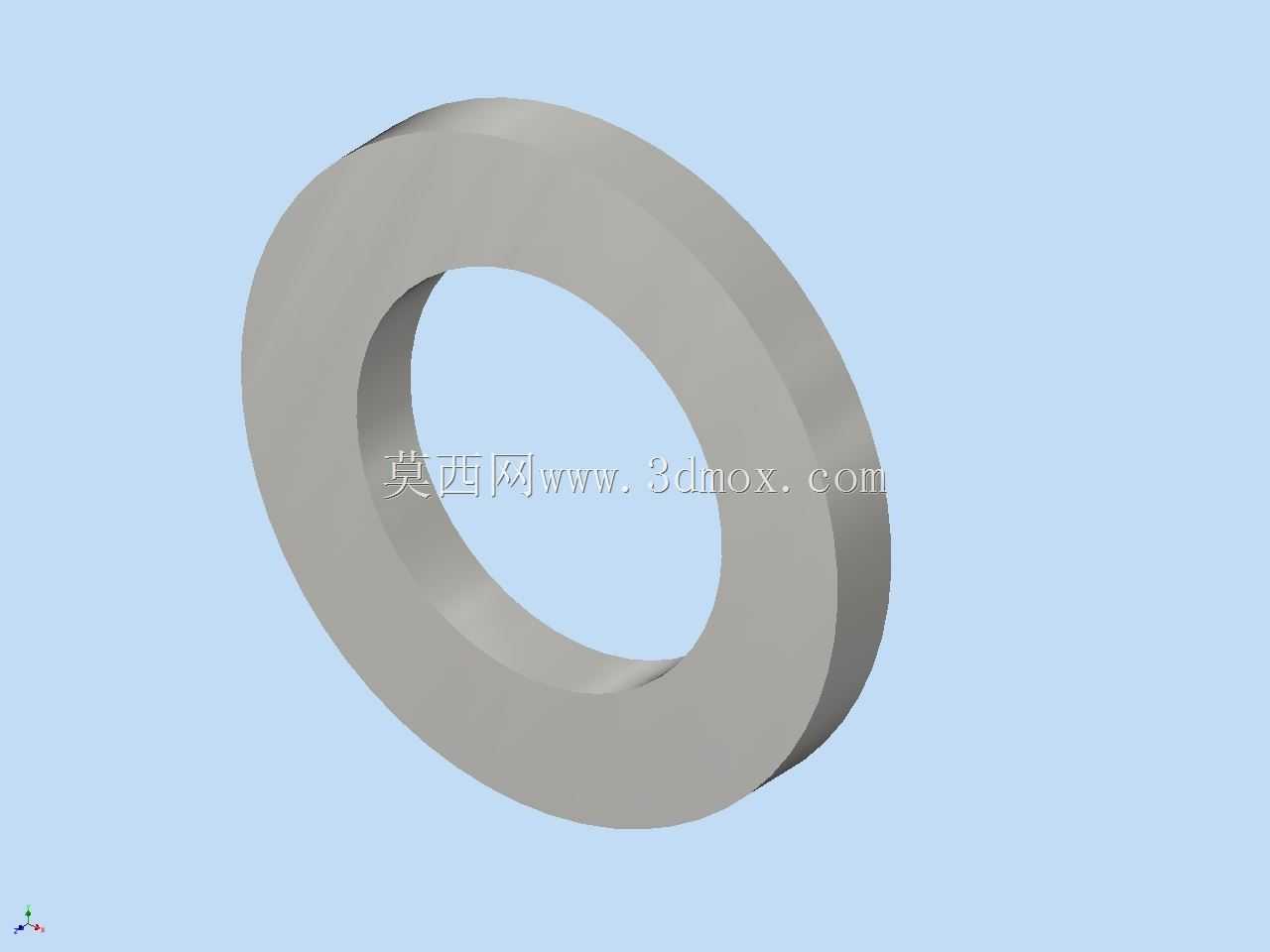

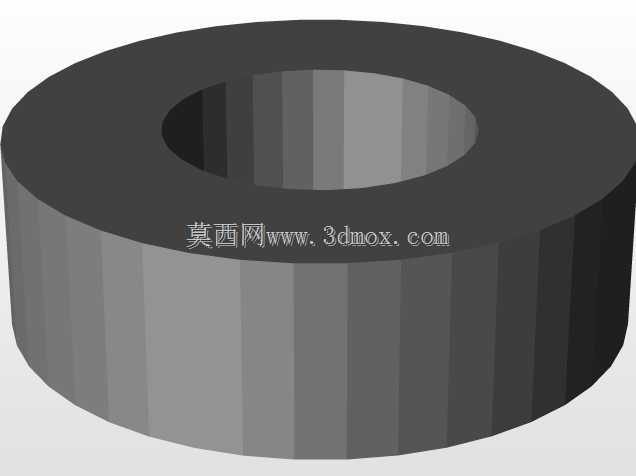

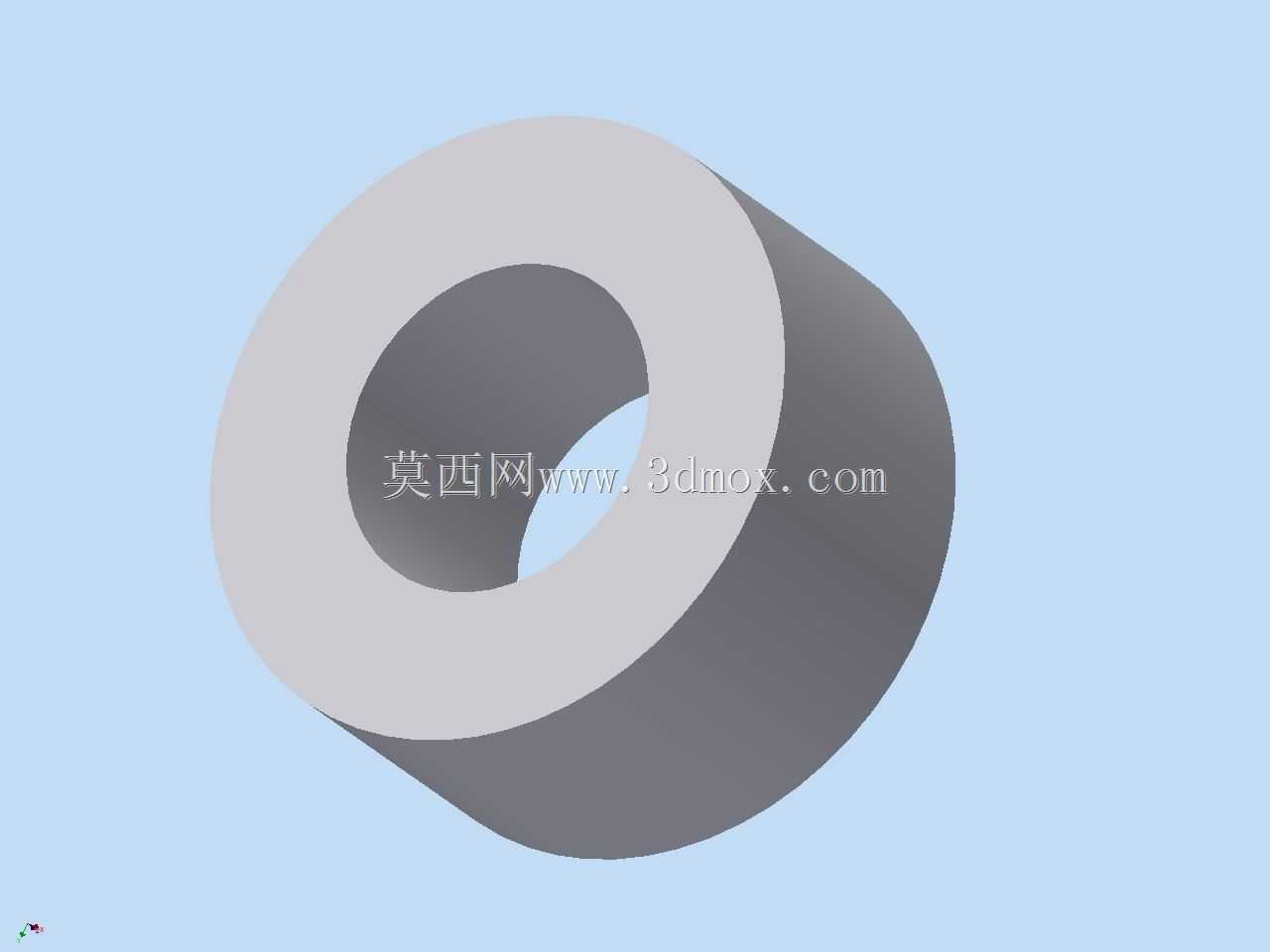

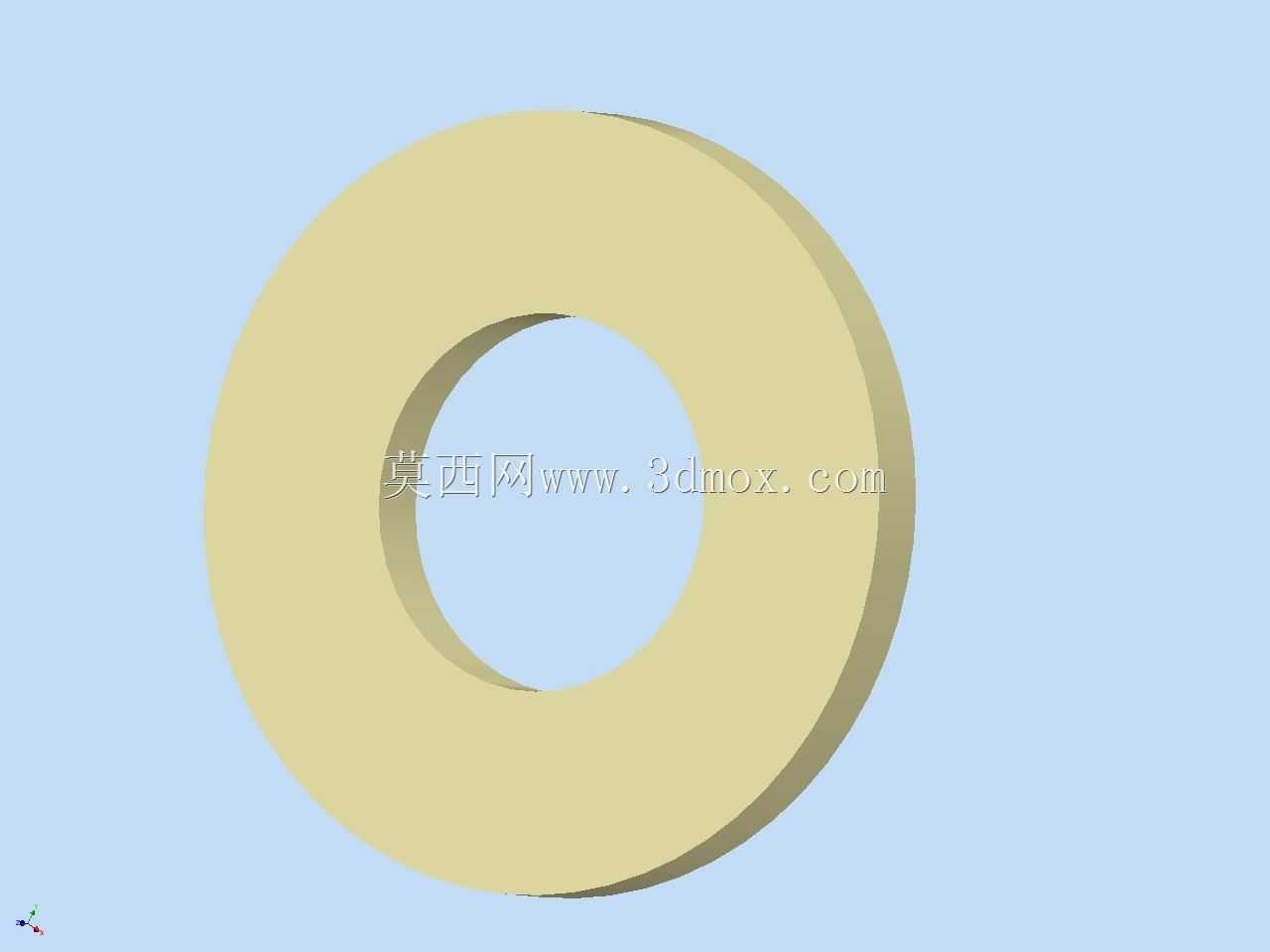

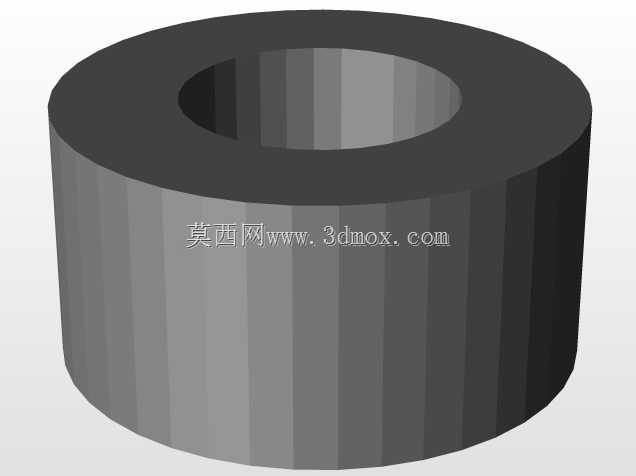

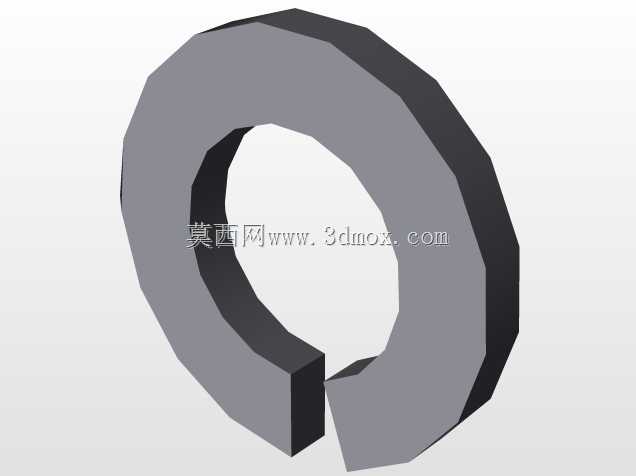

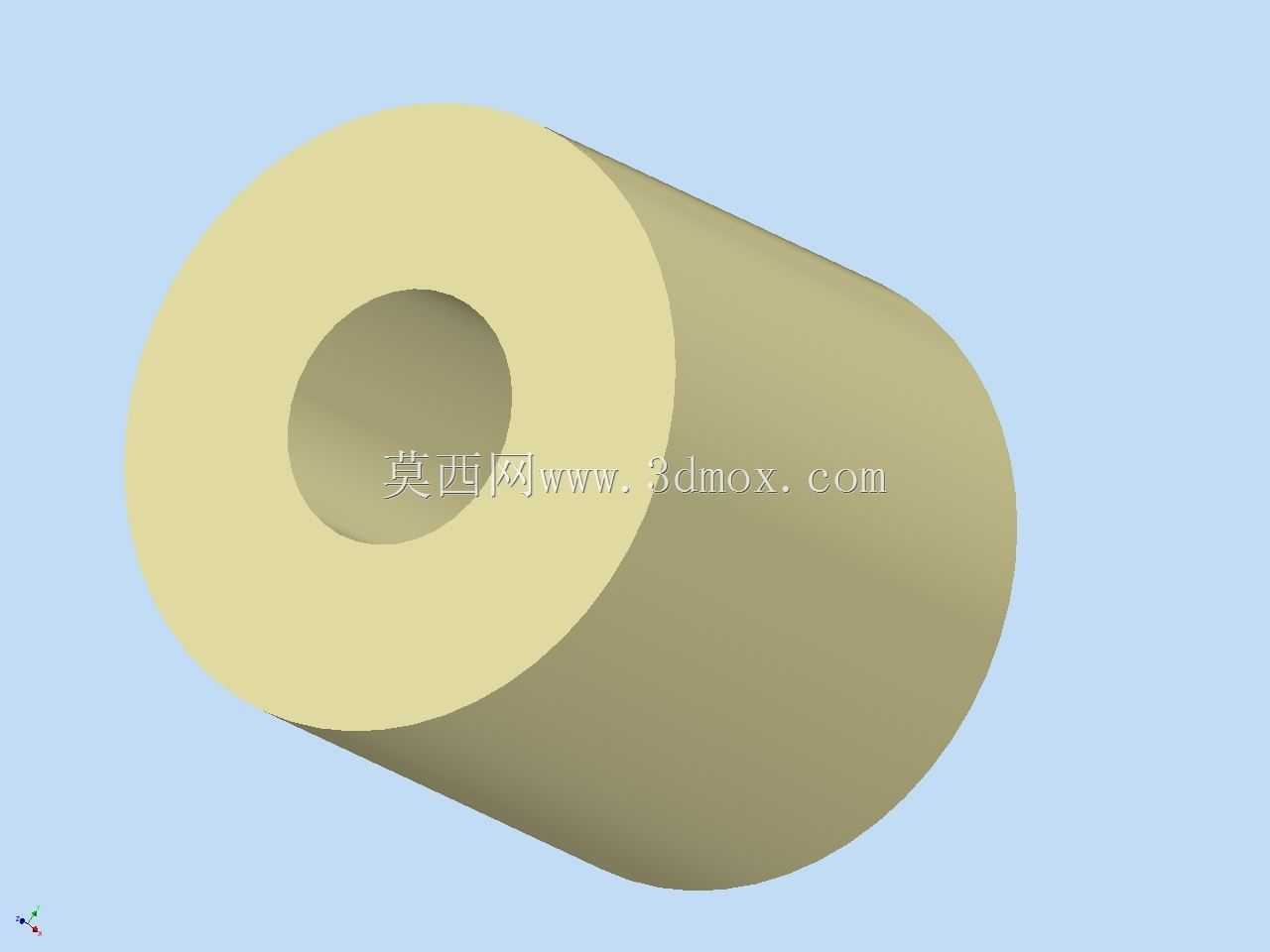

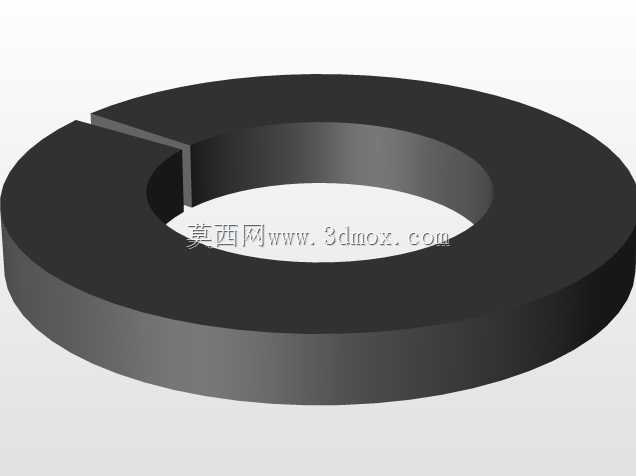

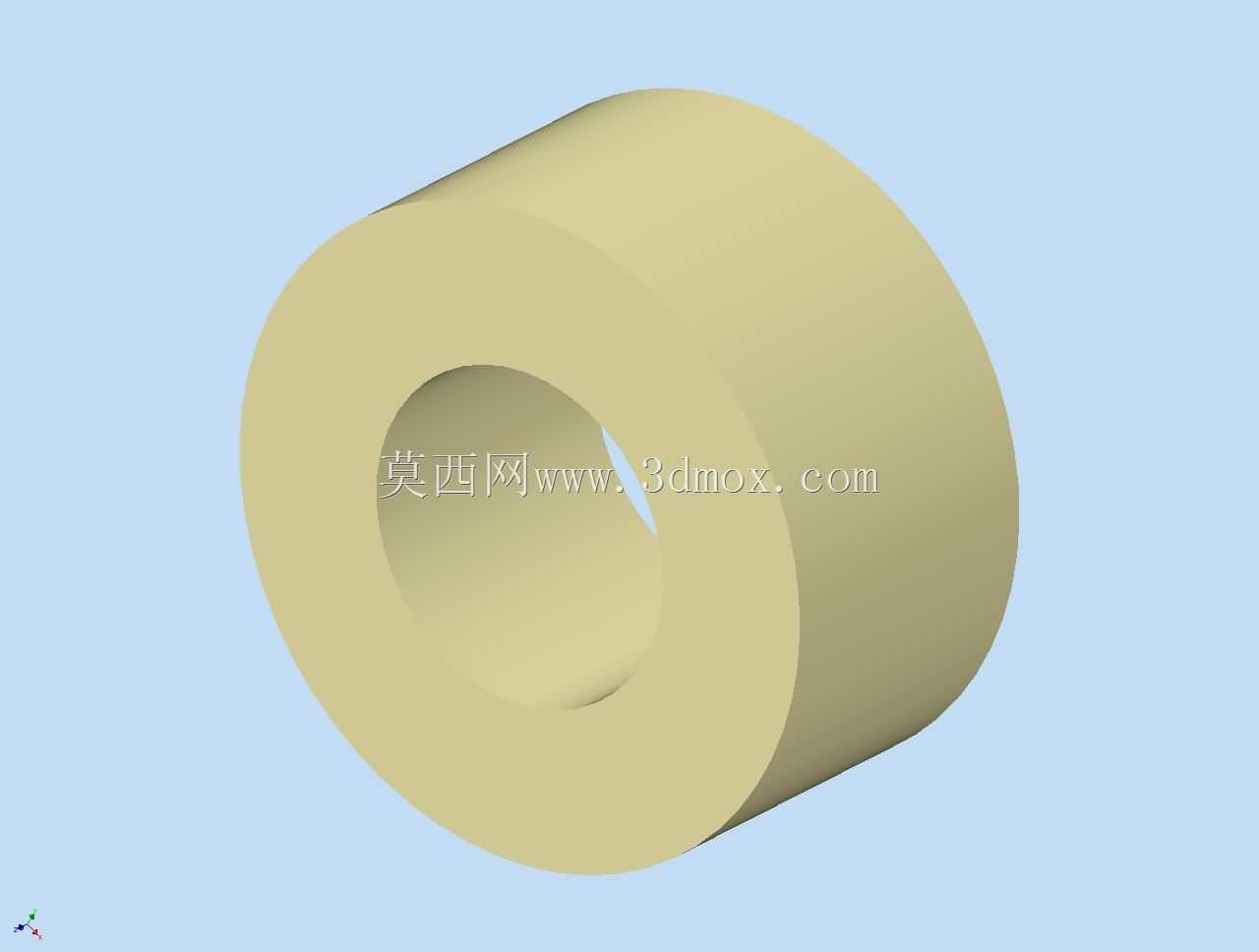

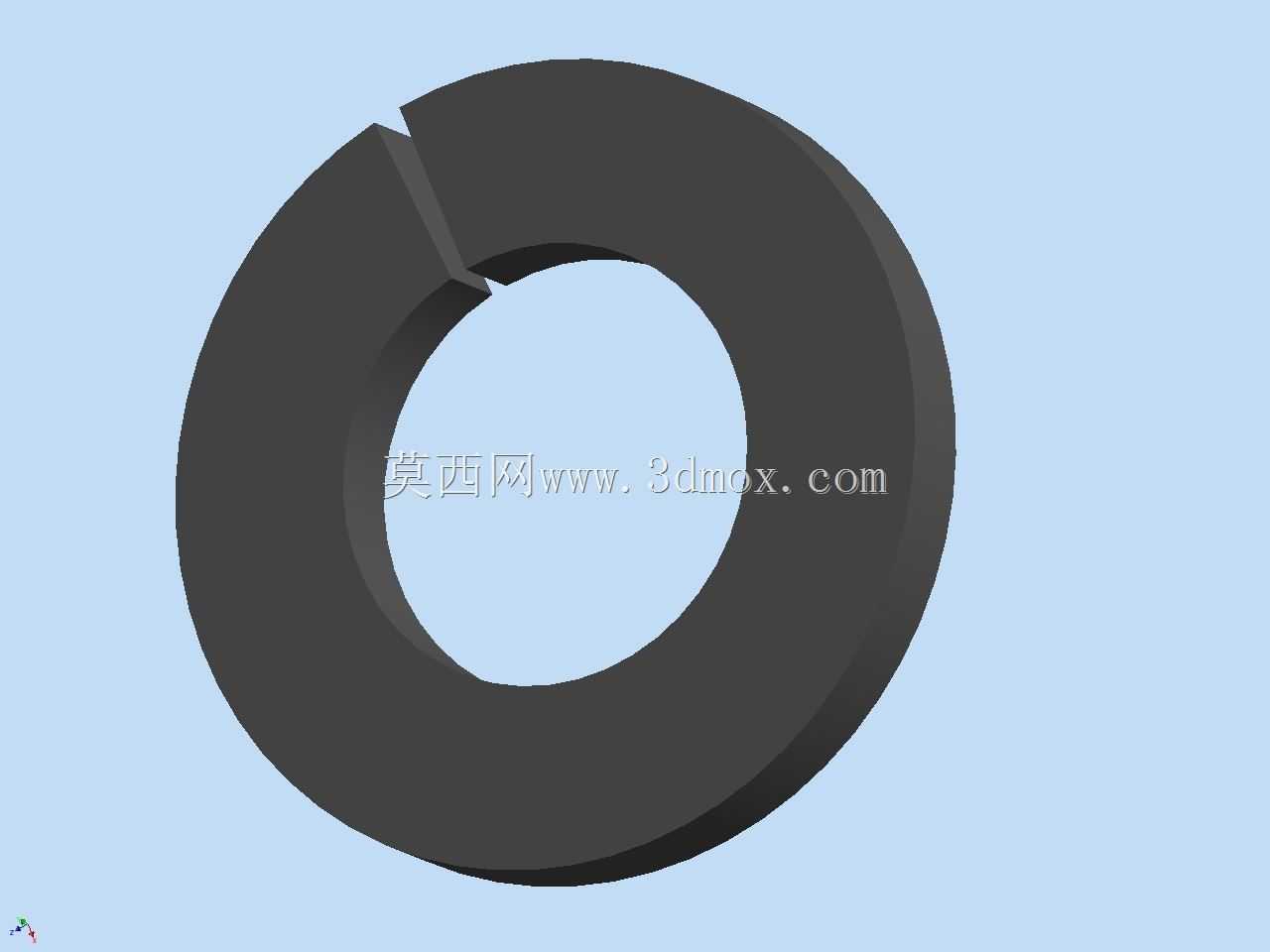

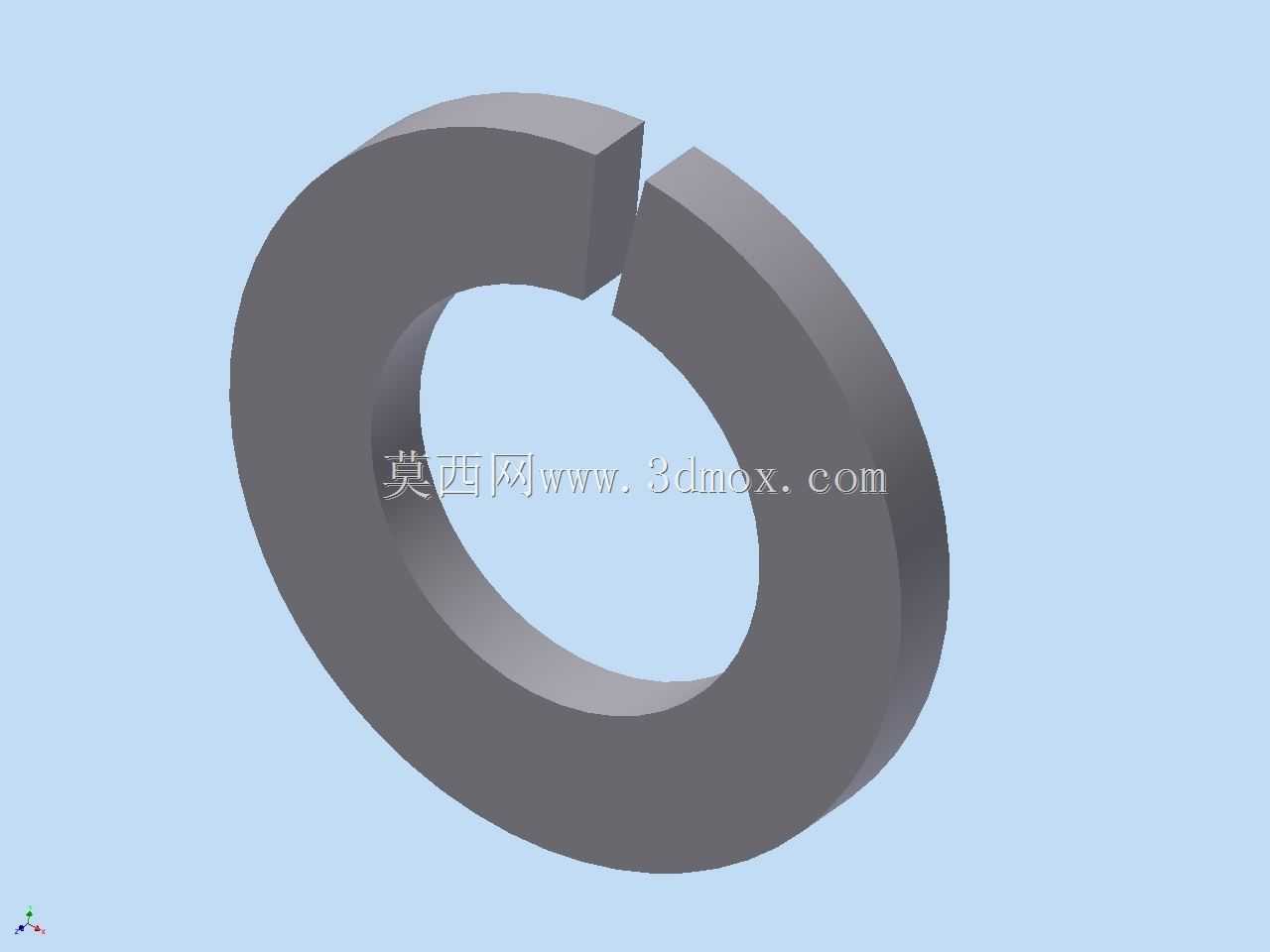

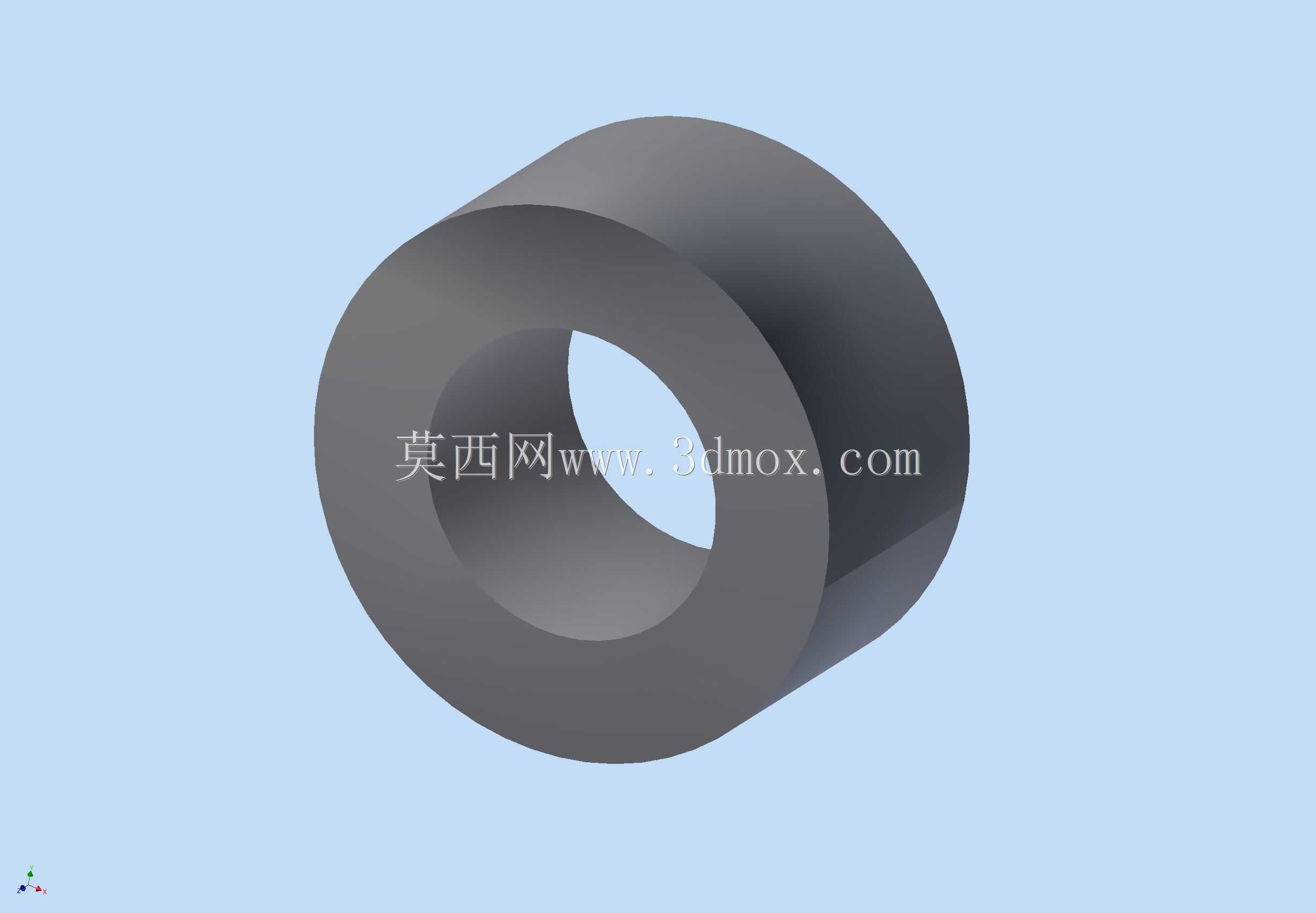

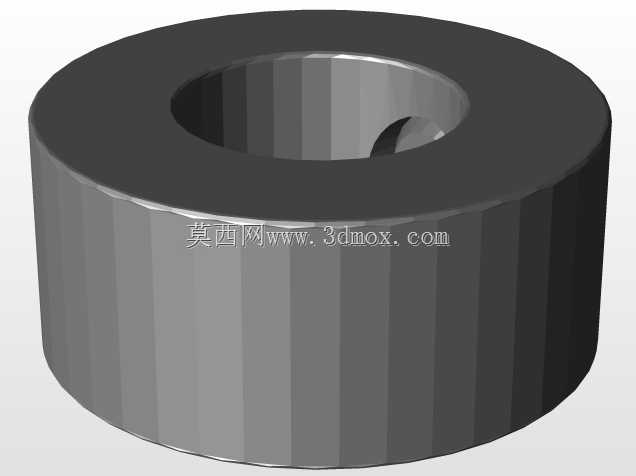

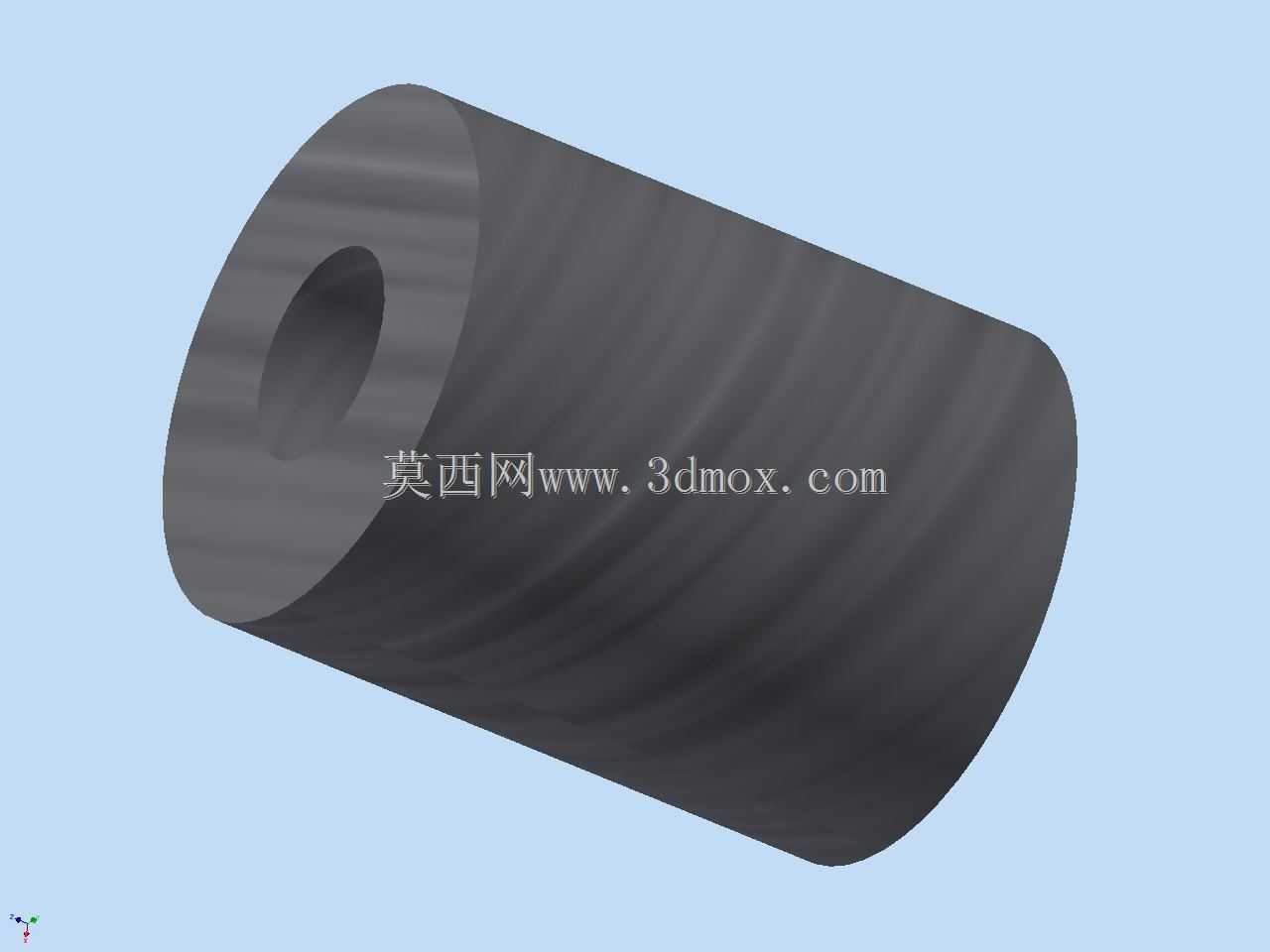

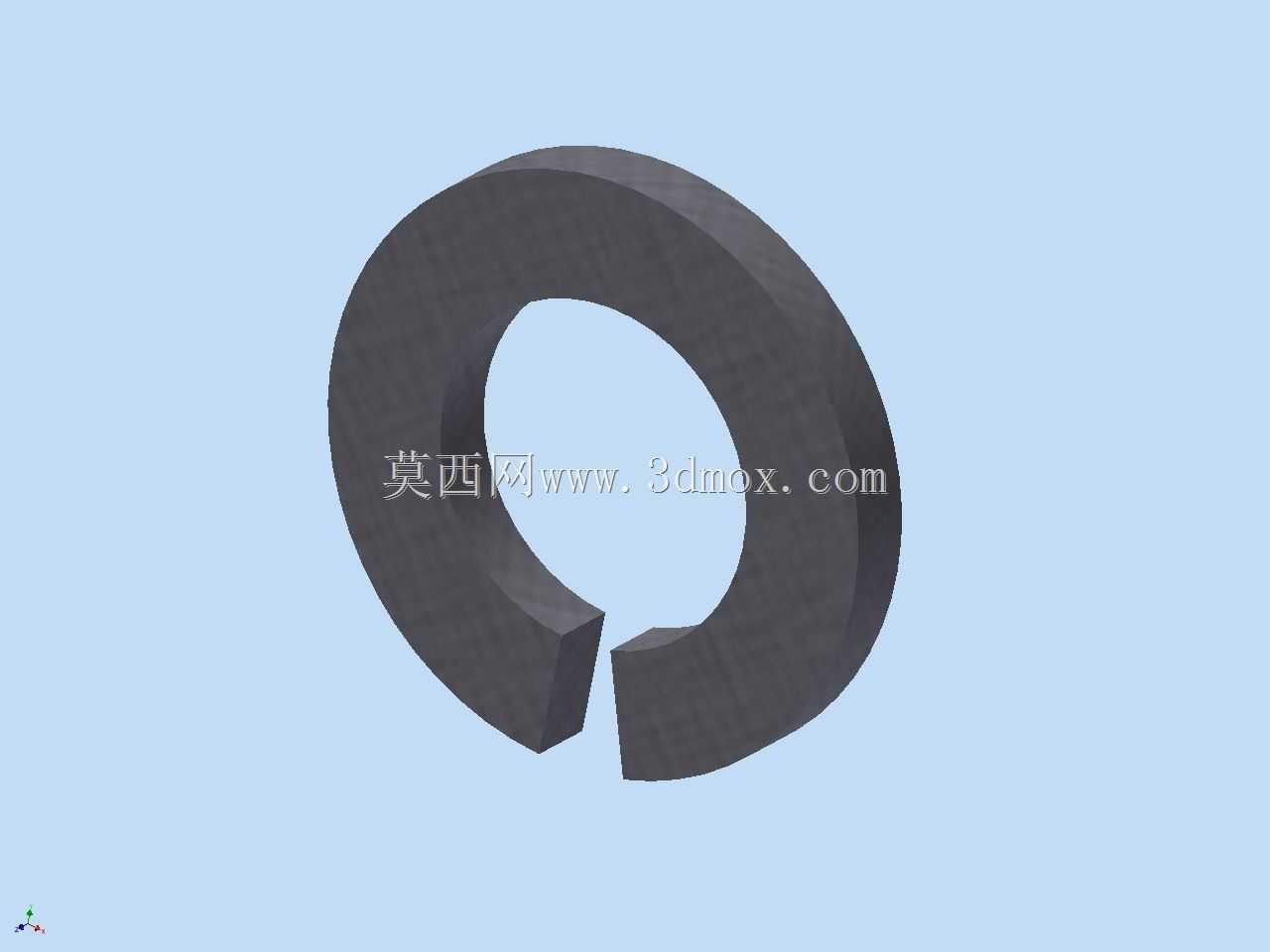

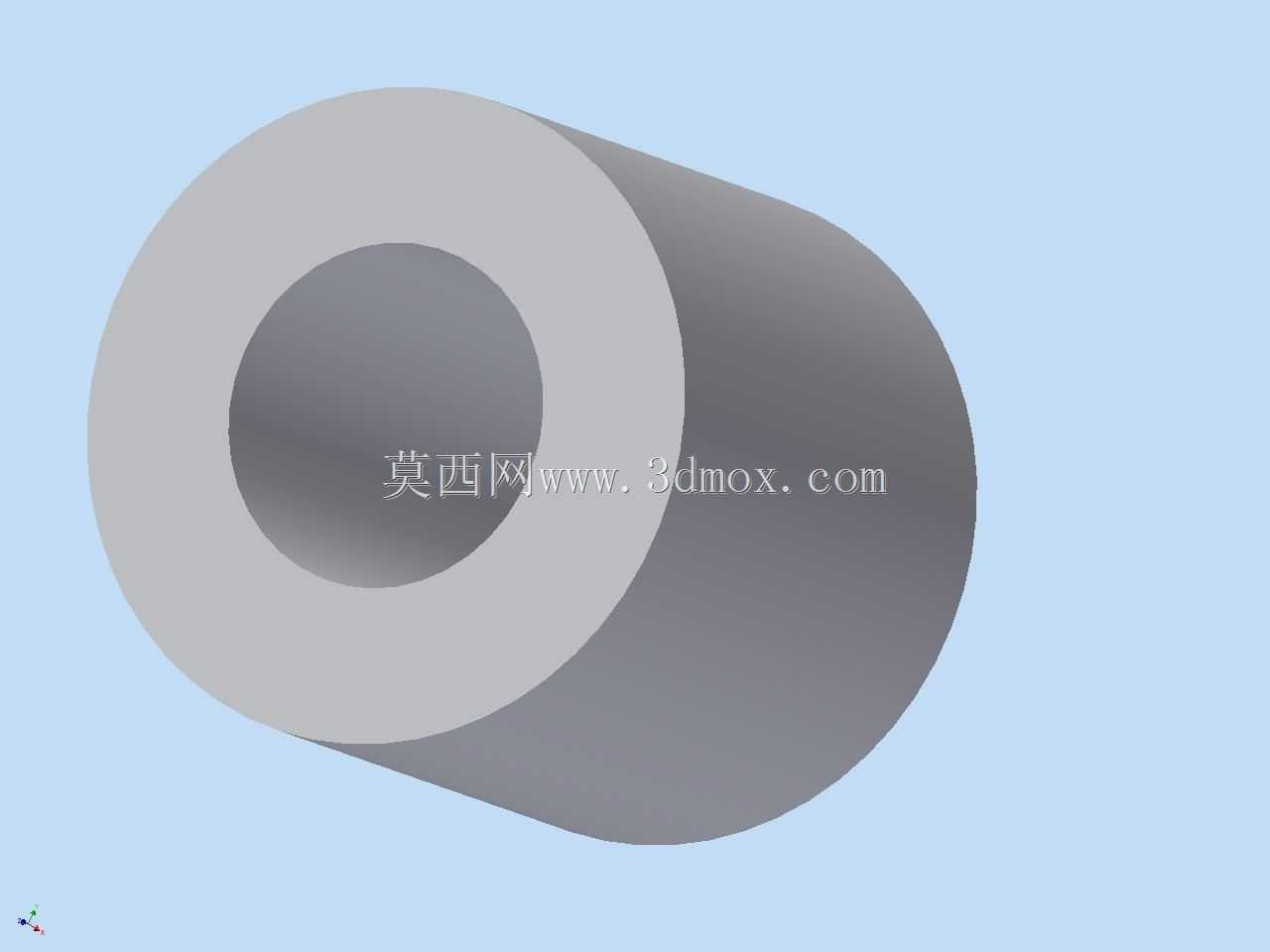

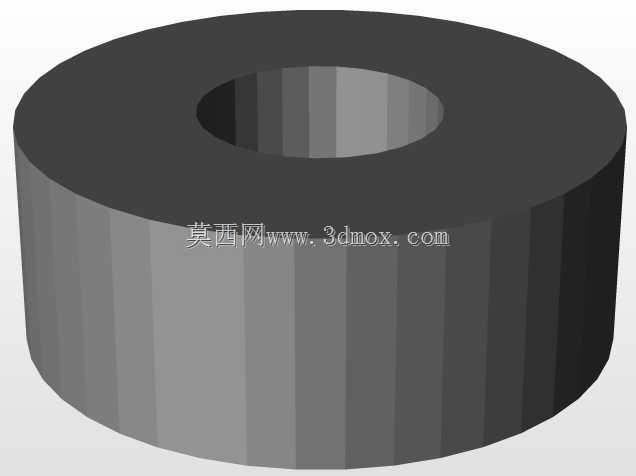

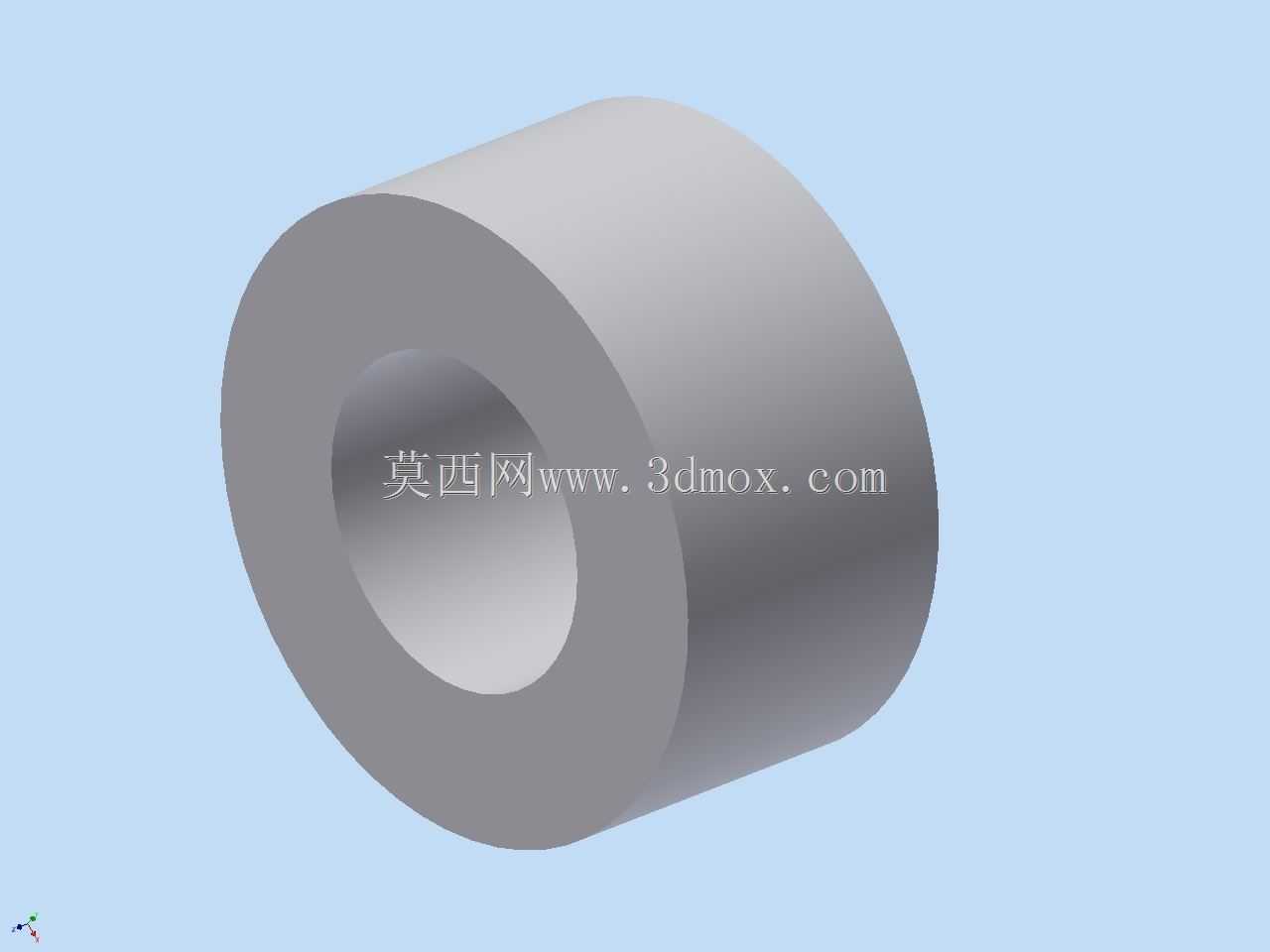

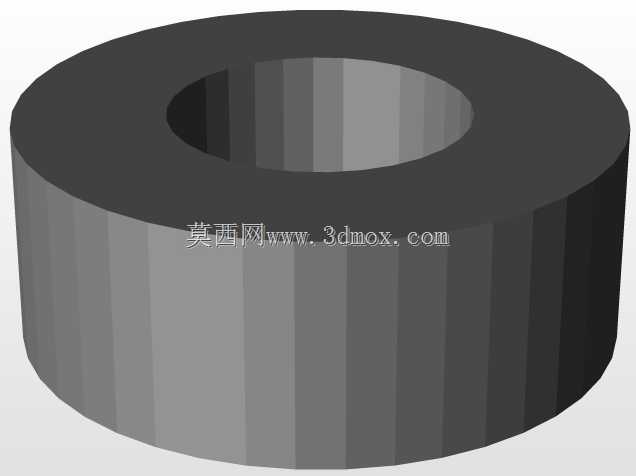

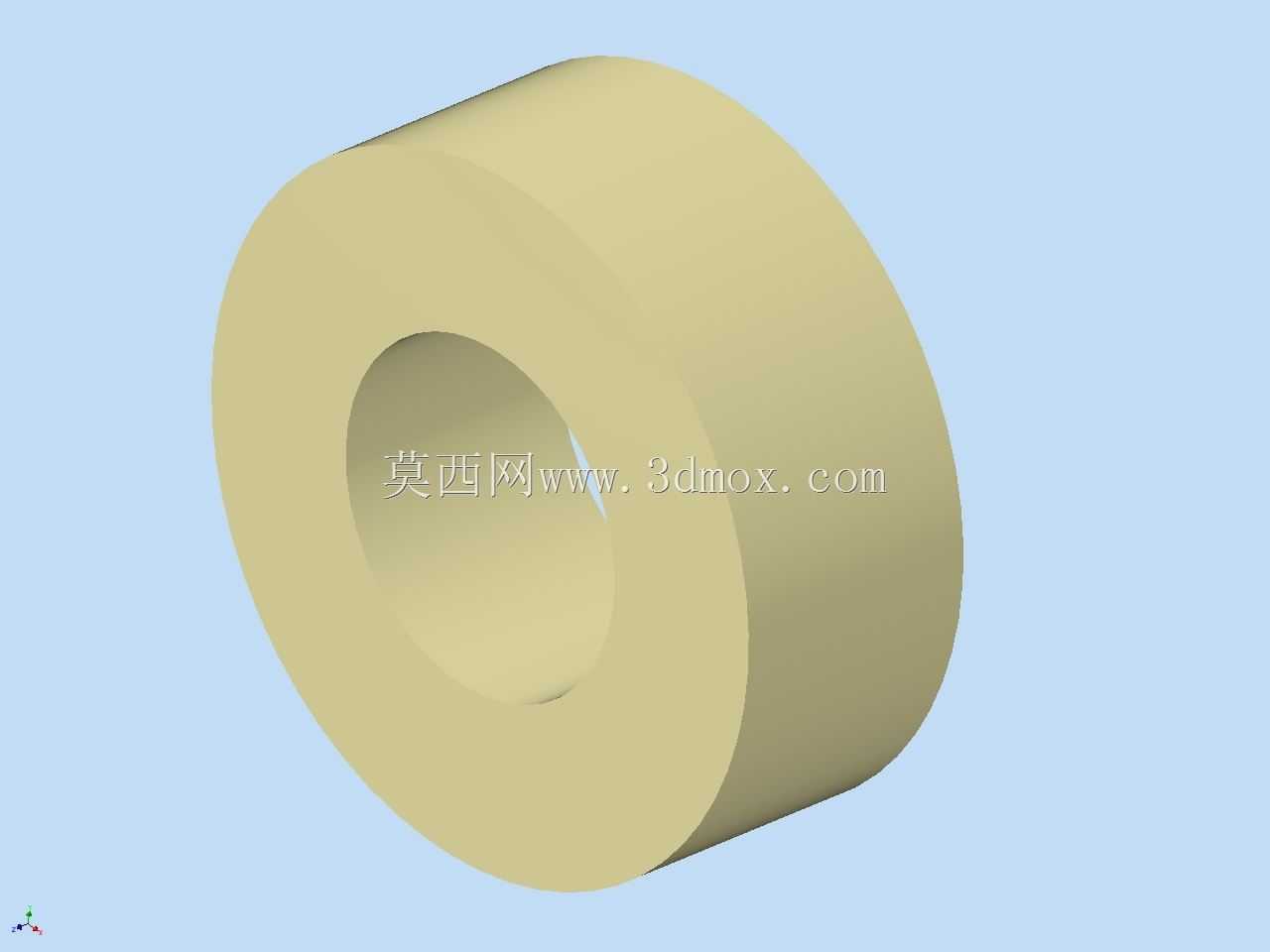

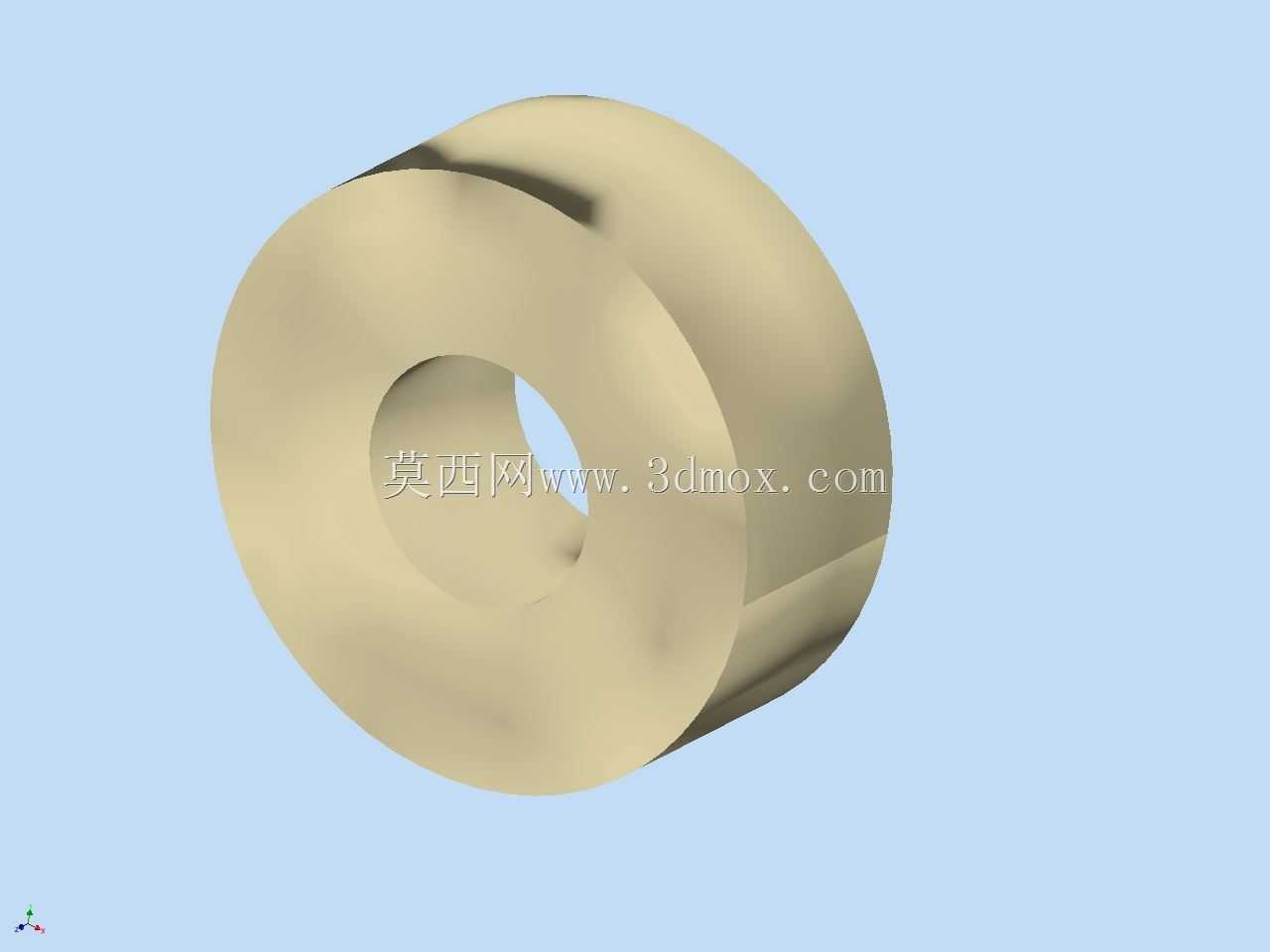

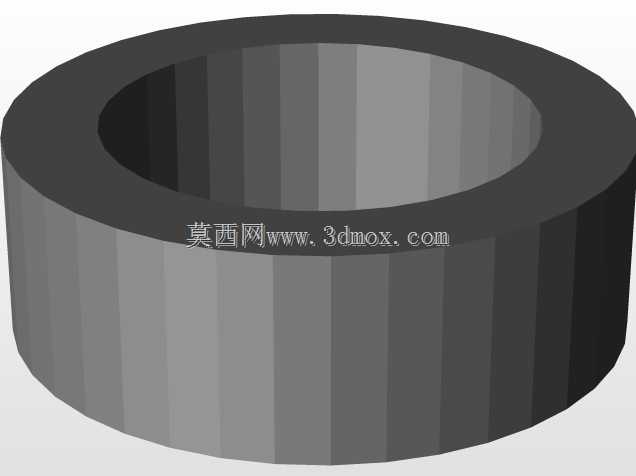

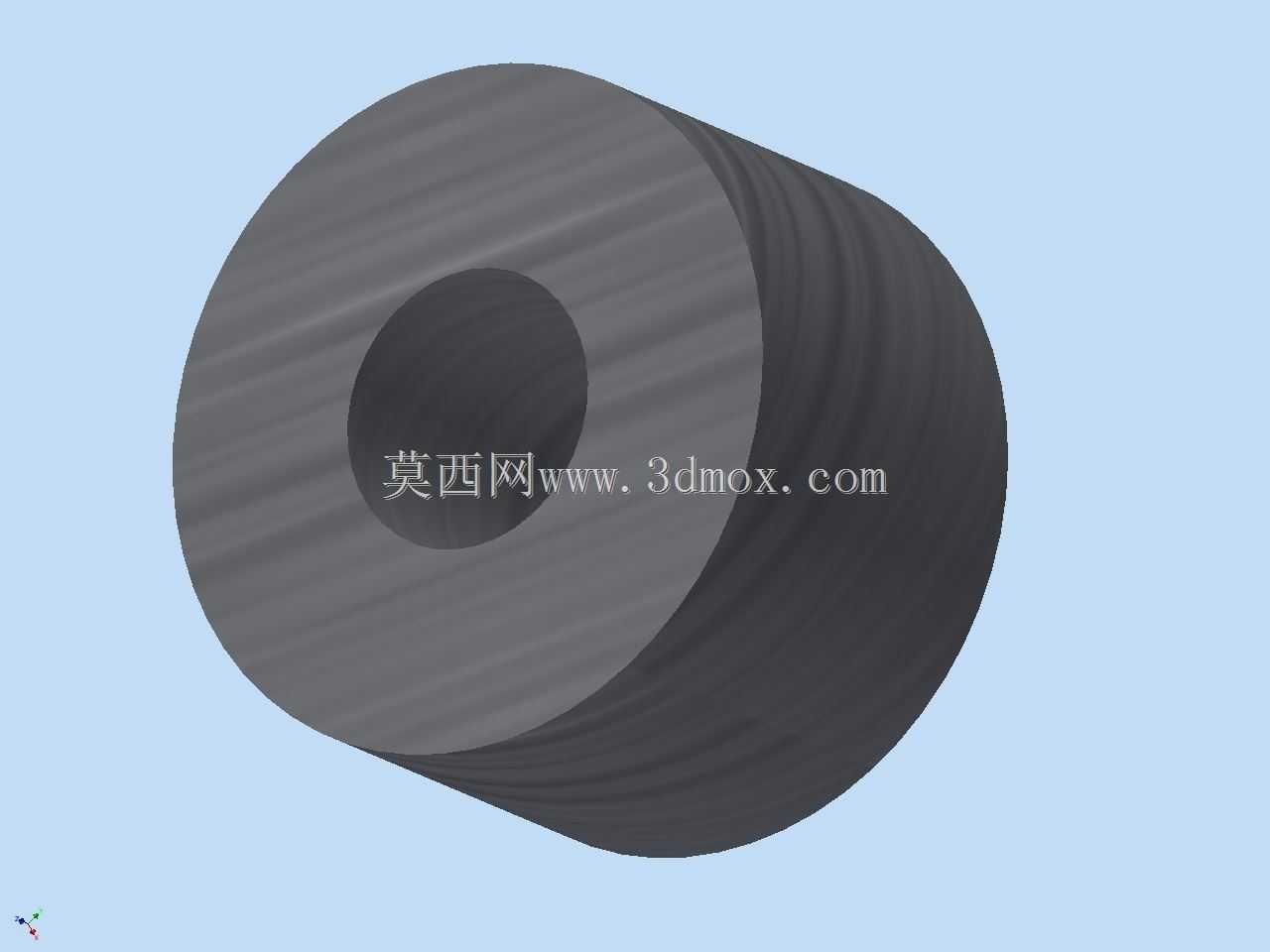

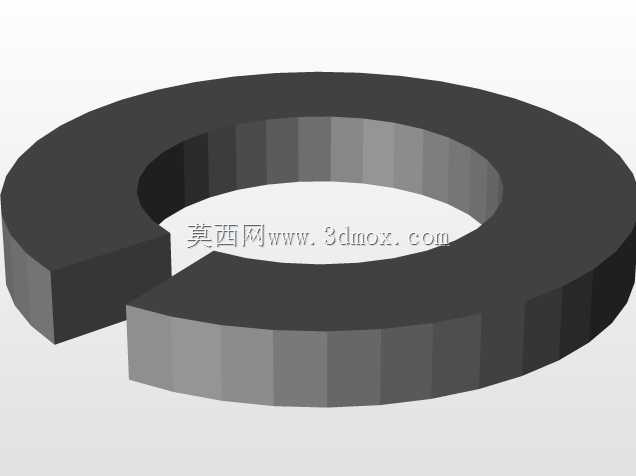

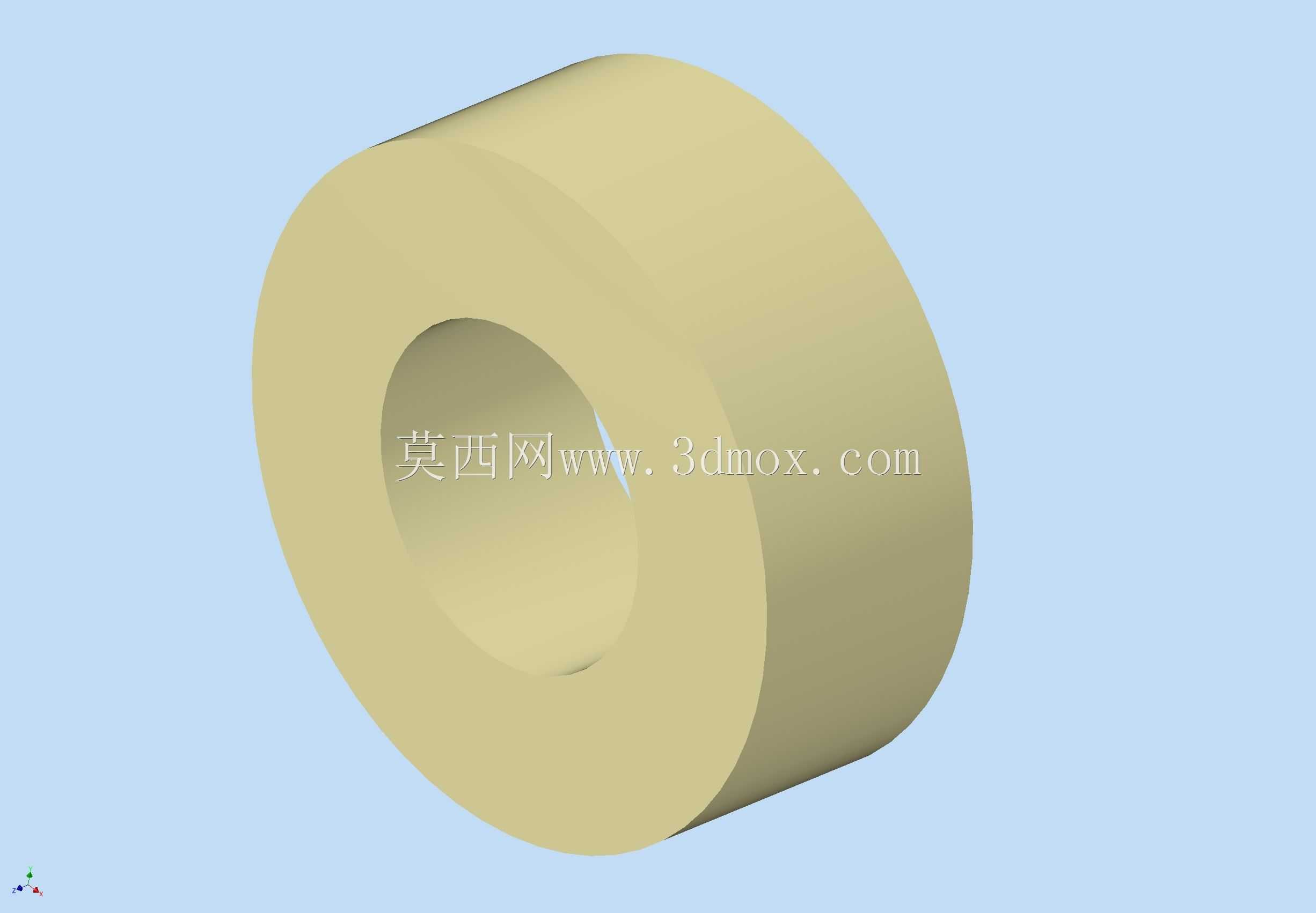

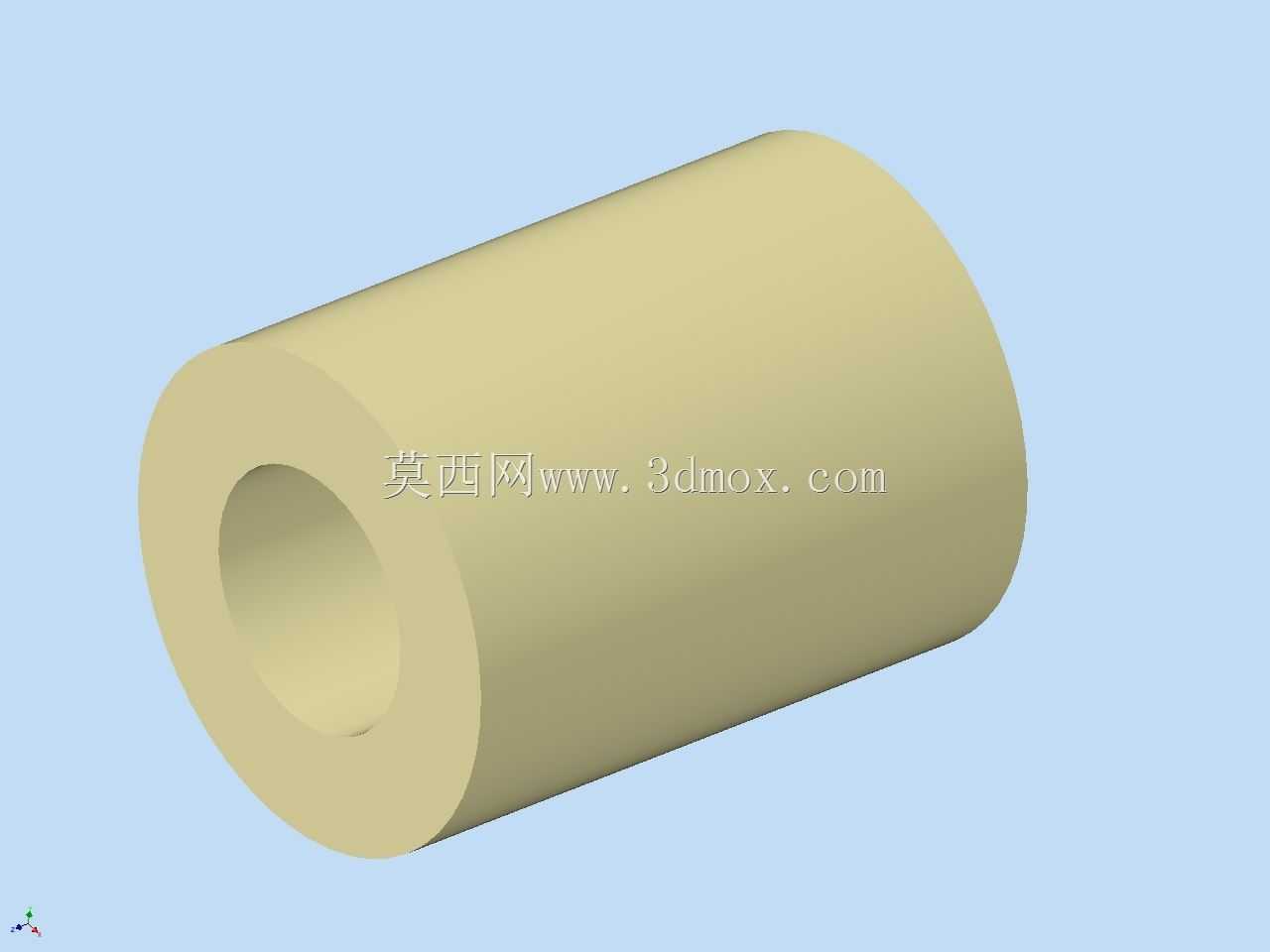

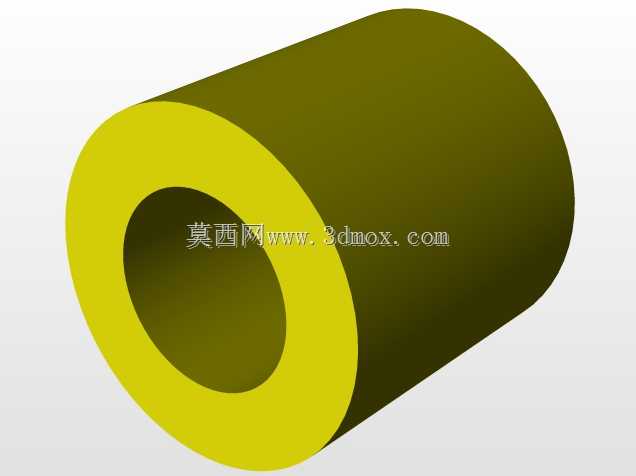

高精度环形密封垫圈三维结构设计

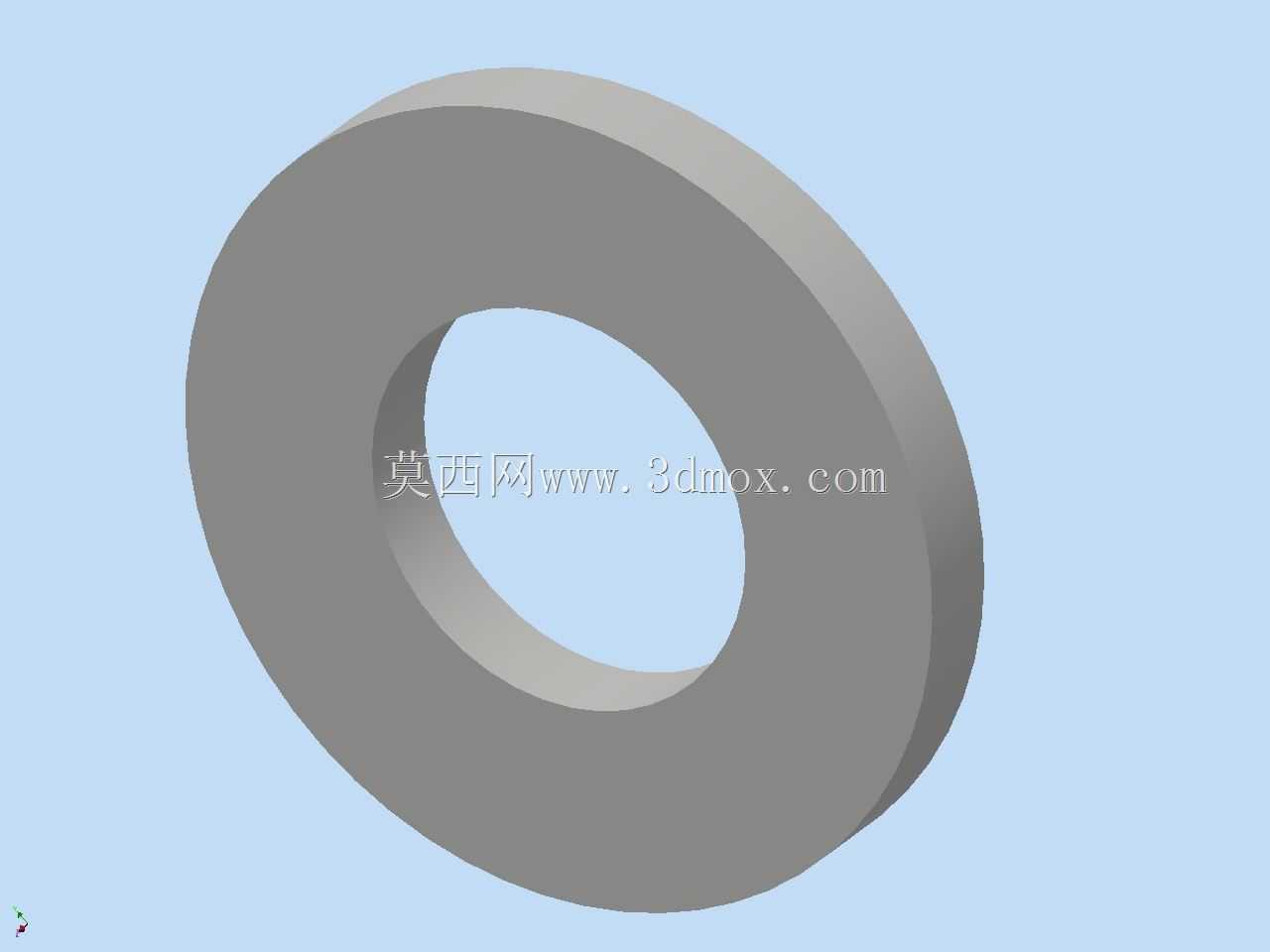

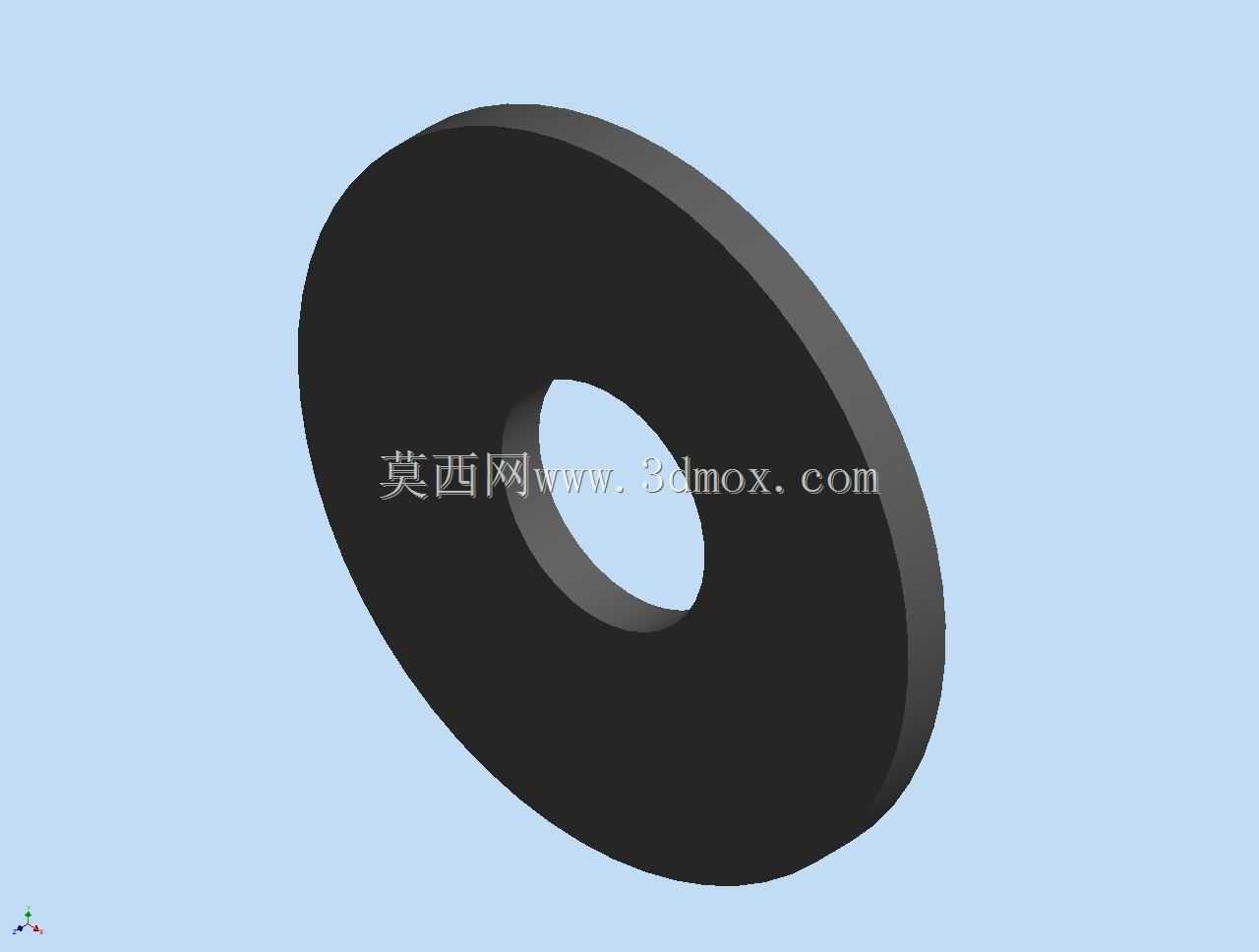

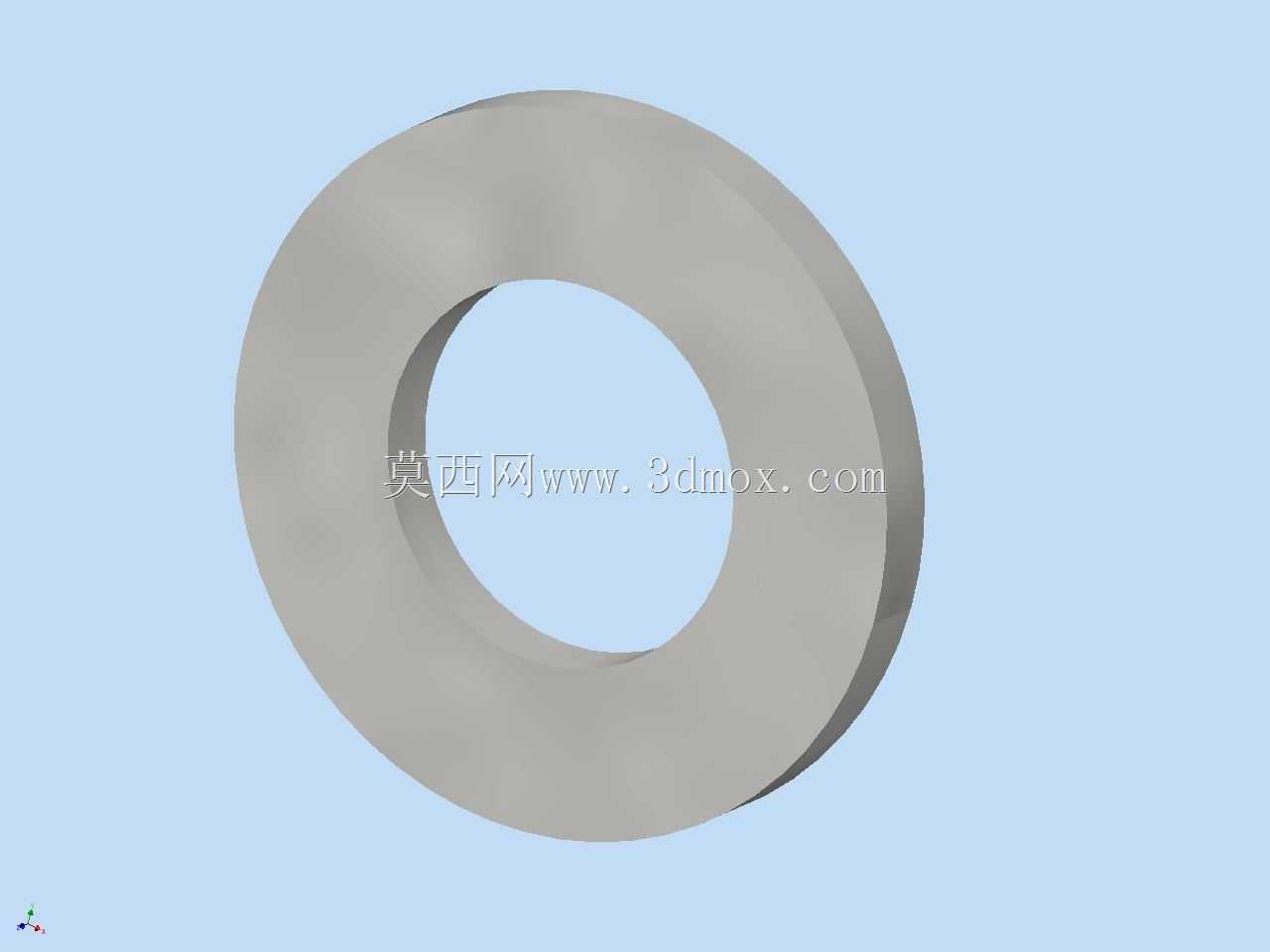

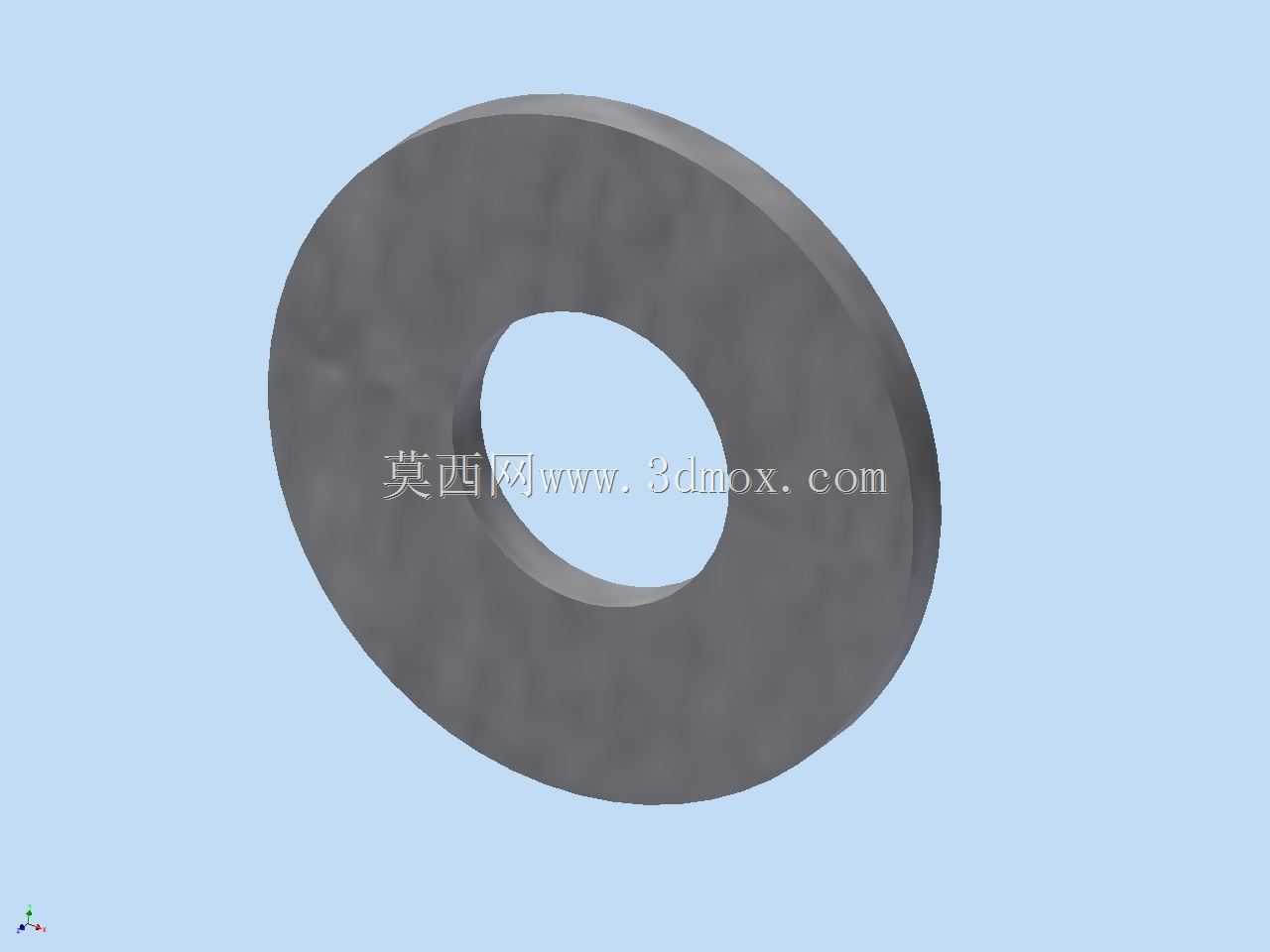

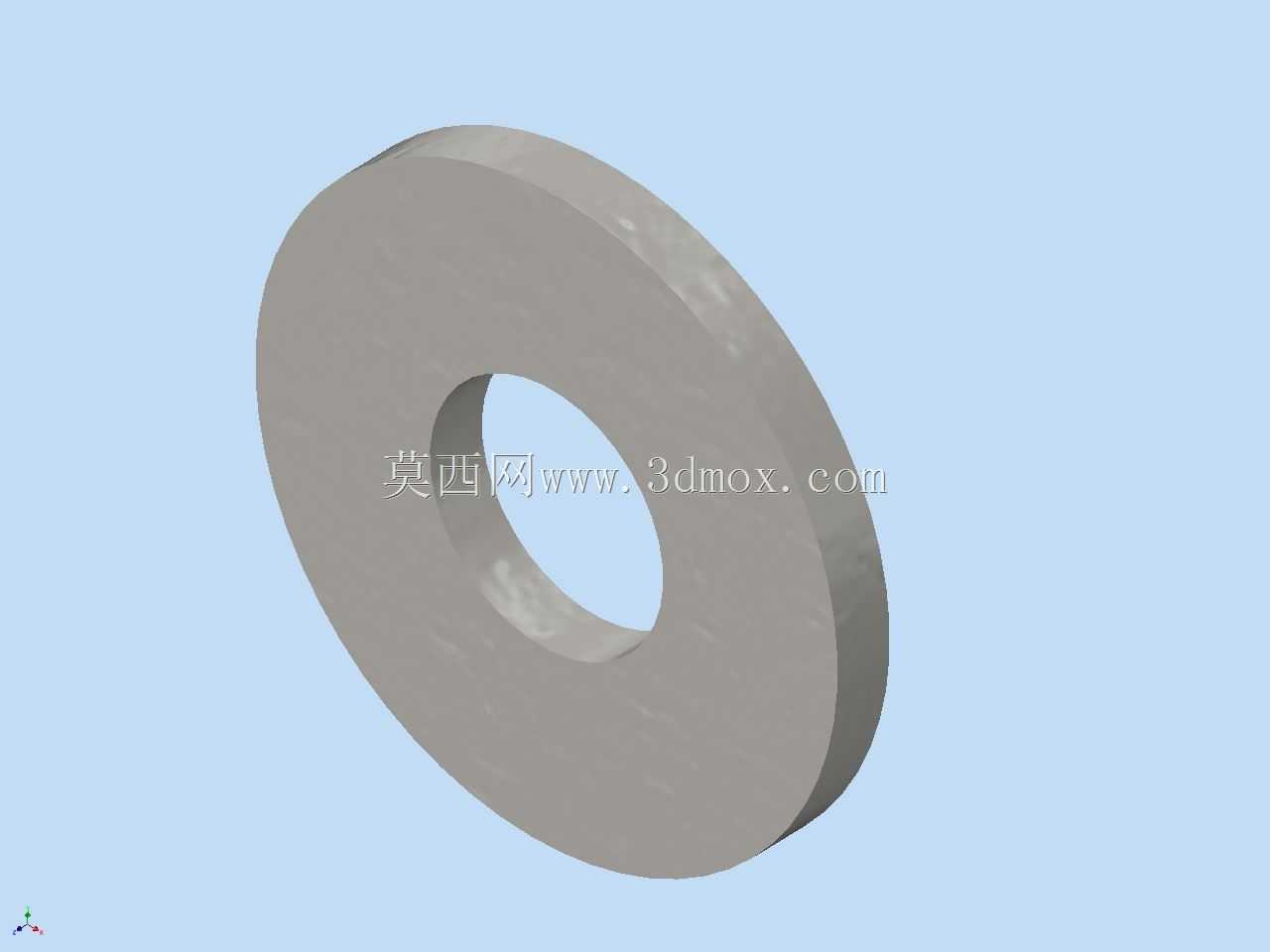

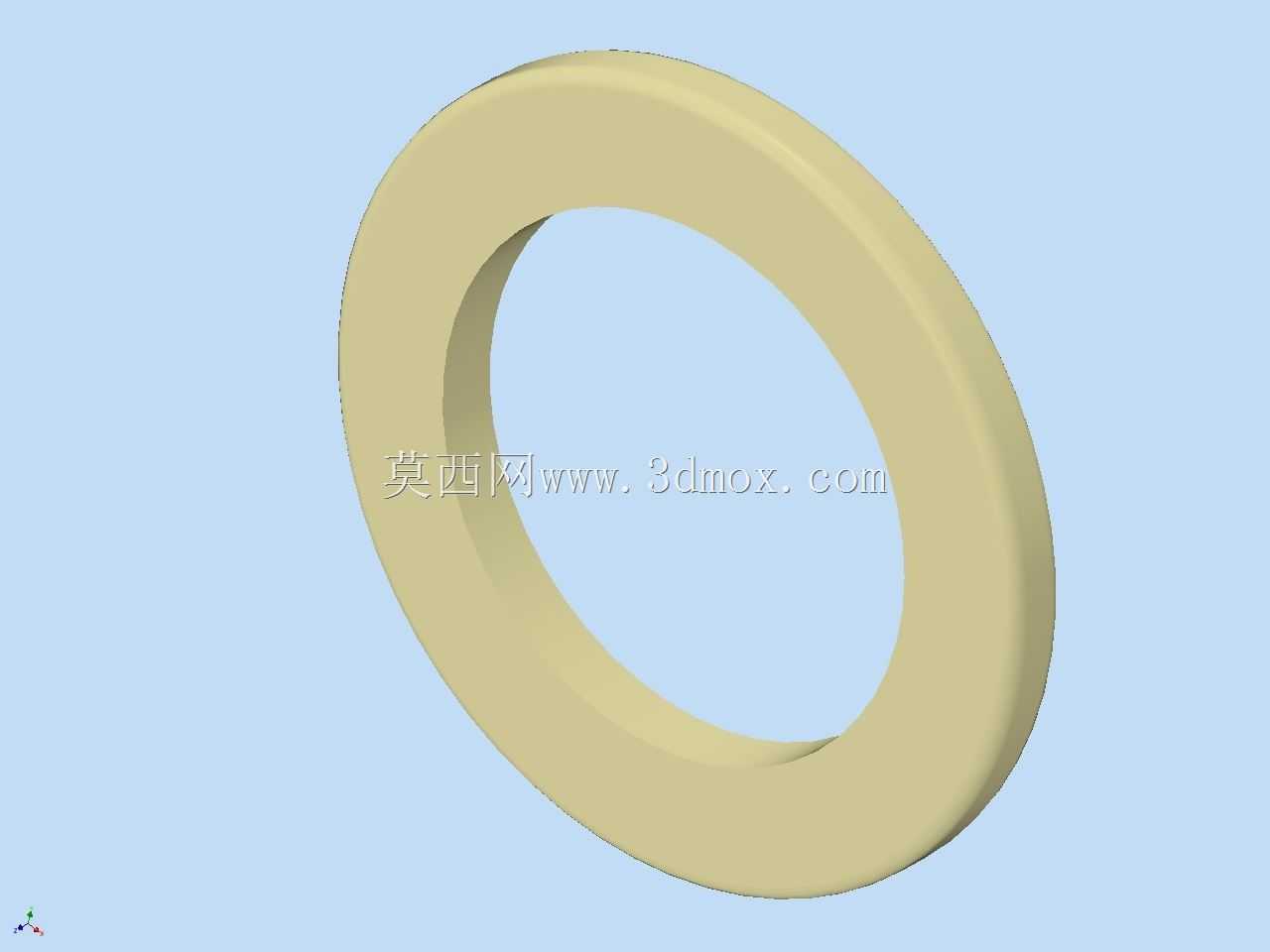

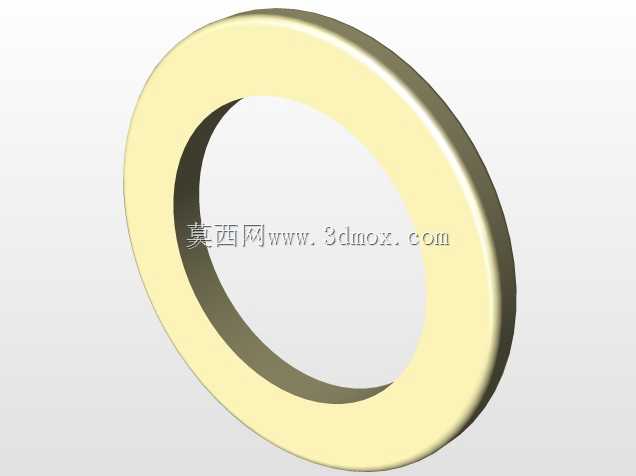

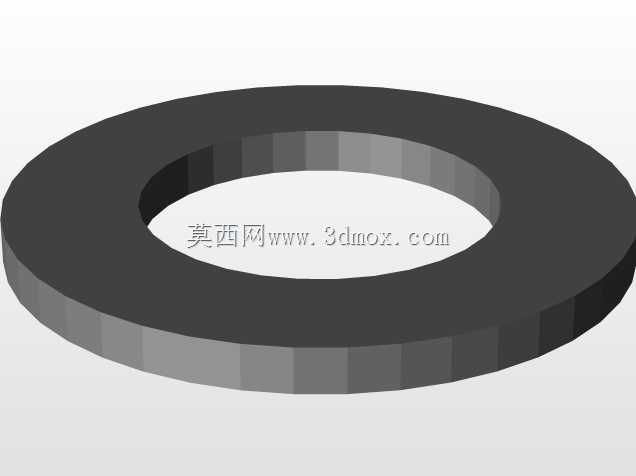

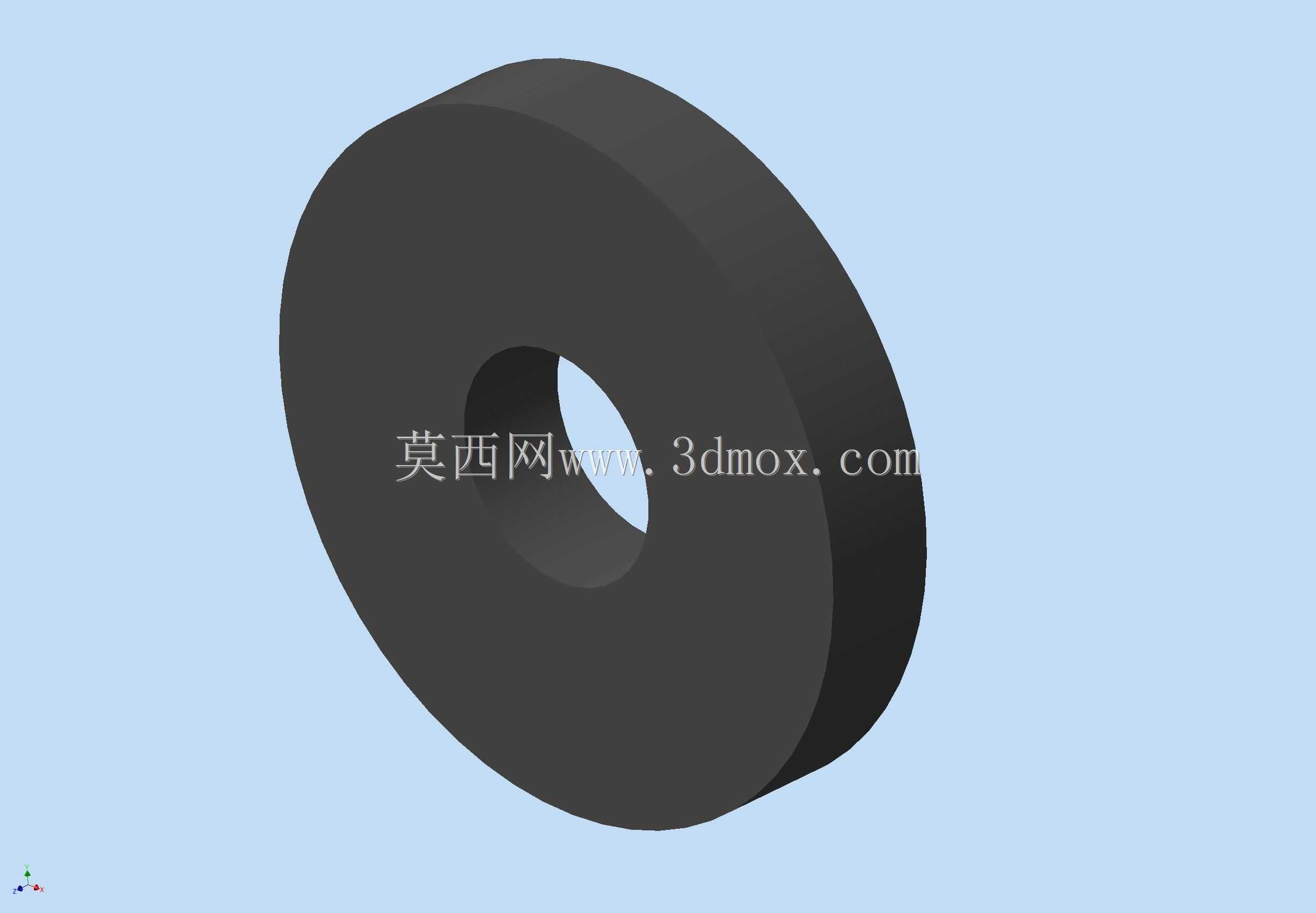

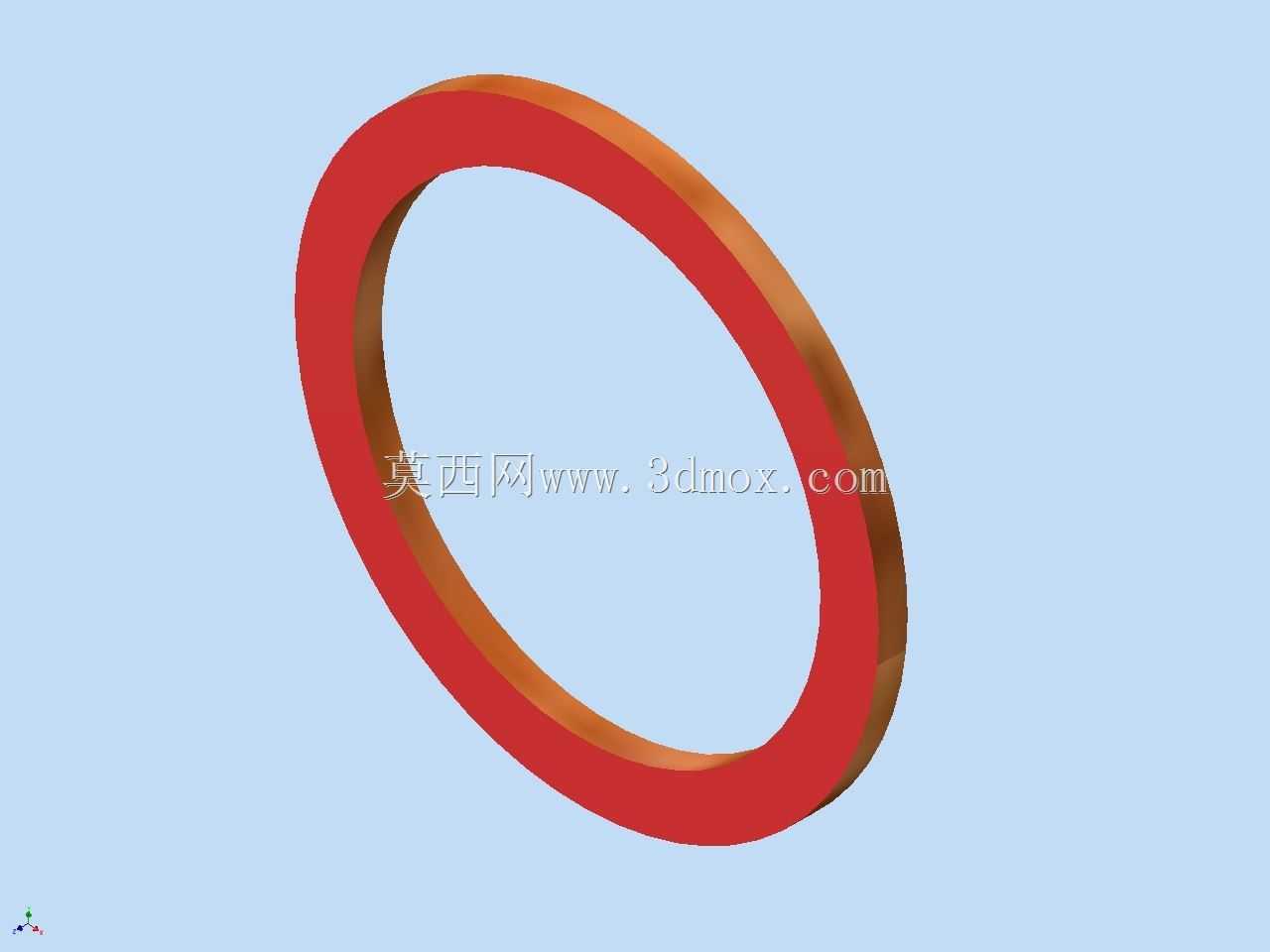

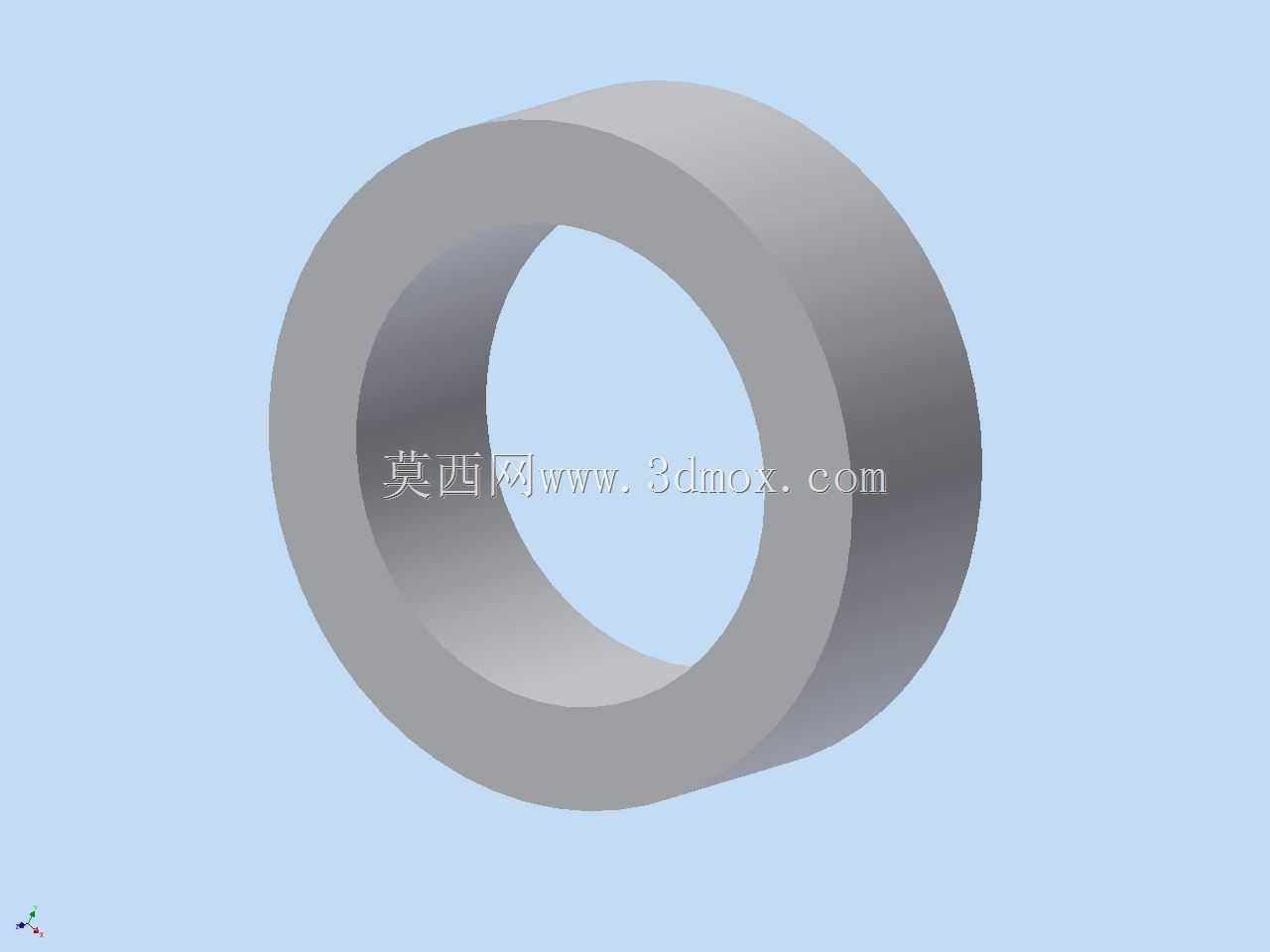

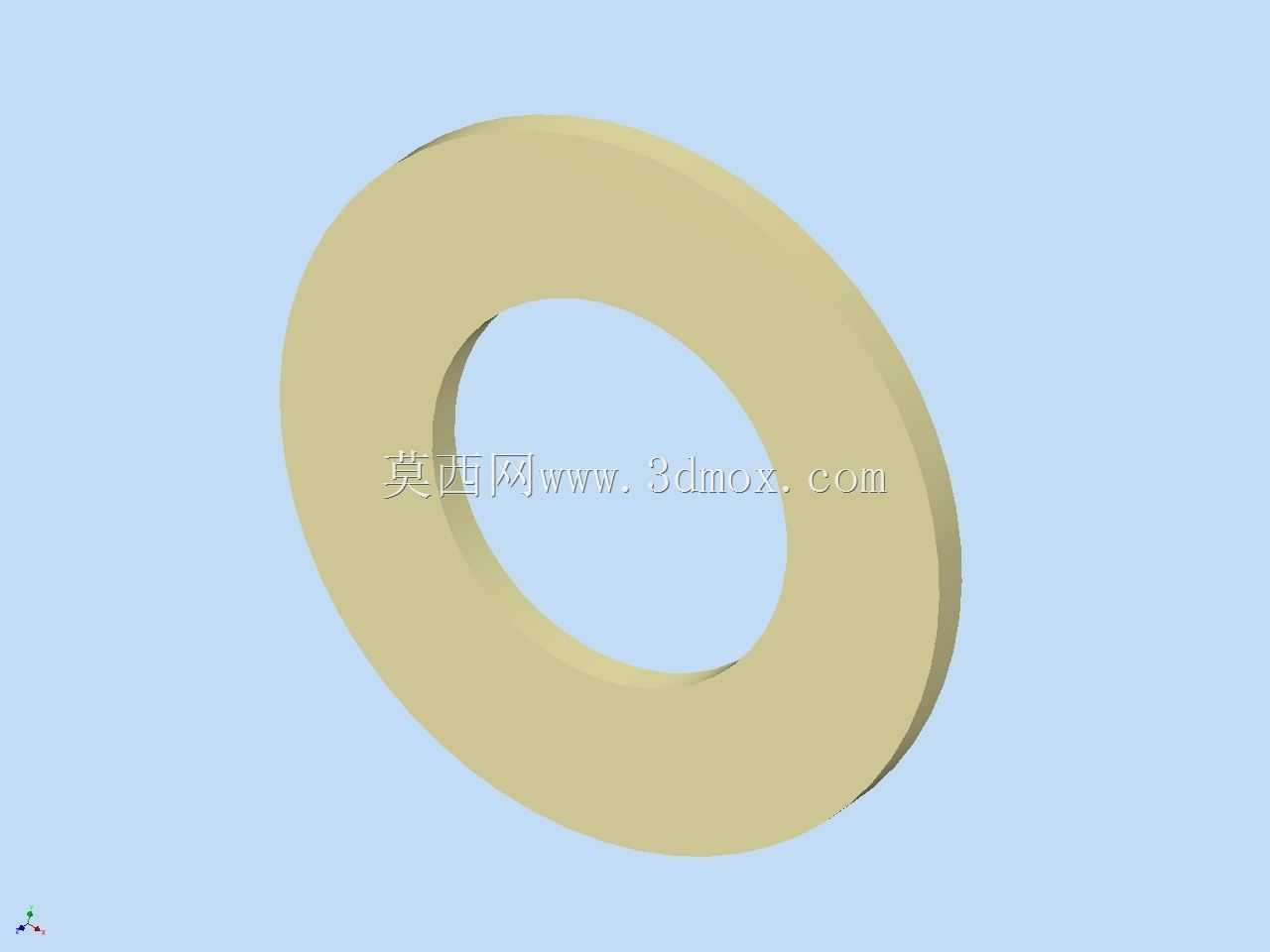

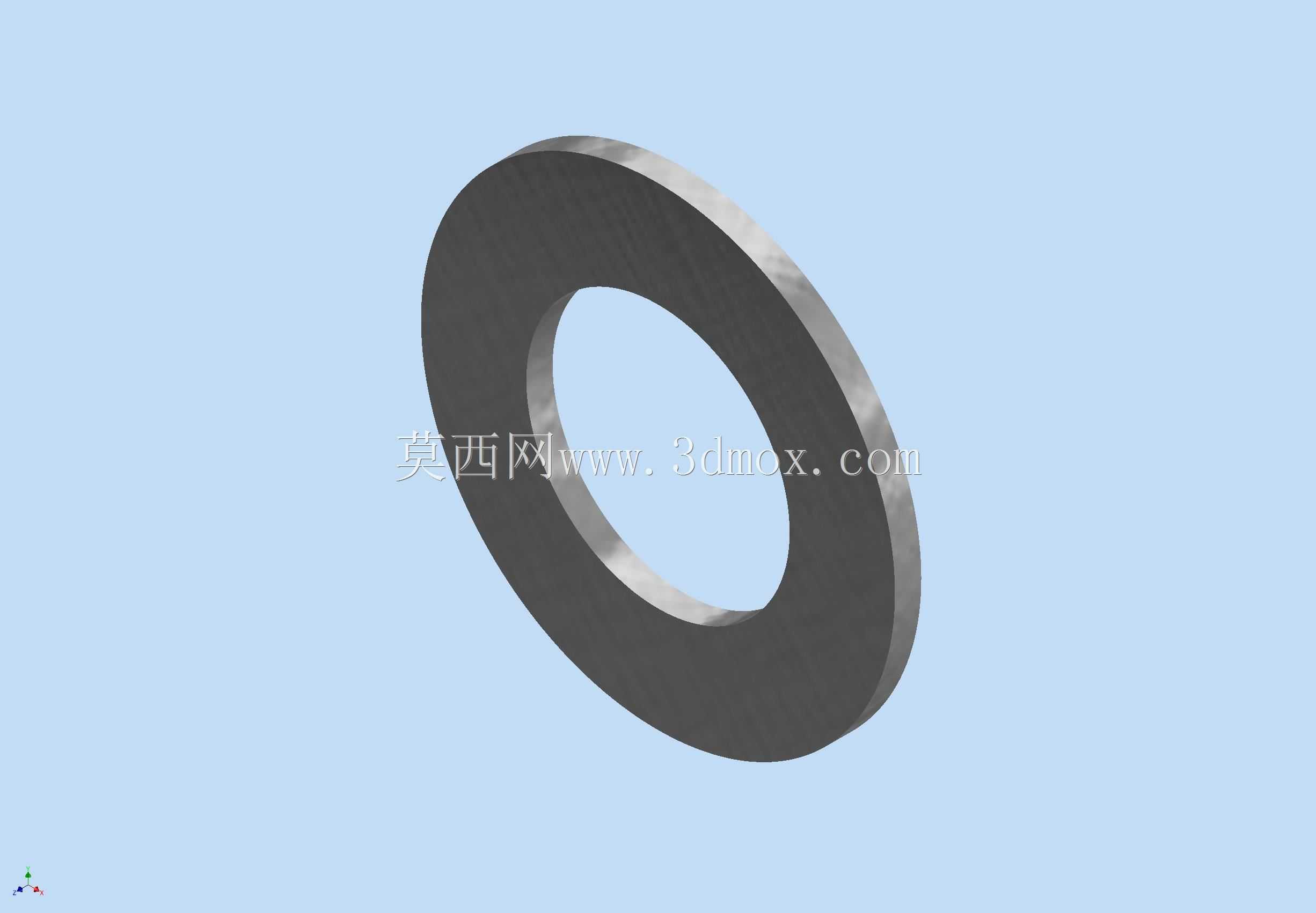

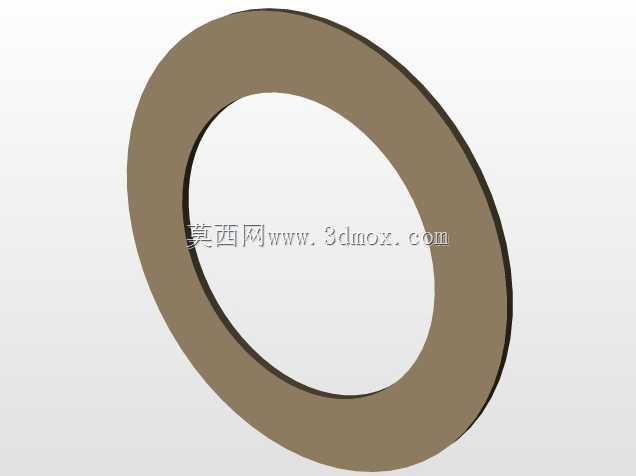

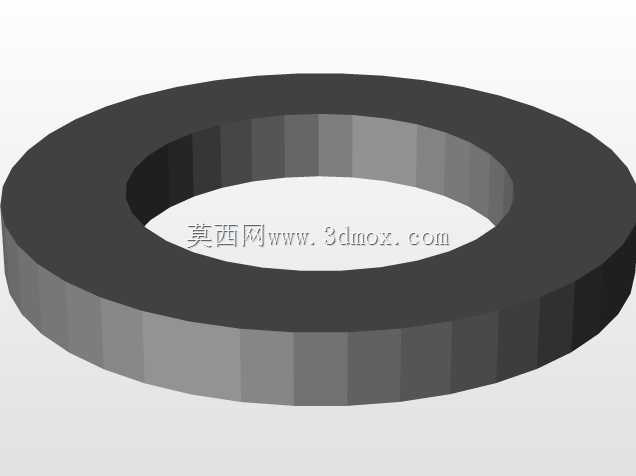

　　在日常的机械结构设计、小型自动化设备搭建以及非标治具开发过程中，密封与紧固件的选型往往是容易被忽略却直接影响设备运行稳定性的环节，这类环形垫圈作为基础连接件，广泛应用在气动回路接头密封、小型液压支路静密封、电子设备壳体接缝防尘、步进电机接线端绝缘隔离、小型加热模组端面密封等场景中，很多时候标准件的尺寸偏差或者材质不匹配，会直接导致设备试运行阶段出现漏气、渗液、绝缘失效、紧固件松动等问题，反复拆改调整会耗费大量的现场调试时间。做这类环形构件的三维建模时，首先要明确实际安装边界的约束条件，不能只照着标准件手册的公称尺寸直接绘制，要先确认对接的两个安装面的平面度、安装孔的倒角尺寸、对接接头的螺纹规格，比如常见的小型气路接头配合场景，

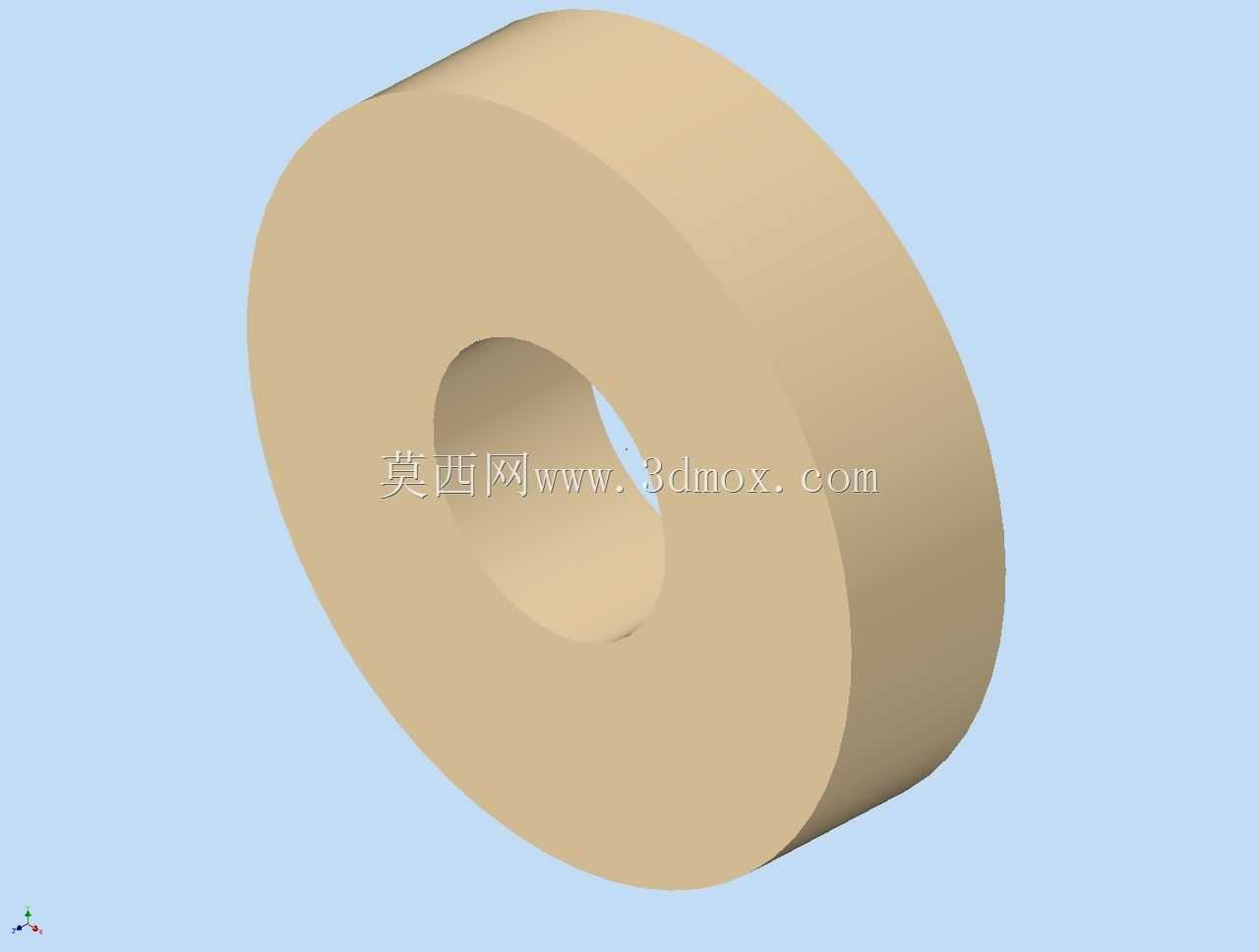

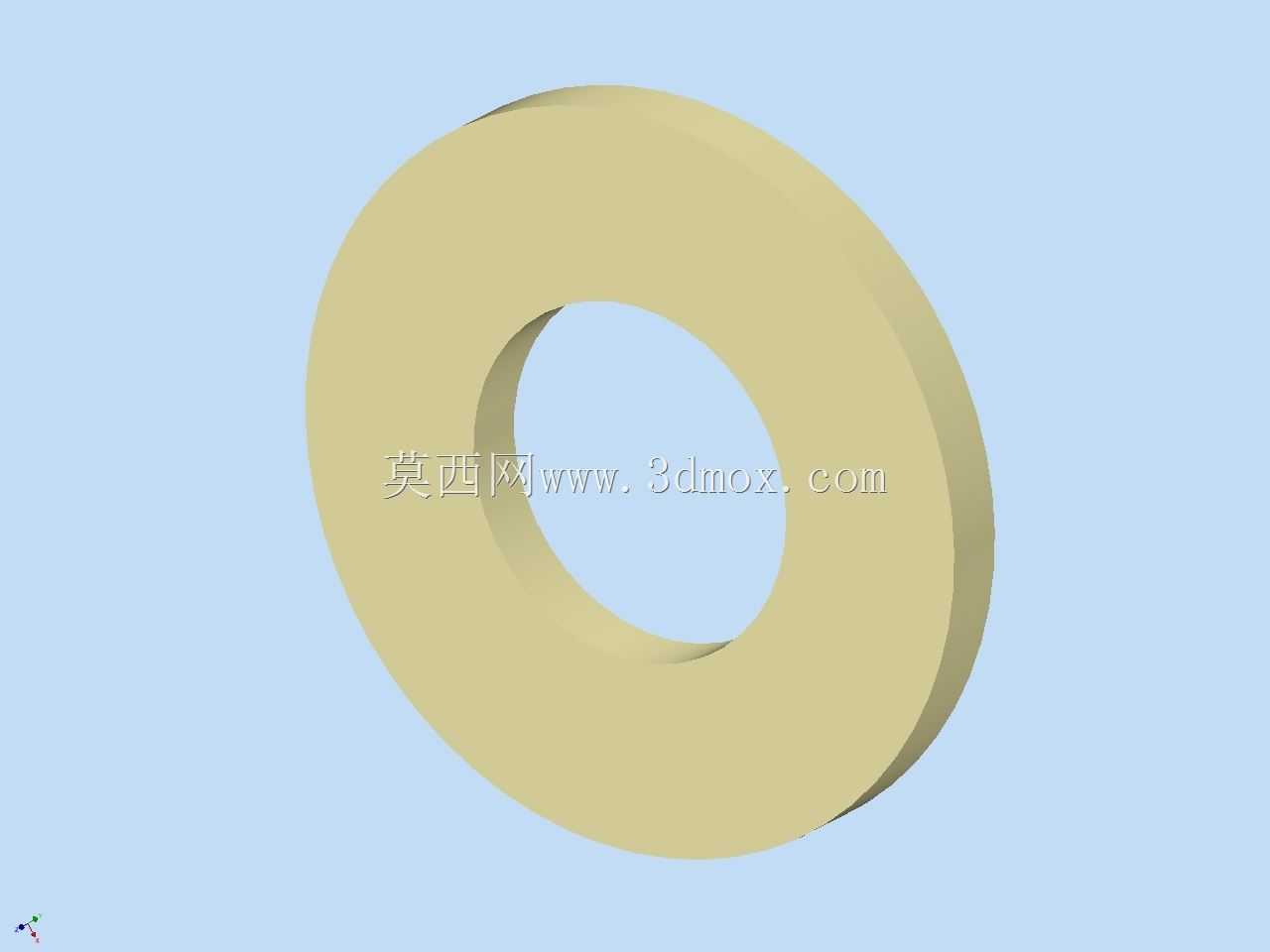

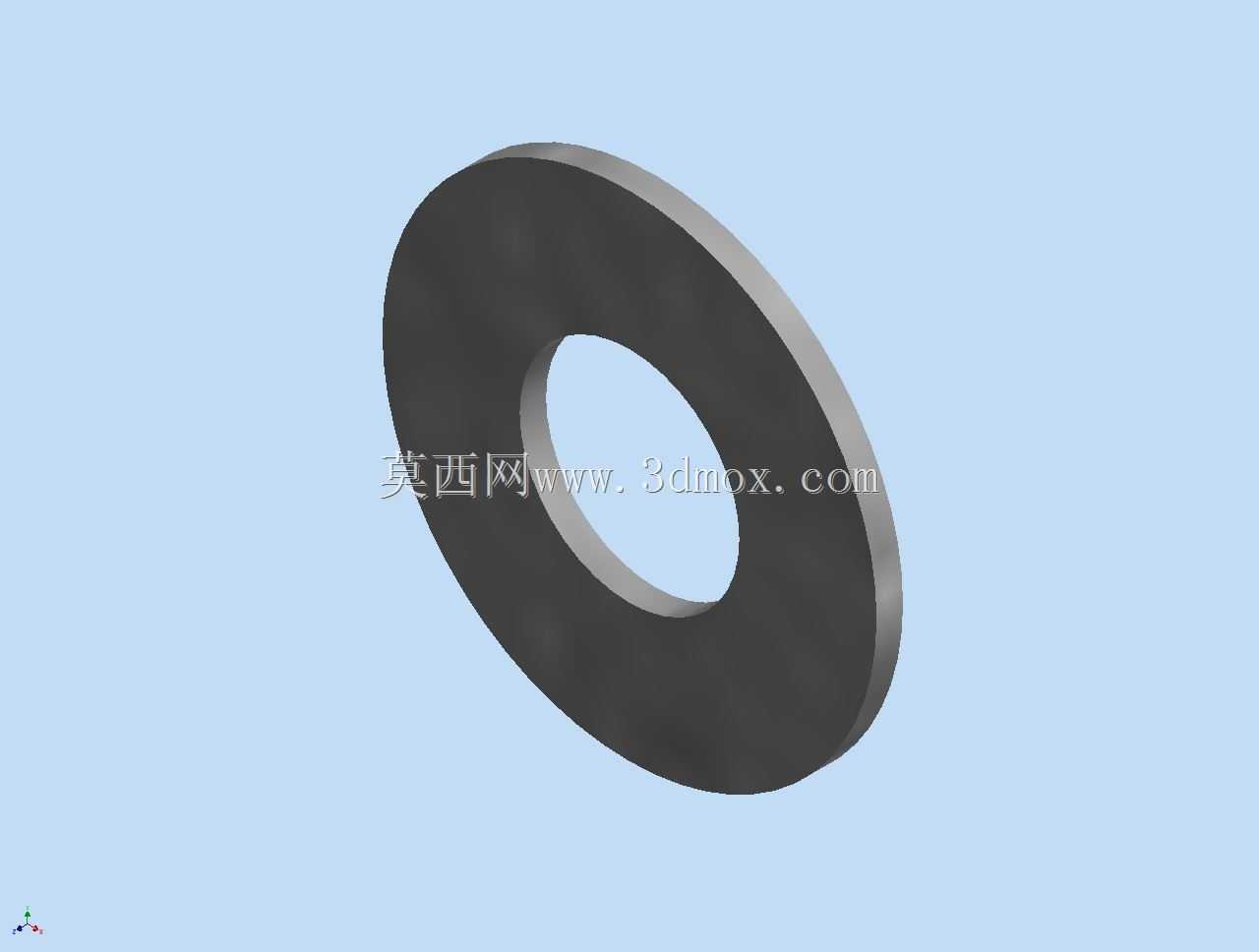

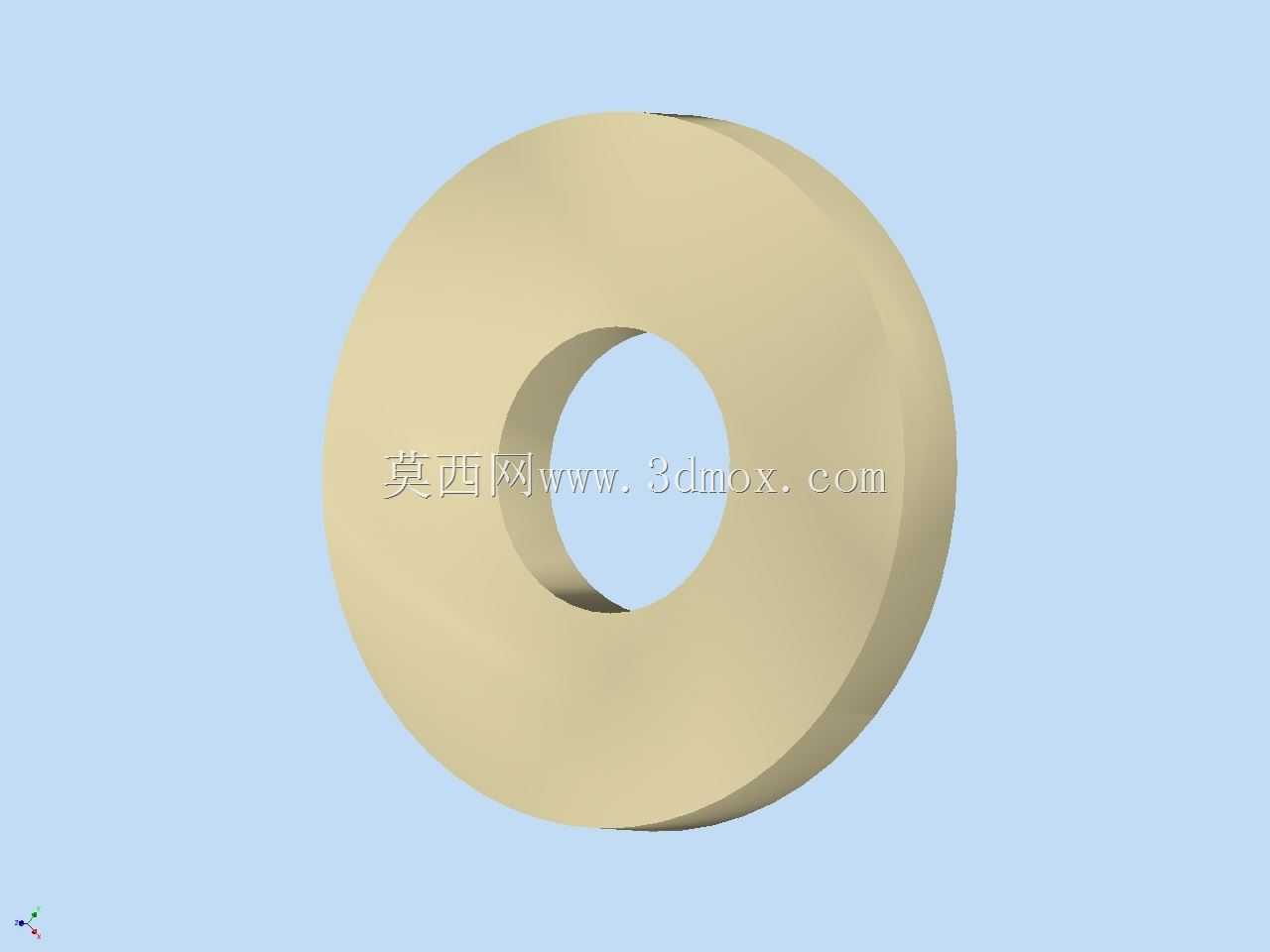

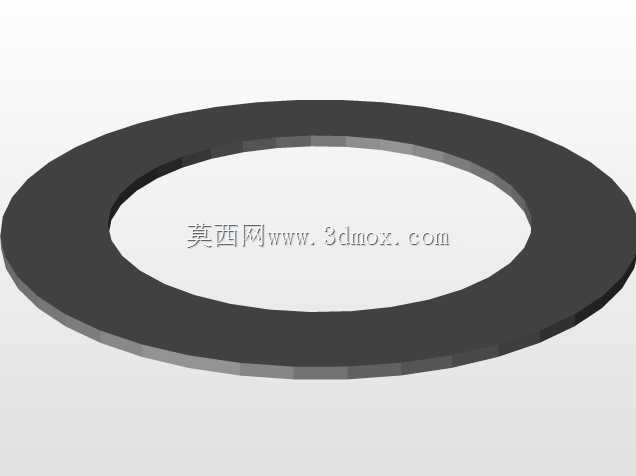

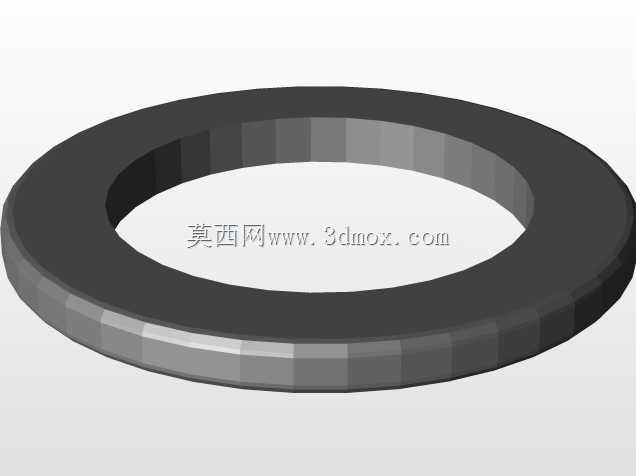

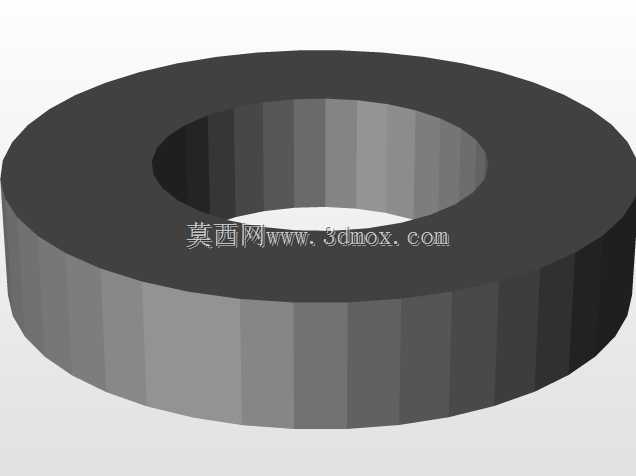

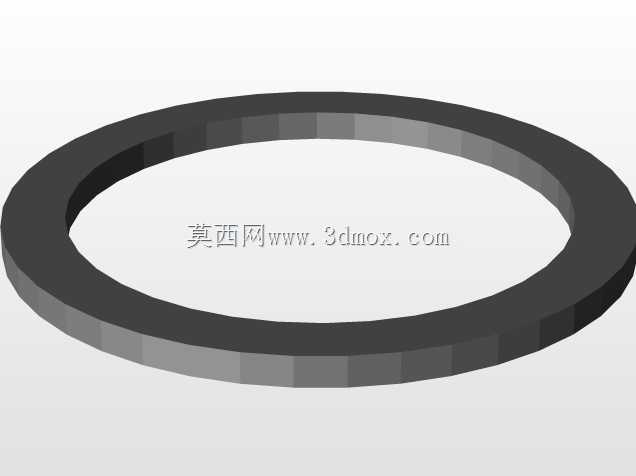

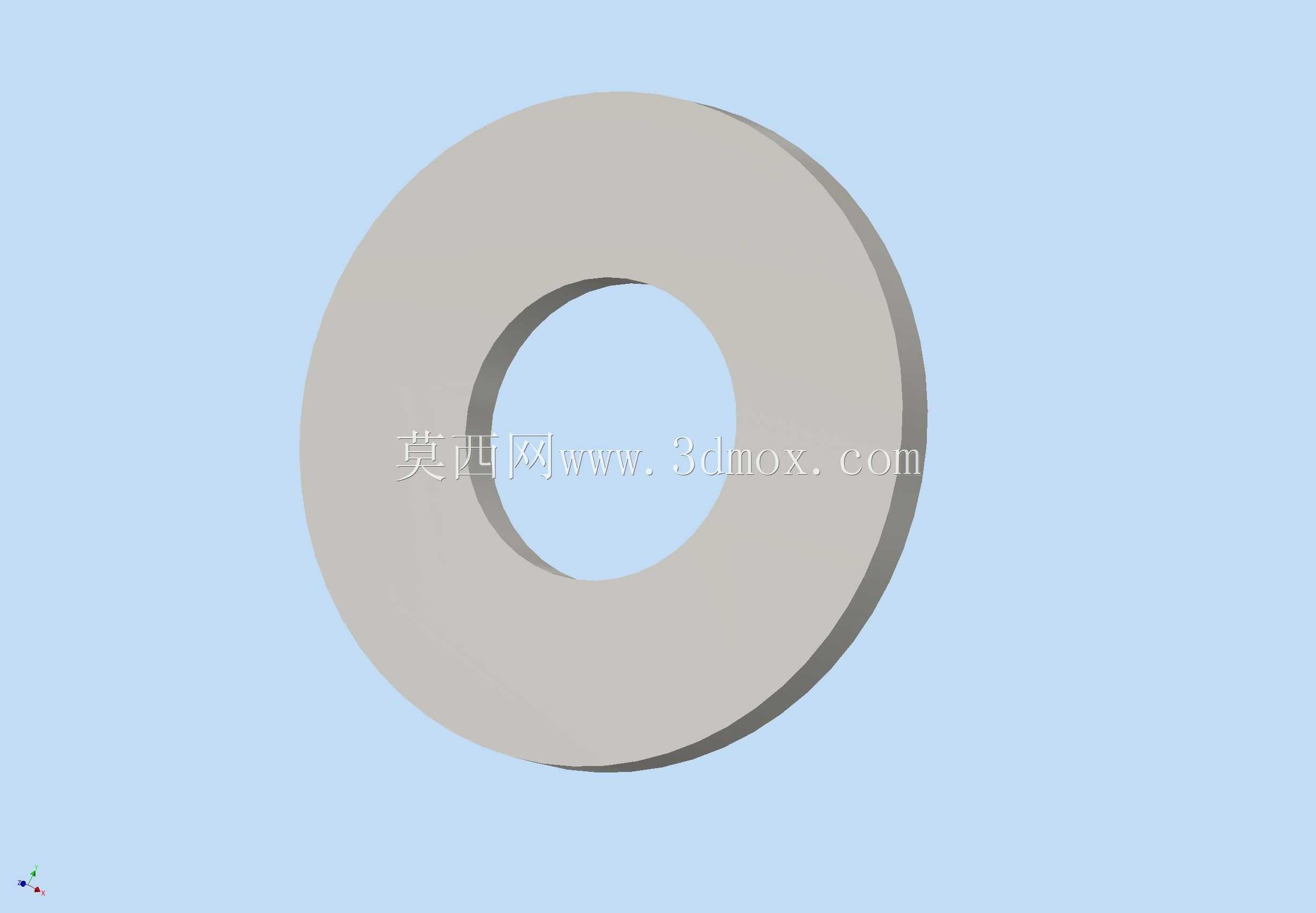

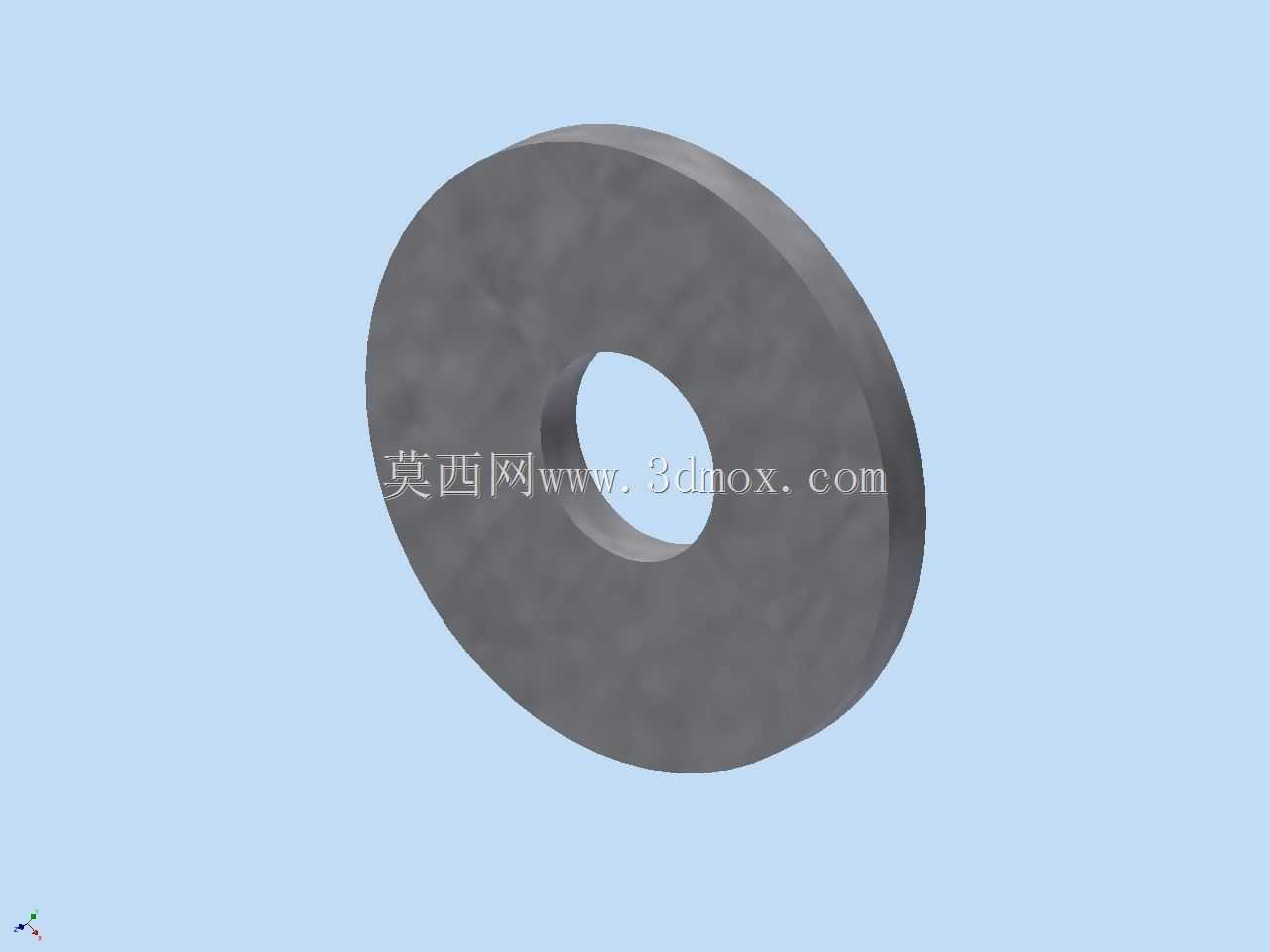

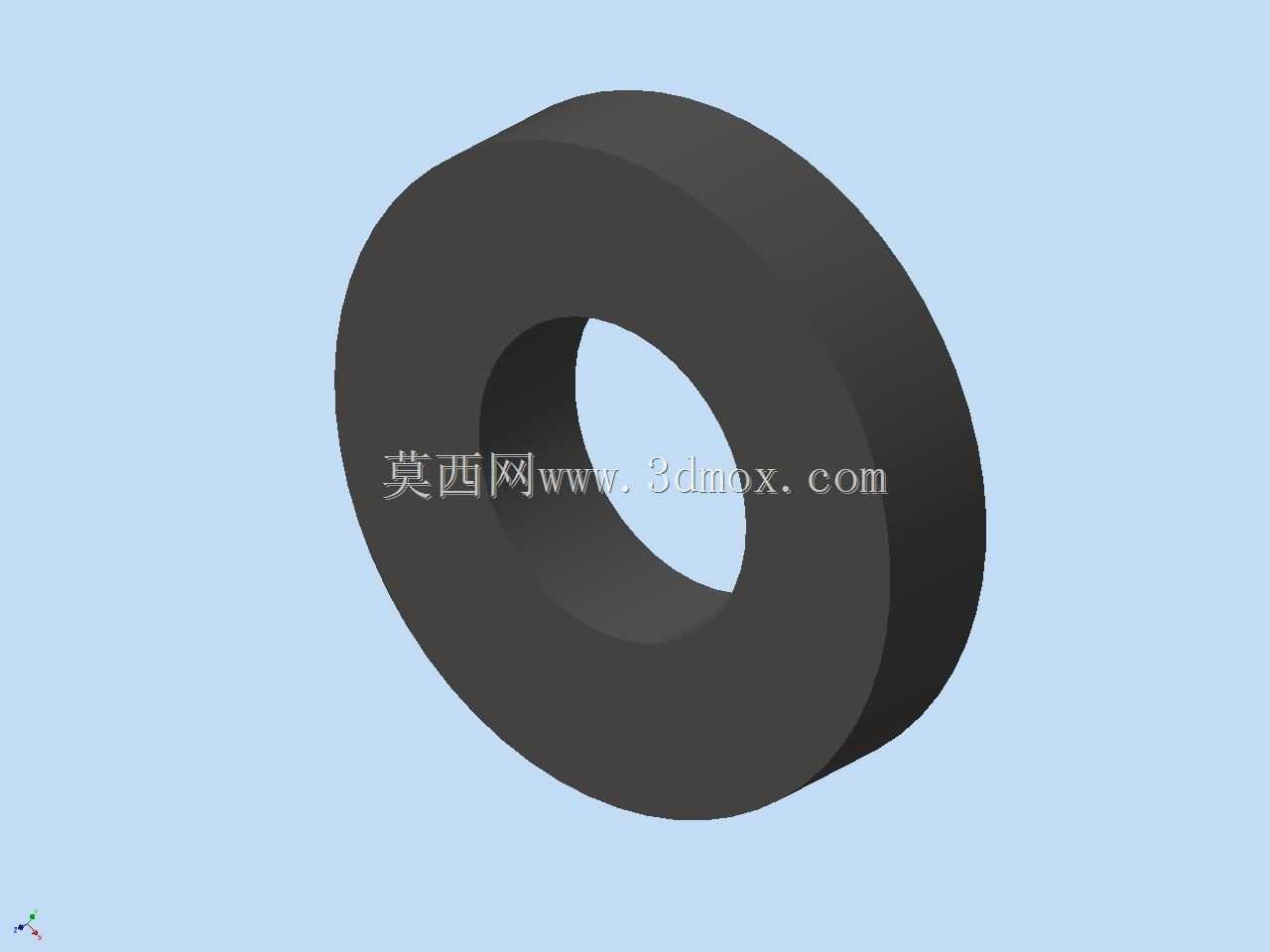

　　垫圈的内径要比接头外螺纹大径留出0.1-0.2mm的装配间隙，避免安装时垫圈内圈被螺纹刮切产生碎屑进入气路，外径则要比接头的压紧密封面外径小0.3mm左右，保证压紧时整个垫圈的受力面完全落在密封区域内，不会出现边缘翘起导致的密封失效。从结构特性来看，这类环形垫圈的截面为规整矩形，建模时要重点控制截面的圆角过渡，内圈和外圈的边缘都要做0.1mm左右的微小倒角，避免锐边在安装压紧时切割密封配合面，尤其是采用橡胶、紫铜、绝缘红钢纸这类相对软质的材料时，锐边的存在会在螺栓拧紧力矩达到额定值时，出现应力集中导致的垫圈局部压溃，长期运行后会出现密封应力松弛，导致密封失效。设计过程中要结合实际使用场景调整尺寸参数，比如用于8.5A电流承载的电气连接场景时，垫圈的厚度要控制在2.36mm左右，这个厚度既能保证螺栓拧紧后有足够的弹性变形量填补接触面的微观不平度，又不会因为过厚导致螺栓有效啮合长度不足，出现连接松动的问题；如果是用于静密封场景，还要根据工作压力调整垫圈的压缩率，常规低压气动场景下压缩率控制在20%-25%即可，压力超过0.8MPa的场景则要适当增加垫圈厚度，同时在安装面设计对应的定位槽，避免垫圈在压力冲击下出现移位。很多刚入行的结构工程师在选型这类基础零件时，往往只关注公称通径这一个参数，忽略了垫圈本身的厚度、截面尺寸、材质硬度和实际安装工况的匹配性，比如在加热器这类有持续温度升高的工作场景，要考虑材料的热膨胀系数，

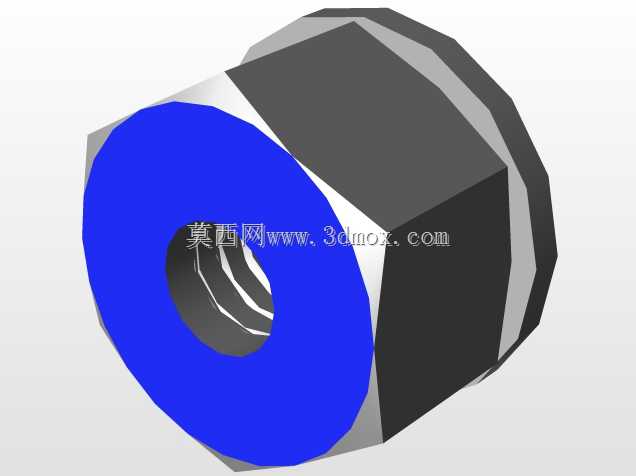

　　垫圈的内径预留量要比常温场景多0.1mm左右，避免温度升高后垫圈受热膨胀内圈收缩，抱紧接头导致拆卸困难，甚至长期热老化后出现开裂脱落的问题。建模过程中要把实际装配的干涉检查做足，不能只做单一零件的建模，要把对接的接头、压紧螺母、安装面板都放到装配体里做动态干涉检查，模拟螺栓拧紧过程中垫圈的变形空间，确认在最大拧紧力矩下，垫圈不会被挤压溢出密封面，也不会和周边的其他结构件产生剐蹭。这类基础零件的三维模型精度直接影响后续装配的效率，尺寸标注时要把内径、外径、厚度三个核心尺寸的公差标注清楚，用于密封场景的垫圈厚度公差要控制在±0.05mm以内，用于绝缘隔离场景的垫圈则要重点控制内孔的位置度，避免装配后出现偏位导致绝缘距离不足。

　　在实际的项目应用中，这类环形垫圈的使用量非常大，小到桌面级3D打印机的喷头密封，大到小型自动化生产线的气路分支连接，都能看到这类零件的身影，很多设备的故障点往往就出在这些不起眼的基础零件上，比如气路微漏导致的气缸动作不到位、绝缘垫圈破损导致的设备漏电、垫圈松动导致的接线端子发热等问题，追根溯源都是前期选型和建模时没有考虑到实际安装边界的约束，照搬标准件尺寸导致的。做这类零件的三维设计时，不需要过于复杂的曲面结构，重点是把尺寸的配合公差、安装的预留空间、不同工况下的参数调整做扎实，保证模型导入装配体后能直接用于干涉检查、装配模拟，甚至可以直接导出工程图用于机加工或者3D打印打样，减少后续反复改模调整的工作量。
