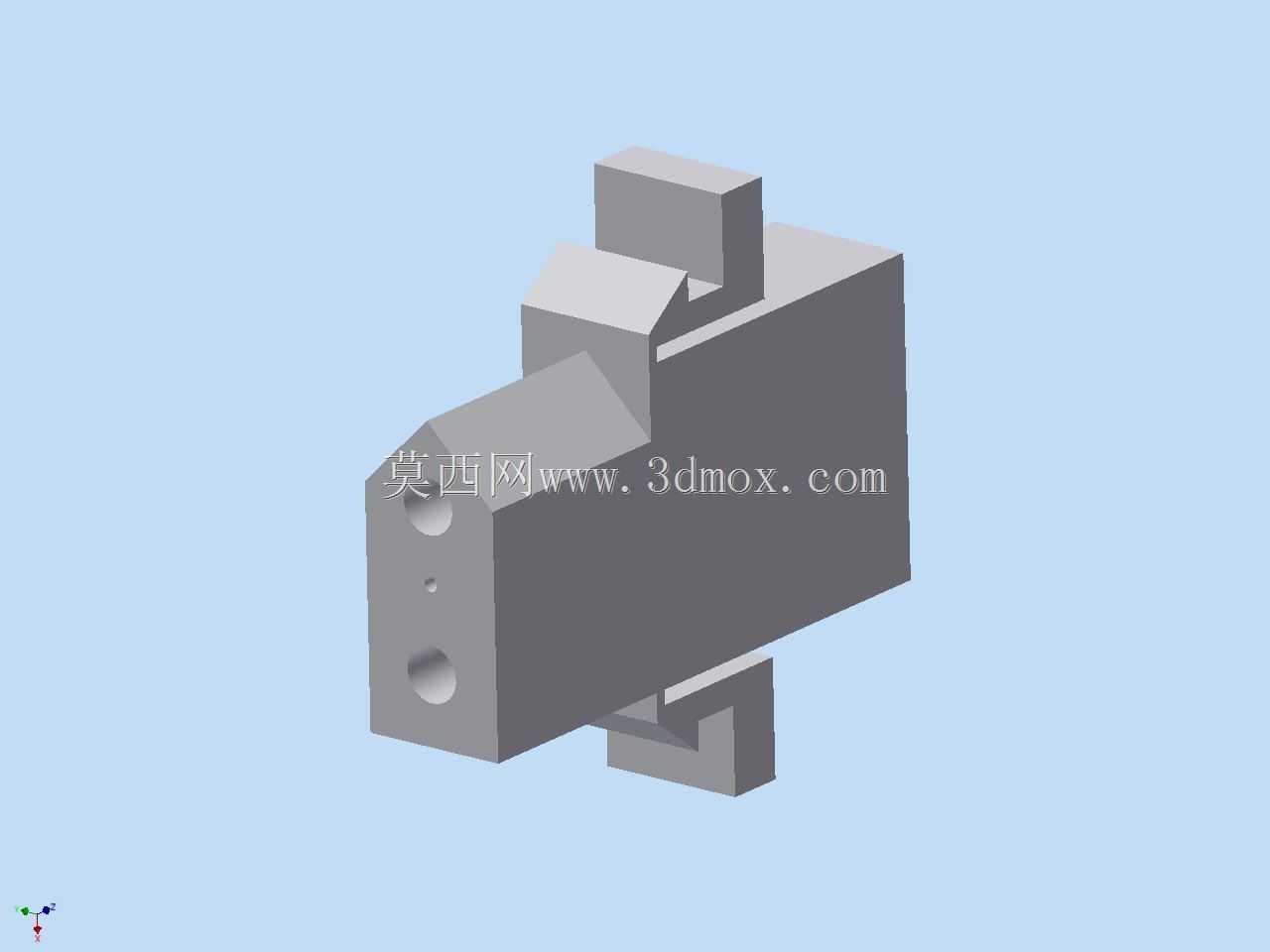

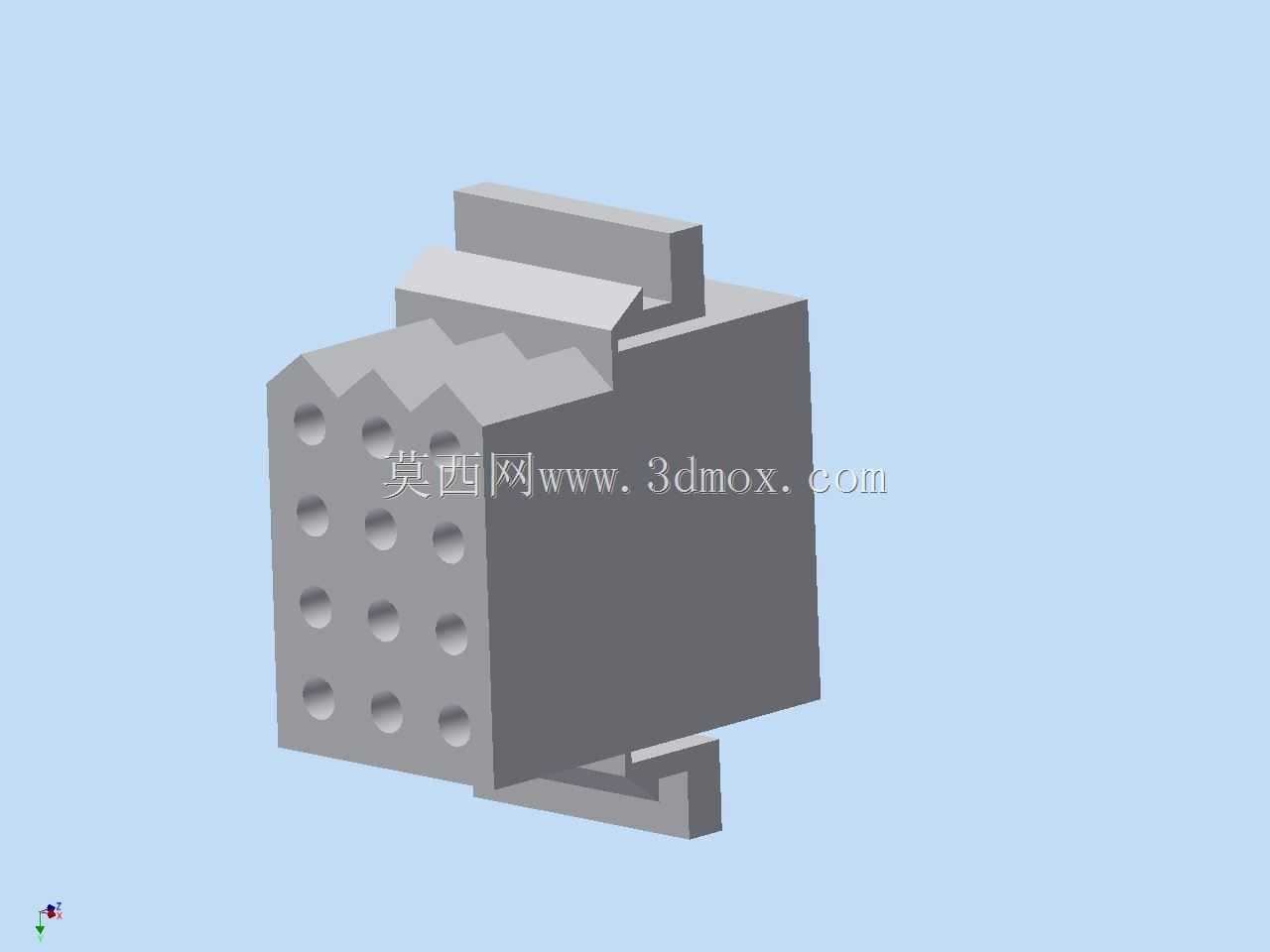

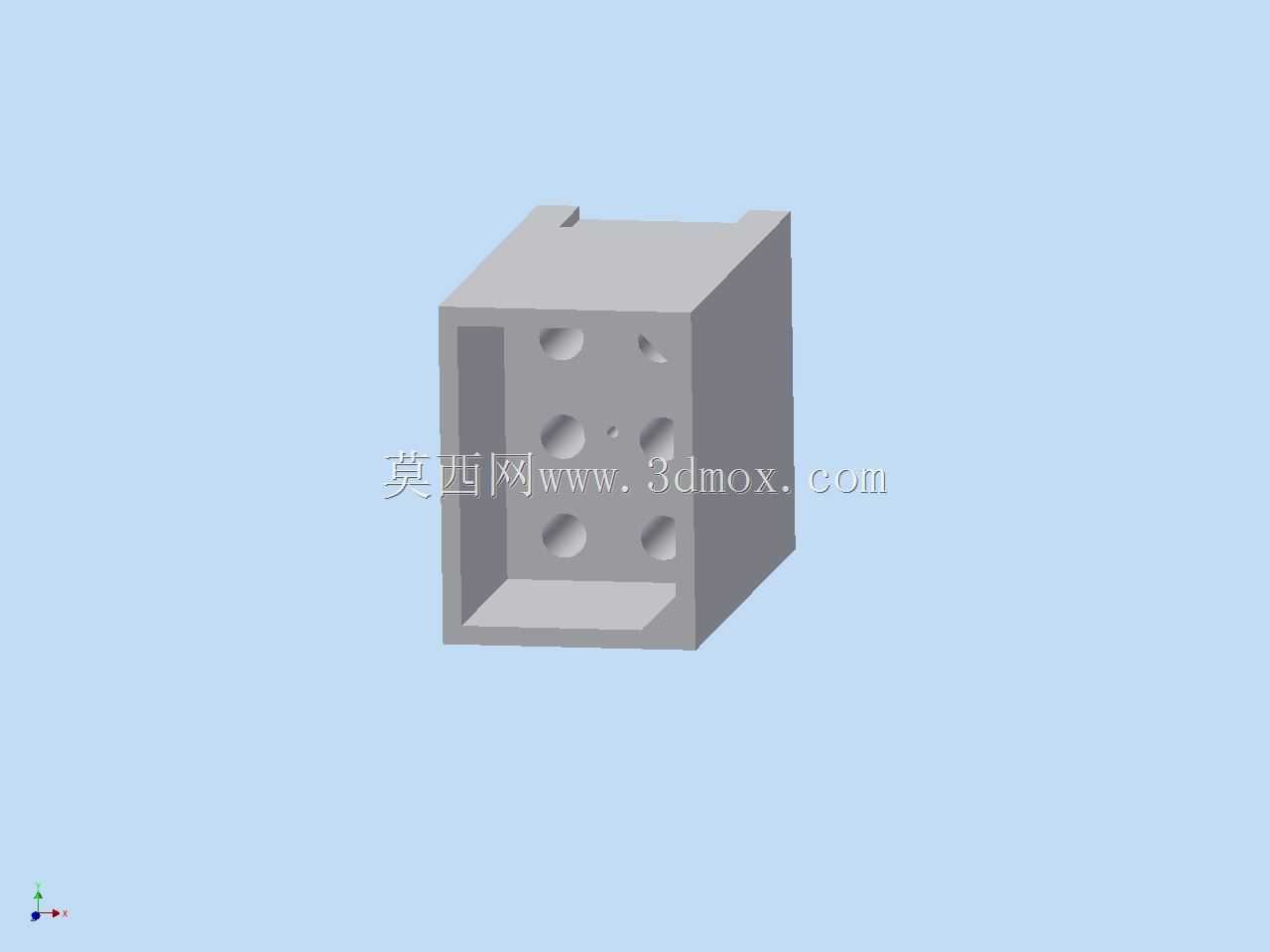

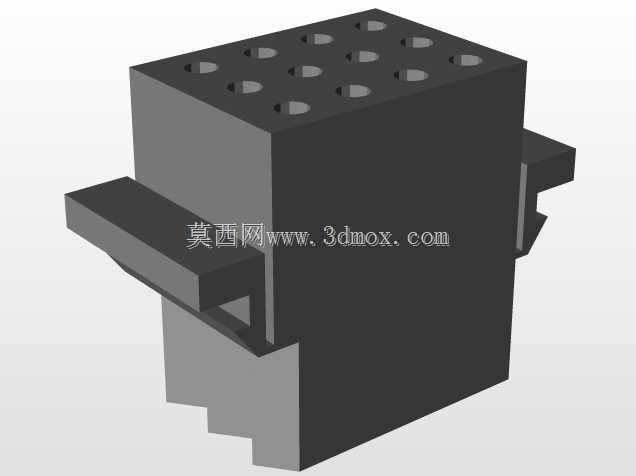

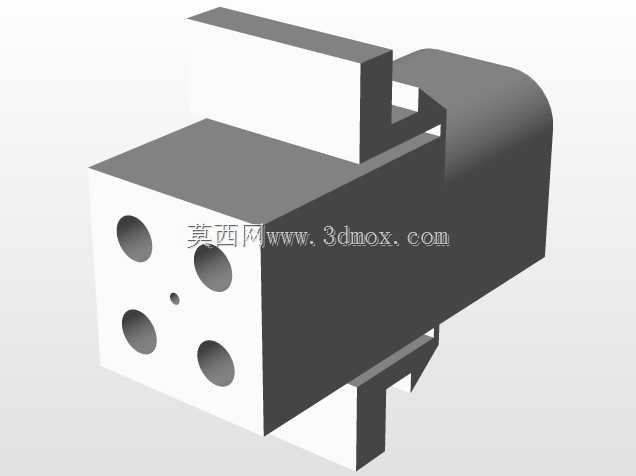

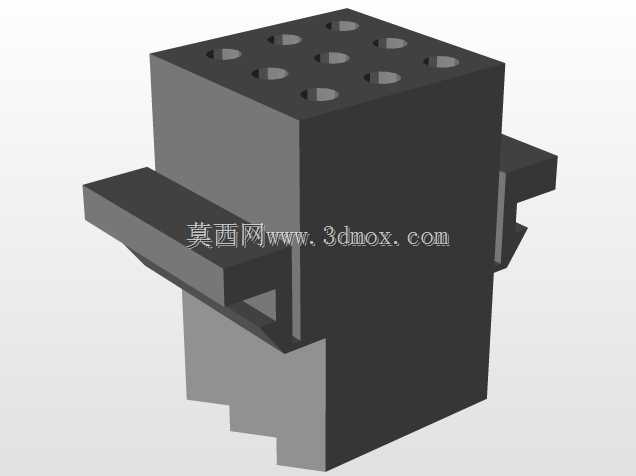

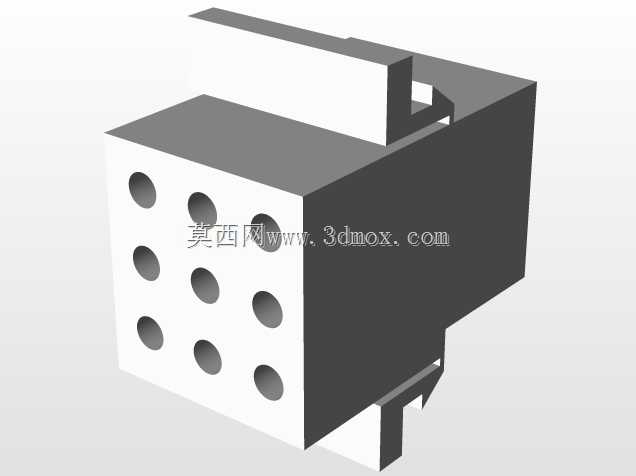

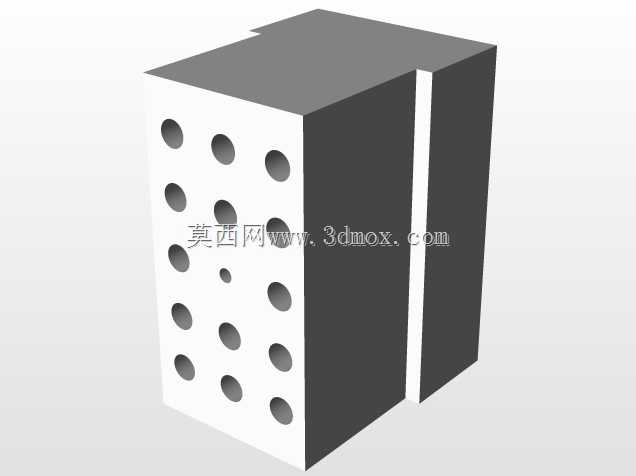

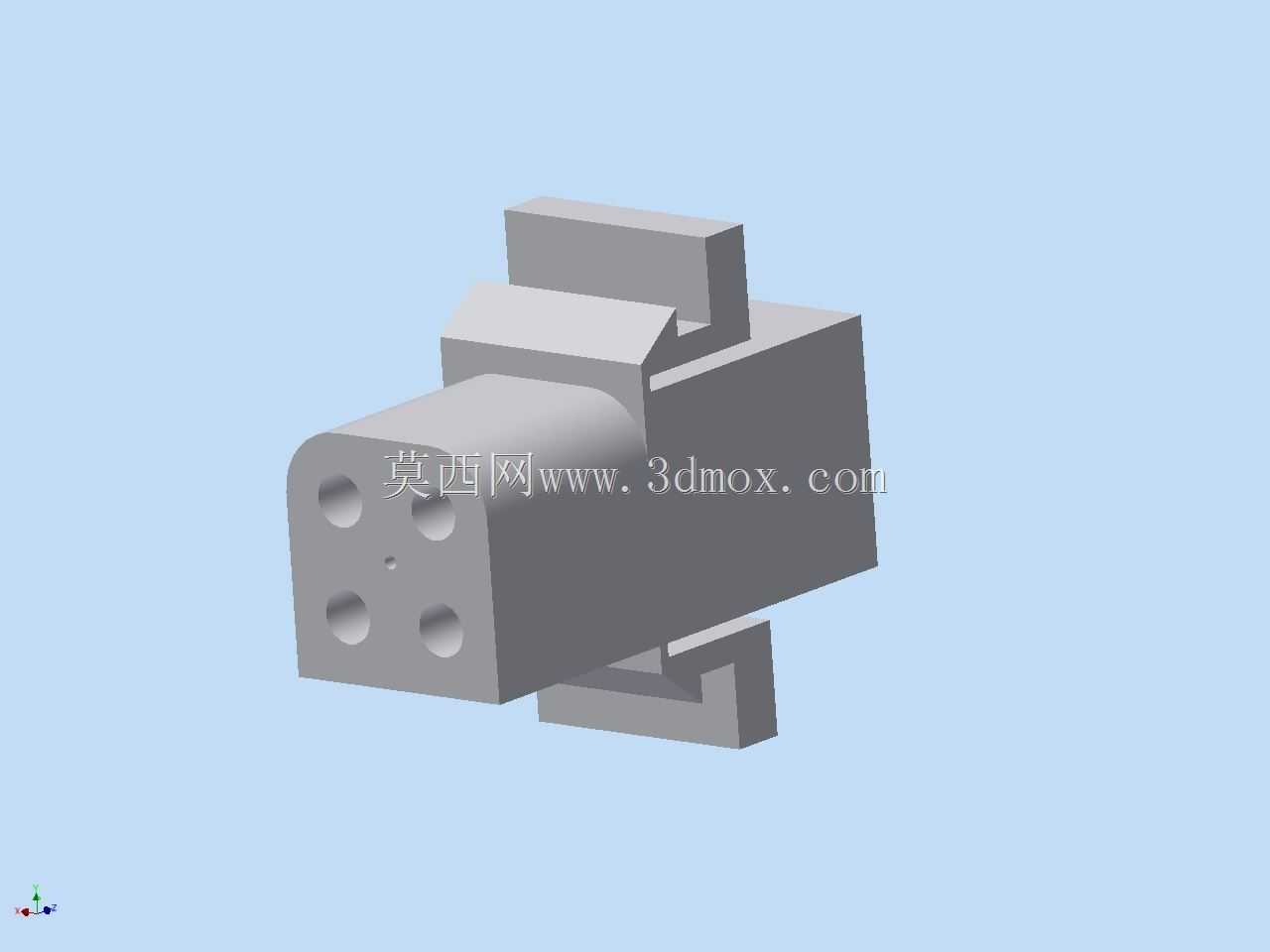

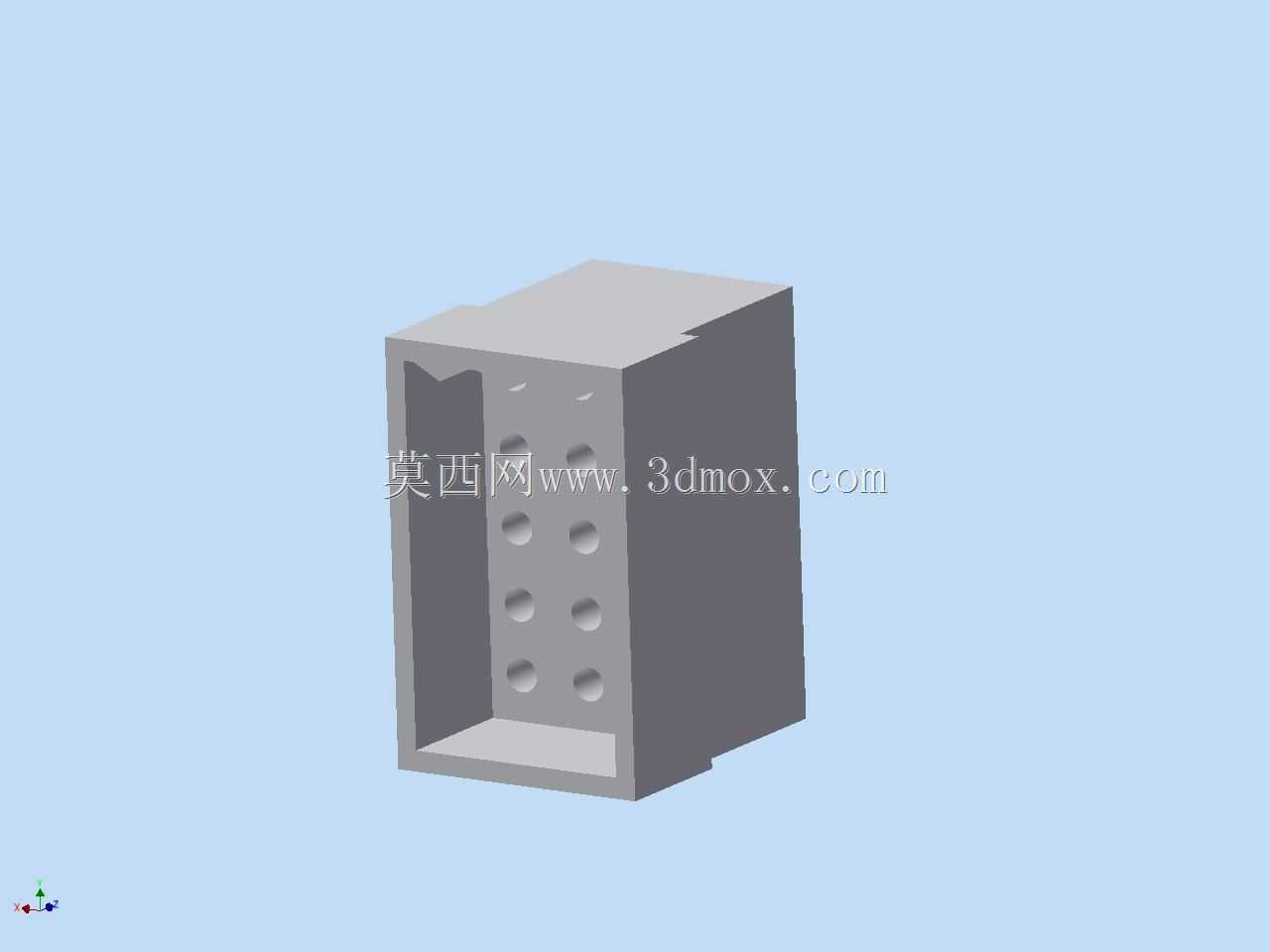

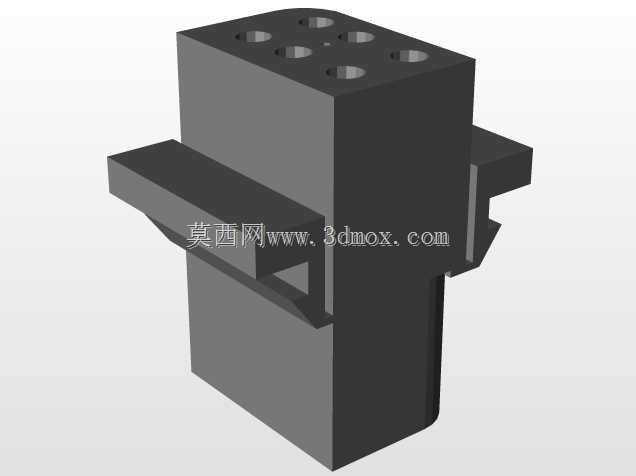

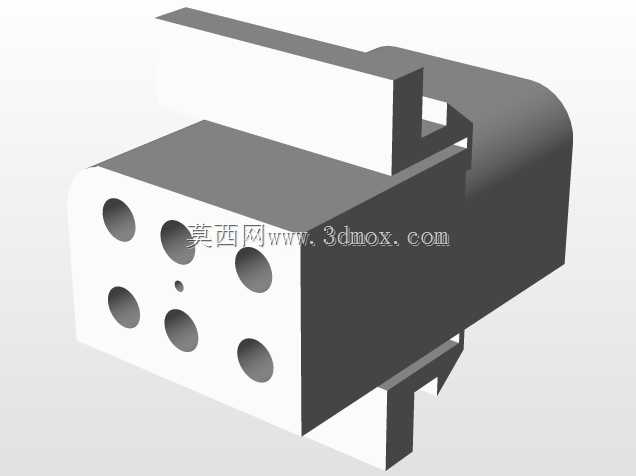

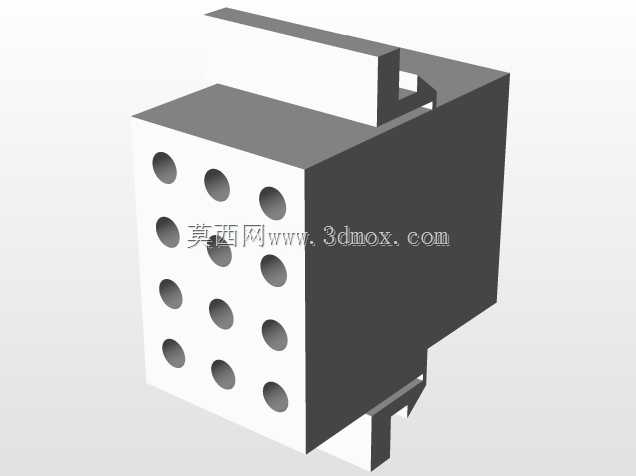

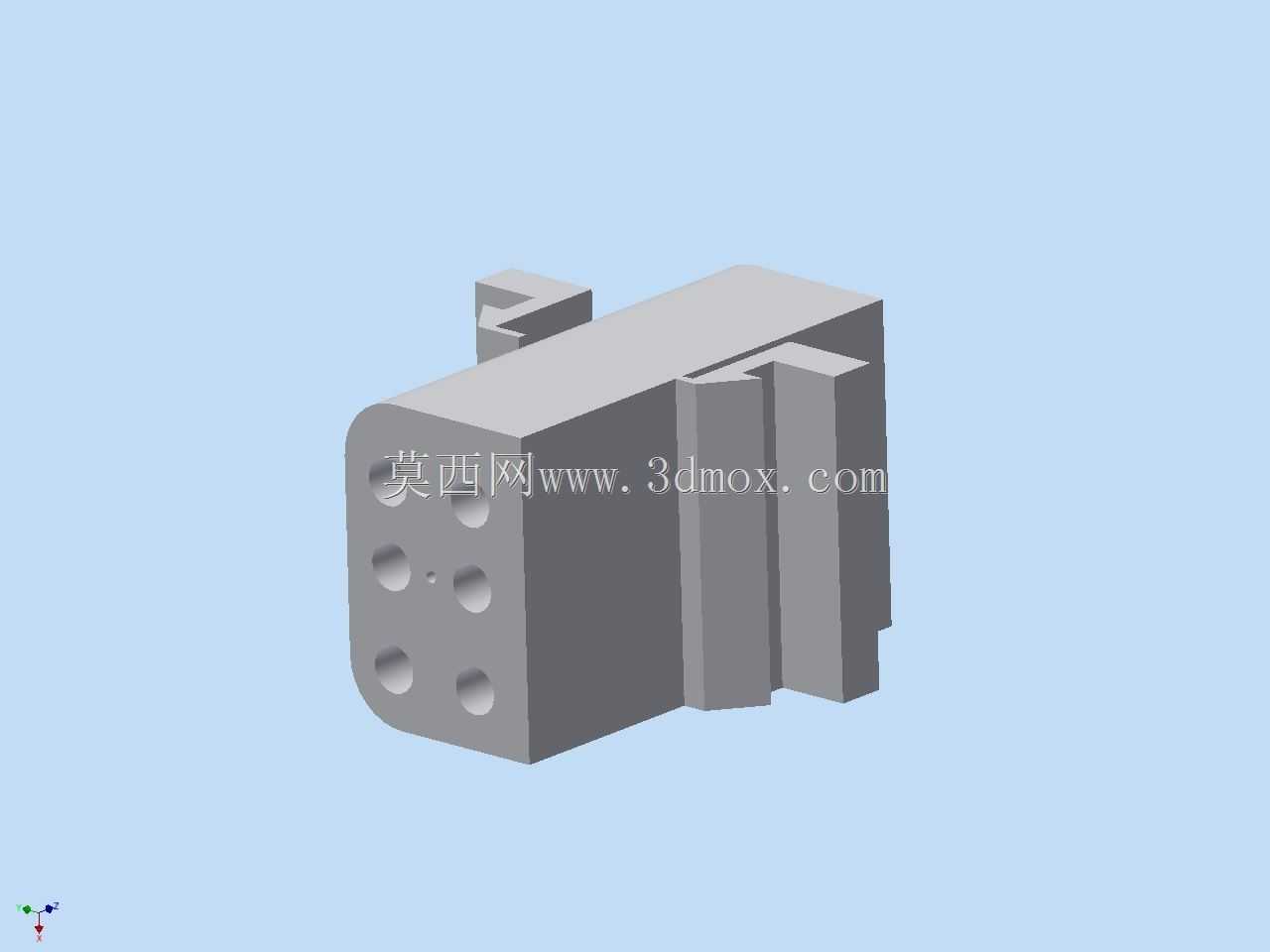

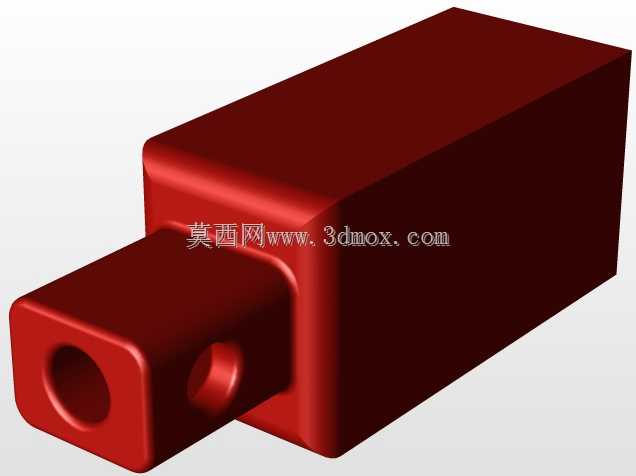

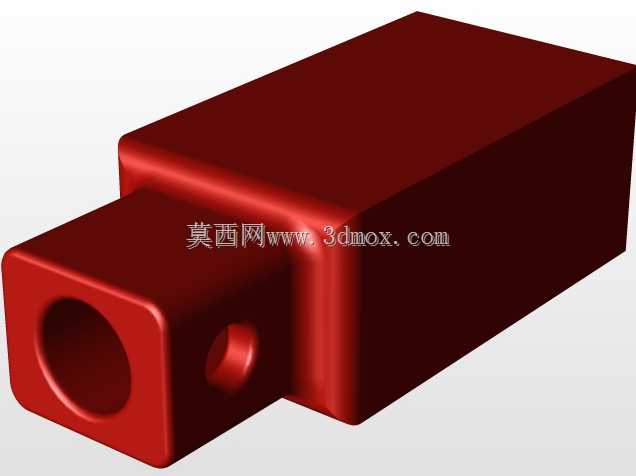

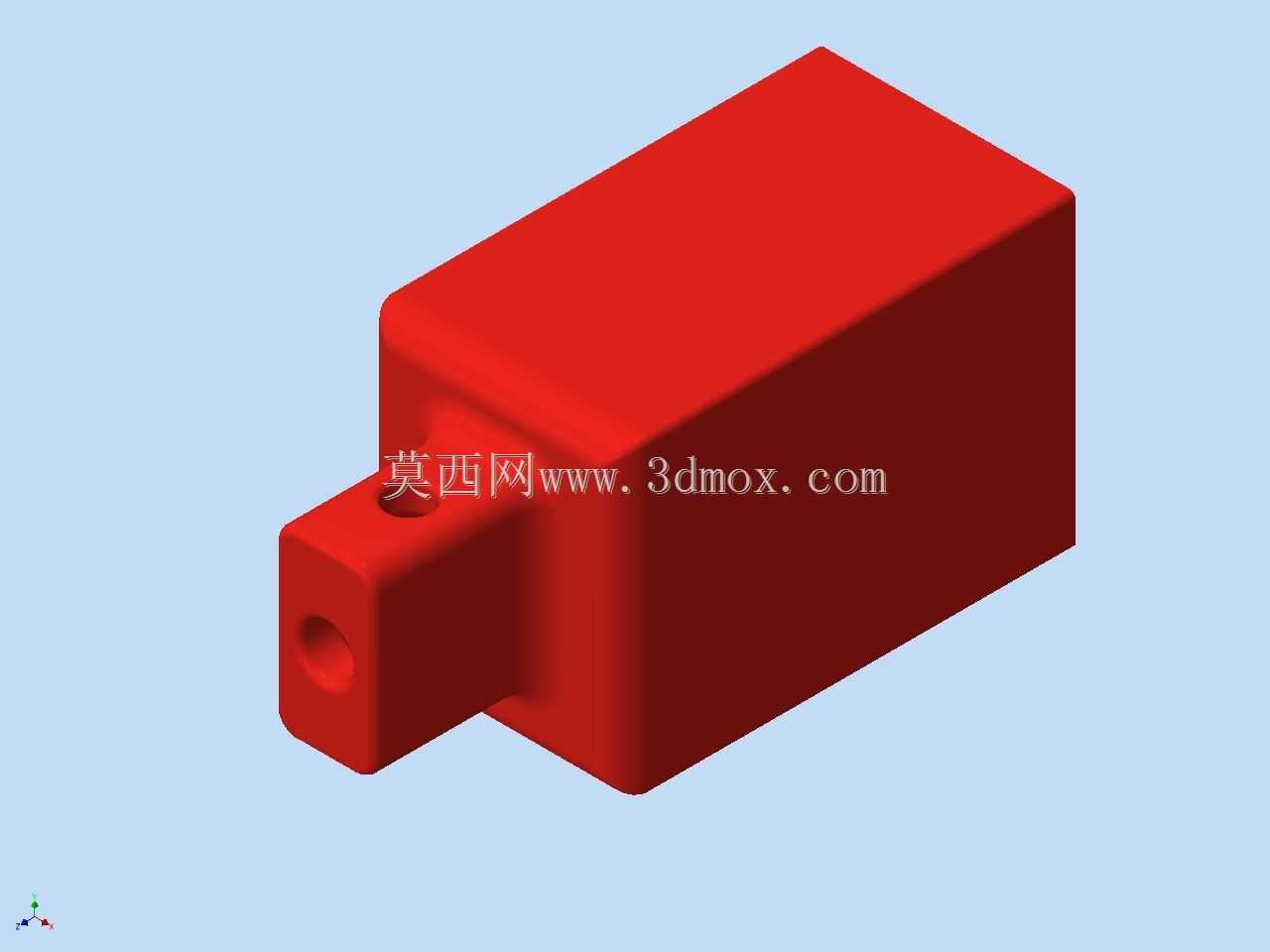

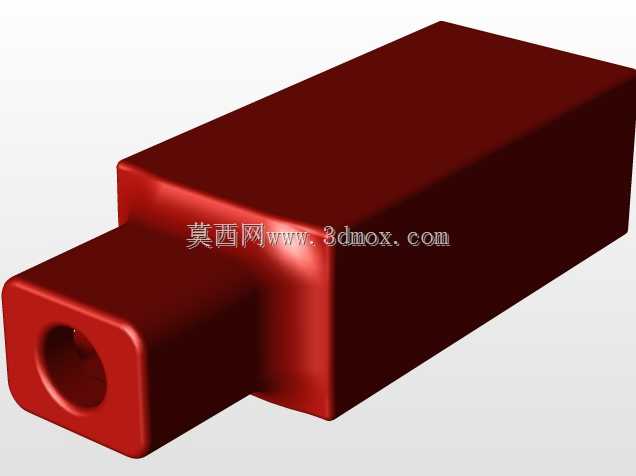

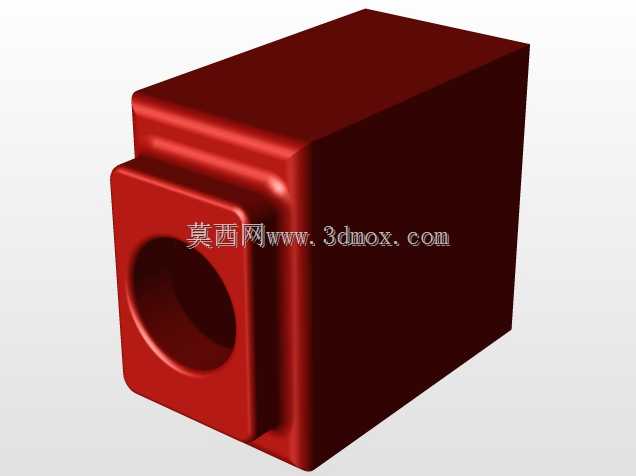

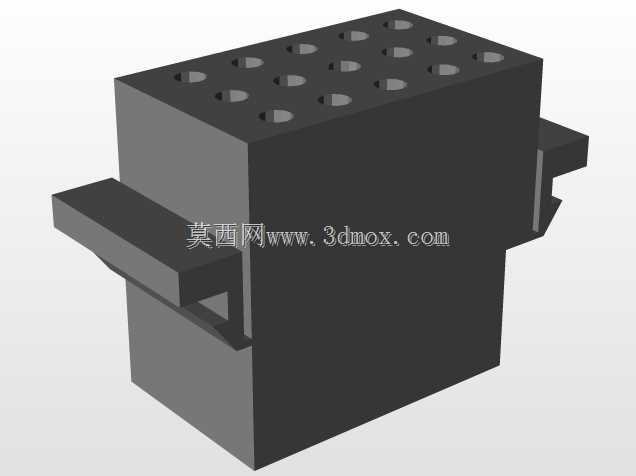

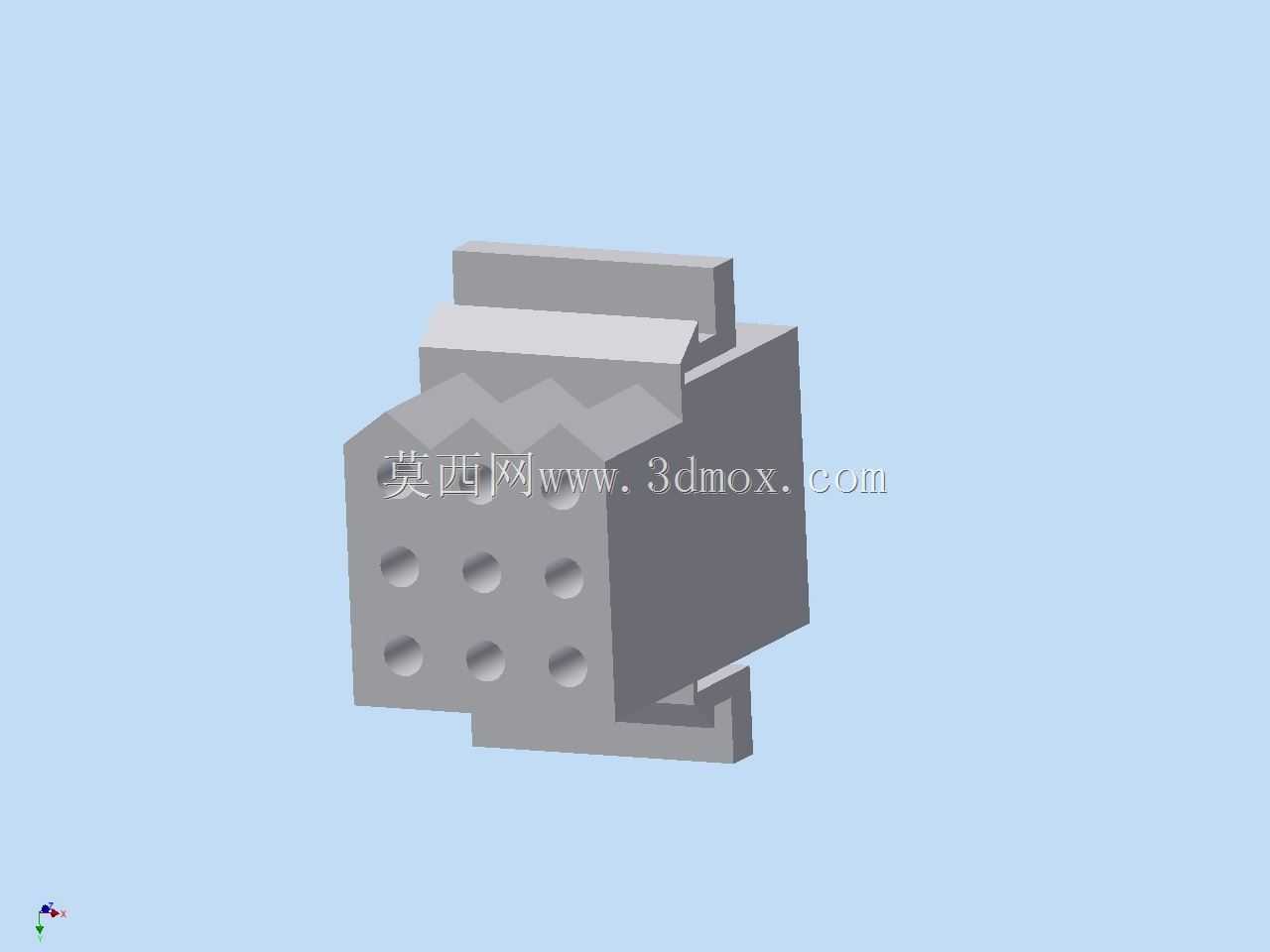

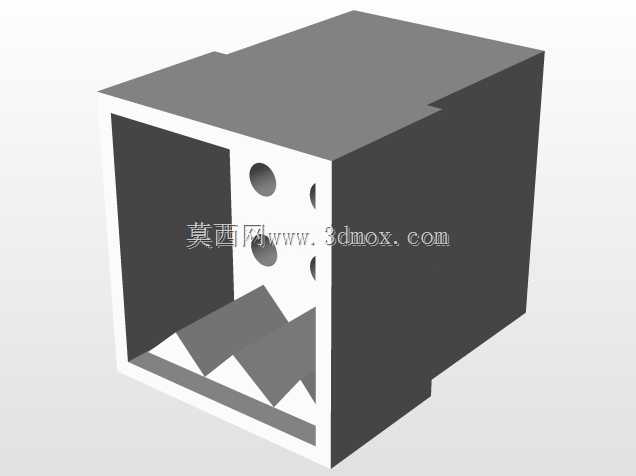

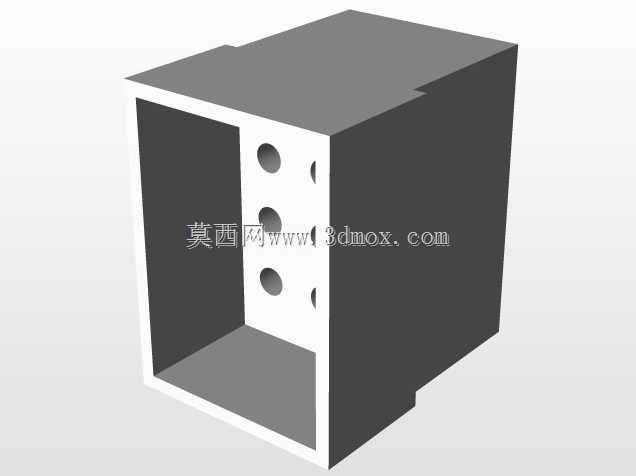

莫仕8.5A大电流连接器接插件三维结构

　　做设备电控接线、3D打印治具配套结构设计的时候，经常会碰到大电流回路的接插件选型问题，很多现成的接插件模型要么尺寸不准，安装位对不上，要么缺少端子配合的细节，装到装配体里经常出现干涉，打样回来才发现插针位置偏了、卡扣卡不紧，耽误项目进度。这次整理的这套大电流接插件结构，是照着实物反复测量校准做的，插合面的所有孔位、卡扣的倒扣尺寸、壳体的拔模斜度都和实物一致，不管是做整机布线的干涉检查，还是3D打印配套的固定座、走线槽，都能直接用，不用再反复核对实物调整尺寸。

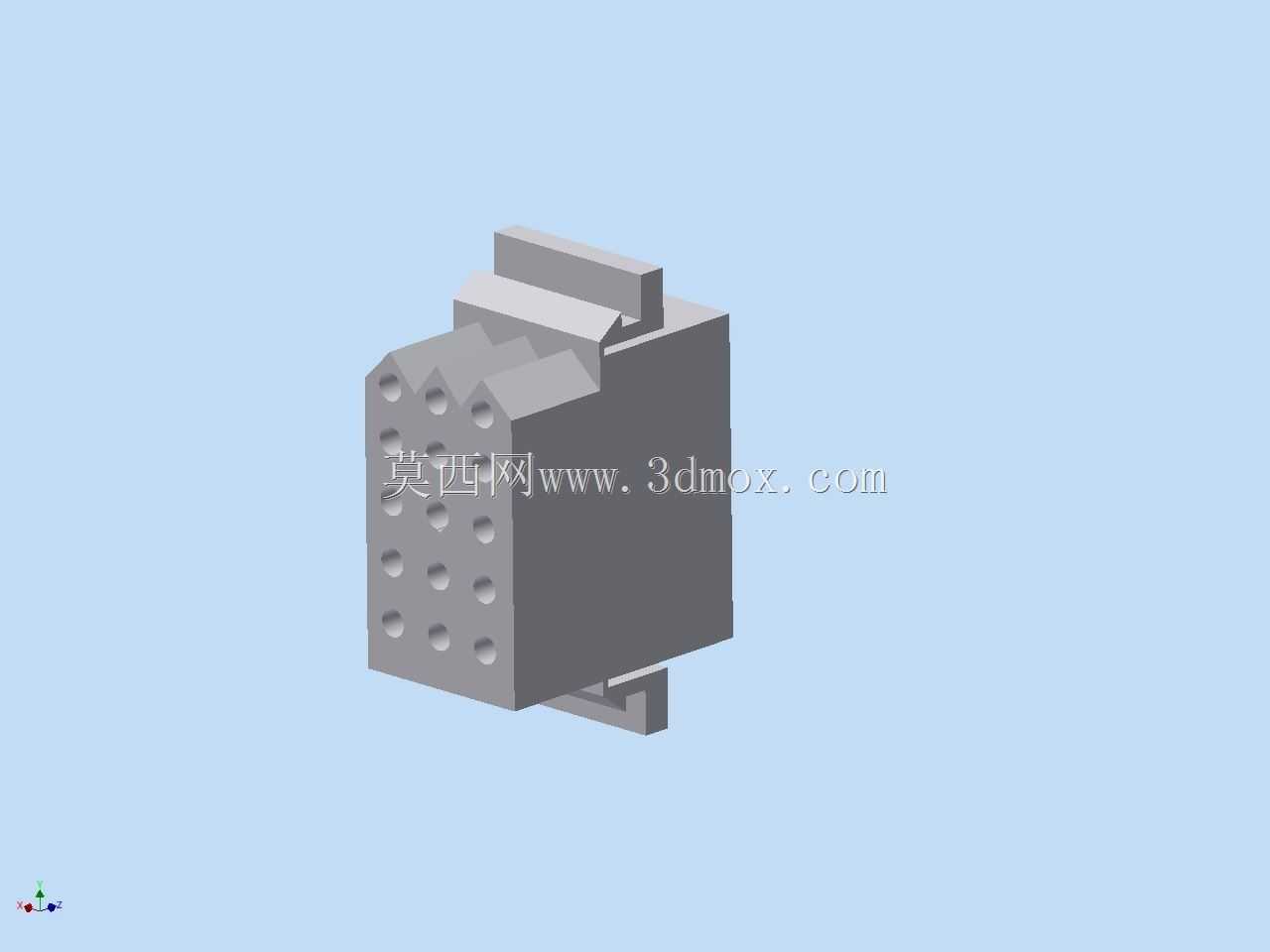

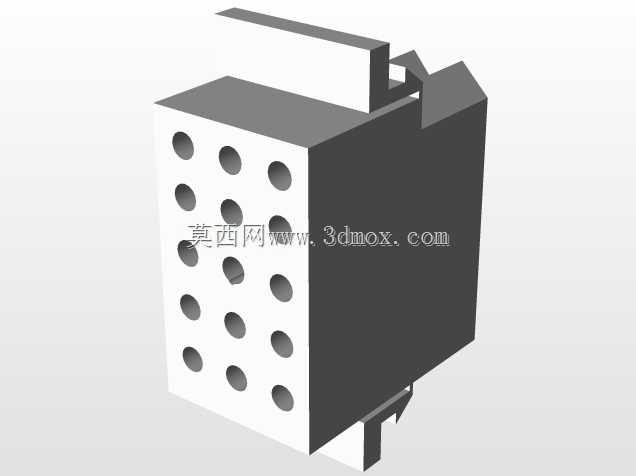

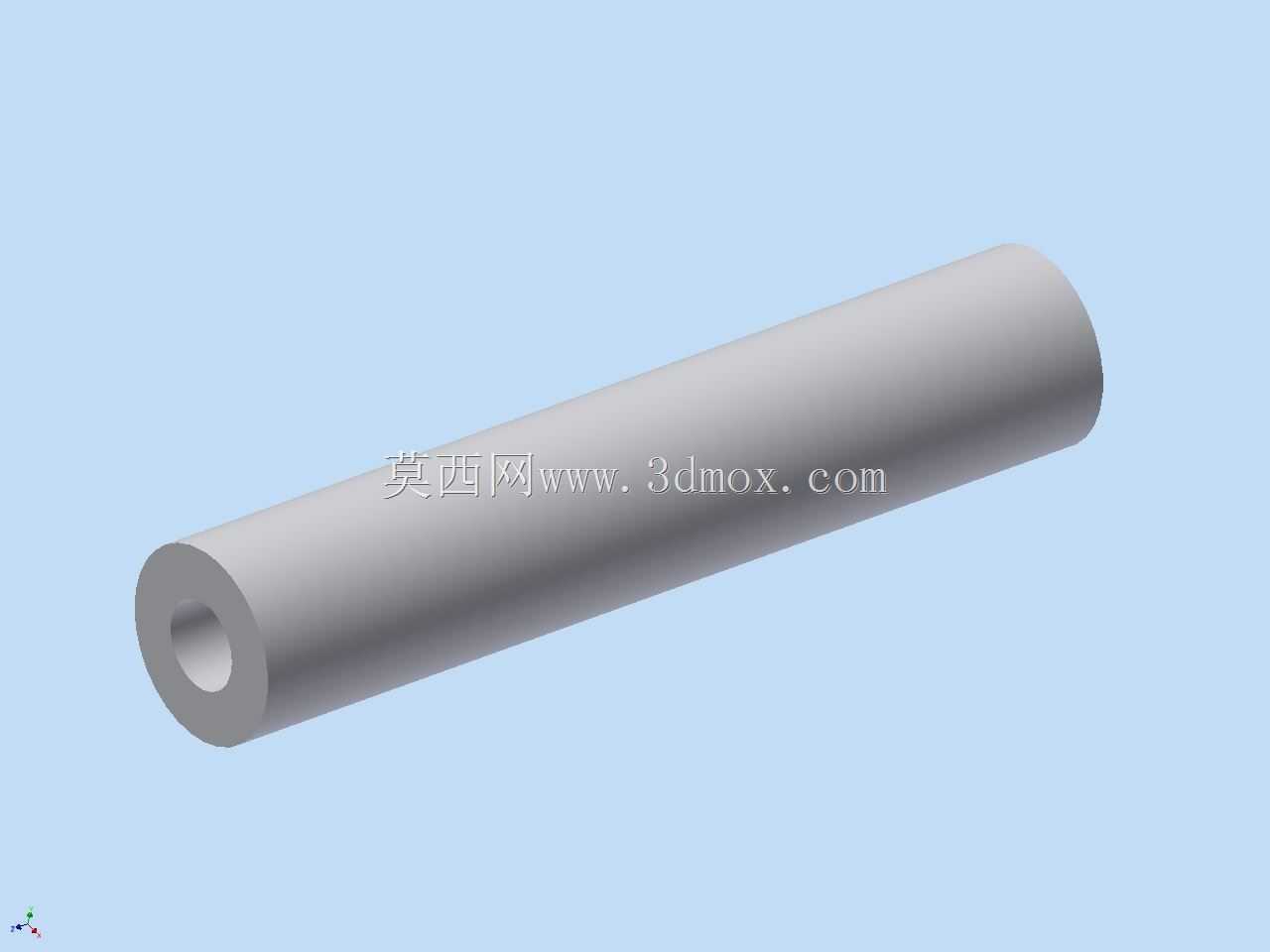

　　这套接插件的额定载流能到8.5A，刚好覆盖步进电机驱动、小型加热器、直流供电回路这类常见的大电流接线场景，比普通信号接插件的载流能力高不少，不会出现长时间工作端子发热的问题。壳体上的卡扣是侧向锁止结构，插合之后能牢牢卡在配对插座上，设备运输或者日常震动的时候不会松脱，不用额外打胶或者加扎带固定，维护的时候按一下卡扣就能拔下来，拆装很方便。端子的安装孔位是2.36mm的标准规格，也就是行业里常说的0.093英寸规格，适配市面上绝大多数同规格的莫仕插针和插孔，不用专门找特殊端子，采购的时候很方便，常规的电子物料市场都能买到配套的端子和塑壳。

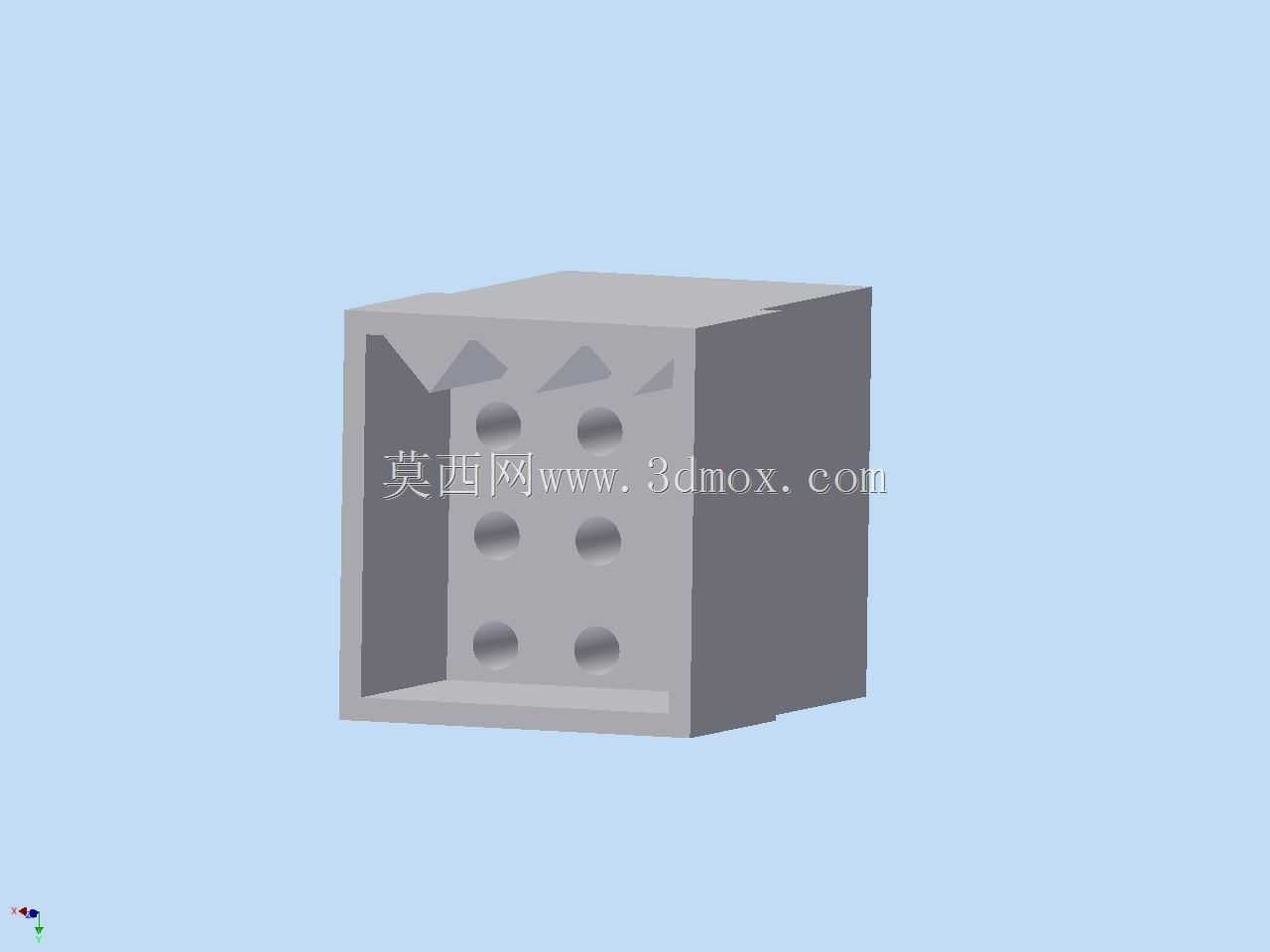

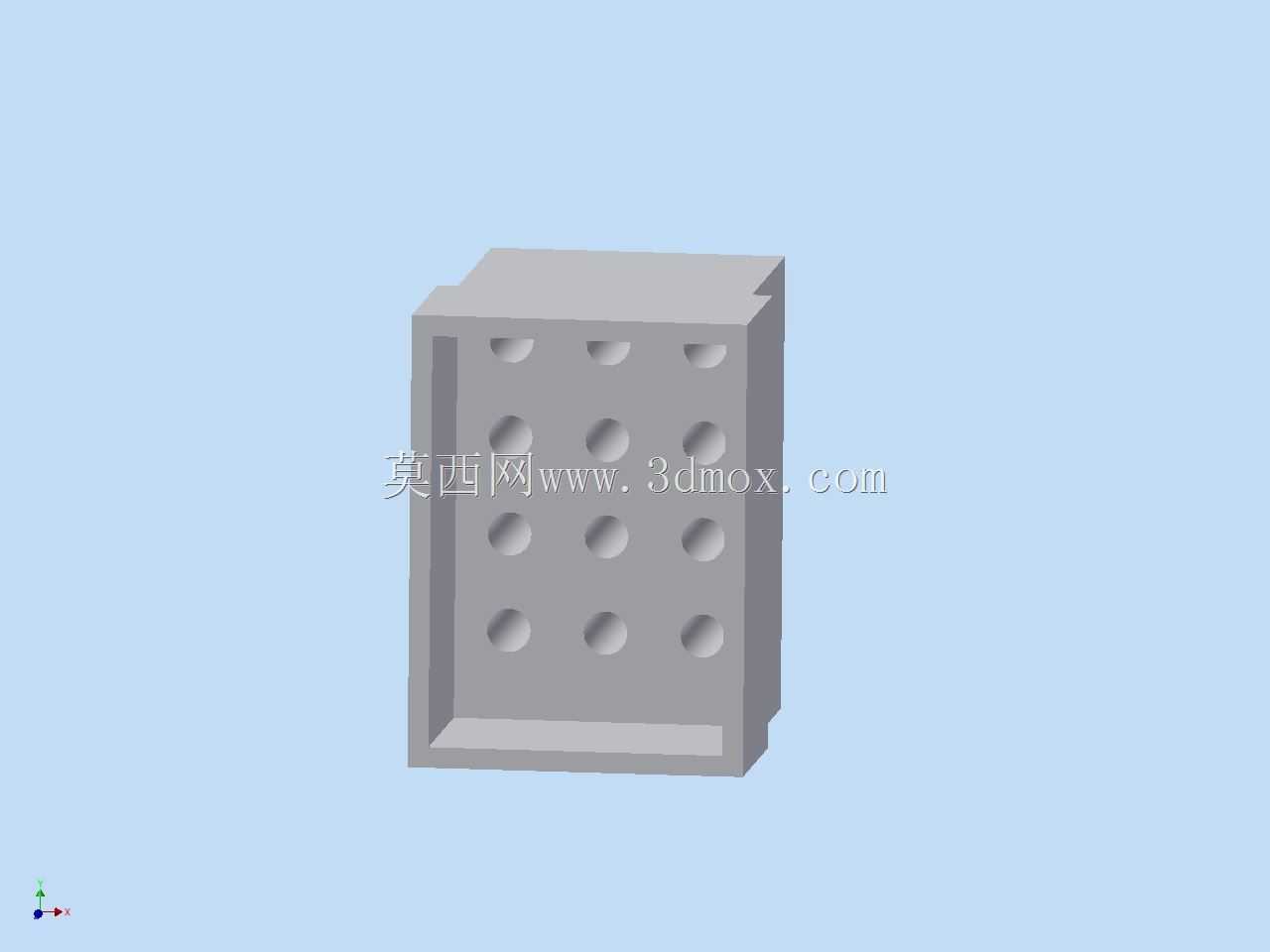

　　建模的时候特意把壳体的壁厚、加强筋的位置都做出来了，不是那种简化的空心方块，做热仿真或者结构强度校核的时候，能直接赋予材料属性计算，不用再补画内部结构。插合面的导向槽也做了完整的细节，装配的时候不会出现插反的问题，导向槽的倒角尺寸和实物一致，自动装配的时候能顺利导入，不会出现面配合报错的情况。安装边界上，这套接插件的外形是方正的块状结构，侧面没有突出的卡扣或者飞边，设计安装位的时候只要留出壳体外围0.5mm的间隙就够了，不会和周边的钣金、线槽产生干涉，尾部的进线口位置也留足了压线端子的空间，压好线的端子插进去之后，尾部不会和壳体边缘剐蹭，避免线皮破损短路。

　　平时做非标设备的电气布局时，很多工程师习惯随便找个差不多的接插件模型凑数，等到打样装配的时候才发现安装孔距不对、插合之后高度超了，要么改钣金件，要么换接插件，来回折腾好几天。这套模型的所有安装尺寸都是经过实物比对的，包括壳体的总高度、插合之后的重叠长度、卡扣的锁止行程，都和实际零件一致，直接放到装配体里就能用，不管是做PCB板的接插件布局，还是面板开孔的尺寸定位，都能直接提取尺寸用，不用再查规格书反复核对。另外模型同时保留了实体和曲面的细节，做爆炸视图或者装配动画的时候，能清晰展示端子和塑壳的配合关系，给客户做方案演示的时候也更直观，不会因为模型太简化显得不专业。

　　针对3D打印做配套固定座的场景，模型的外轮廓尺寸精度控制在0.1mm以内，打印出来的固定座刚好能卡住接插件的卡槽，不会出现太松晃荡或者太紧卡不进去的问题。壳体底部的定位凸台尺寸也完全还原，设计PCB板的时候，对应的定位孔尺寸和位置直接从模型里提取就行，焊好接插件之后不会出现偏位，插合的时候能顺利对准。平时做小批量设备的样机制作时，用这个模型提前做布线规划，能准确算出每根线的预留长度，避免线材留太长堆在壳体里影响散热，或者留太短扯到端子导致接触不良。
