铰接式安装支座连接结构设计

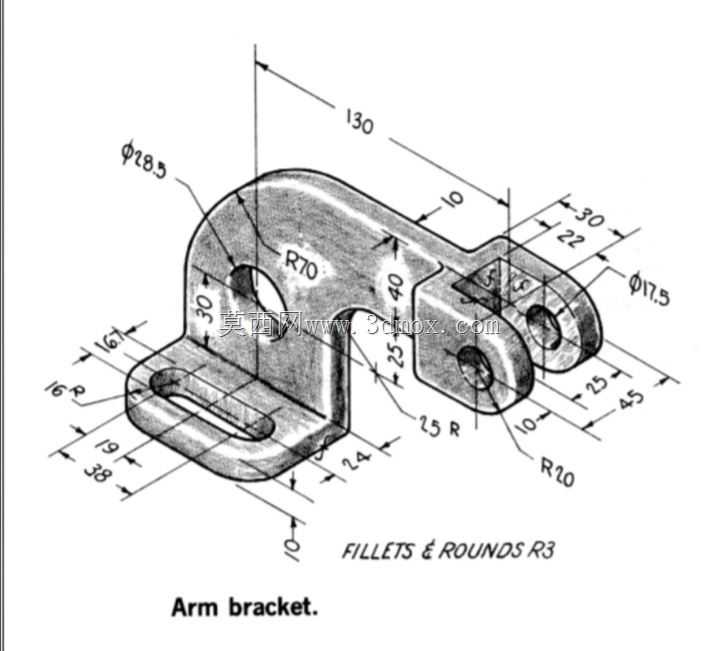

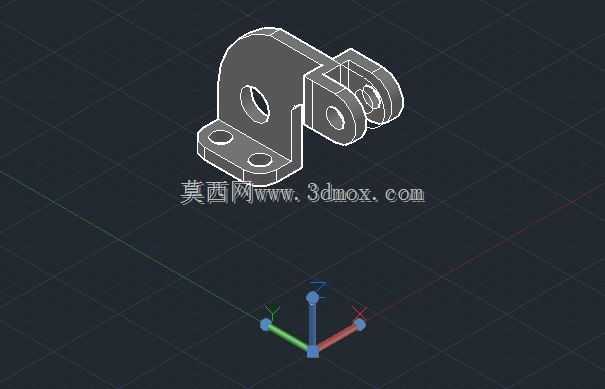

　　这类带铰接耳的安装支座，在轻工自动化输送线、小型工装夹具的摆动机构里用得非常多，日常做结构选型的时候，经常会碰到需要同时实现固定端刚性安装、活动端铰接摆动的需求，这个构件刚好把两个功能集成在一体，不用再额外拼接多个零件来凑安装位，能减少装配环节的累计误差。从结构上看，底座部分做了两个沉头安装孔，孔位的间距是按照常用的40系列铝型材安装槽距匹配的，安装的时候可以直接用内六角螺栓把支座固定在型材框架或者设备安装板上，沉头结构能让螺栓头完全埋入支座平面，不会突出表面干涉后续摆动件的运动轨迹，底座的底面做了0.2mm的平面度公差要求，安装贴合的时候不会出现翘边，保证固定后的刚性，不会因为长期受摆动载荷出现松动偏移。

　　支座主体的立板部分做了加厚处理，厚度比两侧铰接耳厚2mm，主要是承担径向的支撑载荷，立板上开的大直径通孔是用来穿固定销轴的，这个孔的位置是整个构件的受力基准，加工的时候要求和底座安装面保持垂直，公差控制在0.05mm以内，不然销轴穿入后会出现别卡，摆动的时候阻力变大，长期磨损还会出现异响。立板一侧延伸出来的双铰接耳结构，是用来连接摆动杆件的，两个耳片的同轴度要求很高，中间留的间隙刚好能容纳常用的10mm厚度的连接叉，耳片上的通孔和立板上的主通孔轴线保持平行，两个孔的中心距是按照常用的摆动行程算好的，搭配对应长度的连杆，能实现0到45度的往复摆动，不会出现运动死点。做三维建模的时候，这个构件的所有安装孔位都做了倒角处理，

　　尤其是孔口位置，1x45度的倒角既能去除加工后的毛刺，也能方便销轴装配的时候快速导入，不用反复对准孔位。铰接耳的外侧边缘做了R2的圆角过渡，避免应力集中，因为摆动过程中耳片根部是受交变载荷的位置，如果做直角的话，长期受力很容易出现裂纹，圆角过渡能把应力分散开，提升构件的疲劳强度。实际应用的时候，这个支座可以用在小型料仓的挡料板摆动机构上，底座固定在料仓侧壁，铰接耳连接挡料板的驱动连杆，气缸推动连杆的时候，支座作为固定支撑点，能承受挡料板开合时的径向冲击力，不会因为料块的挤压出现变形。也可以用在工装夹具的压紧臂支撑位，压紧臂绕铰接耳的销轴转动，底座固定在夹具基板上，立板上的主通孔可以穿入定位销，给压紧臂提供闭合时的硬限位，

　　保证压紧位置的重复精度。建模过程中特意把安装边界做了收敛，整个构件的最大外轮廓尺寸控制在60mm×40mm×50mm以内，不会占用太多设备安装空间，对于一些安装空间局促的小型设备来说，这个尺寸刚好能塞进预留的安装位，不用再额外修改周边的结构。另外构件的所有壁厚都做了均匀化处理，最薄的位置也有3mm，不管是用机加工方式做金属件，还是用注塑方式做塑料件，都能满足加工工艺要求，不会出现壁厚不均导致的缩痕或者加工变形。铰接耳的内孔还预留了0.1mm的衬套安装余量，实际使用的时候可以压入铜衬套，磨损之后只需要更换衬套就行，不用整个替换支座，能降低后期的维护成本。底座的两个安装孔做了长圆余量设计？不对，看模型上是圆孔，哦不对，模型上是两个圆形沉孔，孔的直径比常用的M6螺栓大0.5mm，安装的时候有轻微的位置调整余量，能抵消框架安装时的孔位加工误差，不用强行掰扯构件对位，减少装配时的内应力。立板和底座的连接位置做了三角加强筋结构，筋的厚度是2mm，从底座平面一直延伸到立板三分之二的高度，能提升整个支座的抗扭强度，当铰接耳受到侧向力的时候，加强筋能把力传导到底座整个安装面，不会出现立板和底座连接处断裂的情况。
