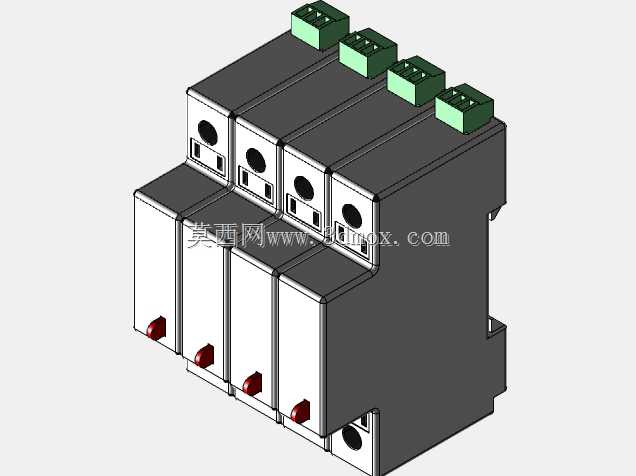

四极三相120/208VAC浪涌保护装置结构模型

　　在低压配电系统的终端防护场景中，浪涌保护装置是抑制瞬态过电压、泄放浪涌电流的核心元件，这款四极结构的浪涌保护单元，适配120/208VAC三相四线制配电场景，可覆盖工业厂房末端配电箱、商业建筑配电回路、通讯基站供电侧等多类需要精细浪涌防护的安装位置。从实际使用需求出发，该装置采用四极模块化拼接结构，每一极对应独立的保护单元，可分别对三根相线与中性线提供对等的浪涌泄放通路，避免单极失效导致的整体防护缺口，单元间通过侧边卡扣结构实现刚性拼接，既保证多极组合后的整体结构强度，也支持现场根据实际回路极数灵活调整配置，无需更换整体基座。

　　从设计逻辑来看，这款装置的外形完全适配标准35mmDIN导轨安装场景，底部预留的导轨卡扣结构与市面主流配电箱导轨尺寸完全匹配，安装时只需将单元卡扣对准导轨压入即可完成固定，无需额外打孔或定制安装支架，单极单元的宽度遵循低压终端电器的模数化尺寸规范，四极组合后的整体宽度可直接在常规配电箱的预留位内排布，不会与相邻的断路器、隔离开关等元件产生安装干涉。装置正面设置的状态指示窗口，可在保护元件失效时弹出红色标识，运维人员无需拆卸装置、无需断电即可直观判断各极的工作状态，大幅降低日常巡检的工作量。顶部的接线端子采用压线式结构，适配对应线径的铜芯导线接入，端子旁预留的标识位可清晰区分相线、中性线的接线位置，避免现场接线时出现相序错接的问题。

　　建模过程中，对装置的每一处结构细节都做了还原：单元外壳的散热凹槽、拼接处的定位凸台与卡槽、底部导轨卡扣的弹性结构、正面指示件的活动间隙、顶部接线端子的压线板结构都按照实物的装配关系做了对应处理，既保证模型外观与实物一致，也可直接用于配电盘的虚拟装配校验，验证配电箱内的布线空间、元件排布间隙、操作维护空间是否满足要求。在实际工程应用中，这类浪涌保护器通常安装在配电回路的进线侧，与进线断路器串联使用，当线路中出现雷击感应过电压、操作过电压等瞬态高压冲击时，装置内部的保护元件会在纳秒级时间内导通，将浪涌电流泄放到接地系统，同时将线路电压钳位在设备可承受的安全范围内，避免后端的精密用电设备被过电压击穿损坏。

　　考虑到现场安装的实际边界，模型还原了装置的所有外部安装尺寸，包括整体高度、深度、相邻极间的拼接公差、接线端子的接线空间、正面操作面的突出高度，设计人员在做配电箱三维布局时，可直接导入该模型完成排布，提前校验装置与箱门、走线槽、相邻元件的安全距离，避免实际安装时出现元件干涉、接线空间不足、箱门无法闭合等问题。装置外壳采用阻燃工程塑料材质的结构特征也在模型中有所体现，外壳的壁厚、加强筋位置都按照低压电器的结构强度要求做了对应设计，保证装置在正常使用过程中具备足够的机械强度，同时在出现内部故障时可起到阻燃隔弧的作用。
