LM2596U降压模块配套DC接口外壳结构

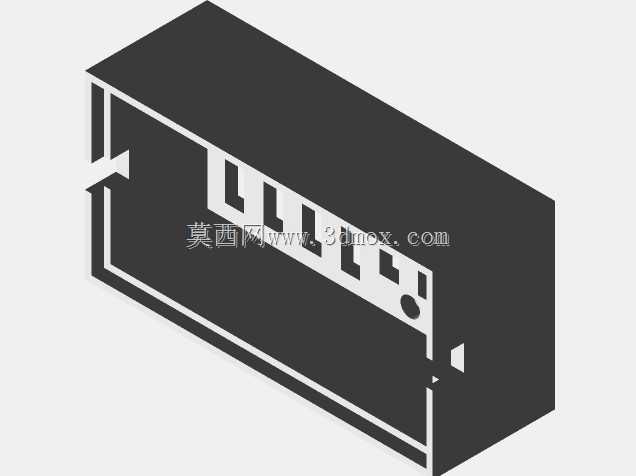

　　在嵌入式硬件开发、小型电子设备改装、通讯终端外设供电改造场景中，裸露的DC-DC降压模块往往存在引脚误触短路、积灰受潮、外力磕碰损坏元件的风险，这款适配LM2596U降压电路的DC接口外壳，正是针对这类现场使用痛点完成的结构设计。做这类小尺寸电源配件的外壳时，首先要卡准PCB板的安装边界，不能出现内部空间冗余导致板件晃动，也不能因为尺寸公差卡紧压伤板上的贴片电容、电感元件，建模时要先对照LM2596U核心电路的常规布板尺寸，预留出电感、输出滤波电容的凸起高度空间，内壁对应位置做0.3mm的避让槽，避免装配时元件顶壳。外壳的进出线位置要对应板上的两个DC接口位，开孔尺寸要匹配常用的DC公头插拔行程，孔位边缘做小角度倒角，

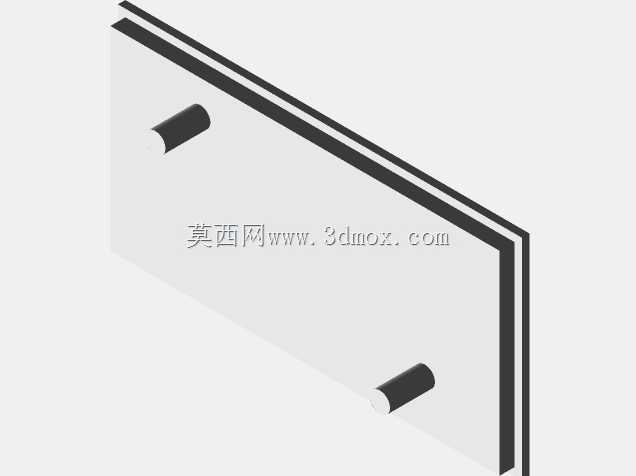

　　既方便插头快速对位插入，也能避免长期插拔磨损接口焊盘。考虑到这类模块常被用在通讯设备临时供电改装、桌面小型电子装置的电源适配场景，外壳的壁厚控制在1.2mm，既保证手持插拔时的结构强度，也不会额外增加过多安装体积，外壳上下盖的配合采用卡扣式结构，卡扣的扣合量设计在0.4mm，不需要额外打螺丝就能完成装配，后期需要检修电路时也能徒手拆开，不会像超声焊接结构那样拆壳就损坏壳体。外壳表面不做多余的防滑纹理，保持平整外观，方便在狭窄的设备仓内塞装固定，侧面预留1mm宽的扎带穿槽，现场安装时可以直接用尼龙扎带把模块绑在设备支架、走线槽旁，不需要额外做安装固定孔位，适配不同场景的临时固定需求。设计时还要考虑散热问题，

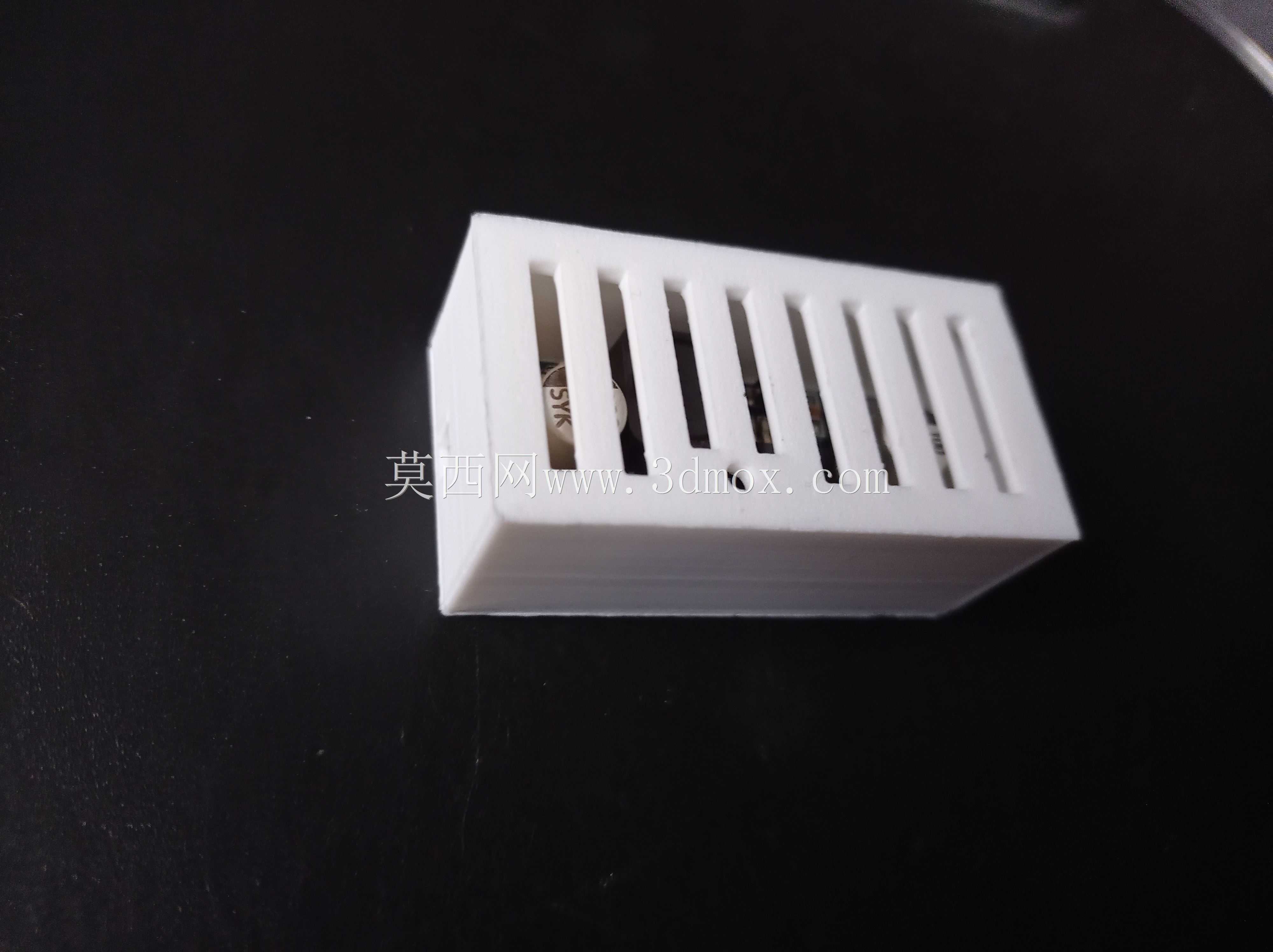

　　对应LM2596U芯片的安装位置，外壳背面开细密的通风栅格，栅格的缝隙宽度控制在1mm，既保证空气流通带走芯片工作时的热量，也能防止较大的金属碎屑掉进去造成短路。很多工程师在改装通讯终端的外接供电时，经常遇到模块裸露导致的接线误碰、运输过程中元件被撞掉的问题，这款外壳的结构完全贴合常规LM2596U双DC接口降压板的外形，装配完成后所有带电引脚都被封闭在壳体内，只有DC接口的插拔端外露，既满足日常插拔使用的操作需求，也能给内部电路提供足够的物理防护。在建模过程中，所有的内部筋位都做了圆角过渡，避免应力集中导致壳体受挤压开裂，卡扣位置对应PCB板的边缘空位，不会压到板上的走线，接口开孔的同轴度控制在0.1mm以内，

　　保证DC插头插入时不会出现偏斜顶坏接口的问题。这类小型电源外壳不需要做复杂的外观造型，核心是要匹配内部电路板的安装尺寸，兼顾防护性、装配便捷性和现场安装的灵活性，不管是用在实验室的电路原型验证，还是用在户外通讯设备的供电改装，都能快速完成装配，不需要额外对电路板做二次加工。
