桌面式USB开关选择器固定安装支座

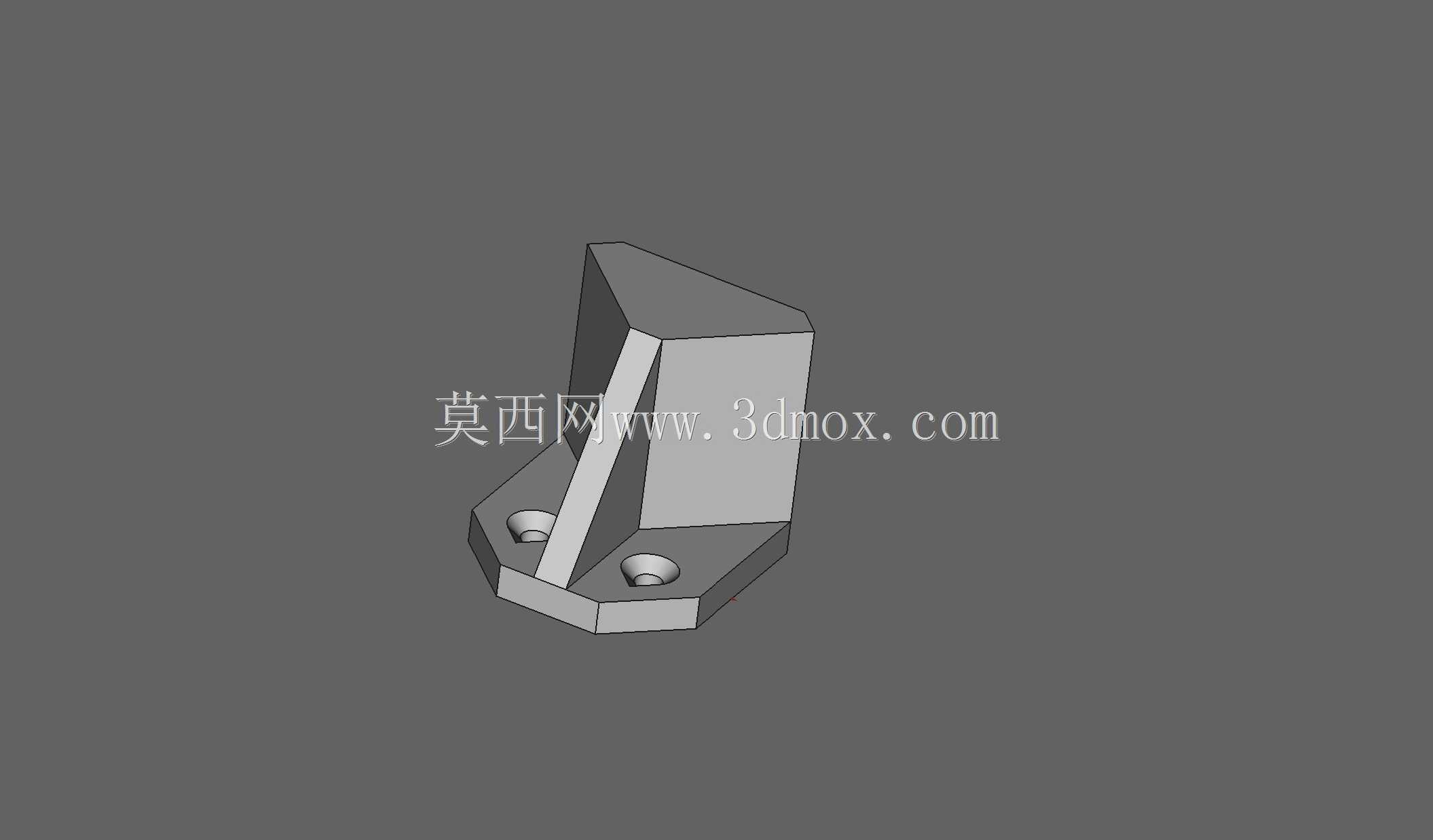

　　在桌面电子设备集成布线的实际作业场景中，多设备共用USB接口时往往需要搭配开关选择器来实现线路切换，而这类小型电子配件如果直接放置在桌面，很容易被线缆拖拽移位，或是被日常办公的杂物磕碰导致接口松动，长期使用还会因为反复拉扯造成USB接头焊脚脱焊，专门的固定支座就是为了解决这类现场问题而设计的结构件。这款支座的整体结构采用一体化成型思路，底部为带两个安装孔的六边形法兰底座，安装孔位的间距经过匹配测算，刚好对应常规桌面安装的自攻螺丝或者M3机丝的固定间距，底座的下表面做了0.2mm的微凹处理，安装时可以在接触面粘贴薄型防滑泡棉，既能够避免硬质底座刮花桌面漆面，也能抵消安装面的微小不平整，让固定后的支座不会出现晃动。

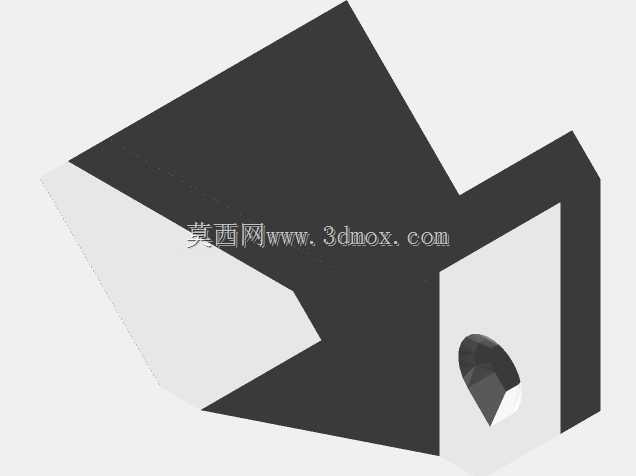

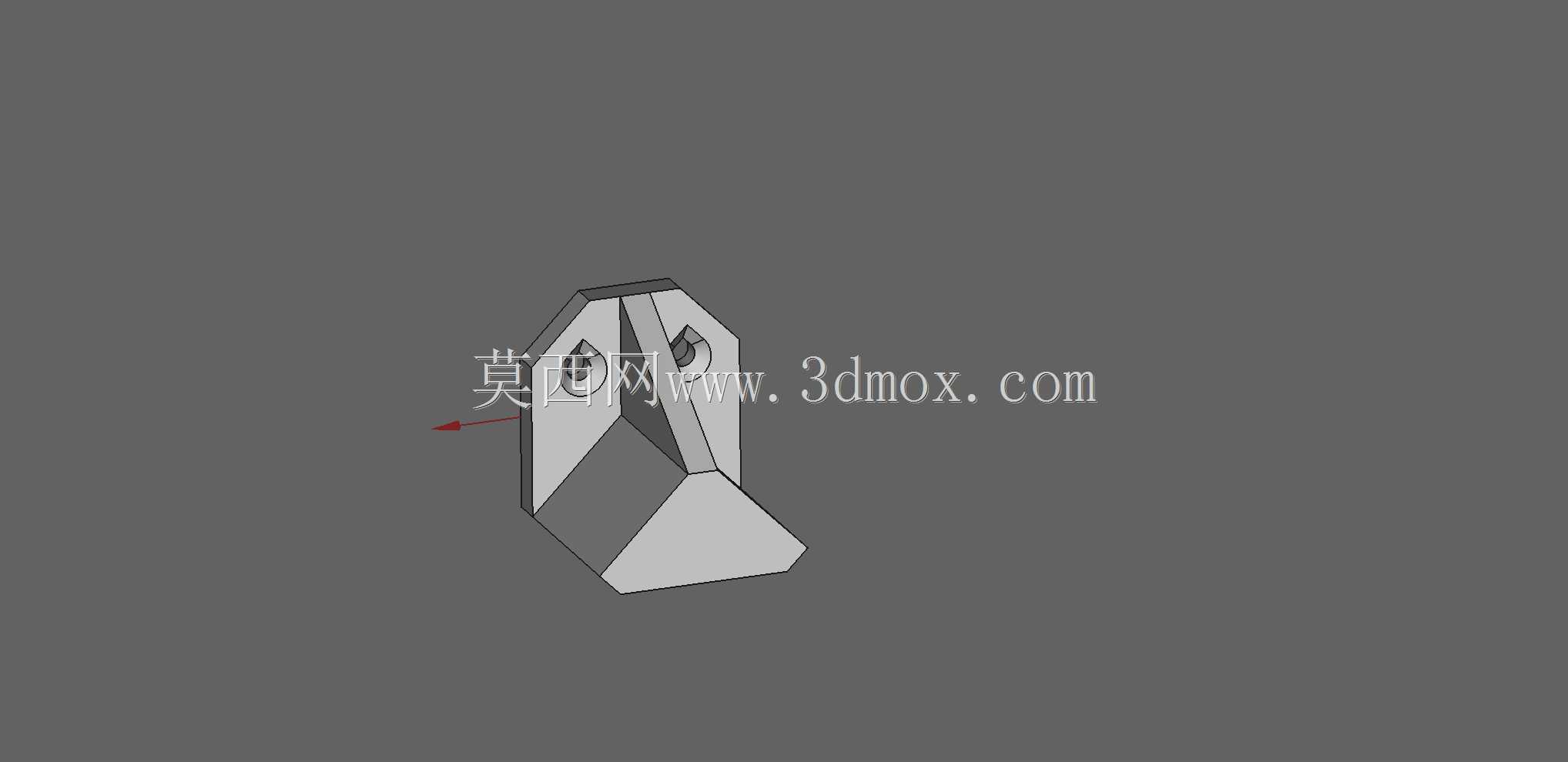

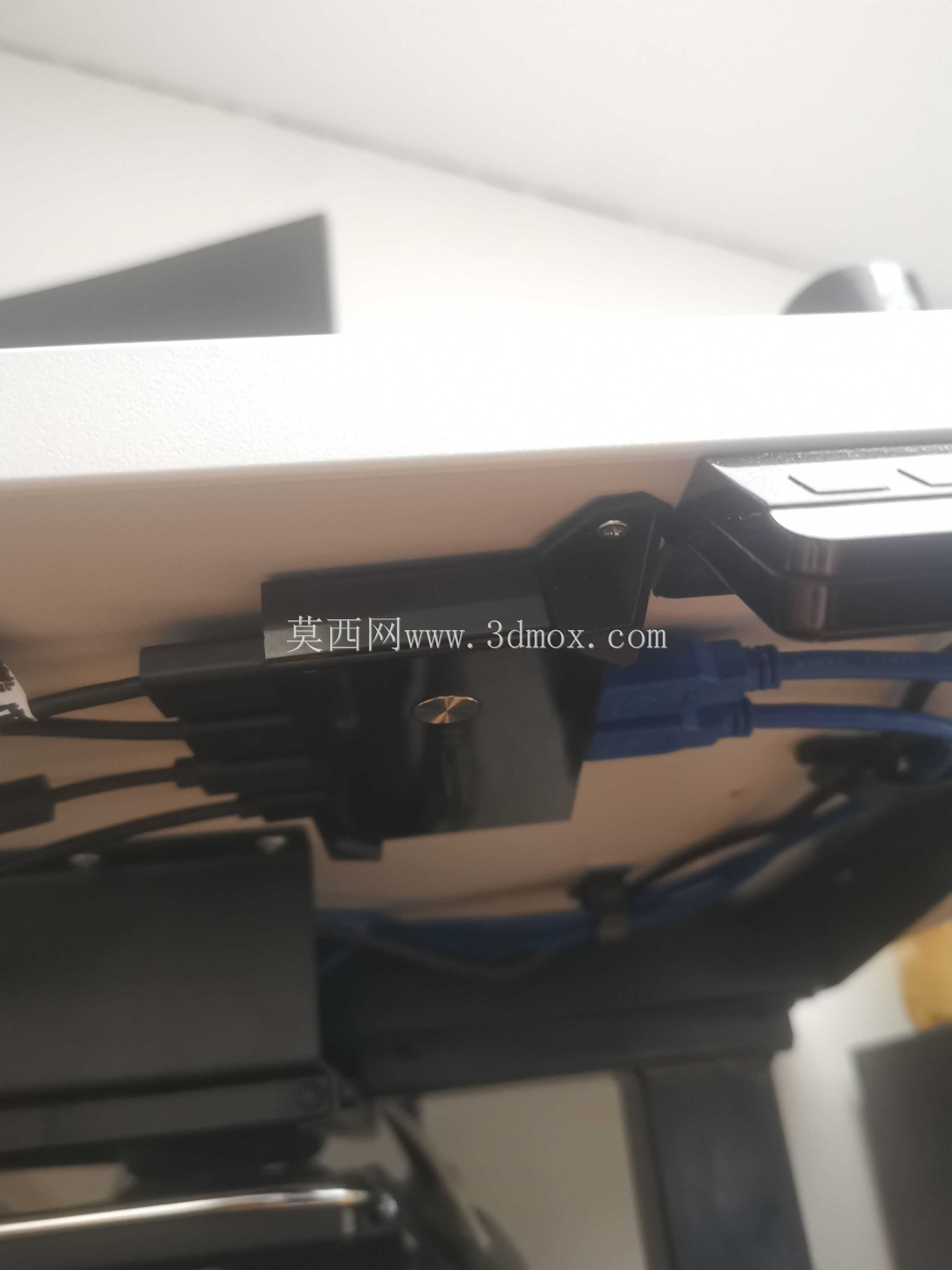

　　从底座向上延伸的支撑结构采用斜向加强筋加竖直挡边的组合形式，斜向筋板的厚度设置为3mm，从底座边缘一直延伸到支撑立板的中上部，这种结构不需要额外增加整体壁厚就可以获得足够的抗侧向弯折能力，哪怕日常插拔USB接头时施加较大的侧向力，支撑立板也不会出现变形歪斜。支撑立板的内侧面尺寸完全匹配对应型号USB开关选择器的外壳轮廓，立板的高度刚好托住选择器的下半部分，不会遮挡设备顶部的切换按键和侧面的接口区域，安装时只需要将选择器顺着立板的导向槽滑入，就可以实现设备的卡合固定，不需要额外打胶或者使用紧固件固定，后续如果需要拆卸维护设备，直接向上抽出即可，操作十分便捷。在实际的工位布线场景中，这类支座通常安装在桌面边缘靠近走线孔的位置，

　　固定完成后USB选择器的接口朝向操作人员一侧，插拔线缆时不需要抬手去摸索桌面散落的设备，所有的切换操作都可以在固定位置完成，能够大幅提升桌面的整洁度，减少线缆缠绕的问题。设计过程中特意将支座的所有外露棱边都做了R1的圆角处理，避免安装和使用过程中锋利的边角划伤操作人员或者割破线缆外皮，底座的安装孔采用沉头设计，螺丝锁紧后螺丝头完全没入沉孔内，不会突出底座表面刮蹭桌面。支撑立板的后侧预留了2mm的间隙，当选择器装入后，设备外壳和立板之间会留出微小的通风缝隙，避免设备长时间工作产生的热量积存在接触面之间，影响电子元件的使用寿命。从安装边界来看，这款支座固定后整体突出桌面的高度为42mm，横向最大宽度为28mm，纵向深度为35mm，

　　占用的桌面空间极小，不会和桌面的其他办公设备产生位置干涉，哪怕是在空间紧张的弱电井桌面配线架旁，也可以找到合适的安装位置。结构受力方面，经过实际插拔测试，在接口处施加50N的侧向插拔力时，支座的最大变形量不到0.1mm，完全满足日常使用的强度要求，不需要担心长期使用后结构失效的问题。这类小型固定支座虽然结构不复杂，但在桌面通讯配件的集成安装场景中，能够有效解决小型电子设备的固定问题，减少设备损坏的概率，提升工位布线的规整度，是桌面电子设备配套安装中实用性很强的结构配件。
