霍尼韦尔V5B010CB3微动开关结构设计

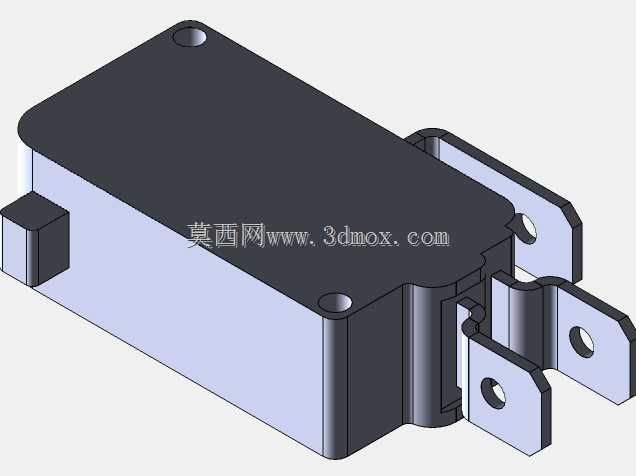

　　在低压控制回路的实际选型与结构适配工作中，这类带安装固定耳的密封型微动开关，是空间受限场景下实现通断信号触发的核心元件，常被集成在通讯设备的舱门启闭检测、工控终端的按键触发、小型机电装置的位置限位环节中，替代传统无固定结构的轻触开关，解决长期振动工况下的触点偏移、接线松脱问题。从结构设计逻辑来看，这款开关的主体采用方正塑壳封装，上盖与底座通过边缘的卡扣结构实现压合密封，壳体边角做了小圆弧过渡，避免装配过程中刮伤周边线束绝缘层，上盖表面预留的两个圆形凹点是壳体超声焊接的定位点位，生产时可通过这两个点位快速固定上下壳位置，保证焊接后壳体的接缝均匀一致，防护等级可满足常规室内设备的防尘要求。开关侧部伸出的三个折弯式安装接片，

　　是整个结构设计的核心考量部分，接片采用镀锡铜材冲压成型，每个接片上都预制了标准的圆形安装孔，既可以作为接线端子通过螺丝压接导线，也能直接作为固定点位将开关锁附在设备的钣金支架上，接片的折弯角度经过精准计算，伸出壳体的长度刚好避开壳体本身的安装干涉区，装配时不需要额外增加转接垫片，就能让开关的触发端对准被检测的运动部件，比如通讯机柜的门体开合拨片、小型机构的滑动挡块，触发行程控制在毫米级，不会因为行程过大导致开关内部簧片疲劳断裂。从安装边界尺寸来看，开关主体的长宽高比例适配多数小型电子设备的内部安装仓，主体厚度控制在较薄的区间，可嵌入到设备侧壁的预留槽内，不会额外占用设备内部的走线空间，

　　三个接片的排布间距符合常规低压接线的安全爬电距离要求，相邻接片之间的塑壳凸起筋条，可进一步避免接线后导线裸露部分发生短接风险。开关的触发端采用侧置式结构，触发压力经过调校，既不会因为外部轻微振动产生误触发，也能在被检测部件到位时可靠完成触点切换，内部的银合金触点可承载常规低压控制回路的电流，满足通讯设备、小型家电、工控终端的长期通断使用需求。在三维建模过程中，这类开关的结构还原需要重点关注接片的折弯公差、壳体的配合间隙、触发端的活动行程范围，建模时要预留出接片的装配变形余量，避免在整机装配仿真时出现干涉报错，同时要准确还原安装孔的中心距尺寸，保证生成的工程图可直接用于支架的开孔定位，减少后续样机试制时的适配调整工作量。实际应用中，

　　这类开关的固定方式灵活，既可以通过接片上的孔位直接锁附，也能在壳体背部粘贴泡棉胶辅助固定，适配不同设备的装配工艺要求，在通讯设备的户外基站终端中，这类开关还可配合防水罩使用，实现舱门状态的远程信号采集，无需人工现场检查门体是否闭合到位，大幅提升设备运维的效率。
