ATX电源转接分线输出模块结构设计

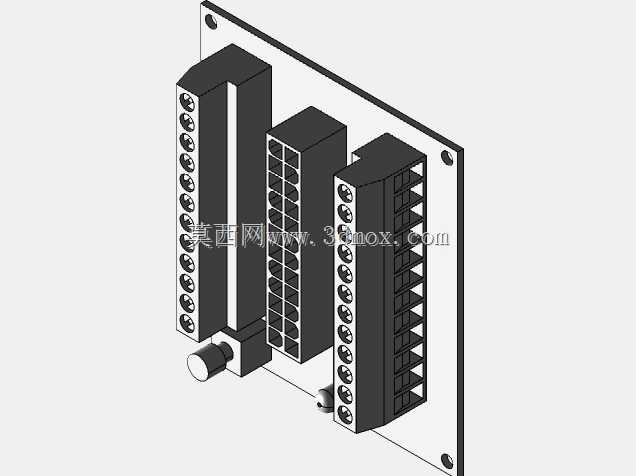

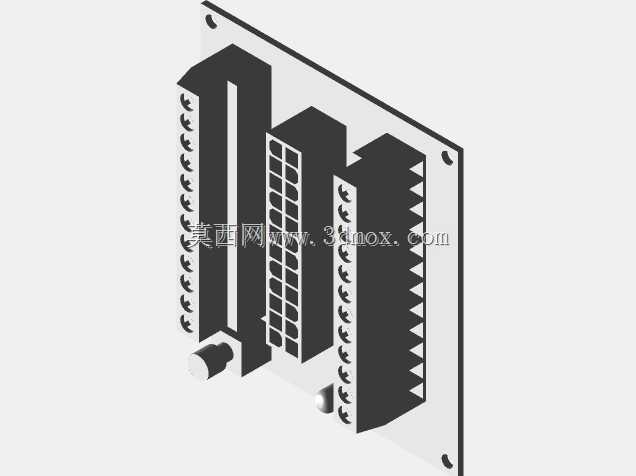

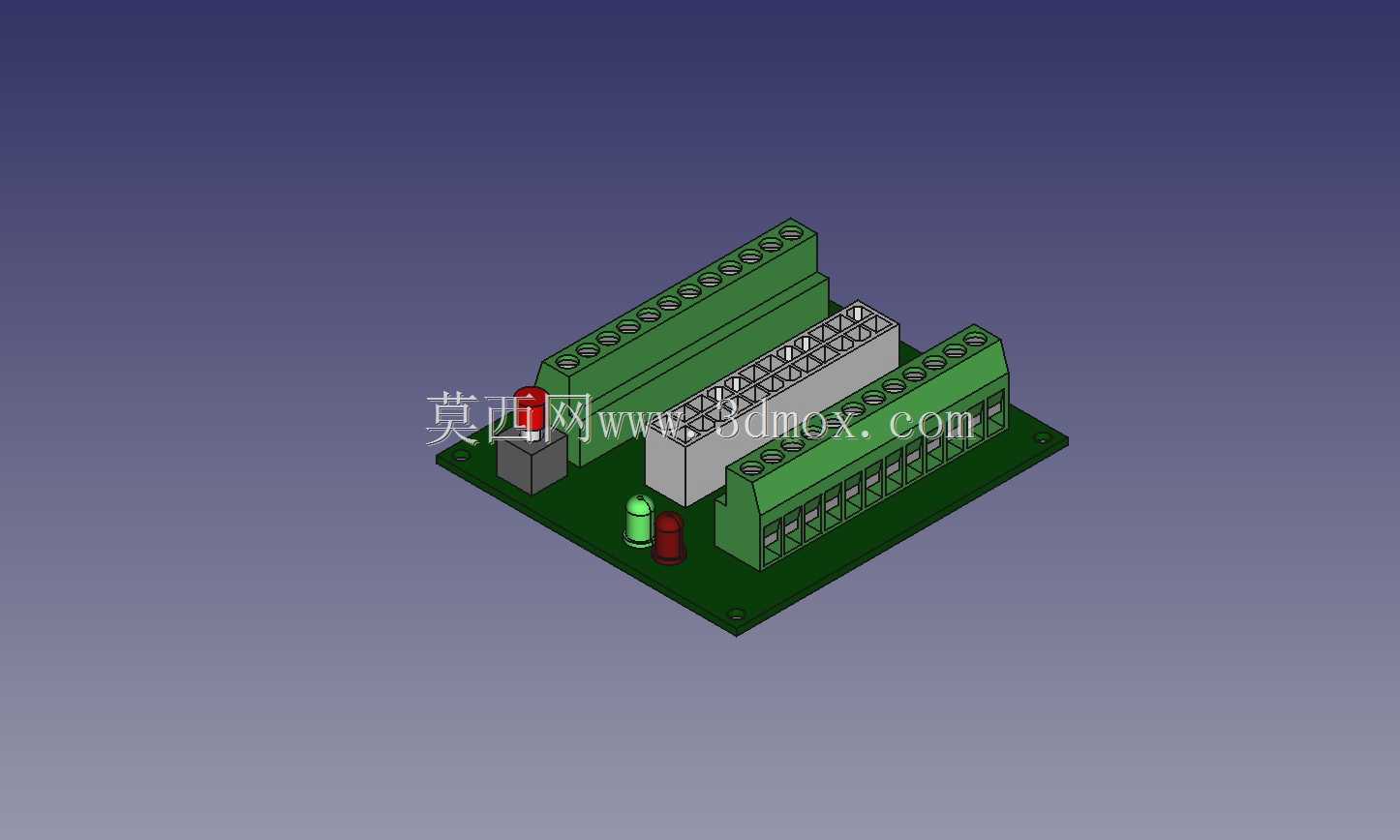

　　在桌面电子调试、小型嵌入式设备开发、实验室临时供电场景中，常规ATX台式机电源的原生出线为多组散线，直接取电时存在接线杂乱、易短路、电压标识不清、无固定安装位的问题，这款ATX电源转接分线模块正是针对这类场景设计的结构件，核心作用是将ATX电源输出的各路电压，通过板载端子排规整引出，实现安全、便捷的分路供电。从结构设计逻辑来看，模块采用PCB作为承载基底，所有接线端子、状态指示元件都直接固定在PCB板上，省去了额外的绝缘固定结构，同时PCB本身的铜箔走线替代了飞线连接，大幅降低接线错误概率。板上布置的三组绿色栅栏式接线端子，分别对应ATX电源的不同电压输出回路，端子采用螺丝压接方式，可兼容0.5-2.5平方毫米的多股铜芯线，

　　既能满足小电流信号回路的接线需求，也能承载12V回路最大10A每路的持续电流，端子的间距设置为7.62mm，符合强电接线的安全爬电距离要求，避免相邻端子间因积尘、凝露出现拉弧短路问题。模块上预留的红色按钮是电源触发开关，对应ATX电源的PS-ON信号回路，按下即可触发ATX电源启动，省去了短接主板插针的操作，旁边搭配的红、绿两颗直插LED指示灯，分别对应5V待机、12V主输出的通电状态，调试时无需万用表测量就能快速判断电源输出是否正常，指示灯旁预留的限流电阻焊接位，可根据实际选用的LED参数调整阻值，适配不同亮度需求。安装边界方面，模块整体为矩形板式结构，PCB四个角预留了3.2mm直径的安装孔，可直接通过M3铜柱固定在亚克力外壳、

　　铝合金型材框架或者实验台面板上，安装孔的中心距按照标准100mm间距设置，兼容通用的电子安装型材孔位，不需要额外打孔适配。模块的输入侧预留了标准ATX 24Pin主板电源插座的焊接位，可直接插入ATX电源的24Pin主供电线，不需要额外改线，插座旁的丝印层清晰标注了每一路端子对应的电压值与正负极方向，接线时可直接对照丝印操作，降低接反烧损后端设备的风险。从实际使用场景出发，这款模块除了电子实验室调试使用外，还可用于小型机柜内部的集中供电改造，将闲置ATX电源转换为多路直流输出源，给机柜内的散热风扇、小型控制板、指示灯组供电，相比单独采购多路开关电源，成本更低且接线更灵活。设计时特意将高压输入回路与低压输出端子分区布置，

　　24Pin输入插座位于模块一侧，输出端子分布在另外两个相邻侧边，接线时输入线与输出线走向分离，不会出现线缆交叉缠绕的问题，同时PCB边缘做了圆角处理，避免安装时划伤操作人员手部。端子排的选型上采用了带法兰固定的栅栏式端子，除了引脚焊接在PCB上之外，端子两侧的塑料法兰还预留了固定孔，可通过小螺丝进一步加固在PCB上，避免大电流接线时端子受力脱落，提升长期使用的结构可靠性。模块上还预留了多路扩展焊盘，使用者可根据自身需求加装保险丝座、电压检测端口、可调电阻等元件，实现过流保护、电压微调等扩展功能，不需要重新设计PCB结构，适配不同的定制化供电需求。整体结构没有多余的装饰性设计，所有元件布局都围绕接线便捷、安全可靠的核心目标，元件之间的间距预留了足够的操作空间，接线时螺丝刀可顺利伸入端子螺丝位，不会被相邻元件遮挡，日常维护时更换指示灯、开关等易损元件也无需拆卸整个模块。
