玩具汽车传动连接座结构设计

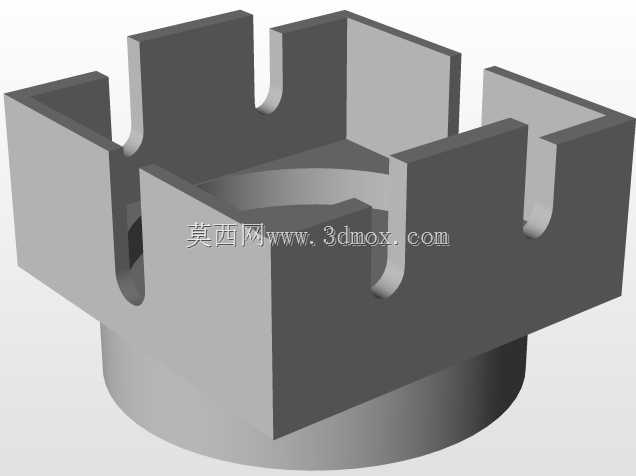

　　该零件属于玩具汽车动力传输路径上的核心连接构件，主要应用于小型电动玩具车的动力输出端与行走轮系的衔接位置，承担动力换向、扭矩传递以及上部功能组件的承载定位作用。从实际使用场景来看，这类零件多安装在玩具车底盘的中部动力舱位置，下部圆柱段直接嵌套在驱动电机的输出轴套上，上部带开槽的框型结构则用来卡接玩具车的上部功能模块，比如仿真转向架、声光组件固定架或者弹跳机构的底座，当电机输出旋转扭矩时，零件会随电机轴同步转动，通过框体侧壁的开槽带动上部卡接的组件完成对应动作，同时抵消玩具行驶过程中产生的径向窜动，避免上部组件出现松脱移位的问题。

　　设计过程中首先考虑的是玩具类零件的装配效率需求，上部框体均匀分布的六个U型开槽，并非随意设置的装饰结构，每个开槽的宽度都对应上部组件卡脚的厚度，开槽底部做了R2的圆弧过渡，既可以消除塑胶注塑过程中的应力集中问题，避免零件在频繁受扭时从开槽根部开裂，也能在装配时起到导向作用，工人或者自动化装配设备不需要精准对位，只要将卡脚对准开槽大致位置按压即可完成装配，卡脚滑入槽底后会被槽壁两侧的限位面牢牢卡住，不需要额外打胶或者加装螺丝固定，大幅降低装配环节的工时成本。下部圆柱段的直径匹配常用130型玩具电机的输出轴套尺寸，圆柱段的高度设置为12mm，插入轴套后有足够的接触面积传递扭矩，不会因为扭矩过大出现打滑空转的问题，圆柱与上部框体的衔接位置做了3mm的倒角过渡，避免注塑时出现缩痕，同时也能提升衔接位置的结构强度，承受玩具跌落时产生的冲击载荷。

　　从安装边界来看，零件整体的最大外轮廓尺寸控制在32mm以内，上部框体的壁厚设置为1.8mm，这个厚度既可以满足玩具安全标准中关于小零件抗扭强度的要求，不会因为儿童正常把玩时的拧动出现断裂，也能尽可能减少塑胶原料的用量，控制单件零件的生产成本。框体内部的空腔直径为24mm，预留了足够的空间容纳上部组件的定位凸台，空腔底部做了1mm的深度沉台，装配时上部组件的凸台抵在沉台面上，可以精准控制装配高度，避免出现装配过深导致上部组件与底盘其他零件发生运动干涉的问题。零件的所有外露棱边都做了R0.5的圆角处理，没有尖锐的毛刺边角，符合玩具产品的安全规范，不会划伤儿童的手部皮肤。

　　在结构验证阶段，这类零件需要通过1.2米高度的自由跌落测试，以及连续2小时的满负载运转测试，设计时特意将开槽的位置设置在框体侧壁的中部，而非靠近底部衔接位置，就是为了让受力点远离应力集中的衔接区域，提升零件的抗冲击能力。同时框体的六个开槽采用等角度均匀分布的设计，旋转过程中每个槽壁承受的扭矩载荷均匀分布，不会出现单侧受力过大导致的侧壁变形问题，运转时的动平衡性能更好，玩具车行驶过程中不会因为零件偏心产生异常的抖动或者噪音。零件的材质选用常规的ABS塑胶，收缩率控制在0.5%，注塑成型时的脱模斜度设置为1度，既可以保证顺利脱模，也不会因为斜度过大导致上部框体与卡脚的配合间隙过大，出现装配后松旷的问题。
