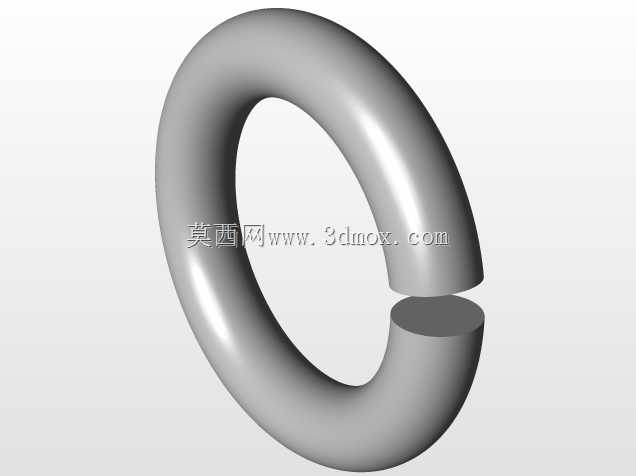

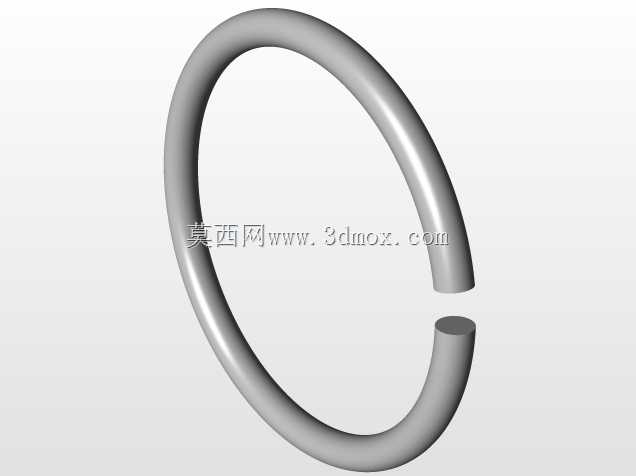

开口型弹性挡圈式轴承练习构件

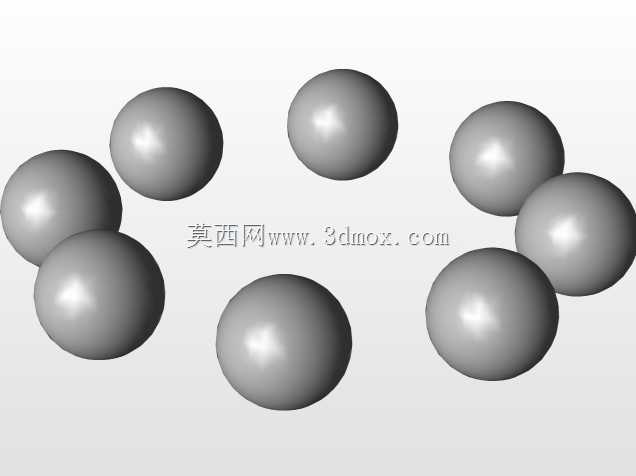

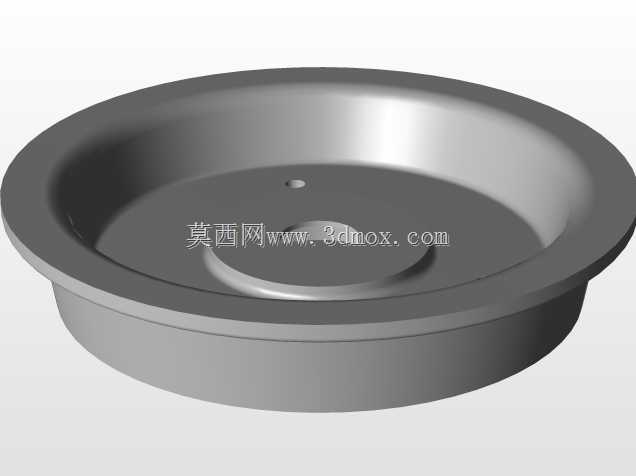

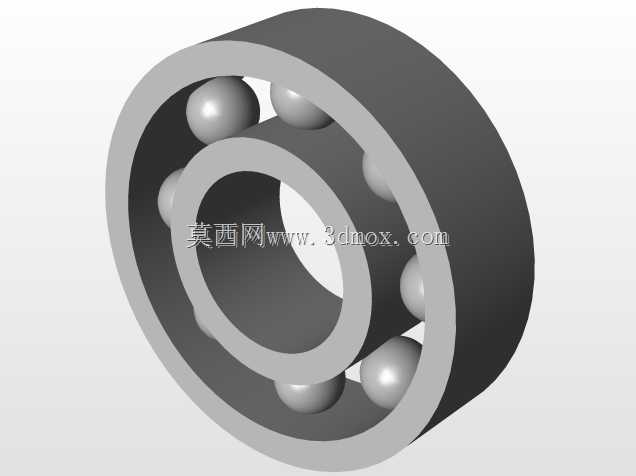

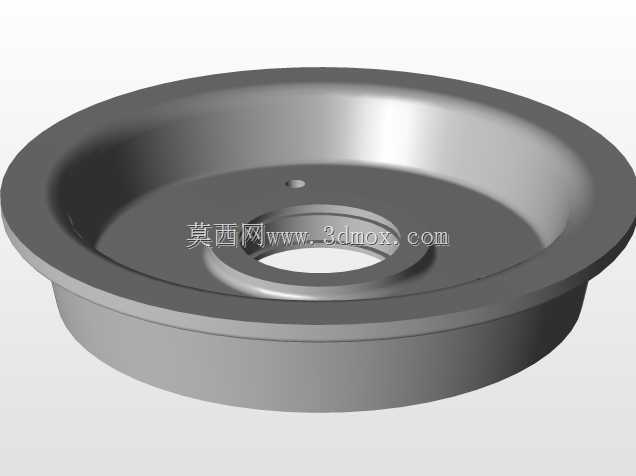

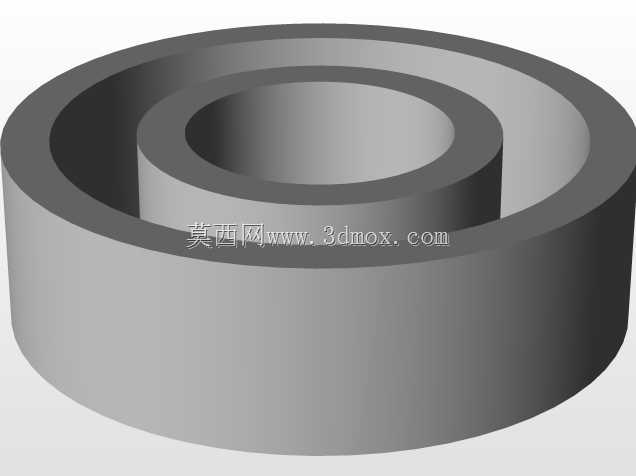

　　在常规回转类机械结构的设计流程里，这类开口环形构件常作为轴承装配环节的轴向定位辅助件出现，很多刚接触三维建模的结构工程师在练习回转类零件建模时，都会从这类带开口的环形构件入手，熟悉扫掠、拉伸切除这类基础特征的操作逻辑。从实际应用场景来看，这类构件多配套深沟球轴承、圆锥滚子轴承使用，安装在轴承外圈或者内圈的卡槽位置，限制轴承在轴系或者轴承座内的轴向窜动，避免设备运行过程中轴承因为轴向载荷冲击出现移位，影响整个传动链的运转精度。

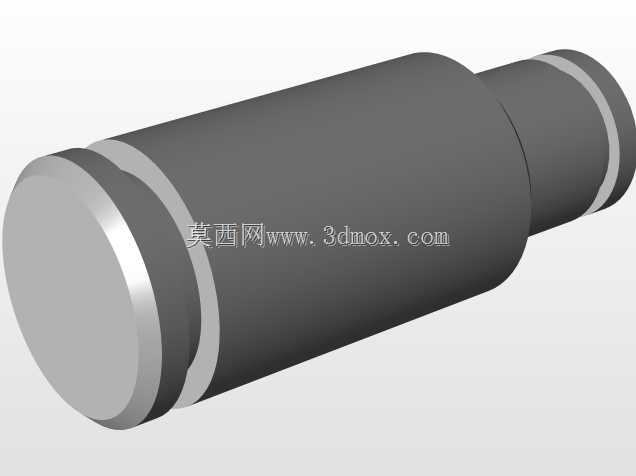

　　做这个构件的建模练习时，首先要明确实际安装的边界条件：常规同规格的这类挡圈，环体的截面直径要和轴承卡槽的深度匹配，开口处的间隙要控制在合理范围，既保证安装时可以通过挤压让环体收缩顺利卡入卡槽，又要保证卡入后开口处不会出现过大的间隙导致挡圈从卡槽内脱出。建模的时候不能只做外观的环形扫掠，要考虑实际加工时的工艺细节，比如环体的边缘要做微小的圆角处理，避免安装时锋利的边缘刮伤轴承端面或者卡槽内壁，长期运行后产生金属碎屑污染润滑脂，加剧轴承的磨损。

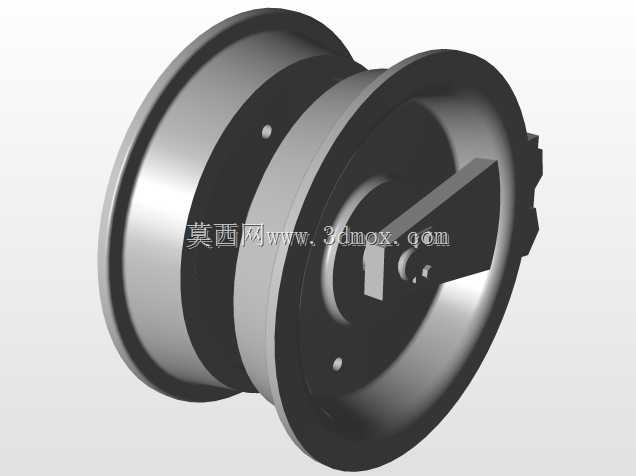

　　从功能特性上来说，这类开口环形构件依靠自身的弹性变形实现安装与锁紧，不需要额外的紧固件固定，装配效率比传统的轴端挡圈、锁紧螺母更高，在中小载荷的回转设备里应用非常广泛，比如小型电机的输出端轴承定位、家电传动结构的轴承限位、普通输送辊的轴承固定场景里都能看到这类零件的身影。设计这类零件的时候，要提前核算环体的截面直径和整体公称直径的比例，截面过细会导致构件的刚性不足，承受轴向载荷的时候容易出现变形甚至断裂，无法起到定位作用；截面过粗则会导致安装时需要的变形力过大，现场装配难度提升，甚至会因为强行挤压导致环体出现裂纹，留下设备运行的安全隐患。

　　建模过程中，很多新手容易忽略开口处的端面处理，实际生产中这个位置的端面要和环体的中心线保持垂直，不能出现倾斜，否则安装后开口处的两个端面会和卡槽侧壁出现点接触，长期受轴向冲击后容易出现端面磨损，导致挡圈的锁紧力下降。另外环体的整体圆度公差也要控制在合理范围内，如果圆度误差过大，安装后环体和卡槽的接触会出现局部间隙，轴承运转时的轴向力会集中在接触的几个点位，很容易造成挡圈局部过载断裂。

　　在实际的设备选型配套里，这类零件的尺寸要和对应轴承的卡槽尺寸严格匹配，公称直径要略大于卡槽的底径，安装后依靠环体的张力贴紧卡槽的侧壁，保证轴向定位的可靠性。做这类练习建模的时候，不能只追求外观的相似，要把实际生产和装配里的工艺要求融入到建模过程里，比如环体的拔模角度、边缘的倒角大小、开口处的间隙尺寸，都要结合实际的应用场景来设定，而不是随意绘制一个开口圆环就完成建模。很多刚入行的工程师在做这类零件设计时，容易照搬软件自带的标准件模型，忽略实际工况的载荷差异，比如在有冲击载荷的工况下，要适当加大环体的截面直径，提升构件的抗冲击能力，而在轻载的精密传动场景里，可以适当减小截面尺寸，降低构件的重量，减少高速运转时的离心力影响。

　　从安装流程上来说，这类构件安装时需要用专用的卡簧钳插入构件端部的工艺孔内，挤压让环体收缩后放入卡槽，所以建模的时候如果是面向实际生产的模型，还要在开口的两个端面上预留对应的工艺孔位置，这个细节很多练习模型里都会遗漏，导致模型和实际生产的零件存在差异。另外环体的表面粗糙度也要有对应的要求，和卡槽接触的环面不能有明显的加工刀痕，否则会加大和卡槽之间的摩擦，长期运行后出现磨损松动。这类零件虽然结构简单，属于传动系统里的小零件，但却是保证轴承正常运转的关键辅助部件，一旦出现失效，会直接导致轴承轴向移位，引发整个传动系统的故障，所以建模练习的时候也要从工程实际的角度出发，把每一个结构细节的设计逻辑理清楚，而不是只做外观的几何绘制。
