外螺纹连接式光学镜筒结构设计

　　在光学成像、光电通讯类设备的光路搭建环节，这类带外螺纹的镜筒是极为常用的基础安装构件，日常做光路调试、小型成像模组装配时，这类零件的适配性直接影响整个光机结构的装调效率与同轴精度。从实际使用场景来看，这类镜筒多用于小型定焦成像单元、激光准直模块、光电传感接收端的透镜固定，常见于工业视觉检测的小型镜头组、手持扫码设备的成像光路、短距光通讯的接收端透镜座，区别于大口径的工业镜头镜筒，这类小尺寸外螺纹镜筒更适合空间紧凑的嵌入式光机结构，不需要额外的压块或者法兰固定，直接通过外螺纹旋入对应安装基座的内螺纹孔即可完成初步定位。

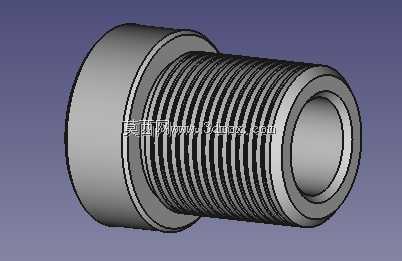

　　从结构设计逻辑来看，整个零件采用同轴回转体结构，一端为带限位台阶的光滑内孔，用来承托圆形光学透镜，内孔的直径公差需要匹配透镜的外圆尺寸，通常采用间隙配合保证透镜装入时不会卡滞，同时配合端面的压圈或者点胶槽完成透镜的轴向固定，避免透镜在震动环境下出现偏移。另一端的外螺纹采用细牙螺纹设计，细牙螺纹的螺距更小，旋合时的轴向进给量更精细，方便装调时微调透镜与感光芯片或者激光光源的轴向距离，实现焦距的精准调节，螺纹的长度覆盖了常规焦距调节所需的行程范围，不需要额外增加调节垫圈就能覆盖常用的工作距离区间。

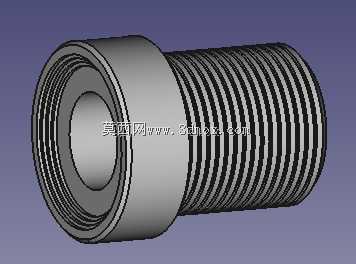

　　零件的外形边界上，靠近透镜安装端设置了一圈直径大于螺纹大径的凸台，这个凸台一方面作为螺纹旋入的限位面，旋入基座时凸台端面贴合基座安装面即可确定基准位置，避免旋入过深顶到内部其他构件，另一方面凸台的外圆可以作为装夹基准，加工时可以一次装夹完成内孔、外圆、螺纹的全部加工，有效保证各段结构的同轴度，避免出现透镜光轴与安装基准偏斜的问题。内孔的台阶面做了微小的倒角处理，既可以去除加工毛刺，也能避免透镜装入时棱角刮伤透镜的镀膜边缘，螺纹的起始端和收尾端都做了退刀结构，保证螺纹旋合时不会出现卡滞，同时减少螺纹末端的应力集中，提升反复调节时的结构耐用度。

　　在实际选型适配时，需要注意镜筒的内孔通光口径要匹配所用透镜的有效通光直径，避免镜筒内壁遮挡光路产生暗角，外螺纹的规格要和安装基座的内螺纹完全一致，同时凸台的外径要大于基座安装孔的直径，保证限位面能够完全贴合。这类结构的设计不需要复杂的异形加工，采用常规的车削工艺即可完成加工，材料通常选用铝合金做阳极氧化处理，重量轻且不易生锈，也可以根据使用环境选用不锈钢材质应对腐蚀或者高强度的使用场景。装调过程中，旋动镜筒调整焦距时，细牙螺纹的自锁性可以保证调整到位后不会因为设备运行的轻微震动出现焦距偏移，不需要额外增加锁紧结构就能满足多数民用、工业级光机模组的使用要求，部分需要高稳定性的场景也可以在螺纹处添加少量螺纹胶或者增加锁紧螺母，进一步提升固定可靠性。镜筒的内壁可以根据需求做发黑处理，减少内壁反光对光路产生的杂散光干扰，提升成像或者光信号传输的稳定性。
