七孔长条式键盘按键安装基座结构设计

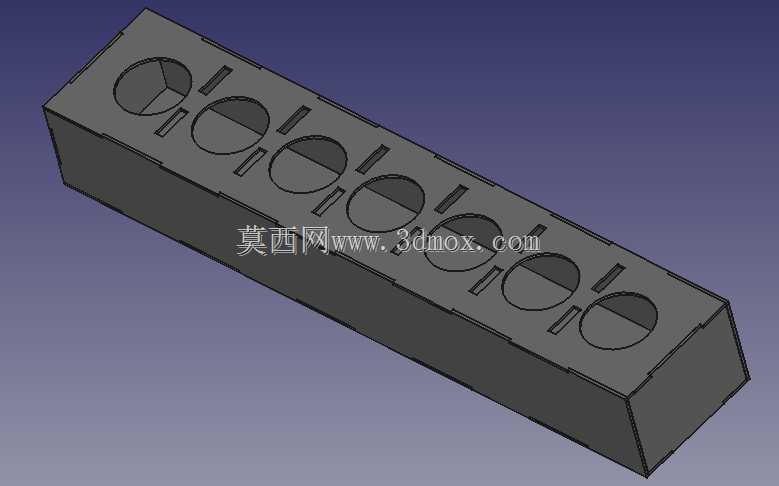

　　这款长条式七孔安装基座，是面向定制化机械键盘按键布局开发的配套承载结构，日常应用场景覆盖客制化键盘改装、工业控制终端按键面板搭建、小型嵌入式输入设备的按键固定环节，核心作用是为圆形键帽配套的轴体提供精准的安装定位，同时承担按键排布的间距约束、轴体固定限位的功能，避免按键按压过程中出现偏移、卡滞、相邻按键干涉的问题。从结构设计思路来看，整体采用一体化长条式长方体基体设计，基体顶面沿长度方向等距排布七个圆形轴体安装孔，每个安装孔旁侧设计有窄长型定位卡槽，卡槽与安装孔的相对位置严格匹配常用圆形轴体的定位凸台尺寸，轴体装入孔位后，凸台可直接卡入对应卡槽，无需额外点胶或者加装固定卡扣即可实现轴体的周向限位，防止轴体在按压过程中发生转动，

　　保证键帽安装后的方向一致性。基体的壁厚设计遵循常规塑胶注塑件的均匀壁厚原则，整体壁厚控制在1.8mm-2.2mm区间，既避免壁厚过薄导致的结构强度不足、按压受力后基座变形问题，也防止壁厚过厚带来的注塑缩痕、成型周期过长的缺陷。七个安装孔的中心距严格按照19.05mm的标准按键间距设置，匹配常规键帽的尺寸边界，确保相邻键帽安装后预留0.5mm-1mm的活动间隙，按压时不会出现相邻键帽剐蹭的情况。安装边界方面，基体整体长度方向的端面为平直结构，可直接与键盘外壳的内壁定位凸台贴合，宽度方向的两侧面设计有0.2mm的脱模斜度，适配注塑模具的开模脱模需求，底面为全平面结构，可通过背胶或者螺丝锁附的方式固定在键盘PCB板或者外壳底面上，

　　底面与安装孔位之间预留1.2mm的间隙，用于容纳轴体伸出的引脚，避免引脚被基座底面压弯导致的接触不良问题。每个圆形安装孔的内径尺寸与常用MX类圆形轴体的外径保持0.1mm的间隙配合，既保证轴体可以顺畅压入孔位，又不会因为间隙过大导致轴体晃动，影响按键的按压手感。孔位深度设计为6mm，刚好匹配轴体的插入深度，轴体压装到位后，轴体顶面与基体顶面基本齐平，保证键帽安装后高度一致。旁侧的定位卡槽深度为2mm，宽度与轴体定位凸台保持0.05mm的间隙，凸台卡入后可完全限制轴体的六个自由度，无需额外固定结构即可实现可靠连接。在实际选型使用过程中，该基座可直接适配标准七键位的自定义按键模块，比如常用的宏定义按键组、多媒体快捷按键组、

　　数字小键盘的单列按键排布，也可以根据实际需求将多个相同基座沿宽度方向拼接，组成多列按键的完整键盘承载结构，拼接时依靠基体侧面的平直端面即可实现对齐，无需额外定位治具。结构受力方面，每个安装孔的孔壁周边做了0.3mm的圆角过渡，分散按键按压时的应力，避免长期反复按压后孔壁出现开裂问题，基体的棱边全部做了0.2mm的倒角处理，去除加工毛刺，避免组装过程中划伤操作人员或者损坏线材。针对工业终端的使用场景，该结构的材质可选用ABS或者PC塑胶，具备一定的抗冲击性能，可适应工业现场的复杂使用环境，即使受到一定的外力碰撞也不会出现断裂变形。在三维建模过程中，所有孔位、卡槽的位置均采用线性阵列的方式生成，保证各孔位的间距一致性，避免手动排布带来的尺寸误差，建模时同步预留了注塑成型的收缩率补偿量，确保开模生产后的成品尺寸符合设计公差要求。
