64mm规格双折页平板合页结构设计

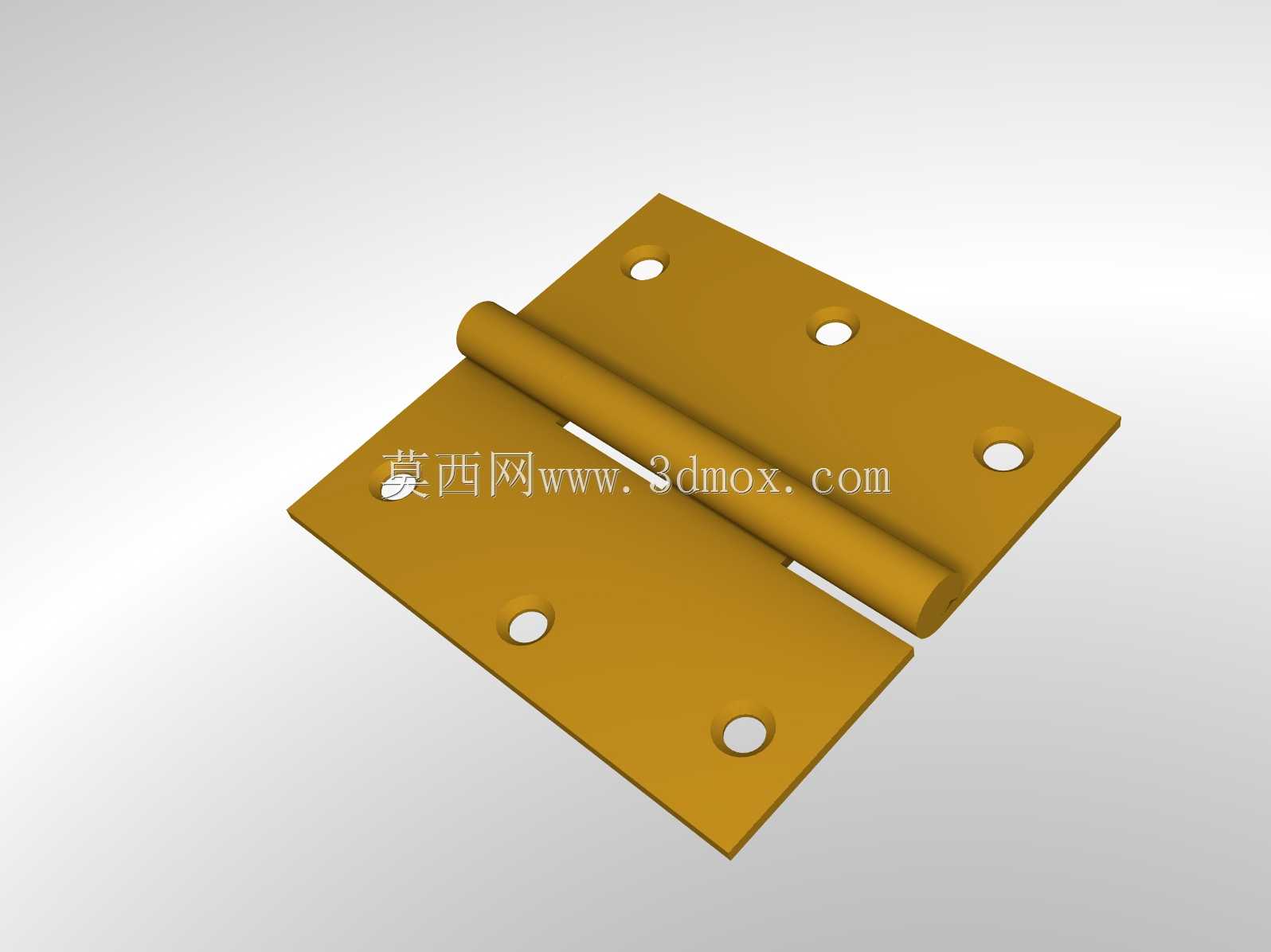

　　日常做结构配套设计时，这类64mm规格的平开合页是出镜率极高的连接件，不管是小型设备检修门、低压柜体箱门、木质储物柜门还是轻型工装防护门，选对合页规格直接决定了门扇长期开合的可靠性，很多新手做结构时容易忽略合页的安装边界，最后打样时才发现孔位干涉、开合蹭边，反而要反复改门板或者门框的结构，耽误整体项目进度。这款合页采用对称双页片搭配中置卷管的经典结构，两个页片分别通过三个沉头安装孔与门框、门扇固定，卷管内部穿入销轴后即可实现0-180度范围的自由回转，没有额外的阻尼或者定位结构，属于最通用的自由开合型连接件，适合没有特殊闭门、定位要求的常规门扇连接场景。从实际选型角度看，64mm的合页长度属于中小型规格，

　　单页片宽度适配15-20mm厚度的门板安装，单组合页的额定静载荷可以覆盖10kg以内的门扇重量，常规使用场景下单扇门配2组合页即可满足承重要求，如果门扇宽度超过600mm或者使用环境存在频繁振动，可以在门扇中部额外增加一组合页分散载荷，避免长期使用后页片变形导致门扇下垂刮蹭门框。设计这类钣金合页时，首先要确认卷管的同轴度，两个页片的卷边在合模后必须保证同轴度公差在0.1mm以内，否则穿入销轴后会出现开合卡滞、转动阻力过大的问题，卷管的内径要比选用的销轴直径大0.05-0.08mm，既不能间隙过大导致合页晃动窜动，也不能间隙过小导致装配困难、转动不畅。页片上的安装孔采用沉头设计，沉头深度要匹配常用的十字沉头螺钉尺寸，

　　保证螺钉安装后头部完全埋入页片平面，不会突出表面刮蹭门扇或者门框，孔位的边距要控制在合理范围，距离页片边缘至少保留3mm以上的实体距离，避免安装螺钉时页片边缘开裂，尤其是采用冷轧钢板冲压制作的合页，孔边距不足的话长期受载很容易出现孔位撕裂的问题。从安装边界来看，这款合页闭合状态下总厚度为两个页片厚度加卷管直径，安装时需要在门扇和门框的连接侧边预留对应厚度的安装间隙，常规预留2-2.5mm的缝隙即可保证开合顺畅，不会出现门扇闭合时与门框挤压摩擦的问题；页片展开后两个安装面处于同一平面，安装时不需要在门框或者门扇上额外开避让槽，直接贴合固定即可，对于没有开槽加工条件的薄板箱体、木质门板来说非常友好，不需要额外的铣槽工序就能完成装配，

　　能有效降低现场安装的加工难度。实际工程应用中，这类合页的表面通常会做镀锌、喷塑或者氧化处理，根据使用环境选择对应的表面处理工艺即可，普通室内干燥环境选用镀锌处理的产品就能满足防锈要求，如果是户外或者潮湿环境使用，可以选择304不锈钢材质的同规格合页，避免长期受潮生锈导致转动失效。建模过程中需要注意页片与卷管的衔接圆角，冲压成型的合页在卷边与页片的衔接位置会有自然的工艺圆角，建模时不要做成直角衔接，否则和实际加工出来的零件形态存在偏差，后续做装配干涉检查时会出现误判；另外沉头孔的锥角要匹配标准沉头螺钉的锥度，常规选用90度锥角即可，和市面上通用的沉头螺钉尺寸适配，不需要定制特殊规格的紧固件。很多人做合页建模时容易忽略销轴的装配间隙，直接把卷管内径和销轴直径做成一样的尺寸，实际装配时根本穿不进去，或者转动的时候摩擦力过大，做运动仿真的时候也会出现过约束报错，合理预留转动间隙是这类活动连接件建模的核心要点。另外页片的平面度也要在建模时做合理标注，冲压成型的页片平面度公差控制在0.2mm以内即可，不需要过高的精度要求，否则会大幅提升冲压加工的成本，毕竟这类通用五金件属于大批量生产的标准件，在满足使用要求的前提下要尽可能控制加工精度，降低生产成本。
