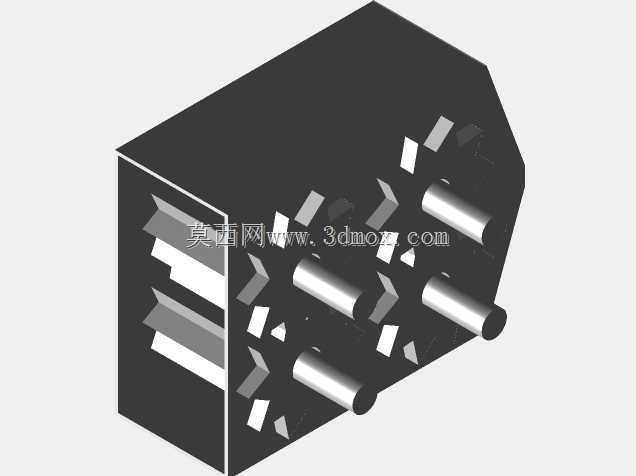

盘头实心圆柱销轴连接紧固构件

　　在各类机械装配、工装夹具搭建、小型设备铰接结构的实际工程场景里，这类带盘头的实心圆柱销轴是非常常见的连接承载构件，很多刚入行的结构设计人员容易把它和普通铆钉、长螺栓混淆，但从实际受力逻辑和装配需求来看，它的设计定位完全不同。首先说实际应用场景，在轻载铰接位、薄板叠层定位、简易工装的快速装拆结构里，这类构件不需要配套螺纹锁紧，依靠盘头的限位面和杆身的过盈或者间隙配合，就能实现两个或多个零件的相对位置固定，或者小角度的铰接转动，比如小型自动化设备的连杆铰接点、非标工装的定位插销、消费电子外壳的内部支撑柱，甚至是一些民用五金的转动连接位，都能见到这类结构的身影。从功能特性上看，它的盘头部分是一体化加工成型的，没有焊接或者装配接缝，

　　盘头的直径比杆身大出固定比例，装配时盘头的端面完全贴合被连接件的表面，起到轴向限位的作用，避免杆身从装配孔中滑出；杆身部分是等直径的实心圆柱，表面粗糙度控制在适合滑动配合或者压装配合的区间，既可以做间隙配合实现铰接转动，也可以做小过盈配合实现永久定位，没有螺纹结构带来的应力集中问题，整体抗剪切能力比同直径的螺栓要高不少，适合承受径向的剪切载荷。设计思路上，这类构件的建模首先要确定核心的受力边界：杆身直径由需要承受的最大剪切力决定，按照材料的抗剪强度计算，预留足够的安全系数，避免受载时杆身被剪断；盘头的直径要大于装配孔的直径，通常单边比杆身半径大2到5毫米，具体尺寸根据被连接件的接触面承压能力调整，避免盘头压溃被连接件的表面；

　　盘头的厚度也要根据轴向可能受到的冲击力来确定，太薄的盘头在受轴向冲击时容易发生变形甚至断裂，太厚则会增加不必要的重量和安装空间占用。杆身的长度是根据被连接零件的总叠层厚度确定的，如果是压装固定的场景，杆身长度和叠层厚度基本一致，装配后杆身末端和另一侧零件表面齐平，不会突出多余长度影响其他部件的运动；如果是铰接转动的场景，杆身末端通常会预留卡簧槽或者径向销孔，装配后用卡簧或者开口销做另一端的限位，避免销轴窜动。从安装边界来看，装配前需要在被连接件上加工对应直径的安装孔，孔的公差根据配合类型选择，间隙配合时孔的公差带取H7，压装配合时取H6/p6的过盈配合区间；装配时如果是间隙配合，直接将杆身对准孔位推入即可，盘头端面贴紧零件表面后，

　　在另一端安装限位卡簧；如果是压装配合，需要用压力机将杆身匀速压入孔内，避免敲击导致杆身弯曲或者盘头变形。要注意的是，这类构件不能承受较大的轴向拉力，它的核心承载方向是径向剪切，所以在选型和建模时，不要把它用在有持续轴向拉脱力的场景里，否则容易出现盘头断裂或者杆身脱出的问题。另外，建模时杆身和盘头的过渡位置要做小圆角处理，不能留尖锐的直角接缝，避免热处理或者受载时在过渡位置产生应力集中，导致构件从根部断裂；盘头的外边缘可以做小的倒角，既可以去除加工毛刺，也能在装配时起到导向作用，方便对准安装孔。在实际的三维建模过程中，这类回转体构件不需要复杂的特征，用旋转特征就能完成主体建模，后续如果需要做卡簧槽或者销孔，再在对应位置添加切除特征即可，建模时要注意各尺寸的公差配合标注，尤其是杆身直径、盘头直径、杆身长度这几个核心尺寸，要和实际加工工艺匹配，避免出现建模尺寸和加工需求脱节的问题。很多新手在做这类构件建模时，容易忽略过渡圆角和边缘倒角的细节，导致后续出工程图时不符合加工要求，或者装配时出现棱边刮伤零件表面的问题，这些细节虽然不影响主体结构的受力，但在实际工程应用里会直接影响装配效率和零件的使用寿命。
