绳索切割焊接一体化工业加工设备结构

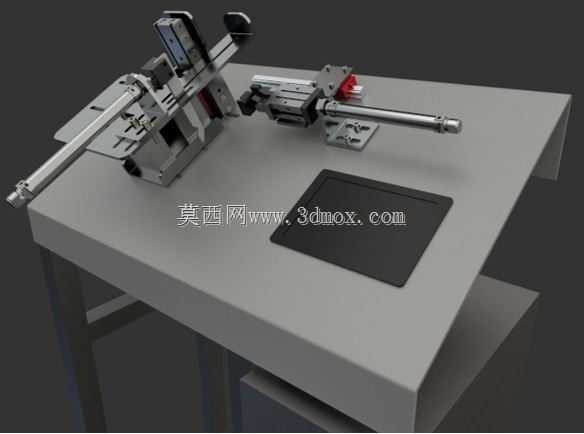

　　在绳缆制品加工的生产现场，这类集成切割与焊接功能的专用设备，主要承担定长裁切、绳端热熔封固的核心工序，替代传统人工分切、明火烫头的作业模式，能有效解决化纤类绳缆裁切后绳头散丝、脱股的常见问题，适配尼龙绳、聚丙烯绳、涤纶编织绳等多种常见工业绳缆的加工需求，常见于绳缆生产车间、物流吊具加工点、户外装备组装线等场景。设备整体采用台式安装布局，操作台面选用厚度适中的冷轧钢板加工成型，台面下方预留标准型材安装空间，可直接固定在常规生产线的钢制工作台架上，整体安装边界控制在小型台式设备范畴，不需要额外浇筑设备基础，现场部署时仅需预留对应操作空间、接入压缩空气管路与常规工业供电即可完成调试，适配多数中小规模加工车间的工位排布要求。

　　从功能实现逻辑来看，设备将裁切与焊接两个工序的执行机构集成在同一线性导轨副上，送料定位机构依靠带刻度的导向杆实现绳缆的长度定位，操作人员将待加工绳缆沿导向槽送入到位后，气动夹紧机构先动作固定绳体，避免加工过程中绳体移位导致的尺寸偏差；随后裁切模块沿导轨进给完成定长切断，紧邻布置的焊接热熔模块同步动作，对刚切断的绳端进行热熔压合，让绳端的编织纤维熔融后固化为整体，从根源上避免绳头散股。整套动作逻辑依靠气动元件的顺序动作实现，不需要复杂的电控编程，气路排布沿台面下方的型材框架走线，所有气动接头均选用快插式标准件，后期维护更换元件时不需要复杂的管路拆解。设计阶段充分考虑了一线操作的人机工程要求，操作按钮布置在台面靠近操作人员的一侧，

　　高度与常规坐姿操作的手肘高度匹配，长时间作业不容易产生操作疲劳；所有运动部件的外侧均设置了安全防护间隙，裁切与焊接的工作区域做了局部挡边设计，避免加工过程中热熔碎屑飞溅到操作区域，同时导向槽的宽度可根据加工绳缆的直径做小幅调整，覆盖常规直径范围的工业绳缆加工需求，不需要额外更换定制工装。设备的执行元件全部选用工业领域通用的标准气动气缸，导轨副采用常规的线性滚珠导轨，裁切刀具为标准可替换高速钢刀片，焊接加热模块采用通用的恒温加热元件，所有易损件均为市场通用型号，不需要定制特殊备件，能大幅降低设备后期的运维成本。从结构建模的角度来看，整套设备的装配层级清晰，台架部分采用框架式焊接结构做基础支撑，所有功能模块均通过螺栓连接固定在台面板上，

　　模块化的设计思路让单个功能模块的拆装调整都不会影响其他部分的装配精度，建模过程中各运动部件的行程限位都做了明确的装配约束，气动元件的安装位置预留了足够的管路连接空间，线缆与气路的走线槽也在台架结构上做了预留设计，完全符合实际加工装配的工艺要求。在实际生产应用中，这类设备相比人工作业的加工效率能提升数倍，加工出的绳端封固质量一致性好，不会出现人工烫头时常见的过熔烧焦、封固不牢的问题，同时设备的气动夹紧力可通过气源处理件做无级调整，针对不同粗细、不同材质的绳缆都能匹配到合适的夹紧力度，不会夹伤绳体表面的编织层，也不会因为夹紧力不足导致加工过程中绳体窜动。设备的台面做了哑光耐磨处理，长期使用过程中不容易被绳缆磨损、被热熔材料粘附，日常清理仅需擦拭台面即可，不需要特殊的维护保养。
