数控相贯线管材切割加工设备结构

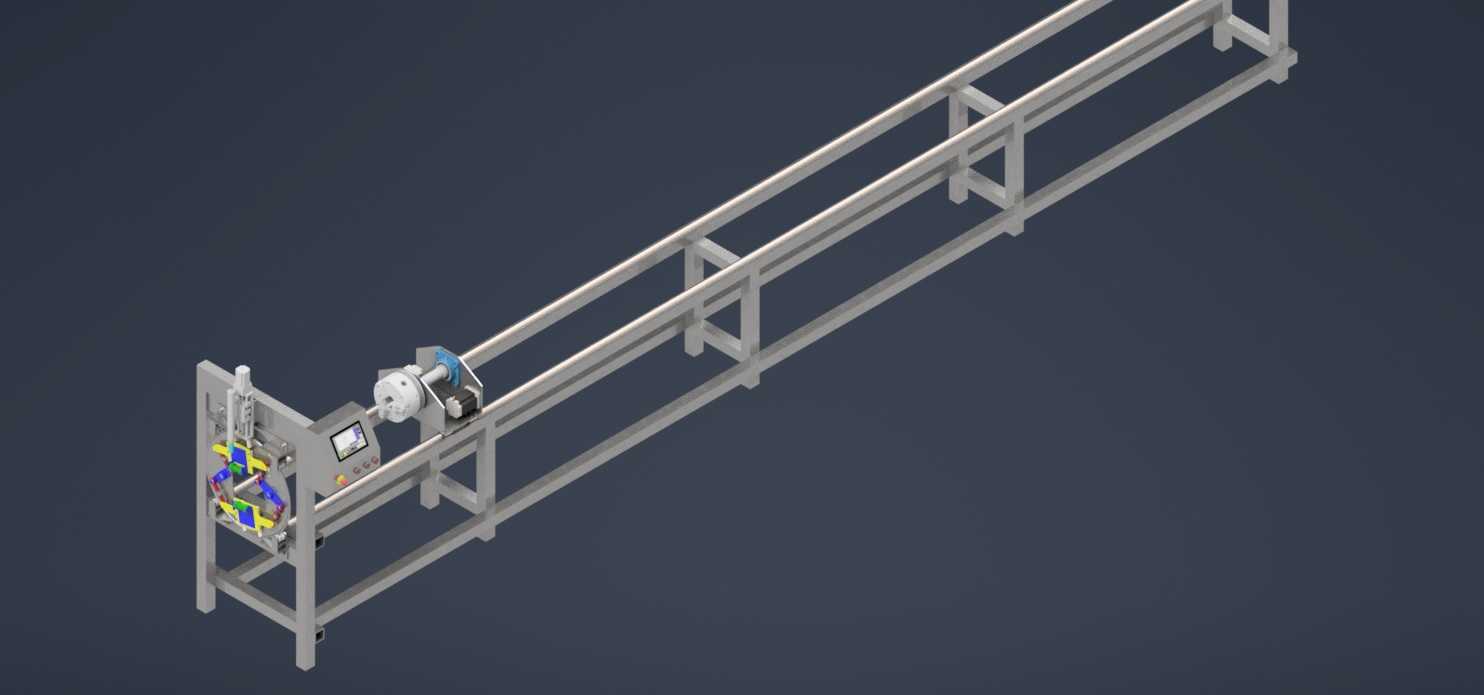

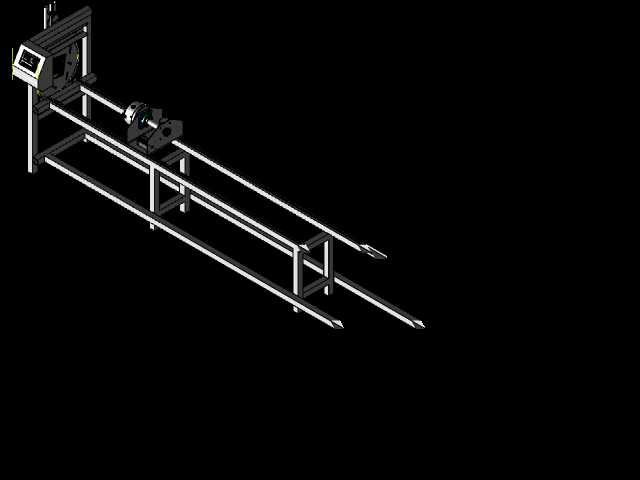

　　这款管材切割设备主要面向金属管材加工场景，可覆盖圆管、方管、矩形管等多种截面型材的切割作业需求，在钢结构加工、管道预制、五金管件生产、护栏加工、工程机械构件制造等场景中都能适配，解决传统管材切割中相贯线切口精度差、异形坡口加工难度大、人工划线效率低的实际痛点。从整体结构布局来看，设备采用长床身搭配移动夹持主轴的设计思路，床身主体采用型钢焊接框架结构，经过时效处理后可保证长行程加工时的结构刚性，避免大长度管材送进过程中出现的挠度变形影响切割精度。床身上布置线性导轨作为夹持主轴的移动导向，配合齿轮齿条传动结构，可实现不同长度管材的连续送进，有效加工长度可覆盖常规6米定尺管材，满足市面上多数流通型材的加工尺寸需求，

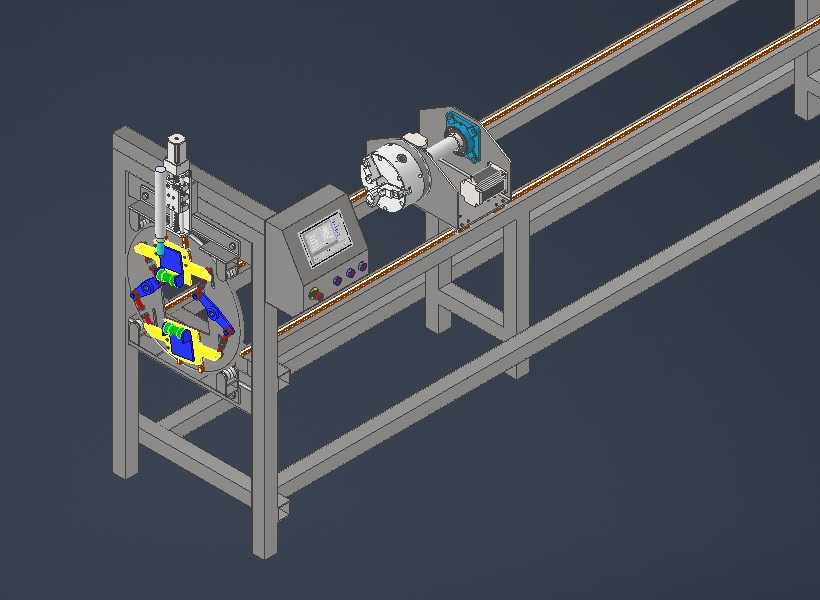

　　无需额外对管材进行截断预处理，减少工序流转的时间损耗。设备前端布置旋转切割头模组，该模组采用卡盘式环抱结构，可根据管材截面尺寸调整夹持定位范围，适配直径20mm到300mm区间的圆管，以及对应边长范围的方管、矩形管装夹需求。切割头搭载等离子割炬，可实现多轴联动动作，配合后端主轴的管材旋转、轴向送进动作，能够完成直口、斜口、相贯线切口、虾米节弯头切口、异形开孔等多种复杂切割工序，割炬角度可根据坡口需求进行摆动调整，切割后端面无需二次打磨即可直接进入焊接工序，大幅降低后续工序的加工余量。夹持主轴部分采用三爪自定心卡盘结构，搭配伺服电机驱动的旋转轴，可实现管材的高精度周向旋转，旋转重复定位精度控制在0.1度以内，保证周向切割位置的准确性。

　　卡盘后端配置减速机构，提升大管径重型管材装夹时的输出扭矩，避免切割过程中管材出现打滑偏移。设备操作侧布置嵌入式人机交互界面，所有加工参数可通过触控屏直接输入，支持导入加工图纸自动生成切割路径，操作人员仅需完成管材上料、参数调用即可启动自动加工流程，无需复杂的编程操作，降低一线操作人员的技能门槛。从安装边界来看，设备整体沿长度方向布置，总长度约7.5米，宽度约1.2米，高度约1.6米，安装时需在床身底部预留调平地基空间，两侧预留不小于0.8米的操作维护通道，前端切割工位需配套除尘接口，可对接车间集中除尘系统，收集等离子切割产生的金属烟尘，满足车间作业的环保要求。设备的气路、电路走线全部集成在床身内部的拖链结构中，

　　避免长行程移动过程中出现线缆磨损、气管拉扯的问题，提升设备长期运行的可靠性。切割头位置配套防撞检测结构，当割炬碰撞到管材或工装时会立即触发停机保护，避免割炬损坏。在实际加工场景中，该设备可替代传统的人工火焰切割、砂轮机切割作业，单根6米管材的常规相贯线切割加工效率可提升4倍以上，切口端面粗糙度可达到Ra25以下，尺寸公差控制在0.5mm以内，有效减少后续焊接组对时的错边量，提升整体构件的装配精度。针对不同壁厚的碳钢管、不锈钢管、镀锌管等材质，可通过调整等离子切割电流、切割速度、割炬高度等参数适配，无需更换额外的机械工装，换型时间仅需几分钟即可完成。设备的床身导轨位置配套防尘护罩，避免切割产生的金属碎屑进入导轨副，延长导向部件的使用寿命，日常维护仅需定期加注润滑脂、检查割炬损耗件即可，维护难度较低。
