Mavin NA151高精度称重传感器结构设计

项目分类:传感器 发布时间:2022-07-30 ID:694249

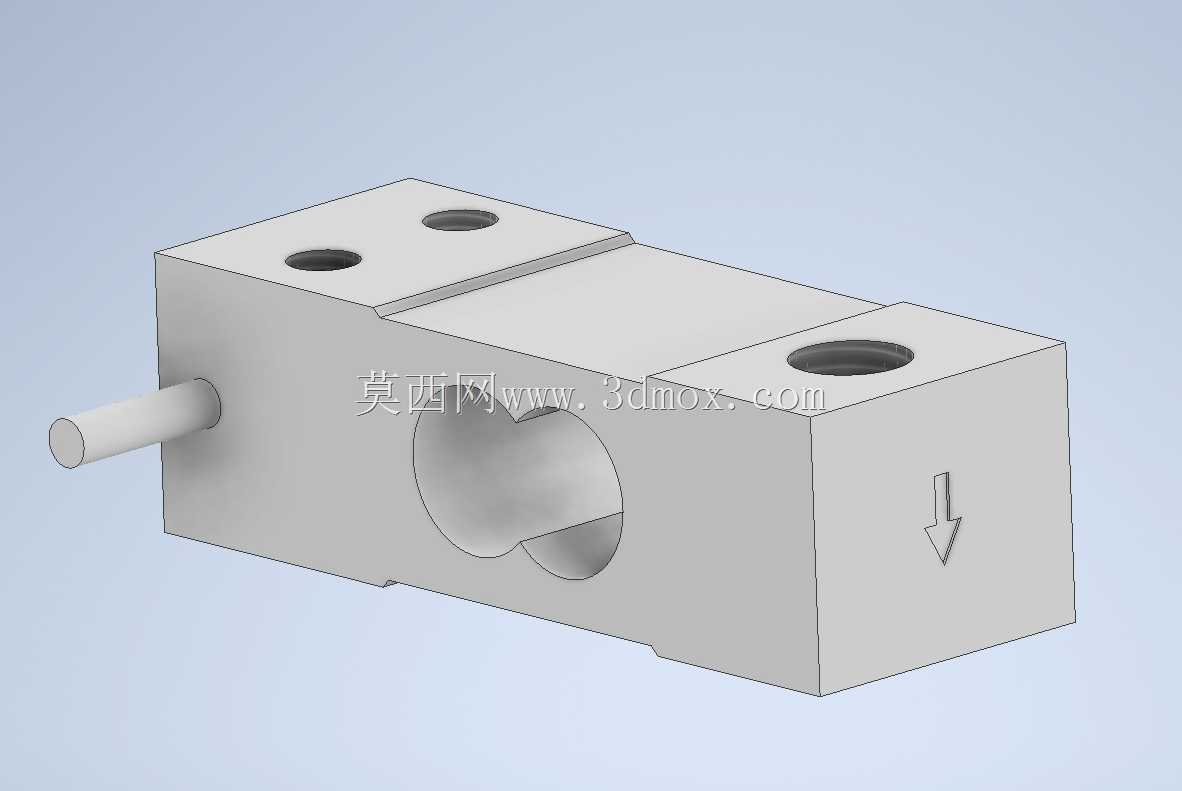

  • Mavin NA151高精度称重传感器结构设计

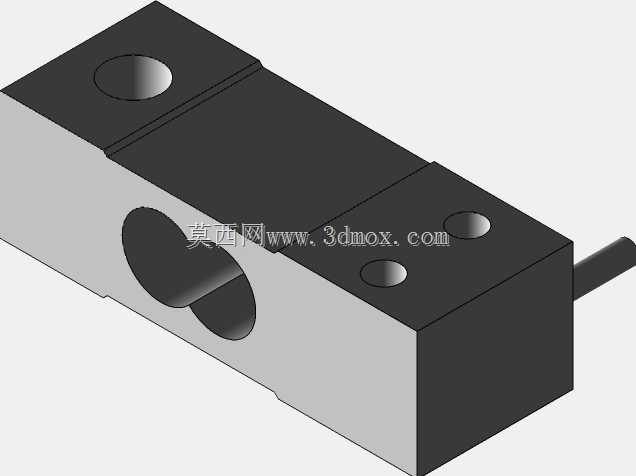

  • Mavin NA151高精度称重传感器结构设计

  在工业称重、商用衡器的实际选型与结构适配场景中,单点式称重传感器一直是小量程静态称重场景的核心承载部件,这类部件的三维建模精度,直接影响后续安装支架设计、载荷受力仿真、整机组装干涉校验的全流程效率。这款NA151型号的称重单元,属于典型的平行梁式应变传感结构,建模过程中没有直接照搬厂商公开的二维样本参数,而是结合实物测绘的关键尺寸做了结构还原,确保模型的安装孔位、受力形变区、出线位置都能和实际安装工况完全匹配。

  从实际应用场景来看,这类传感器主要适配小台面电子台秤、包装线检重工位、小型仓储配料秤、商用计价秤这类对安装空间有严格限制的称重场景,额定载荷覆盖几公斤到上百公斤的常用量程区间,平行梁的结构特性决定了它对偏载载荷有较好的补偿能力,不需要额外加装复杂的限位结构就能满足常规静态称重的精度要求。建模时首先确定的是传感器的核心受力区,也就是梁体中间的应变片粘贴区域,这个区域的壁厚、圆弧过渡尺寸直接决定了传感器的额定载荷和抗偏载能力,测绘时特意核对了梁体中间通孔的位置、孔径大小,以及上下表面的减薄区尺寸,确保模型的受力截面和实物一致,后续如果做有限元受力分析,不需要再额外修正模型结构。

  安装边界的处理是这类传感器建模的重点,传感器两端的固定孔位、加载端的接触平面尺寸都严格按照实物测绘值还原:固定端的两个沉孔深度、孔径公差带在模型里做了基准标注,方便后续设计安装支架时直接匹配螺栓规格,避免出现安装干涉;加载端的平面粗糙度、平面度在模型里做了特征标注,提醒后续整机组装时要保证加载面和秤台支撑脚的完全贴合,避免点接触造成的测量误差。传感器侧面的出线槽位置、线缆引出方向也做了1:1还原,在做整机布线设计时,可以直接在装配体里预留线缆的弯曲半径,避免后续组装时线缆被挤压造成信号干扰。

  结构设计上,这款传感器采用铝合金阳极氧化的本体材质,模型里还原了本体的表面处理特征,两端的黑色密封端盖做了独立的零件建模,端盖和本体的配合公差、密封槽位置都有体现,方便后续做防护等级相关的结构验证。梁体中间的应变区域没有做多余的特征简化,因为这个区域是传感器的核心功能区,建模时保留了应变片粘贴位置的平面特征,后续如果要做传感器的温度补偿、应变片粘贴位置仿真,可以直接在模型上提取对应平面做边界条件设置。

  很多工程师在做称重设备建模时,往往会把传感器做过度简化,只保留一个大致的方块外形,忽略安装孔位、受力区、出线位置的细节,导致后续装配时经常出现支架和传感器干涉、线缆没有布置空间、加载位置偏离传感器受力中心的问题,直接拖慢整机组装的调试进度。这个模型在建模时就考虑到了结构设计的实际需求,所有和安装、受力、布线相关的特征都没有做简化,甚至连传感器本体上的生产标识凹槽都做了还原,确保模型导入装配体后,可以直接用来做干涉检查、安装孔位对齐、受力方向校验。

  从尺寸链的角度来看,传感器的总长度、总宽度、总高度都严格控制在实物的公差范围内,固定孔的中心距、加载端到固定端的悬臂长度是建模时重点核对的尺寸,因为悬臂长度直接决定了传感器的受力力矩,要是这个尺寸出现偏差,后续整秤的标定数据会出现系统性误差。另外,传感器底部的安装基准面做了平面特征提取,后续设计安装支架时,可以直接把这个面作为装配基准面,保证传感器安装后的水平度,减少安装带来的测量误差。

  在实际的设备调试场景中,这类平行梁传感器的安装水平度、固定螺栓的锁紧力矩都会影响最终的称重精度,模型里特意在固定孔位置做了螺栓沉孔的深度标注,提醒设计人员在选型螺栓时要控制螺栓长度,避免螺栓顶到梁体的形变区,造成传感器受力异常。出线位置的线缆直径、弯曲半径也在模型里做了参考特征,布线时要保证线缆不会对梁体产生额外的拉扯力,不然会导致称重零点漂移,影响测量稳定性。

  整体来看,这个模型不是单纯的外观还原,而是完全面向工程实际应用的参数化模型,所有特征都服务于后续的结构设计、装配校验、仿真分析需求,不管是做小型台秤的整机设计,还是做现有称重设备的改造替换,都可以直接调用这个模型完成装配设计,不需要再反复核对实物尺寸调整模型,能大幅减少结构设计阶段的重复测绘工作,提升设计效率。
