非接触红外测温探头MLX90614结构设计

　　在工业产线非接触测温点位改造、手持测温设备开发、家电温控模块集成这类场景里，MLX90614这类集成式红外测温探头的选型适配，往往是结构工程师前期方案验证阶段绕不开的环节，这个三维模型完整还原了器件的真实外形与安装特征，能直接嵌入整机装配体做干涉检查、安装位预留，省去了手动测绘元件尺寸的重复工作。从实际使用场景来看，这类红外测温探头不需要和被测物体直接接触，就能完成温度数据采集，在运动部件测温、高温工件表面测温、狭小密闭空间内部测温这类接触式传感器无法适配的场景里应用极广，比如3D打印机喷头温度监控、配电柜母线排温升监测、工业传送带工件温度筛查，都能见到同规格器件的身影，它把红外敏感探测芯片、信号调理放大电路、ADC转换单元、

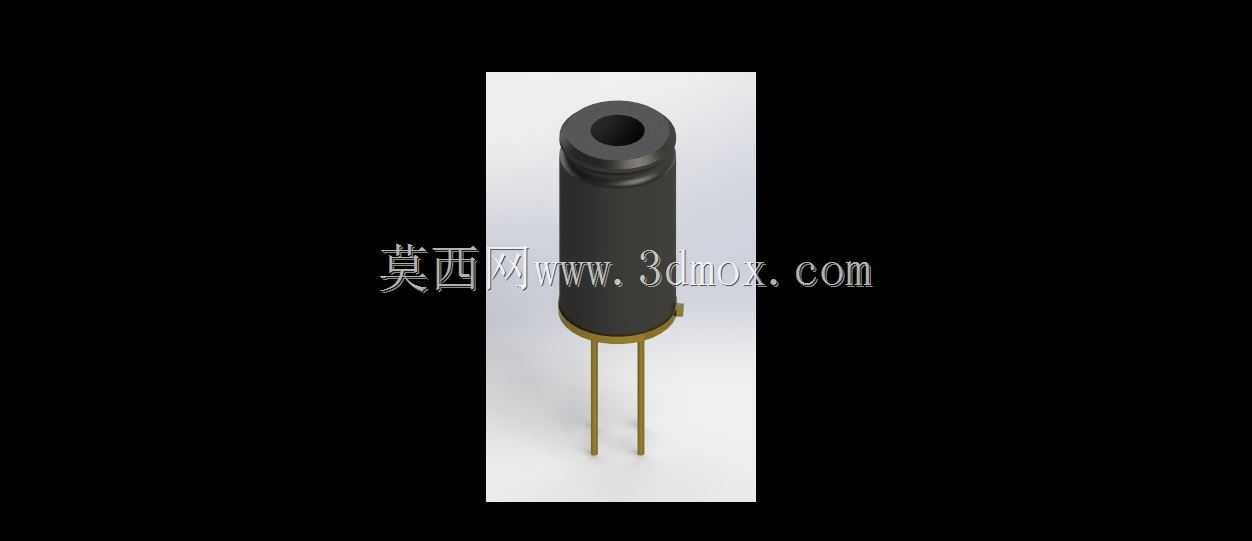

　　数字信号处理模块全部集成在标准TO-39金属管壳内部，不需要外围额外搭建复杂的信号处理电路，就能直接输出校准后的温度数据，大幅降低了测温模块的设计门槛。做结构设计的时候首先要关注安装边界，这个器件采用TO-39金属封装，主体是圆柱形金属管壳，顶部预留了红外通光的窗口区域，下方引出两根直插式引脚，建模时严格还原了管壳的外径、总高度、引脚直径与引脚间距，在做PCB布局的时候，可以直接把这个模型导入装配体，确认探头顶部通光窗口和被测面的距离、角度是否符合测温视场角要求，避免因为结构遮挡导致测温数据出现偏差。设计思路上，这类集成式传感器的结构设计核心是兼顾光学通路与电气连接可靠性，金属管壳既可以屏蔽外界电磁干扰对内部信号处理电路的影响，

　　也能为内部的红外敏感芯片提供稳定的机械防护，顶部的通光窗口采用特定透过率的红外材料，只允许目标波段的红外辐射进入内部探测单元，减少环境杂光对测量精度的干扰，引脚采用标准直插封装形式，既可以适配波峰焊的批量生产工艺，也方便小批量样机阶段的手工焊接调试。在实际设备集成时，结构设计需要注意几个关键点：一是探头安装位要预留足够的通风空间，避免设备自身发热传导到探头管壳，导致探头自身温度升高影响测量精度；二是探头顶部的通光窗口要和被测面保持垂直，尽量减少倾斜安装带来的视场误差，同时要在结构上做对应的防护设计，避免粉尘、油污附着在通光窗口表面遮挡红外通路；三是引脚焊接时要预留足够的应力释放空间，避免设备运行过程中的振动传导到引脚位置，

　　导致长期使用后出现焊点脱焊的问题。这个模型还原了器件的所有外部结构特征，包括管壳底部和引脚衔接的凸台结构、管壳顶部的窗口倒角、引脚的长度与折弯公差范围，在做整机结构的装配仿真时，可以直接用来检查安装孔位的尺寸是否匹配，探头伸出安装面板的高度是否符合设计要求，和周边结构件是否存在装配干涉，不需要再对着 datasheet 上的二维尺寸图逐个核对建模，能大幅缩短前期方案设计的周期。对于做测温类设备开发的结构工程师来说，这类标准器件的精准三维模型是装配设计里的基础元素，它的尺寸精度直接影响到后续PCB设计、结构外壳开模的准确性，如果手动建模时出现尺寸偏差，很可能导致开模后探头安装位错位，或者窗口对位不准，最终影响整机的测温性能，这个模型按照器件实际尺寸1:1还原，能直接导入各类三维设计软件做装配配合，适配不同项目的设计需求。
