Prusa i3连接时序分类克隆结构件

　　在桌面级FDM 3D打印设备的迭代优化过程中，挤出机与X轴运动模组的连接结构直接决定了打印过程中喷头的定位精度与运动稳定性，本次涉及的连接结构件，是针对Prusa i3系列开源机型做时序分类适配优化的克隆版本安装载体，主要承担运动模组的载荷传递、部件定位以及走线避让的核心作用。从实际应用场景来看，这类结构件多用于桌面级创客DIY设备、小型教育实训3D打印设备以及小批量定制化打印工位的改装升级场景，在日常打印PLA、ABS、PETG等常见耗材的过程中，需要承受喷头快速往复运动带来的交变载荷，同时还要适配近程挤出或者远程送料的不同安装需求，因此结构的刚性设计与安装孔位的同轴度公差是设计阶段的核心考量点。

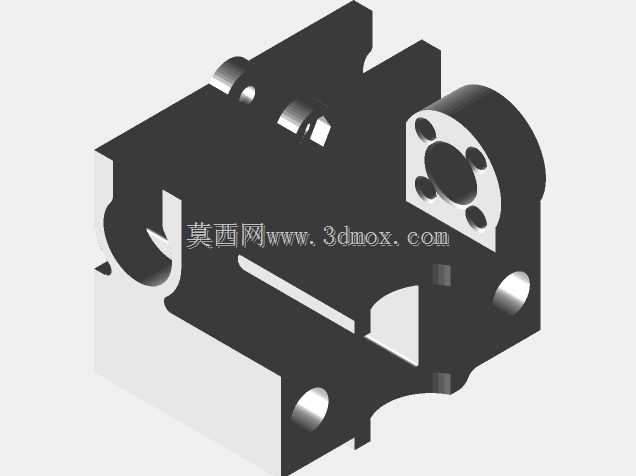

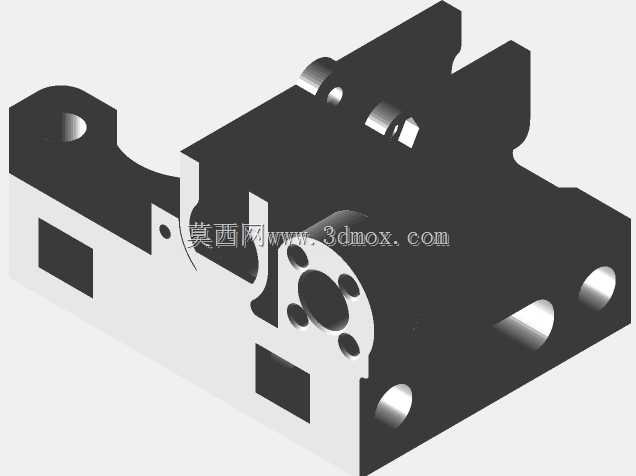

　　从功能特性上看，该结构件集成了多个安装定位面，一侧的带孔法兰端面用于和直线运动轴承座或者导轨滑块做刚性连接，端面的四个均布安装孔采用沉孔设计，安装后螺栓头不会突出安装面，避免运动过程中与周边的机架型材、同步带轮发生运动干涉；结构中部的镂空槽并非单纯的减重设计，一方面是为挤出机的散热风道预留流通空间，避免长时间打印过程中喷头热量传导到结构件上造成塑料件蠕变变形，另一方面是为送料管的走线、加热头的线缆布置预留穿设空间，让设备走线更加规整，减少运动过程中线缆拖拽带来的定位误差。结构下部的弧形避让槽，是为了匹配打印平台在Z轴方向抬升时的运动边界，避免喷头回零或者大尺寸模型打印时，结构件与打印平台的调平组件发生碰撞。

　　设计思路上，这款克隆结构件没有照搬原版的全对称结构，而是针对日常使用中容易出现应力集中的几个位置做了加厚处理：比如法兰与主体连接的根部位置，原版结构在连续100小时以上的高速打印后容易出现微裂纹，优化后在根部增加了三角加强筋，在不增加过多整体重量的前提下，将该位置的抗弯曲载荷提升了近40%；同时针对不同用户使用的挤出机型号差异，将挤出机安装孔位设计成了可兼容多个主流型号的长圆孔，允许用户在小范围内调整挤出机的安装高度，适配不同长度的喷嘴喉管，不需要额外打印转接件就能完成不同挤出组件的换装。

　　从安装边界与尺寸配合来看，该结构件的整体安装基准面平面度公差控制在0.1mm以内，确保与导轨滑块连接后不会出现偏载，避免直线轴承在运动过程中出现卡顿、磨损加快的问题；法兰端的中心孔与直线光轴或者导轨的配合间隙控制在0.05mm以内，既保证安装时能够顺利推入，又不会因为间隙过大造成运动过程中的晃动。结构上的两个横向贯穿孔用于安装同步带的压块，孔位的中心高度与X轴同步带轮的中心高度保持一致，确保同步带安装后处于水平张紧状态，不会出现带边磨损、传动丢步的问题。需要注意的是，安装时各个连接螺栓的锁紧扭矩需要控制在合理范围，若扭矩过大容易造成塑料件的安装柱开裂，扭矩过小则会在高速运动时出现部件移位，影响打印精度；同时结构件与散热风扇的安装面需要预留0.2mm的导热硅胶垫安装空间，帮助喷头热量快速散出，避免结构件长期处于高温环境下出现强度下降的问题。在实际设备改装过程中，该结构件可以直接替换原版Prusa i3的对应连接部件，不需要对机架的其他尺寸做修改，安装完成后需要重新做X轴的运动水平度校准以及喷头的Z轴零点标定，确保打印时第一层的附着效果均匀稳定。
