3D打印机挤出端散热结构优化设计

　　做FDM 3D打印机热端调试的工程师都清楚，挤出端散热如果做不到位，喉管位置温度过高会提前软化耗材，轻则出现堵头、断料，打印层间粘接力不足，重则耗材在送料段膨胀卡滞，直接导致打印中断。这款散热结构就是针对桌面级FDM设备挤出端的散热痛点做的优化方案，核心是解决原装散热结构在高打印速度、高喷嘴温度工况下的冷端温度控制不足问题。

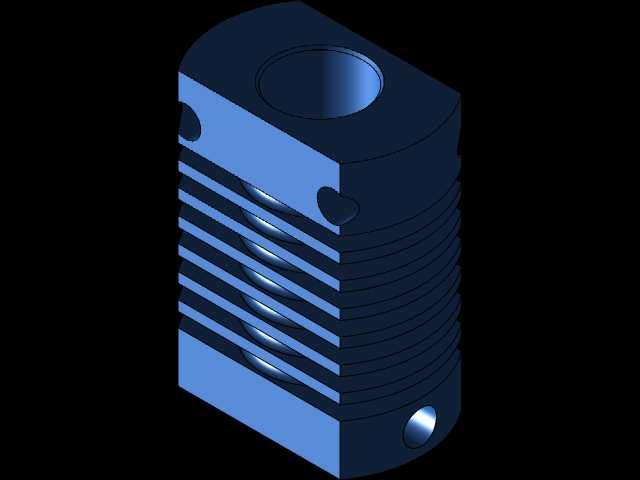

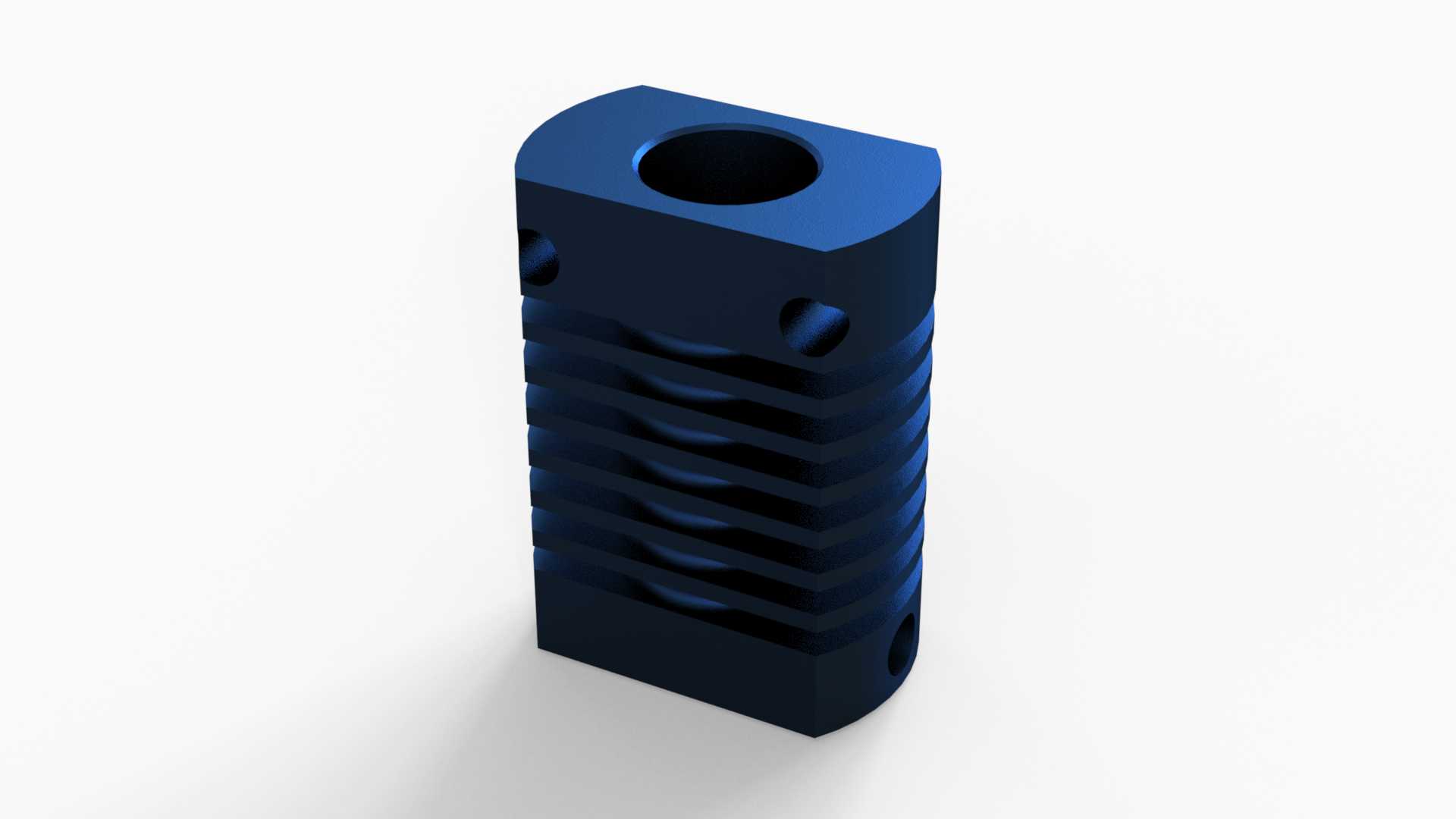

　　从实际装机适配来看，这款散热件的安装边界完全匹配常见的Ender系列机型挤出端安装位，顶部预留的通孔直接对准喉管安装位，孔径公差控制在0.05mm以内，装配时不需要额外打磨扩孔，喉管插入后可以保证同轴度，避免送料时出现偏磨。侧面预留的两个小孔是固定孔位，孔距和原装挤出头的安装支架完全对齐，用M3螺丝就可以直接固定，不需要重新设计转接支架，替换成本很低。底部的接口直接对接加热块的安装位置，端面平面度控制在0.02mm以内，装配后不会出现缝隙漏热的问题。

　　结构设计上，这款散热件没有沿用原装件的稀疏鳍片布局，而是采用了多道等间距环形散热鳍片，鳍片厚度控制在1.2mm，鳍片间距2mm，既保证了足够的散热接触面积，又不会因为鳍片过密导致风道风阻过大，搭配常规的4010轴流风扇就可以形成顺畅的穿堂风，把鳍片上的热量快速带走。鳍片的边缘做了微小的倒角处理，一方面是去除加工毛刺，避免装配时割手，另一方面可以引导气流顺着鳍片间隙流动，减少边角位置的紊流，提升整体散热效率。主体的散热通道采用了中心通孔加侧部辅助散热孔的设计，中心孔直接包裹喉管的冷端区域，保证喉管的热量可以快速传导到整个散热主体，侧部的小孔可以让部分气流直接吹到喉管靠近加热块的位置，进一步拉低热阻断点的温度，避免热量顺着喉管向上传导。

　　实际使用场景下，当喷嘴温度设置在240℃打印PLA耗材，或者260℃打印PETG耗材时，这款散热件可以把喉管冷端的温度稳定控制在50℃以下，不会出现耗材提前软化的问题，连续打印10小时以上也不会出现堵头情况。对比原装散热结构，在相同风扇转速下，冷端温度可以低8-12℃，就算是打印ABS这类需要更高喷嘴温度的耗材，也不需要额外提升风扇转速，不会带来额外的噪音问题。

　　从结构建模的细节来看，整个零件的壁厚设计均匀，最薄位置不小于1.5mm，不管是用CNC加工铝合金材质，还是用耐高温树脂3D打印做验证件，都不会出现壁厚不足导致的强度问题。所有的孔位都做了拔模角度处理，如果是开模量产的话，脱模难度很低，适合小批量加工制作。散热鳍片的根部做了R0.5的圆角过渡，避免应力集中，就算设备长时间工作出现热胀冷缩，也不会出现鳍片根部断裂的问题。

　　在做整机装配的时候，需要注意散热件和加热块之间要保留足够的隔热间隙，不要让散热件直接接触加热块，避免冷量直接流失影响散热效果。安装风扇的时候，要让风扇的出风方向正对鳍片的环形间隙，不要装反方向，否则气流无法穿过鳍片间隙，散热效率会下降40%以上。如果是用于近程挤出的机型，这款散热件的侧面轮廓也不会和挤出机的送料齿轮、送料管产生干涉，安装空间预留足够，不需要调整挤出机的安装位置。

　　很多DIY玩家在改高速3D打印机的时候，往往只关注加热块的加热功率、喷嘴的流量，忽略了冷端散热的重要性，实际上打印速度提升之后，耗材的送料速度加快，喉管位置的热传导速度也会变快，如果散热跟不上，很容易出现送料打滑、堵头的问题，这款优化后的散热结构就是针对高速打印场景做的适配，在不改变原有安装尺寸的前提下，提升了散热冗余量，就算是把打印速度提升到200mm/s以上，也能保证冷端温度稳定。

　　另外，这款散热件的外形没有多余的突出结构，整体轮廓紧凑，安装到挤出端之后不会增加太多的重量，不会因为运动端重量过大导致打印时出现振纹，对于X轴运动的负载影响很小，不需要额外调整电机电流来适配，替换之后可以直接使用原有设备的运动参数，调试成本很低。
