三孔串联式旋转线性连接构件

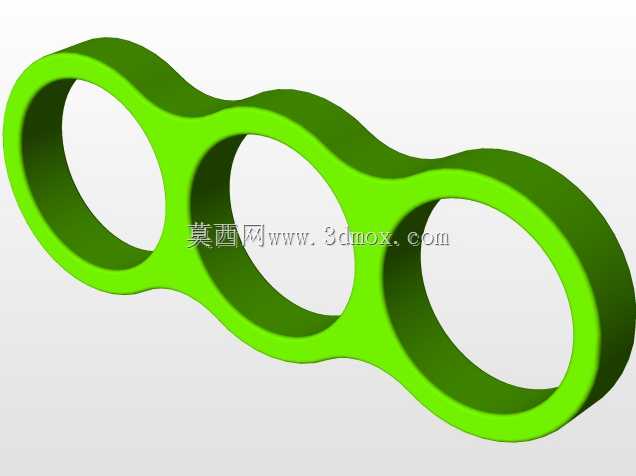

　　这类三孔串联的环形构件，常应用在需要实现旋转与线性运动转换的传动链路中，作为中间衔接部件承载相邻组件的运动传递作用，在小型自动化执行机构、便携设备的传动模组、手动调节类工装的运动副位置都能见到这类结构的身影。从实际使用场景来看，这类构件不需要额外的复杂安装基座，三个环形通孔本身就承担了轴系穿接定位的功能，相邻孔位之间的连接段做了平滑的曲面过渡，没有尖锐的应力集中棱角，在往复运动过程中能够均匀分散载荷，避免局部应力过大导致的结构疲劳失效。

　　设计这类构件的时候，首先要明确三个安装孔的同轴度公差要求，因为三个孔分别对应不同的运动轴，孔位之间的中心距偏差会直接影响传动过程的顺畅度，偏差过大时会出现运动卡滞、磨损加剧的问题，所以建模阶段需要先确定三个孔的中心连线基准，再沿着中心连线构建外轮廓的扫掠路径，外轮廓的曲面曲率要和孔壁的圆弧做连续相切过渡，保证整个构件的壁厚均匀，不会出现局部过薄导致的强度不足，或是局部过厚带来的材料浪费、成型后缩痕等问题。

　　从安装边界来看，这类构件的整体外轮廓宽度要小于配套安装腔的内部净宽度，预留出0.2到0.5毫米的活动间隙，避免运动过程中构件外边缘和腔体内壁发生剐蹭；三个通孔的内径尺寸要和配套穿接的销轴直径做公差匹配，采用间隙配合的公差带，保证销轴穿入后既能灵活转动，又不会出现过大的径向窜动。构件的厚度方向尺寸要和相邻配合零件的轴向间隙匹配，保证装配后不会出现轴向窜动超差，同时也不会因为尺寸过厚导致装配干涉。

　　在功能特性上，这类构件区别于单孔的旋转轴套，能够同时衔接三个独立的运动节点，将单方向的旋转输入，通过三个孔位的位置差转化为不同行程的线性输出，在一些空间受限的小型设备内部，不需要额外增加传动连杆就可以实现多节点的同步运动传递，能够有效压缩传动机构的整体占用空间。构件的表面过渡曲面做了圆弧优化，在运动过程中即使和相邻的柔性零件接触，也不会出现刮蹭损伤的问题，适合应用在带有柔性线缆、密封胶条等辅件的设备内部。

　　建模过程中需要注意，连接段的曲面不能出现曲率突变，否则在3D打印或者注塑成型的时候，容易出现填充不均的问题，同时在受力时突变位置会成为应力集中点，长期往复载荷下容易出现断裂。三个孔的端面要做微小的倒角处理，去除加工后的毛刺，也方便销轴装配时的导向导入，倒角尺寸不需要过大，0.2到0.3毫米即可，避免影响端面的贴合精度。另外，整个构件的外轮廓边缘同样要做小圆角处理，避免搬运、装配过程中划伤操作人员，也减少零件之间磕碰导致的边缘崩缺问题。

　　实际应用中，这类构件常配合圆柱销轴、复位弹簧使用，在手动调节的档位切换机构里，三个孔位可以分别对应不同的档位限位点，通过构件的旋转与线性滑动，实现档位的顺畅切换，同时保证每个档位下的定位稳定，不会出现松脱跳档的问题。在小型线性执行器的传动端，这类构件可以将电机的旋转运动，通过三个孔位的联动转化为推杆的直线往复运动，相比传统的曲柄滑块结构，零件数量更少，装配流程更简单，整体运行噪音也更低。

　　从结构强度校核的角度来看，需要重点关注相邻孔位之间连接段的最小截面尺寸，这个位置是整个构件受力最大的区域，要根据实际传递的载荷大小计算截面的剪切应力和弯曲应力，保证安全系数在允许范围内，如果载荷较大，可以适当增加连接段的壁厚，或是选用强度更高的材料，不需要改动整体的外形结构就可以满足强度要求。这类结构的通用性较强，只需要调整三个孔的中心距、孔径大小以及整体厚度，就可以适配不同载荷、不同行程的使用场景，不需要重新设计整体的结构形式，能够大幅缩短衍生产品的设计周期。
