金属按动式多视角精密划线笔结构

　　日常机械加工的工件划线工序里，很多作业场景需要在狭窄的金属型腔、钣金折边内侧做标记，普通划针要么长度固定无法深入，要么握持部分没有防滑结构，长时间施力划线容易打滑偏移，这款按动式结构的划线器刚好能填补这类场景的使用缺口。它的核心触发逻辑沿用了常见按动圆珠笔的棘轮锁止机构，但所有受力部件都采用金属材质加工，没有塑料结构件，能承受划线时施加的轴向推力，不会出现按动结构卡滞、锁止失效的问题。笔身握持区域做了全周滚花处理，滚花的齿距和深度经过适配，戴劳保手套操作时也能获得足够的摩擦力，不会因为手上沾了切削液、油污出现握笔滑脱的情况。笔夹部分采用一体化冲压折弯成型，和笔身的配合间隙控制在0.1mm以内，既可以夹在工作服口袋、工具包的织带上方便携带，也能在划线时作为靠尺定位的基准边，紧贴钢直尺边缘移动时不会出现晃动，保证划出的直线度符合加工要求。

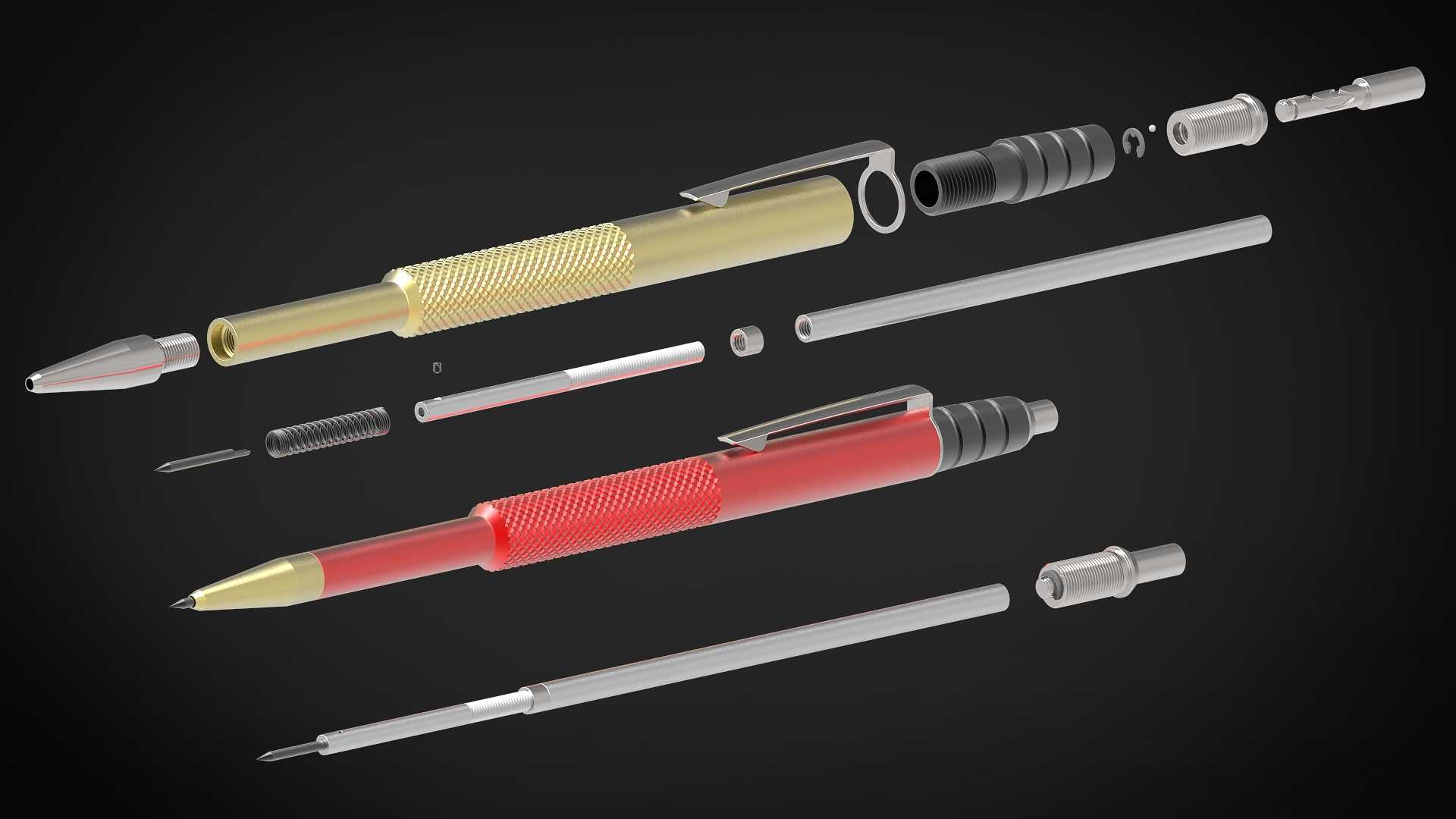

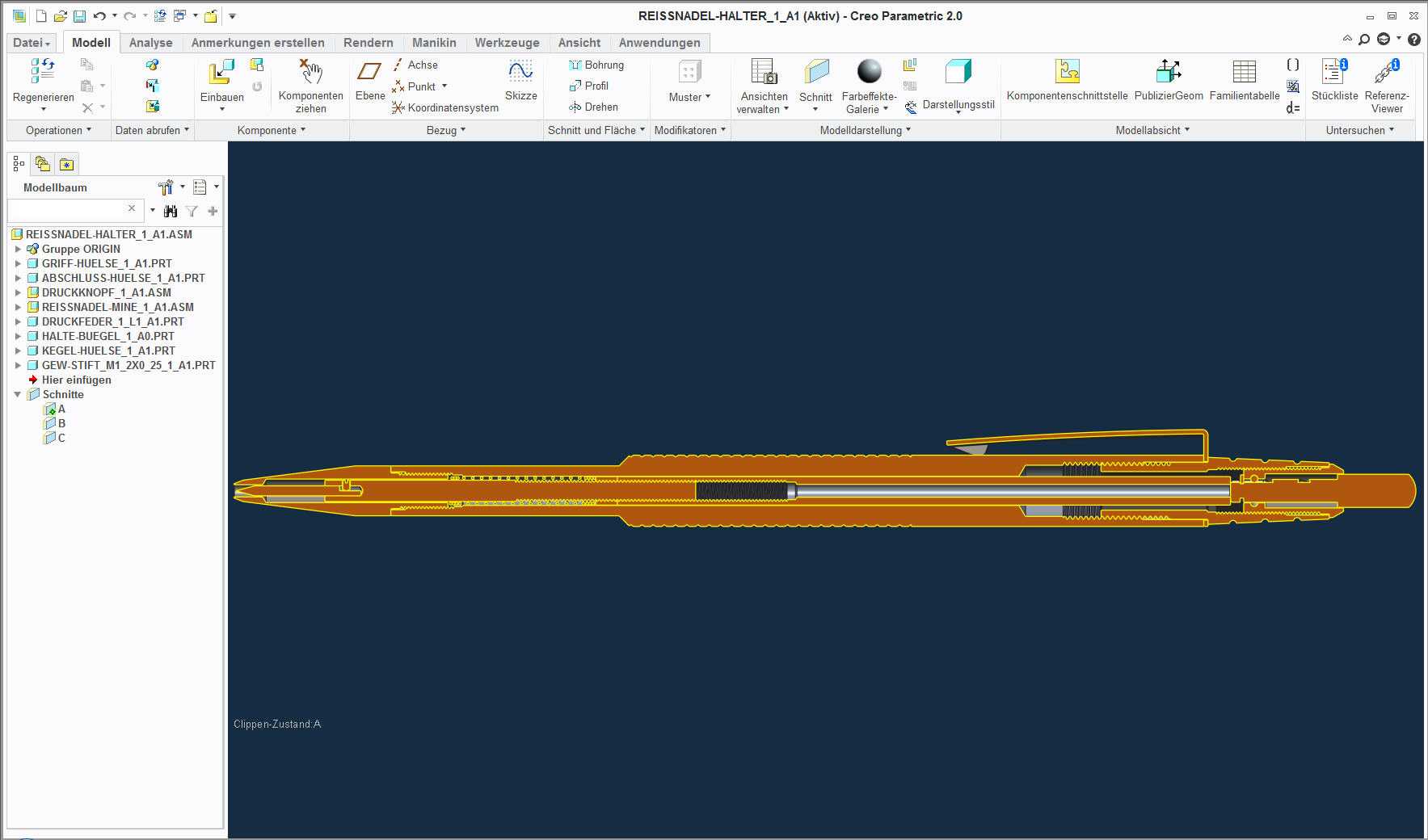

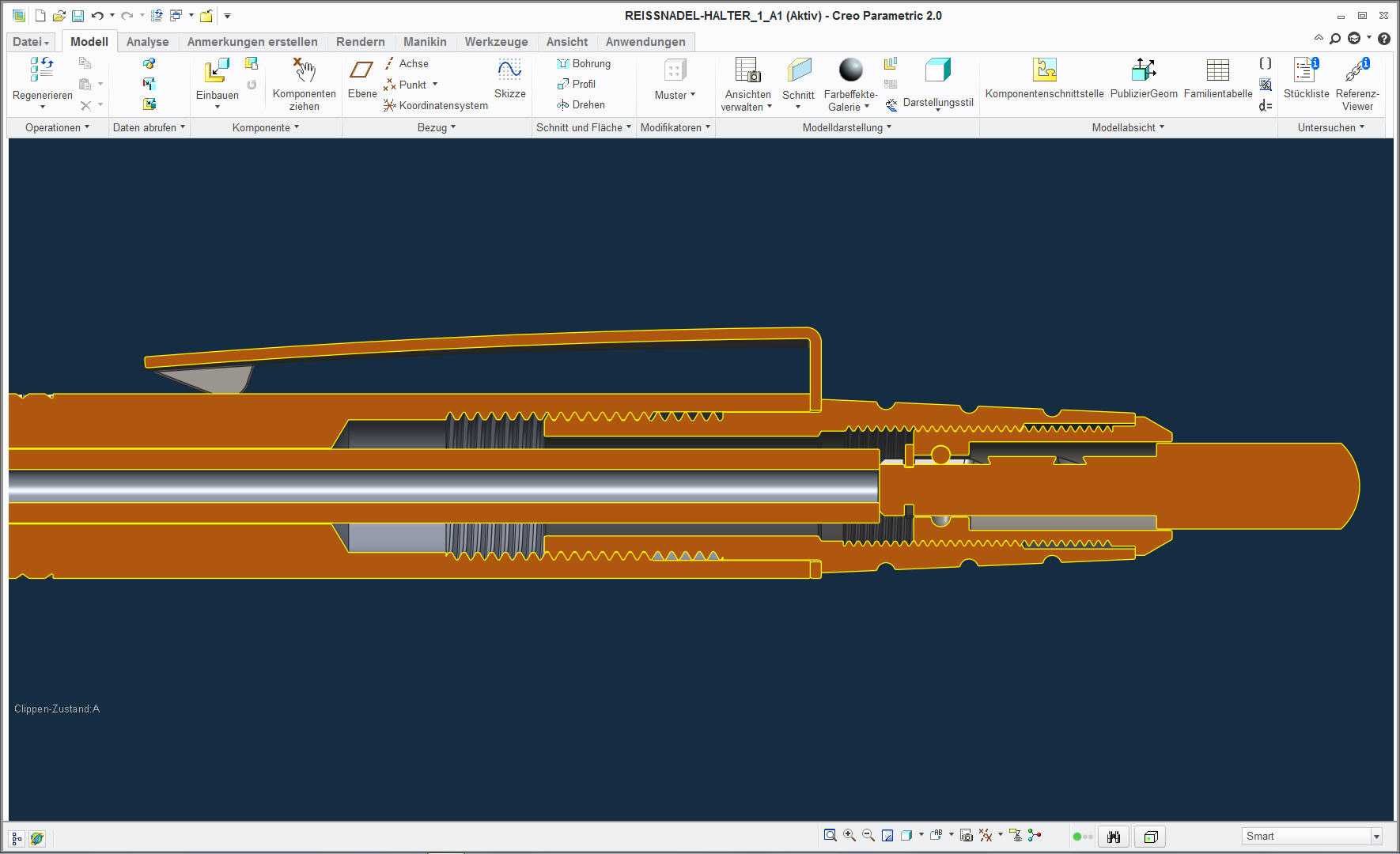

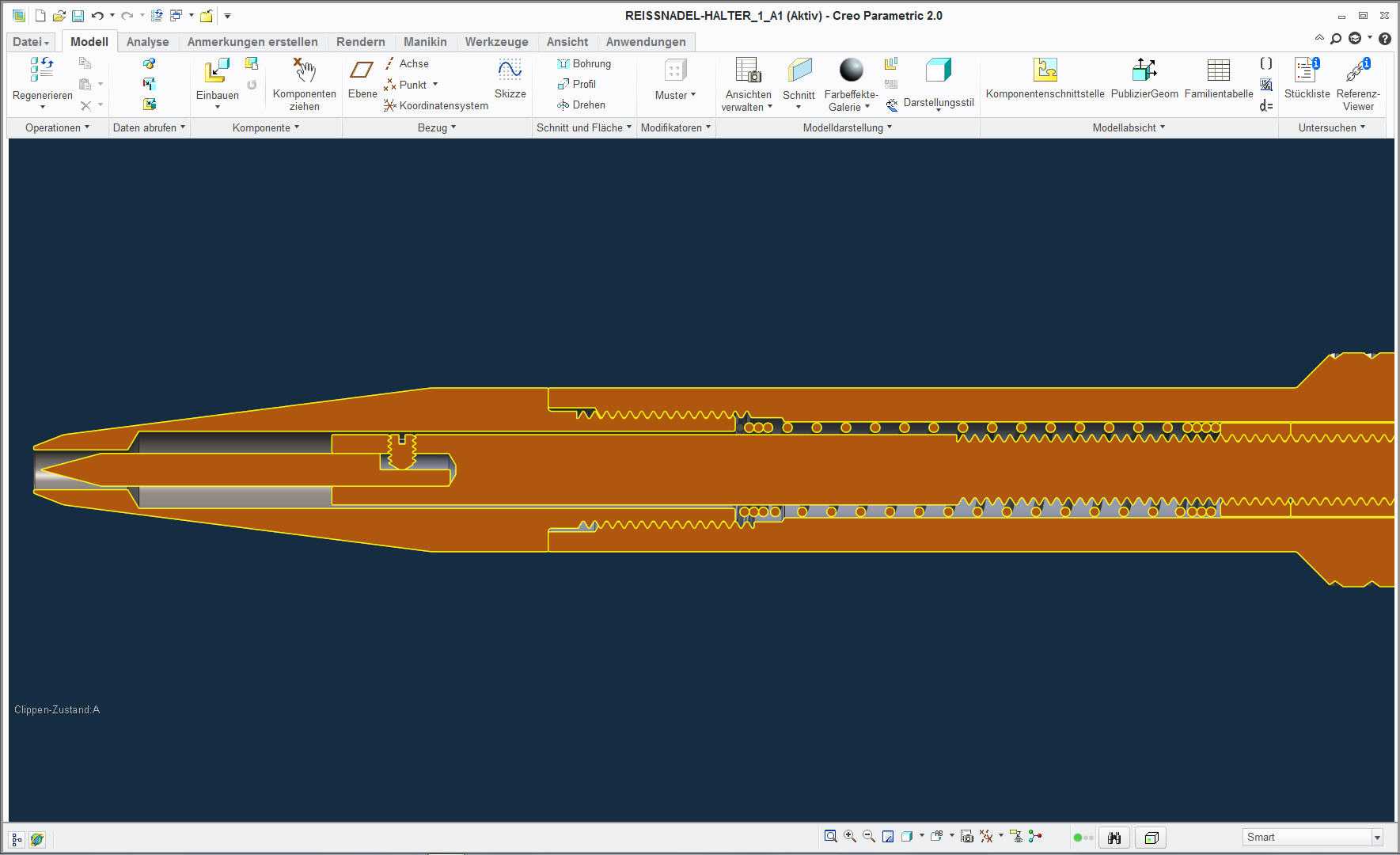

　　从结构设计的细节来看，这款划线器的核心伸缩行程为4.5mm，刚好能满足划线针伸出后露出笔尖、收回后完全藏入笔嘴内部的需求，收回状态下笔尖不会外露刮伤工具包内衬，也不会因为意外磕碰导致硬质合金笔尖崩缺。内部的复位弹簧采用等节距圆柱螺旋结构，自由长度匹配内部安装腔的尺寸，预压量设置合理，按动时的反馈力度适中，不会出现按动过硬导致操作疲劳，也不会因为弹簧力过小导致锁止后笔尖受压力回缩。所有连接螺纹都采用理论值建模，螺纹副之间没有预留装配间隙，完全按照螺纹的公称尺寸、牙型角构建模型，能直观呈现螺纹连接的啮合状态，做结构运动仿真时不会出现螺纹穿模的问题，方便工程师参考这套螺纹配合逻辑，设计其他小尺寸五金工具的连接结构。

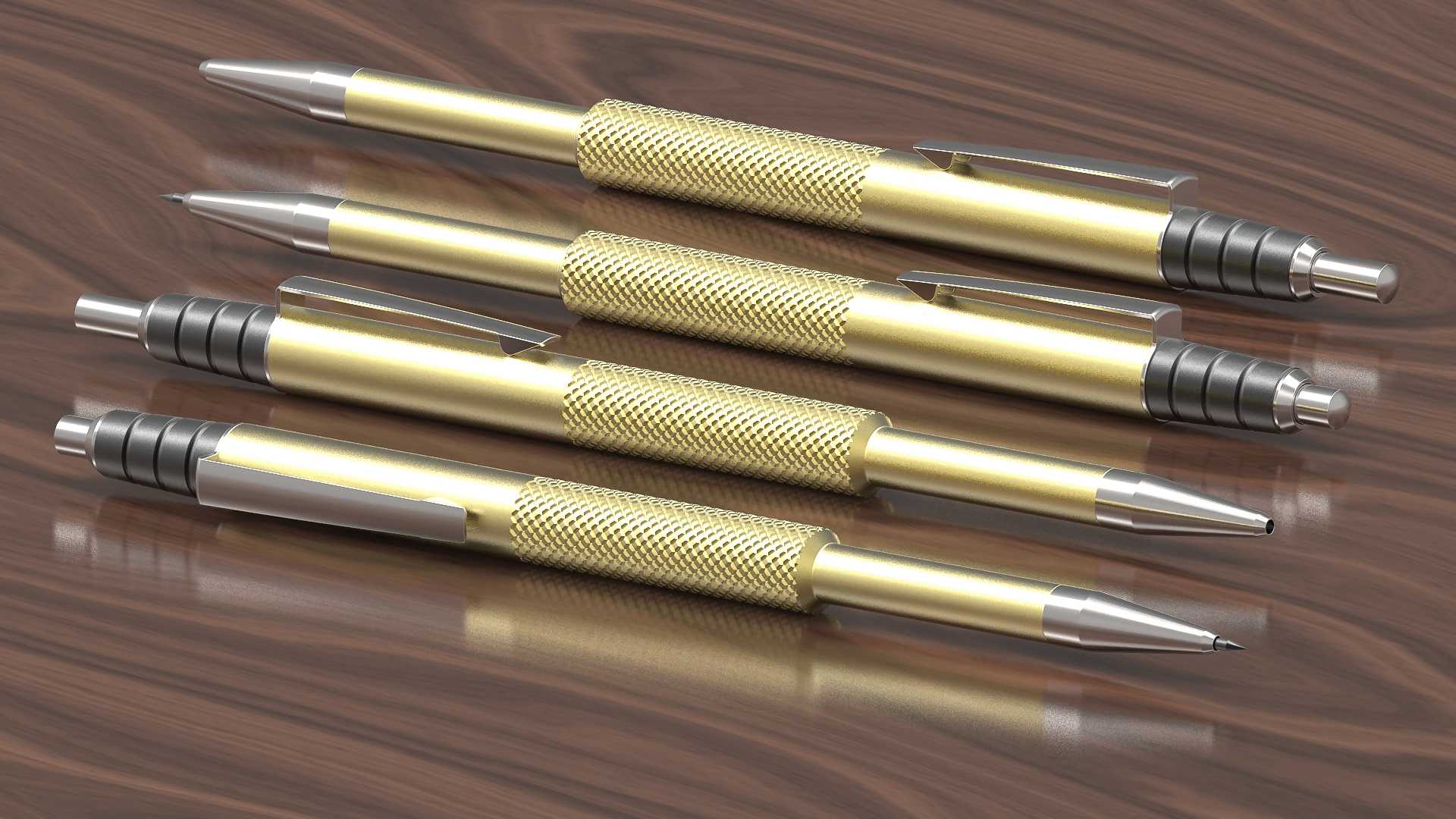

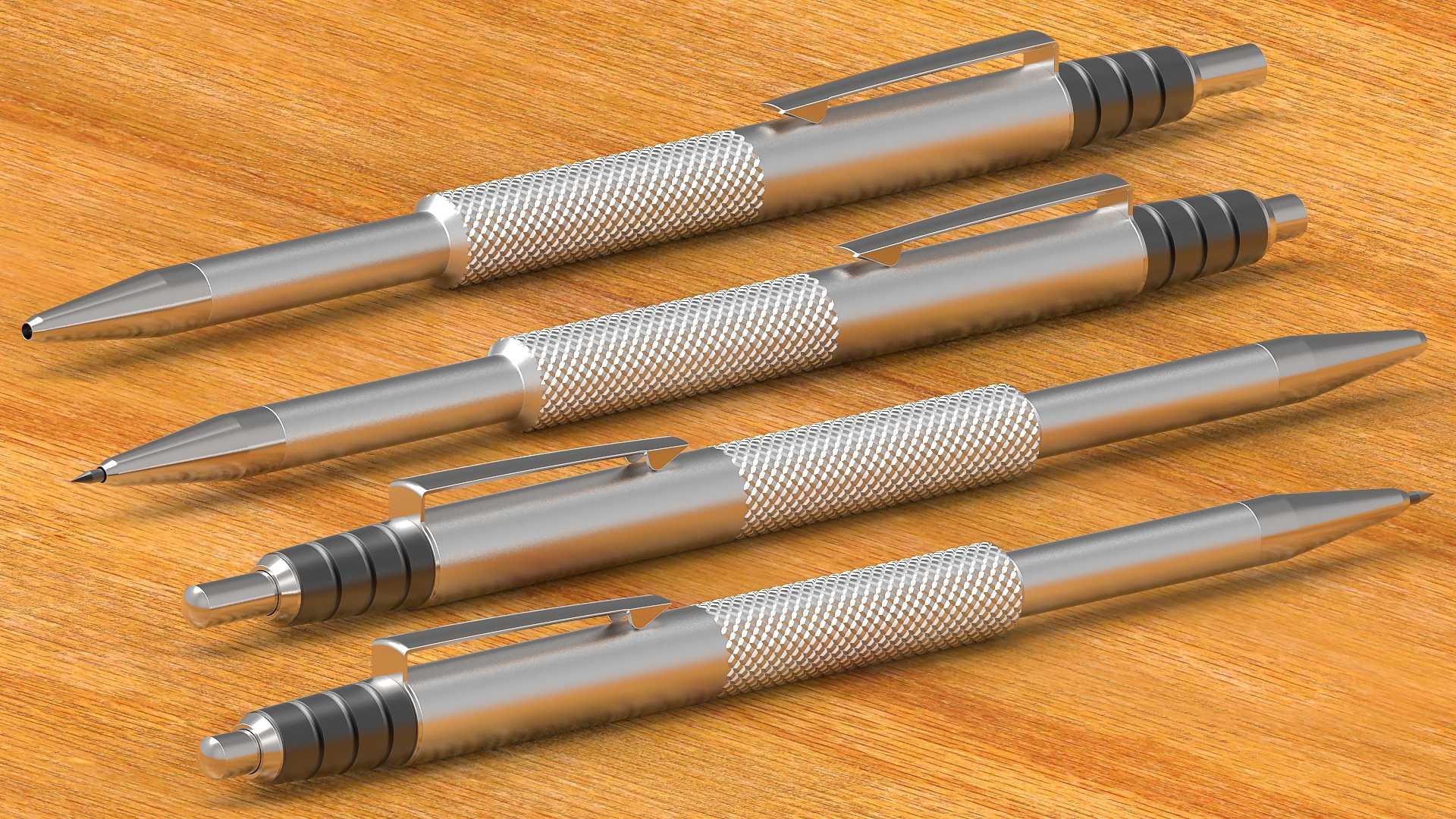

　　这款模型的所有零件都做了全金属材质的属性设置，不同部件的金属质感区分明确：笔身主体是哑光不锈钢质感，滚花区域做了凹凸纹理的细节还原，按动头、笔嘴部分的金属件做了轻微的倒角处理，没有尖锐的棱角，符合手动工具的安全设计要求。在实际的工装设计参考中，这套按动锁止机构可以直接移植到其他小型手动工具上，比如小型冲子、定位顶针、便携式测头的伸缩结构里，不需要重新设计棘轮锁止的齿形参数，能缩短小型工具的研发周期。做三维建模练习时，这款模型的滚花纹理、螺纹结构、按动机构的配合关系都是很好的练习素材，能帮助建模者熟悉小尺寸精密零件的公差配合逻辑，掌握金属表面纹理的建模方法，理解手动工具在人机工程层面的设计要点。

　　从安装边界的尺寸来看，这款划线器的整体外径和普通按动圆珠笔接近，能适配市面上通用的笔套、工具笔的收纳位，不需要单独定制专用的收纳配件。笔尖部分的内孔和划线针的配合采用间隙配合，间隙量控制在0.02mm以内，既保证划线针能顺畅伸缩，也不会因为间隙过大导致划线时笔尖晃动，影响划线精度。笔身的前后段采用螺纹连接，装配后同轴度误差控制在0.03mm以内，转动笔身时不会出现偏心晃动的情况，做圆周划线时能保证划出的圆弧圆度符合要求。在设备运维的场景里，这款划线器也可以作为设备检修时的标记工具，在需要拆卸的零部件表面做对位标记，保证回装时的位置精度，避免因为装配错位导致设备运行出现振动、异响等问题。
