带双控开关四工位欧式插座中间接驳单元

　　这款四槽带开关的中间接驳单元，主要应用于多工位桌面供电串联、机柜内设备级联供电、展会临时供电链路搭建这类需要中途扩展取电点位同时保留通断控制能力的场景，区别于常规单端进线的排插产品，它采用两端可接驳的结构设计，能够在整条供电链路中作为中间节点插入，既可以为周边4个工位提供欧式标准取电接口，也不会截断整条供电回路的后续扩展能力，解决了传统排插串联时占用末端接口、无法在链路中段灵活加装配电点位的痛点。

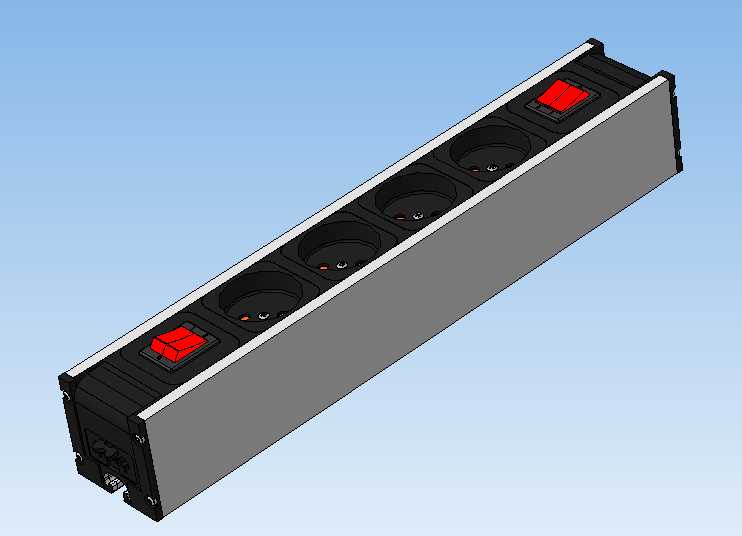

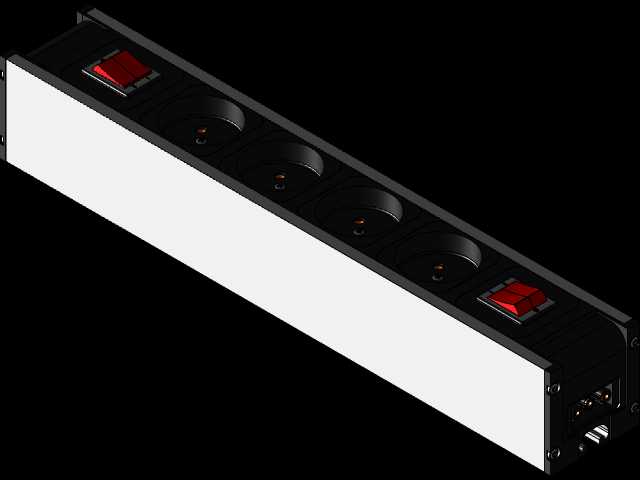

　　从功能设计上看，单元两端各设置了一组红色船型开关，分别对应不同的供电回路控制逻辑，靠近进线端的开关负责控制本单元四个插座的总通断，靠近出线端的开关则可以控制后续接驳链路的供电通断，运维人员不需要拔插进线端总插头，就可以单独切断本单元供电或者切断下游所有接驳设备的供电，在设备调试、故障排查、临时断电操作时能够大幅减少操作步骤，避免频繁插拔主回路插头带来的接触件磨损、电弧烧蚀风险。四个插座槽位沿壳体长度方向等距排布，相邻槽位的中心间距经过适配设计，即使插入大尺寸墙插式电源适配器，也不会出现相邻接口被遮挡无法使用的情况，每个槽位内部都设置了安全保护门结构，单孔插入时保护门不会解锁，能够避免异物误插入带来的触电风险，适配常规16A以内的单相交流供电场景。

　　壳体结构采用铝型材主体加两端阻燃塑料端盖的组合方案，铝型材主体一方面作为结构承力件，承担日常使用中的磕碰、挤压载荷，另一方面自带散热属性，长时间满负载工作时，内部铜排的热量可以通过铝型材壳体快速散出，避免内部积热导致绝缘件老化加速。端盖部分预留了标准接驳卡扣结构，和同系列的进线单元、末端封盖、其他扩展单元可以直接卡扣拼接，不需要额外的固定连接件，拼接完成后整体结构的缝隙控制在0.2mm以内，既保证外观一致性，也能避免灰尘、液体从拼接缝隙进入壳体内部。

　　安装边界方面，这款单元的横截面尺寸适配标准桌面走线槽的安装位，既可以通过背部的卡扣直接卡入办公桌下的标准铝型材走线槽，也可以通过两端的固定耳用螺丝固定在机柜立柱、墙面背板上，安装孔位的间距兼容常见的PDU安装孔距标准，不需要额外打孔改造安装基面。壳体底部预留了接地铜排的连接位，安装时可以直接将壳体和安装基面的接地端连通，满足低压配电的接地防护要求。内部导电件采用一体化铜排冲压结构，没有额外的焊接接点，减少了接触电阻过大带来的发热隐患，铜排的厚度经过载流校核，满负载长时间工作时温升控制在安全标准范围内，不会出现绝缘层软化、异味等异常情况。

　　在实际工程应用中，这类中间接驳单元常和同系列的总进线滤波单元、过载保护单元、USB充电扩展单元搭配使用，根据实际工位数量灵活拼接成不同长度的供电链路，相比固定长度的成品排插，这种模块化拼接的方案能够精准匹配现场的工位排布长度，不会出现线缆冗余过长或者接口数量不足的问题，后期调整工位布局时，只需要增减对应的接驳单元就可以完成配电链路的调整，不需要重新布设整条供电线缆，能够大幅降低办公区、机柜集群、临时展位的配电改造工作量。设计过程中针对船型开关的安装位做了防呆结构，开关引脚和内部铜排的连接采用插片式压接结构，装配时不需要焊接，既提升了生产装配效率，也避免了虚焊、焊锡残渣残留带来的短路风险，开关的按压行程经过调校，按压力度适中，操作时有清晰的档位反馈，不会出现卡滞、误触发的情况。
