鲶鱼概念式单轮牵引拖车结构设计

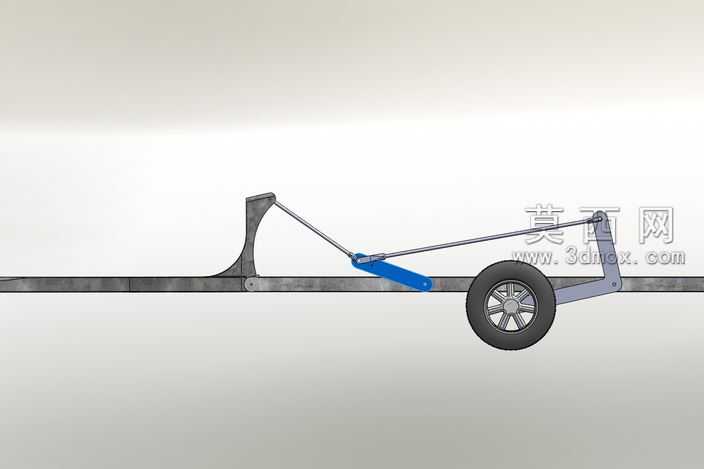

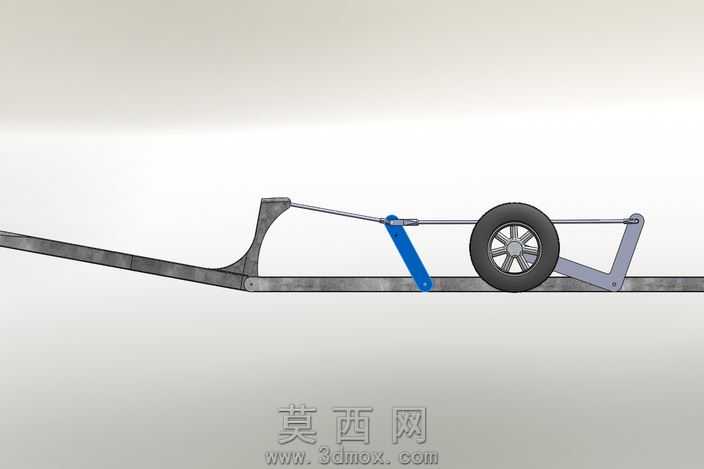

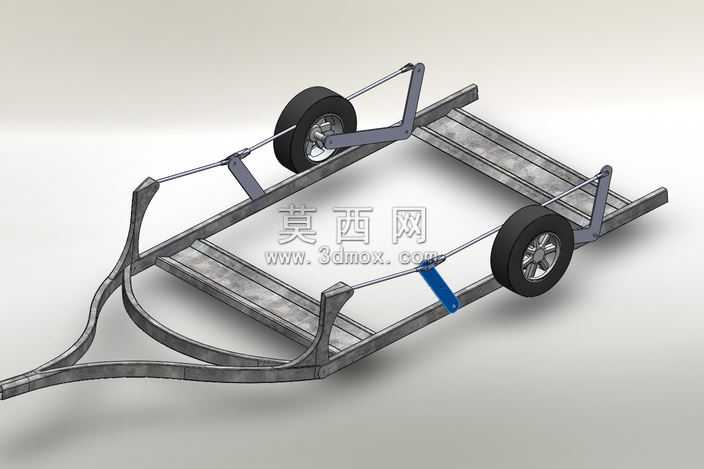

该三维模型为概念款单轮牵引拖车，整体建模过程围绕低趴接驳、无额外移位移除拖车的核心设计思路展开，在三维软件中完成全结构参数化搭建，首先对拖车的主体承载梁进行基准定位，以平直金属型材为基础框架，匹配单轮行走总成的安装点位，将轮组通过摆臂结构与主框架铰接，保证行走过程中的小幅摆动适配性。模型重点还原了前端牵引接驳的杠杆举升结构，通过蓝色手柄构件联动斜向撑杆与前端支撑锚块，模拟坡道降低时的锁止与吸能逻辑，无需从牵引车背面额外操作即可完成接驳与脱离动作，结构运动副在建模时做了适配性约束，可直观演示举升、放平、接驳的完整动作流程。渲染阶段对不同构件做了区分化材质赋予：主承载梁采用哑光磨砂金属材质模拟高强度钢材质感，轮组部分还原橡胶轮胎的颗粒纹理与金属轮毂的亮面反光效果，操作手柄采用亮蓝色工程塑料材质，斜向撑杆与锚块做了做旧金属质感处理，突出结构件的受力属性。设计上融入了鲶鱼仿生的低趴流线思路，参考鲶鱼身形的低风阻特征，预留了玻璃纤维整流罩的安装位置，让整车线条流畅匹配牵引车尾部造型，整体尺寸经过参数校核，可适配标准单一汽车车库的通行宽度，满足狭窄空间的停靠需求。当前模型处于概念验证阶段，建模时对举升机构的运动行程做了初步模拟，可实现水平降低与上升动作的演示，后续可进一步优化铰接点的位置参数，补充做彻底的强度研究，验证不同负载下的结构稳定性，模型完整保留了各构件的装配关系，可直接用于结构迭代、运动仿真以及方案展示使用，直观呈现该款拖车区别于市面常规产品的核心设计逻辑，即简化接驳操作、优化窄空间适配性、兼顾流线外观与实用功能。
