双轮牵引式平板运输拖车结构设计

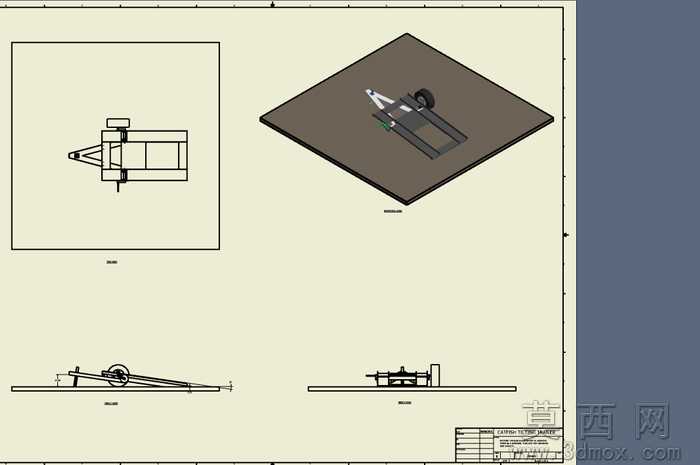

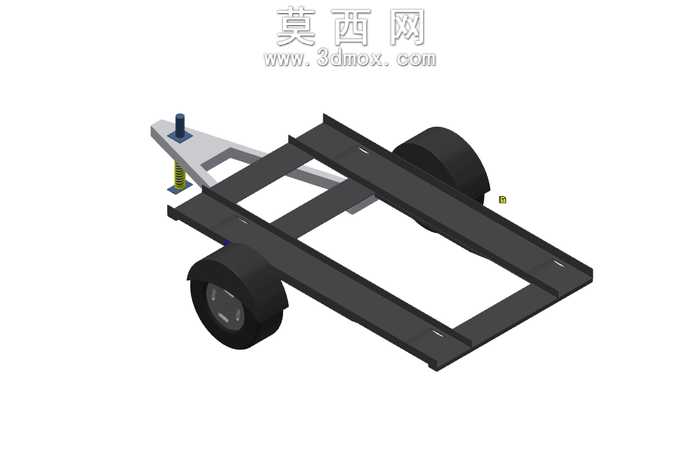

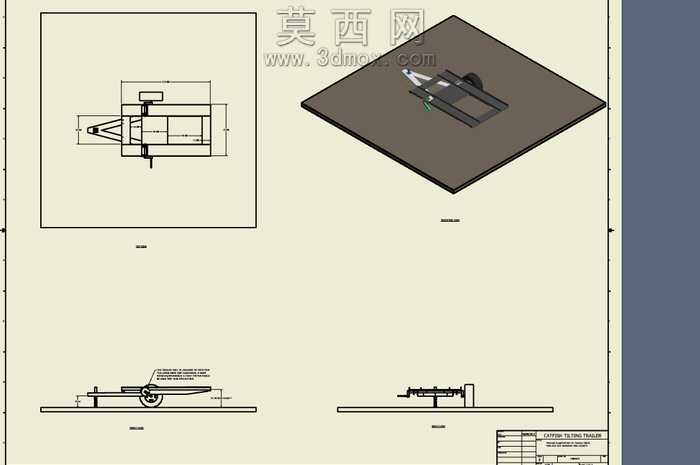

本作品为双轮牵引式平板运输拖车的三维结构设计，采用Autodesk Inventor完成全参数化建模，整体模型装配关系清晰，无干涉错位问题，各部件几何特征完整，可直接用于结构验证、方案展示或二次优化设计。建模过程中严格遵循机械设计的尺寸规范，对核心承载结构做了合理的特征简化，在保证结构表达准确性的前提下控制了模型体量，便于后续的工程出图、运动仿真或有限元分析工作。模型的核心结构分为牵引挂接模块、承载车架模块、行走减震模块三个部分：牵引挂接模块设置了标准化的牵引销与连接支座，搭配螺旋弹簧减震组件，可缓冲牵引过程中的纵向冲击，挂接端的角度设计适配8度角的加载工况，保证牵引连接时的姿态合理性，避免行驶过程中出现卡滞或应力集中问题；承载车架采用双纵梁搭配横向支撑梁的框架式结构，纵梁选用槽钢类截面特征，在降低整体自重的同时保证足够的抗弯承载能力，车架平面预留了货物固定点位，可适配不同类型货物的捆绑固定需求；行走模块采用双侧单轮的行走布局，车轮与车架通过轮轴支座刚性连接，轮组位置经过重心匹配设计，保证装载货物后整车重心落在轮组支撑范围内，避免牵引过程中出现翘头或倾翻风险。材质配置上，车架主体结构赋予碳钢材质，表面做哑光黑的防锈涂装质感表现，牵引销、连接螺栓等标准件赋予镀锌金属材质，减震弹簧赋予弹簧钢的金属光泽质感，橡胶轮胎赋予黑色哑光橡胶材质并添加胎面纹理细节，整体渲染效果贴近真实工业产品的视觉表现。本设计为初始方案版本，重点完成了拖车的基础承载结构、牵引连接结构与行走结构的布局验证，预留了后续加装制动系统、挡板结构、可调节支撑腿的拓展空间，可为同类型小型牵引拖车的设计提供基础参考框架，设计者也期待后续使用者能够在该基础方案上完成更完善的细节优化，适配更多场景的短途运输牵引需求。
