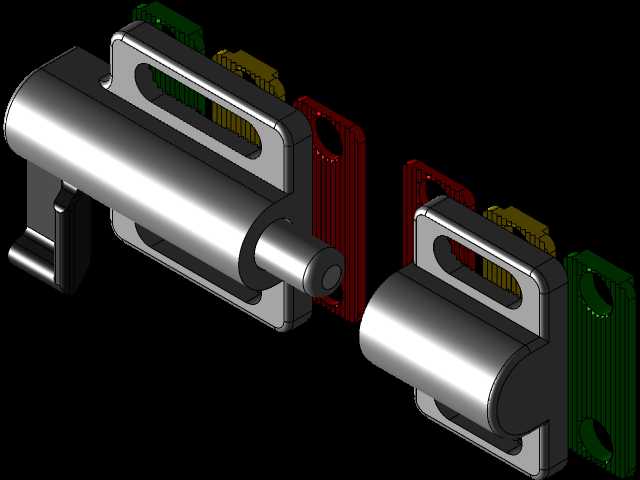

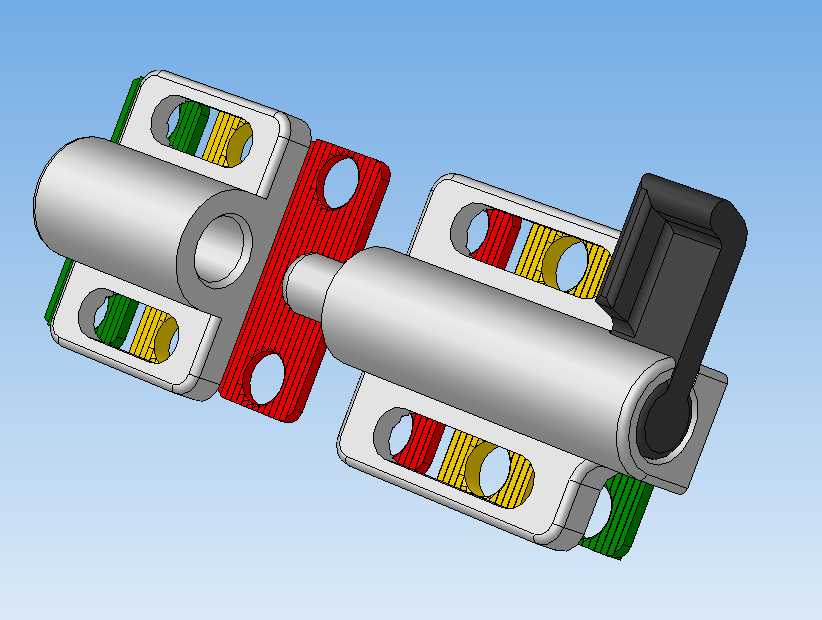

铝型材配套带垫片弹簧加载闸阀结构

　　在工业铝型材搭建的防护围栏、设备安全门、工位隔断、小型物料输送线侧挡结构中，这类带配套垫片的弹簧加载闸阀是实现快速启闭、位置锁止的核心功能件，日常应用场景覆盖电子组装线安全门的快速锁闭、铝型材框架检修口的快开固定、小型工装夹具的工位定位锁止，相比传统的螺栓压紧式锁止结构，它不需要额外工具就能完成启闭操作，能大幅降低工位调整、设备检修时的操作耗时。从实际功能逻辑来看，这款闸阀依靠内置的压缩弹簧提供持续的轴向压紧力，当闸板处于伸出锁止位时，弹簧预紧力会将闸板牢牢顶入对应型材的锁止孔位，不会因为设备运行产生的小幅振动出现松脱移位的问题，扳动侧面的操作拨杆即可压缩弹簧带动闸板回缩，完成解锁动作，整套动作行程控制在12mm以内，

　　操作时的拨杆扳动角度不超过45度，单手即可完成操作，适配生产线边频繁启闭的使用需求。设计过程中首先考虑的是铝型材的安装适配性，安装基座的孔位完全匹配欧标40系列铝型材的槽口间距，两个安装孔的中心距严格对齐型材槽的中心位置，不需要额外加工转接板，直接通过T型螺栓配合法兰螺母就能完成基座固定，配套的垫片采用了和基座安装面完全贴合的异形结构，安装时垫在基座和铝型材表面之间，既能分散螺栓锁紧时的压应力，避免铝型材表面被压出凹痕，也能填补铝型材表面的氧化层微观不平度，防止长期使用后基座出现移位。整体结构的外形尺寸做了严格的边界控制，安装后突出铝型材表面的高度不超过28mm，不会和型材框架上安装的其他配件、走线槽、透明防护板产生空间干涉，

　　闸板的伸出端做了15度的导入倒角，锁止时即使两个对接的型材件存在1mm以内的位置偏差，闸板也能顺利滑入对应的锁止孔，不会出现卡滞顶死的情况。结构细节上，闸板和基座的配合间隙控制在0.05mm到0.1mm之间，既保证闸板滑动顺畅无卡顿，也不会因为间隙过大出现锁止时的旷量，内置弹簧的线径、节距经过反复校核，预紧力设置在80N左右，这个力度既能保证锁止可靠，不会被意外碰开，也不会让操作拨杆的扳动力度过大，操作人员长时间频繁操作也不会产生手部疲劳。操作拨杆的位置设置在基座侧面的斜上方，符合人手自然操作的握持角度，拨杆表面做了防滑的纹理结构，手上沾有少量切削液、灰尘的时候也能稳定操作，不会打滑。闸板的表面做了硬化处理，

　　表面硬度达到HRC42以上，长期反复伸缩摩擦也不会出现明显的磨损，能保证上万次启闭操作后依然保持稳定的配合精度，不会出现锁止间隙变大、闸板晃动的问题。基座的边角全部做了R2以上的圆角处理，没有尖锐的毛刺棱角，安装和操作过程中不会划伤操作人员的手部，也不会刮破安装过程中接触的线缆、防护胶皮等配件。在实际选型使用时，只需要确认对接铝型材的锁止孔位置和这款闸阀的闸板伸出高度匹配即可，不需要额外调整内部结构，出厂状态下弹簧预紧力已经调整到最优区间，现场安装时直接固定基座就能投入使用，后期维护也非常简便，只需要定期在闸板和基座的配合缝隙处添加少量润滑脂，就能保证长期滑动顺畅，不需要拆解更换内部零件。针对铝型材框架的不同安装场景，这款闸阀可以水平安装在安全门的侧边实现横向锁止，也可以垂直安装在检修口的上方实现竖向插销式锁止，安装方向不会影响弹簧的施力效果，因为内部弹簧做了同轴导向结构，不管哪个方向安装，弹簧都不会出现偏磨、卡滞的问题，适配多种不同的框架布局需求。
