小型塑料厂管路改造用双水歧管结构

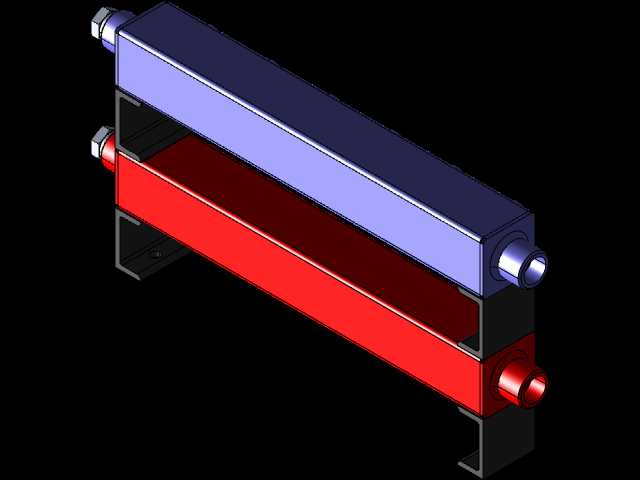

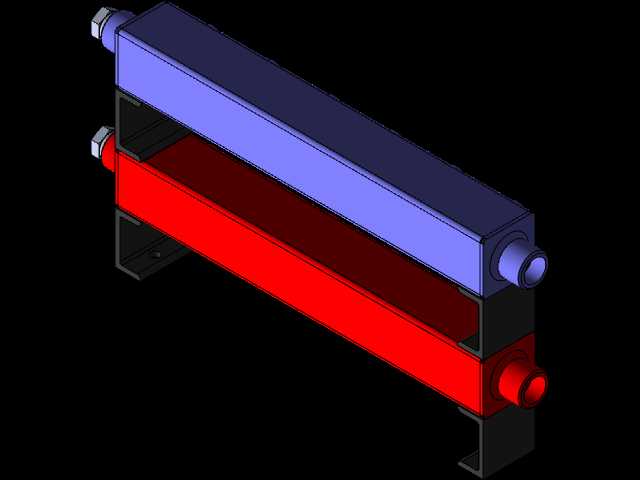

　　在小型吹塑加工车间的日常运维中，老旧水路的分流混乱、接口渗漏是常年困扰运维人员的问题，尤其是多工位冷却水路的排布，原先采用多接头拼接的方式，不仅占用安装空间，长期受水温变化、管路震动影响，接头处容易出现渗漏，维护时拆装也极为不便。这款双水歧管的设计，正是针对这类小型加工厂的水路改造需求开发，整体采用上下双层并行的管路结构，分别对应进水与回水两条独立流道，能够同时为多组冷却工位提供统一的流体分配，避免多管杂乱排布带来的干涉问题。

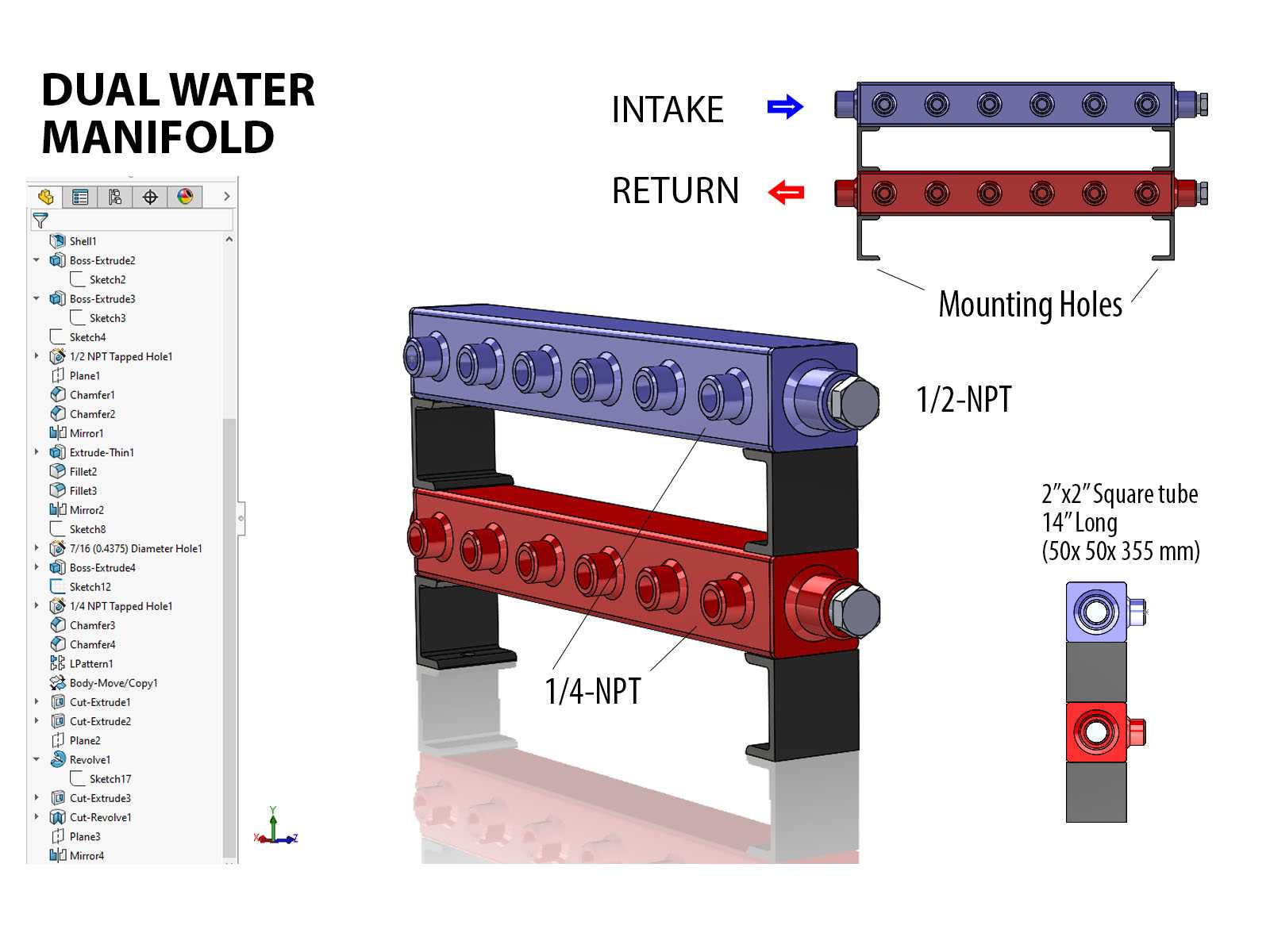

　　从结构设计逻辑来看，设计之初就优先考虑了现场加工的便捷性，主体采用标准规格的方形管材制作，截面尺寸为2英寸×2英寸，整体流道长度控制在14英寸，换算为公制尺寸即50mm×50mm截面、355mm总长，这类管材在常规五金市场即可采购，无需定制特殊截面型材，大幅降低现场制作的物料成本。上下两层流道通过两端的支撑块连接固定，支撑块同时承担安装定位的作用，预留的安装孔位适配5/16-18规格也就是公制M8的螺钉，安装时可以直接将整个歧管固定在设备机架的平面上，不需要额外制作复杂的安装支架，两个安装点的间距经过匹配，刚好避开流道的内部腔体，不会出现钻穿流道导致渗漏的问题。

　　接口的选型完全贴合车间现有管路的通用规格，上层进水主路的端部采用1/2-NPT螺纹接口，能够匹配车间常用的主供水管路规格，下层回水路的端部采用1/4-NPT螺纹接口，对应回水端的管路通径需求；上下两层流道的侧面，均匀排布了多组支路接口，每个接口都对应独立的工位接口，支路接口的螺纹规格统一，方便现场统一采购快插接头或者硬管接头，不需要准备多种规格的密封配件。在接口的位置排布上，特意将进水与回水的支路接口做了对齐处理，现场接水路时可以直观对应每个工位的进出水走向，减少接管时接反水路的概率，降低调试阶段的排查工作量。

　　实际使用场景中，这类双水歧管不仅可以用于吹塑设备的冷却水路分配，也可以适配小型注塑机的模温机水路分流、车间小型循环水系统的支路分配，甚至小型液压站的冷却回路排布也能通用。设计时特意将流道的内壁做了等径处理，没有出现截面突变的结构，能够减少流体在流道内的压损，保证每个支路的流量均匀，不会出现远端工位流量不足导致冷却效果不均的问题。考虑到车间环境的潮湿问题，制作完成后在表面喷涂防腐漆之前，需要对所有焊接位置做打磨处理，尤其是管材与接头、支撑块的焊接位置，要保证焊缝连续无气孔，避免长期使用后出现锈蚀渗漏。

　　安装边界方面，整个歧管的安装占用空间非常规整，主体为长方体结构，加上两端接头的伸出长度，整体宽度不超过400mm，上下两层管路加上支撑块的总高度控制在150mm以内，厚度方向与方形管截面一致为50mm，在机架上预留安装位置时，只需要留出对应尺寸的平面，保证安装面平整即可，不需要预留额外的操作空间，日常维护时只需要检查各个接口的密封情况，不需要对歧管主体做特殊保养。相较于市面上采购的成品歧管，这种DIY结构的优势在于可以根据现场实际的工位数量调整流道长度、支路接口的数量和间距，不需要受成品规格的限制，比如工位数量少的时候可以截短管材减少接口数量，工位多的时候可以适当加长管材增加支路，适配性更强。

　　在焊接制作的工艺要求上，方形管材的两端封堵要保证同轴度，端部的螺纹接头焊接时要保证与流道轴线垂直，避免后续接管路时出现别劲的情况，长期受力导致焊缝开裂。支撑块与上下两层管材的焊接要保证足够的强度，因为整个歧管充满水之后有一定重量，加上管路连接时的拉扯力，支撑位置的焊缝要做满焊处理，不能采用点焊固定。所有螺纹接口在安装接头时，需要配合对应的密封生料带或者密封胶，保证螺纹连接位置的密封性，初次通水时要逐个检查接口位置是否有渗漏，确认无渗漏之后再做表面的防腐喷涂处理，喷涂时要注意不要将漆料喷入螺纹接口内部，避免后续接接头时出现密封不严的问题。
