工具箱造型男士香水瓶及外包装结构设计

　　本次呈现的结构设计围绕男士日化品类的香氛容器展开，整体采用工业工具元素做视觉核心，打破常规香水瓶的流线型精致化设计逻辑，将五金工具箱的硬朗质感融入日化包装设计中，适配主打男性硬朗风格的香氛产品线落地需求。从实际应用场景来看，该类容器主要面向线下美妆集合店的男士护理专区陈列、线上电商平台的男士个护品类销售，同时可作为潮流周边、跨界联名产品的载体，适配工装风、户外风、机械爱好圈层的用户审美偏好，在货架陈列时能凭借差异化的工业造型从常规圆润香水瓶阵列中快速抓取视觉注意力。

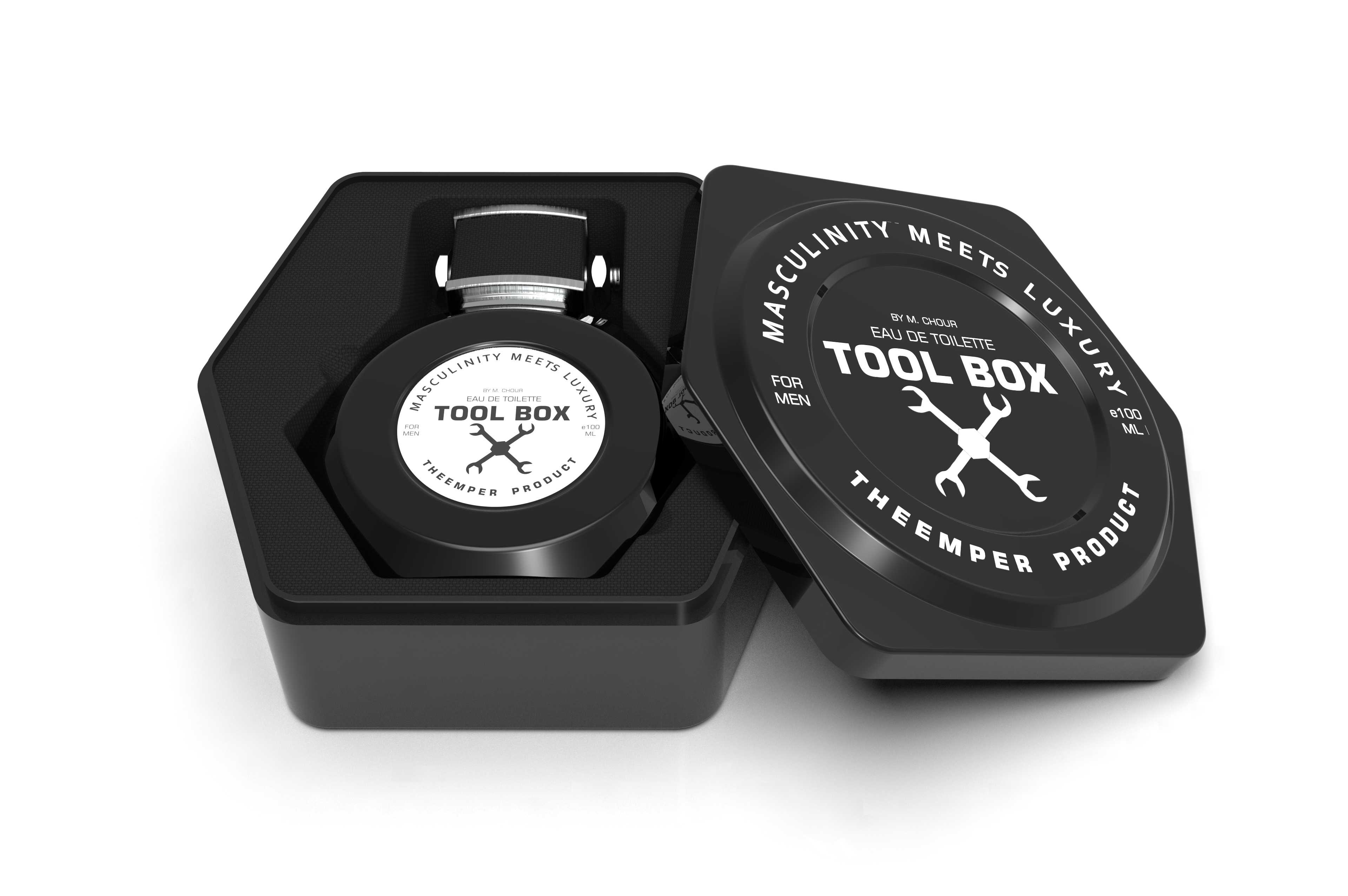

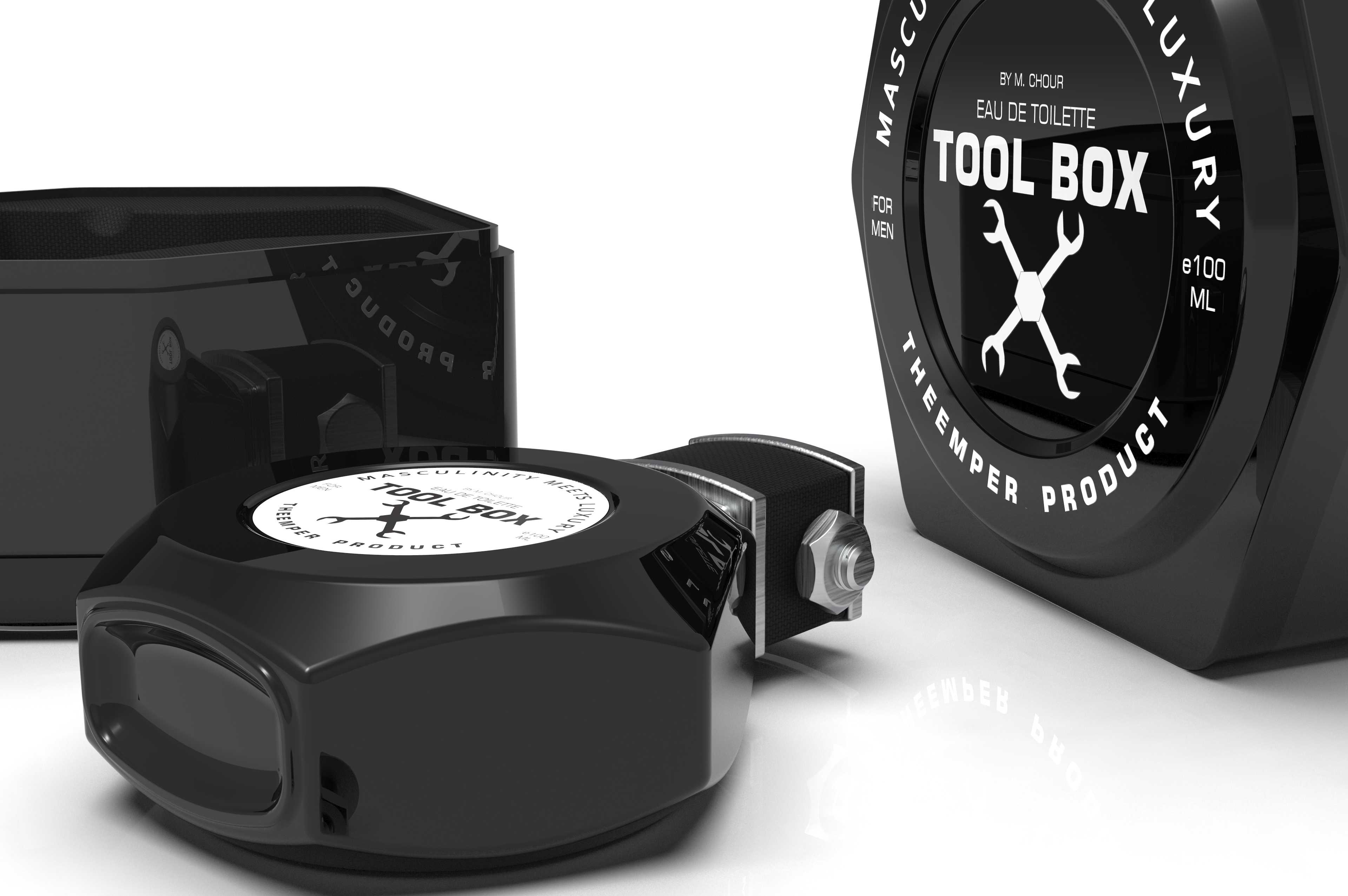

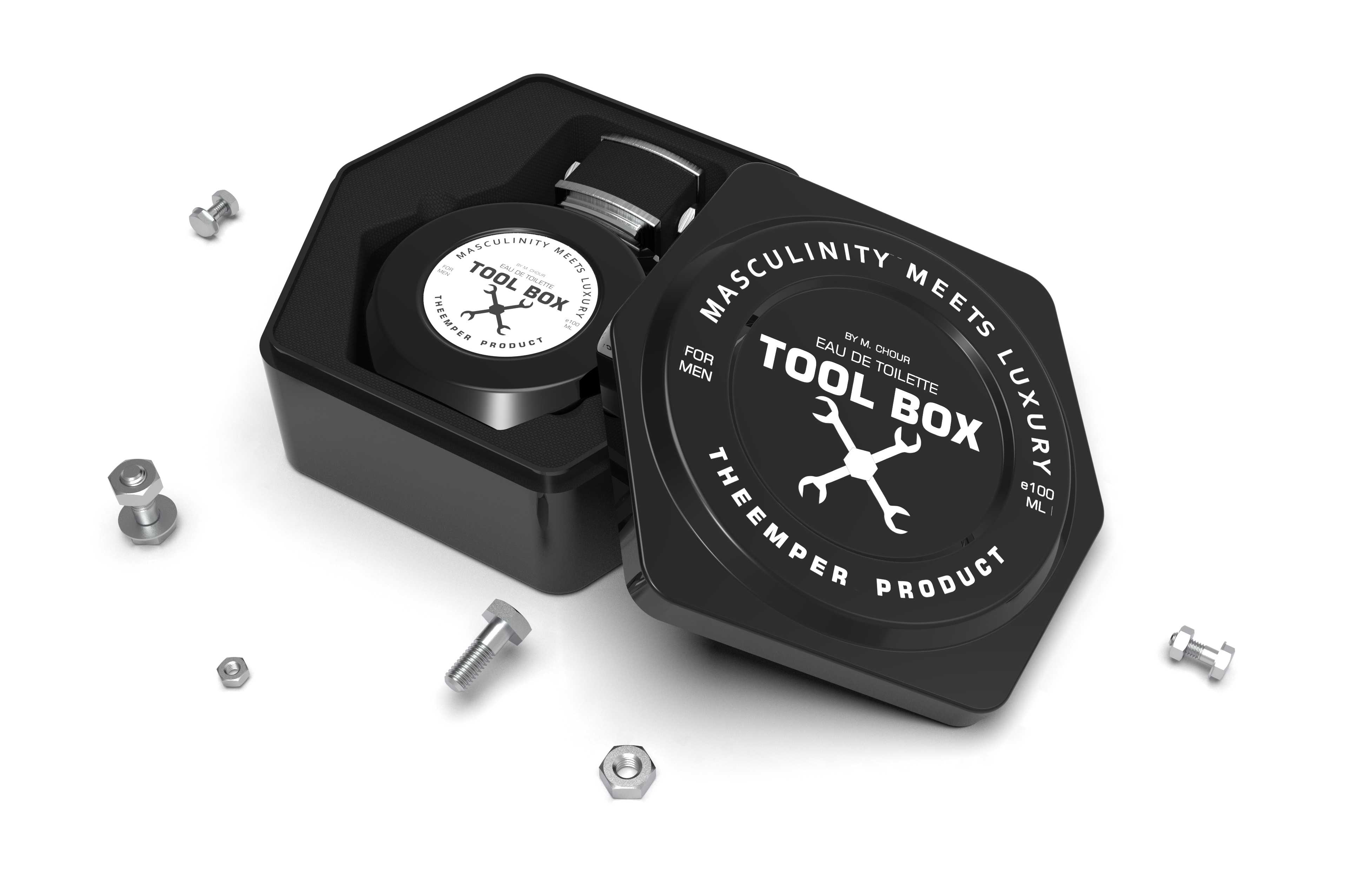

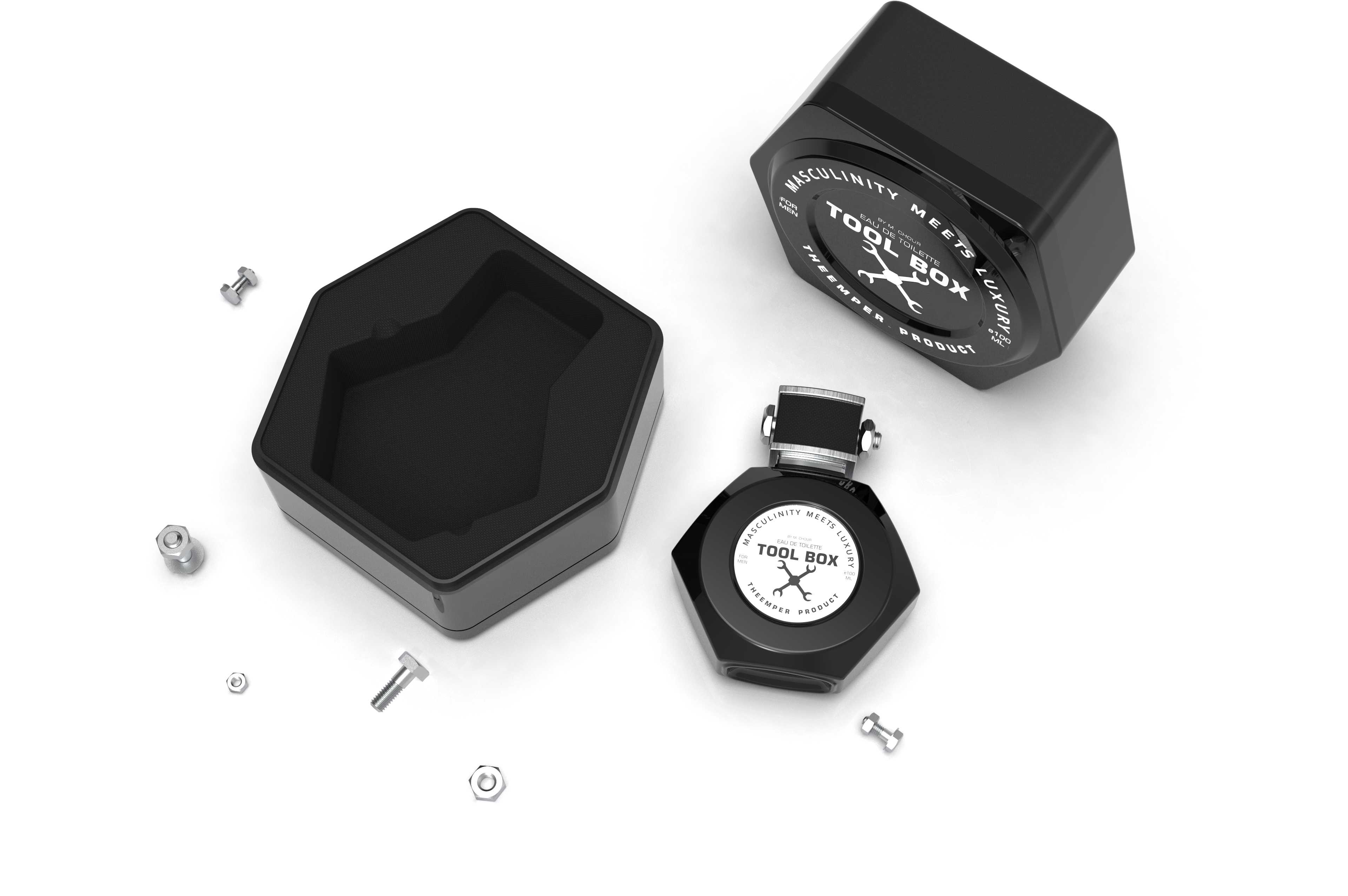

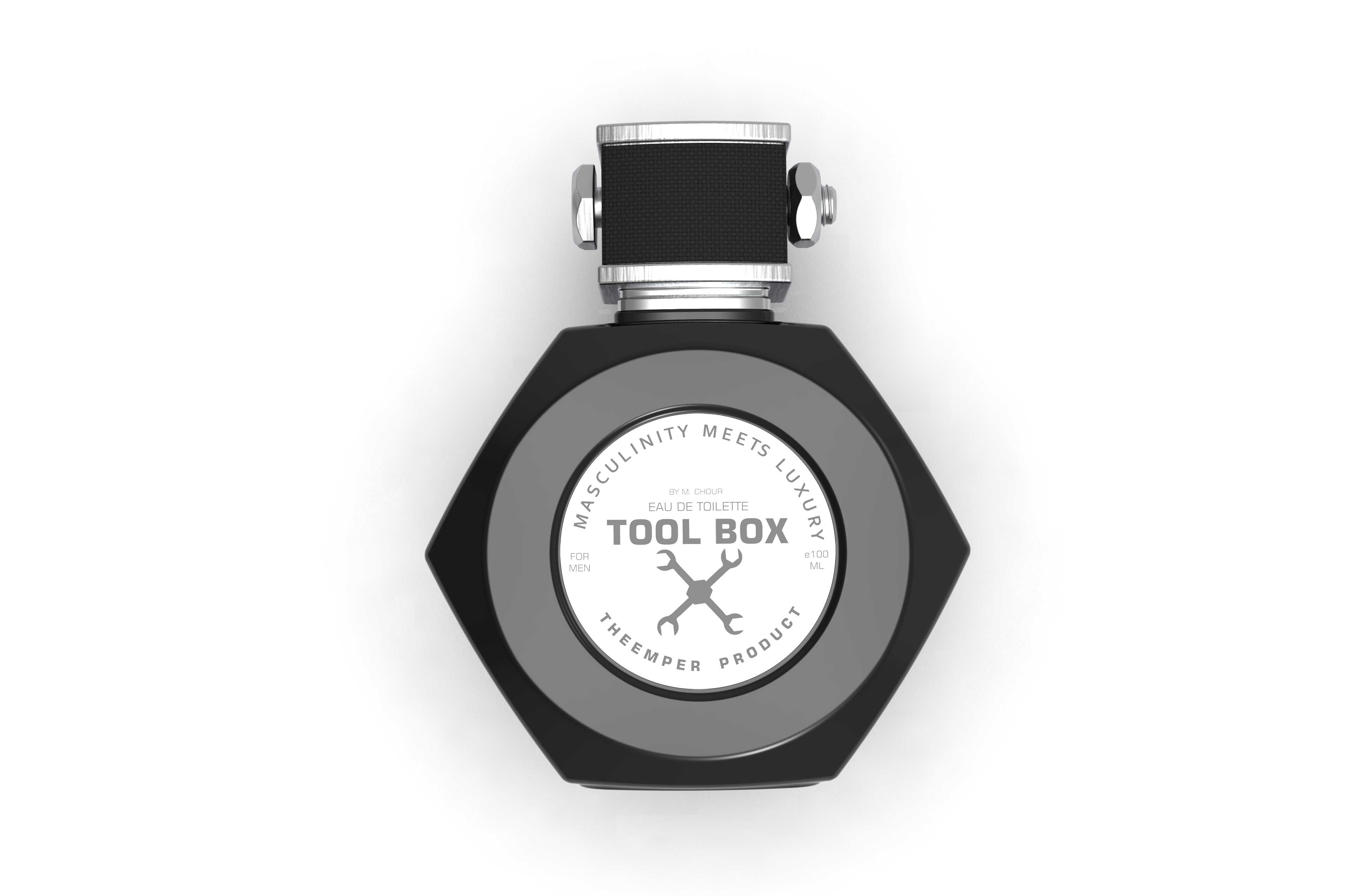

　　产品功能层面，整套结构包含内瓶与外盒两个核心部分，内瓶为香氛液体的承载容器，瓶口采用标准卡口式香水泵头适配结构，可直接匹配市面常规的按压式喷雾泵头，密封结构设计时预留了泵头安装的过盈配合量，保证装配后无渗漏风险，瓶身底部做了加厚处理，降低日常放置时的磕碰碎裂概率。外盒采用六边形仿工具箱造型，盒盖与盒身通过侧边的转轴结构实现开合，开合角度控制在120度，既保证取放内瓶时的操作空间，又避免盒盖过度翻转导致的结构磕碰，盒内设置了与内瓶轮廓完全匹配的定位卡槽，卡槽边缘做了1.5mm的圆角过渡，取放内瓶时不会刮蹭瓶身表面的印刷标识，同时卡槽的限位结构能保证运输过程中内瓶不会在盒内窜动，降低物流环节的破损率。

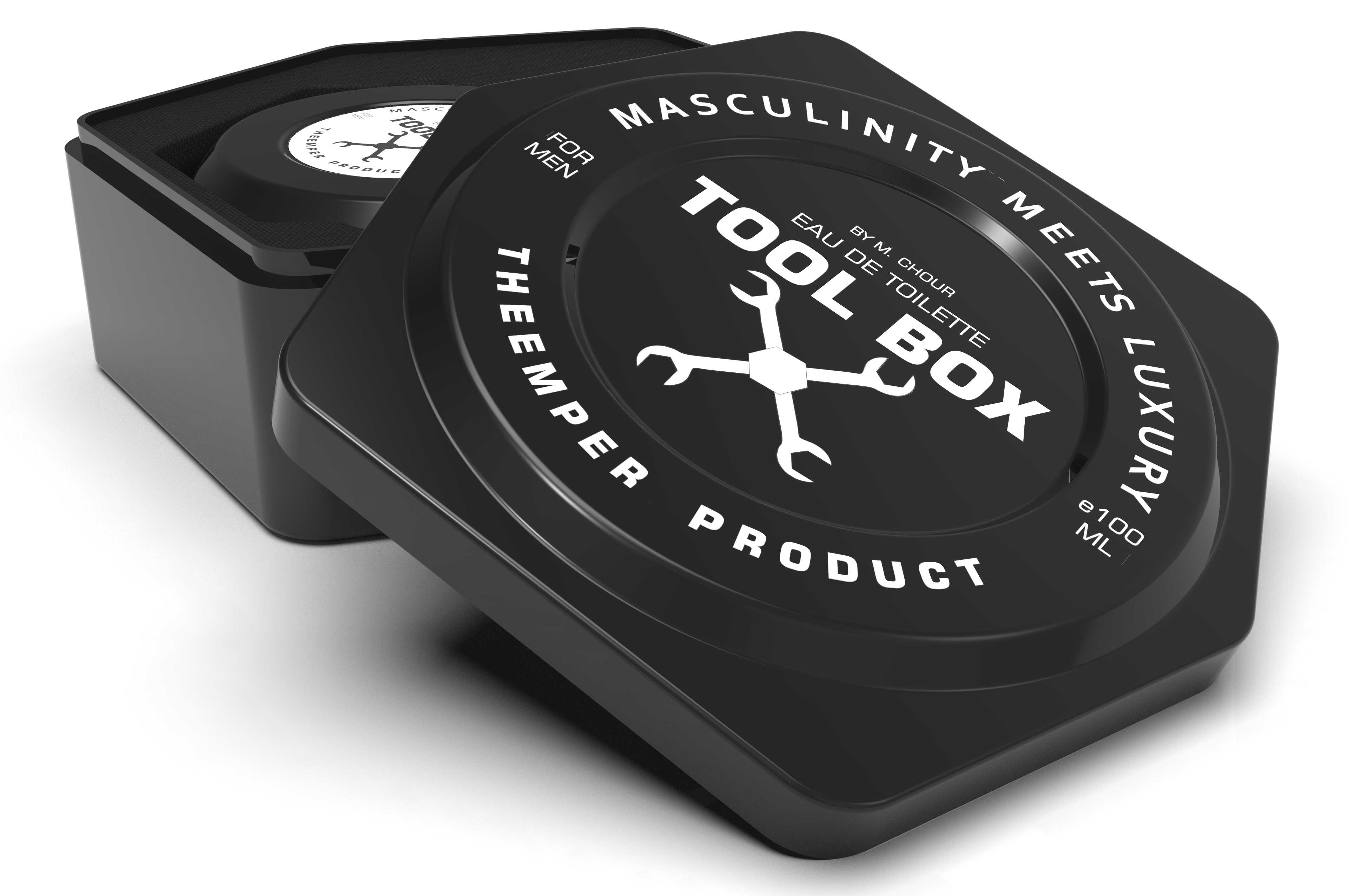

　　设计思路上，整体没有采用多余的曲面过渡，所有外轮廓均采用直面切角设计，还原五金工具箱的硬朗质感，盒盖表面的扳手标识、环形文字区域均做了下沉式凹槽设计，可直接适配丝印、烫金、激光雕刻等多种表面工艺，不需要额外增加标识粘贴的结构位。瓶身的标签区域同样做了内凹设计，标签粘贴后不会因为日常摩擦出现卷边脱落的问题。尺寸边界方面，整套包装的最大外轮廓控制在120mm×120mm×65mm范围内，符合常规快递盒的装载尺寸要求，单套产品带内容物的总重量控制在180g左右，不会过度增加物流成本；内瓶的容量设置为100ml，符合民航携带液体的容量上限要求，适配差旅人群的使用需求。

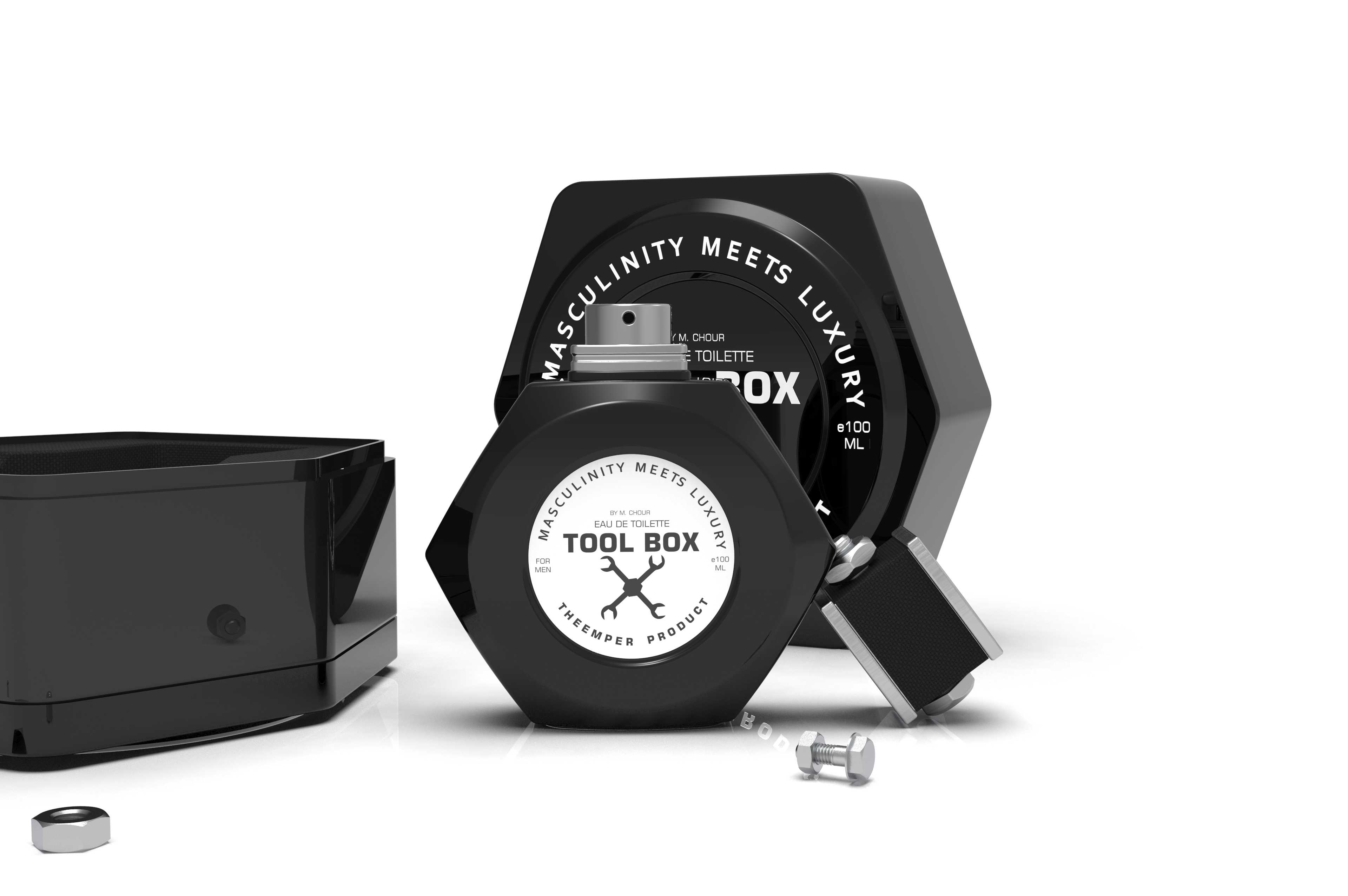

　　结构细节处理上，盒盖与盒身的闭合位置设置了两个对称的卡扣位，卡扣的扣合行程设计为2mm，既保证闭合后的固定强度，日常开启时不需要过大的按压力度，避免用户开启时因为用力过猛导致盒内物品滑落。盒身的所有外边缘均做了0.8mm的倒角处理，没有尖锐棱角，日常拿取时不会划伤手部。内瓶的泵头位置预留了透明防尘盖的安装位，防尘盖与瓶身采用间隙配合，拔插力度控制在15N左右，兼顾防尘效果与使用便利性。从生产落地角度来看，外盒可采用ABS注塑成型，表面做磨砂晒纹处理还原工具盒的哑光质感，不需要额外做表面喷涂就能达到设计预期的视觉效果，有效控制量产成本；内瓶可采用高透玻璃或者PETG材质注塑，根据产品定价区间灵活选择材质，两种材质均能适配该结构的尺寸精度要求，不需要大幅修改模具结构。整套结构的壁厚控制均匀，外盒壁厚统一为2mm，内瓶壁厚根据材质不同控制在1.2-2mm之间，注塑生产时不会出现缩痕、缺胶等工艺缺陷，模具设计时可采用常规的两板模结构，进胶口设置在盒身底部的隐蔽位置，不会影响产品外观面的完整性。
