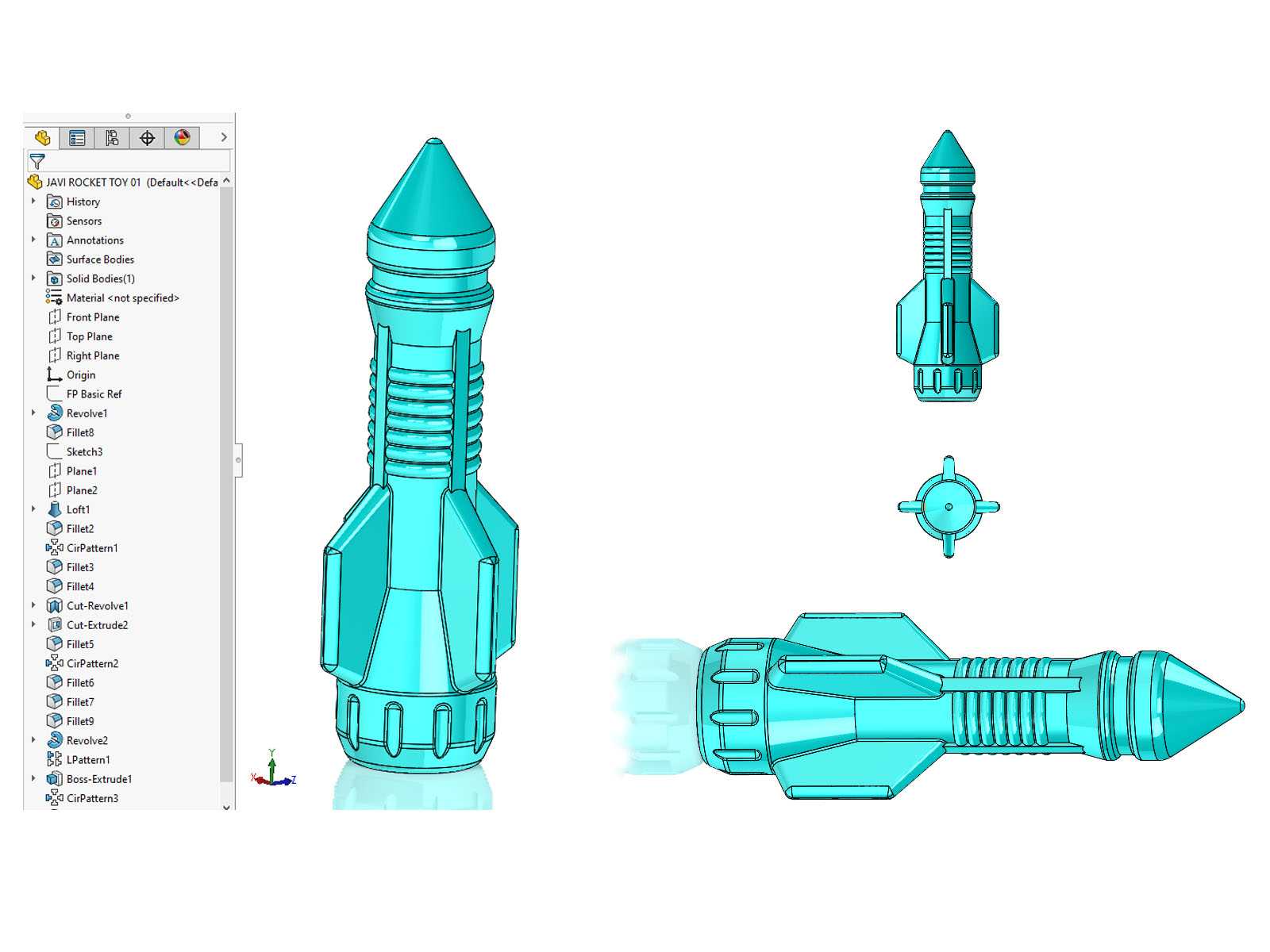

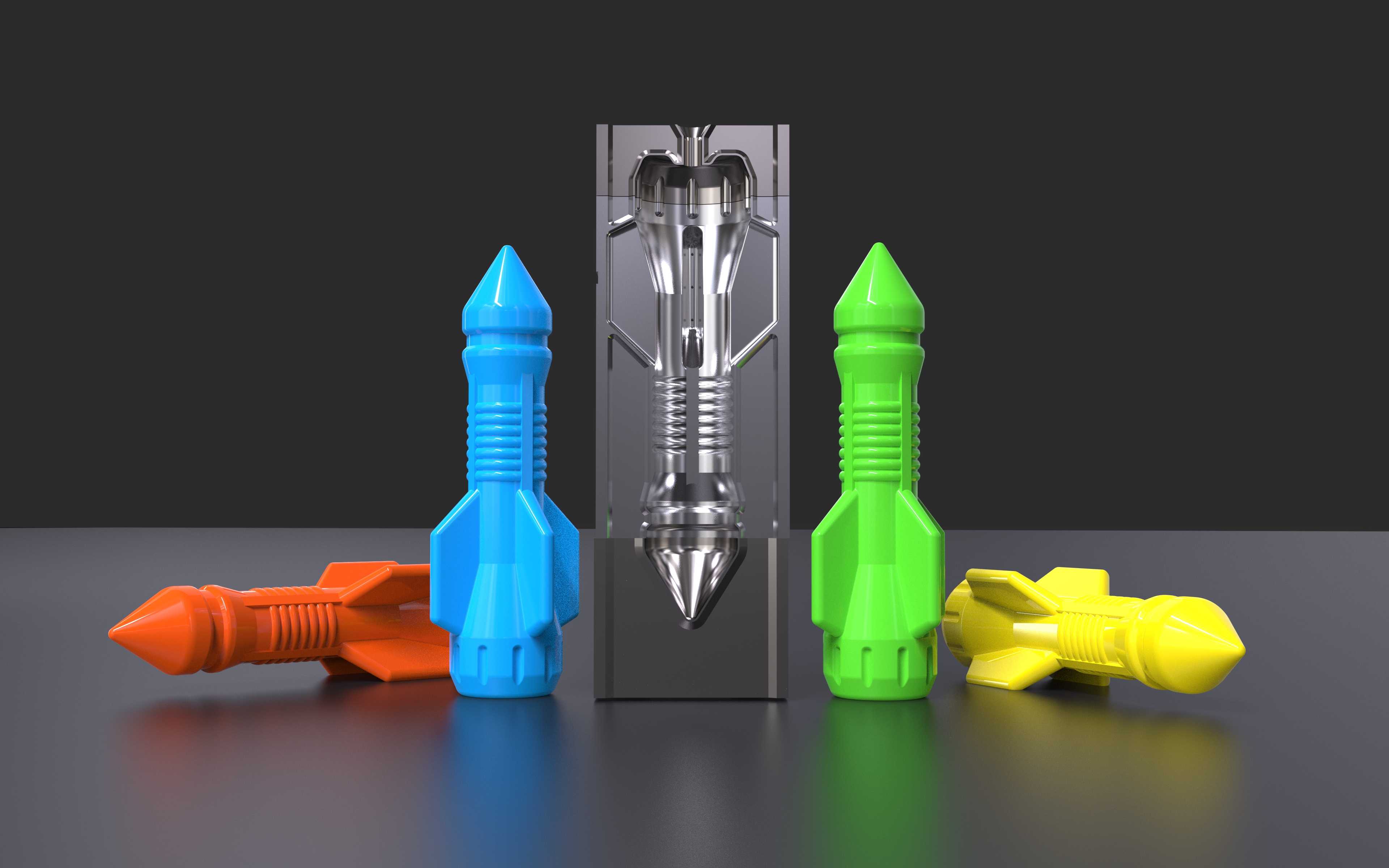

吹塑成型火箭玩具及配套模具结构展示

　　这套结构对应的是儿童玩具类吹塑火箭的量产成型方案，核心围绕吹塑工艺的成型特性做结构适配，日常应用场景覆盖儿童益智玩具、科教演示道具两大领域，既可以作为量产玩具的供货结构，也能作为中小学科创课的吹塑工艺演示载体。从实际用途来看，配套的模具结构直接对接中空吹塑设备的安装接口，模架采用标准模坯规格，安装孔位、开模行程预留都匹配常规卧式吹塑机的装夹边界，不需要额外做转接工装就能直接上机调试，能大幅缩短新模试产的准备周期。产品本身是中空结构的火箭造型玩具，壁厚控制在1.2-1.5mm区间，既保证儿童握持时的结构强度，不会因为轻微摔碰出现开裂，也控制了单件制品的原料用量，适配PE、PP这类常规吹塑级原料的加工温度区间，成型后飞边余量控制在0.

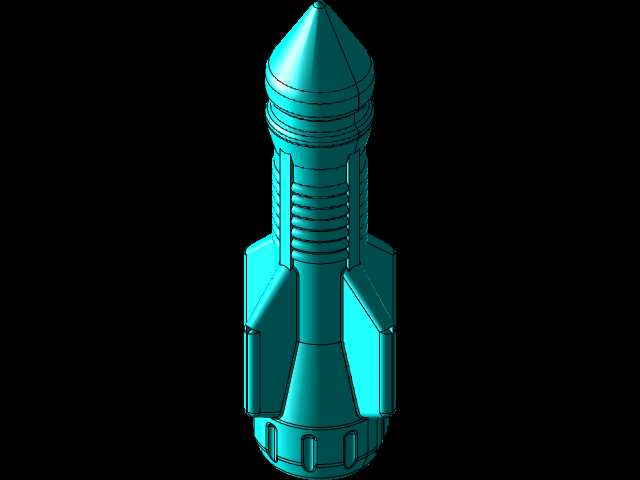

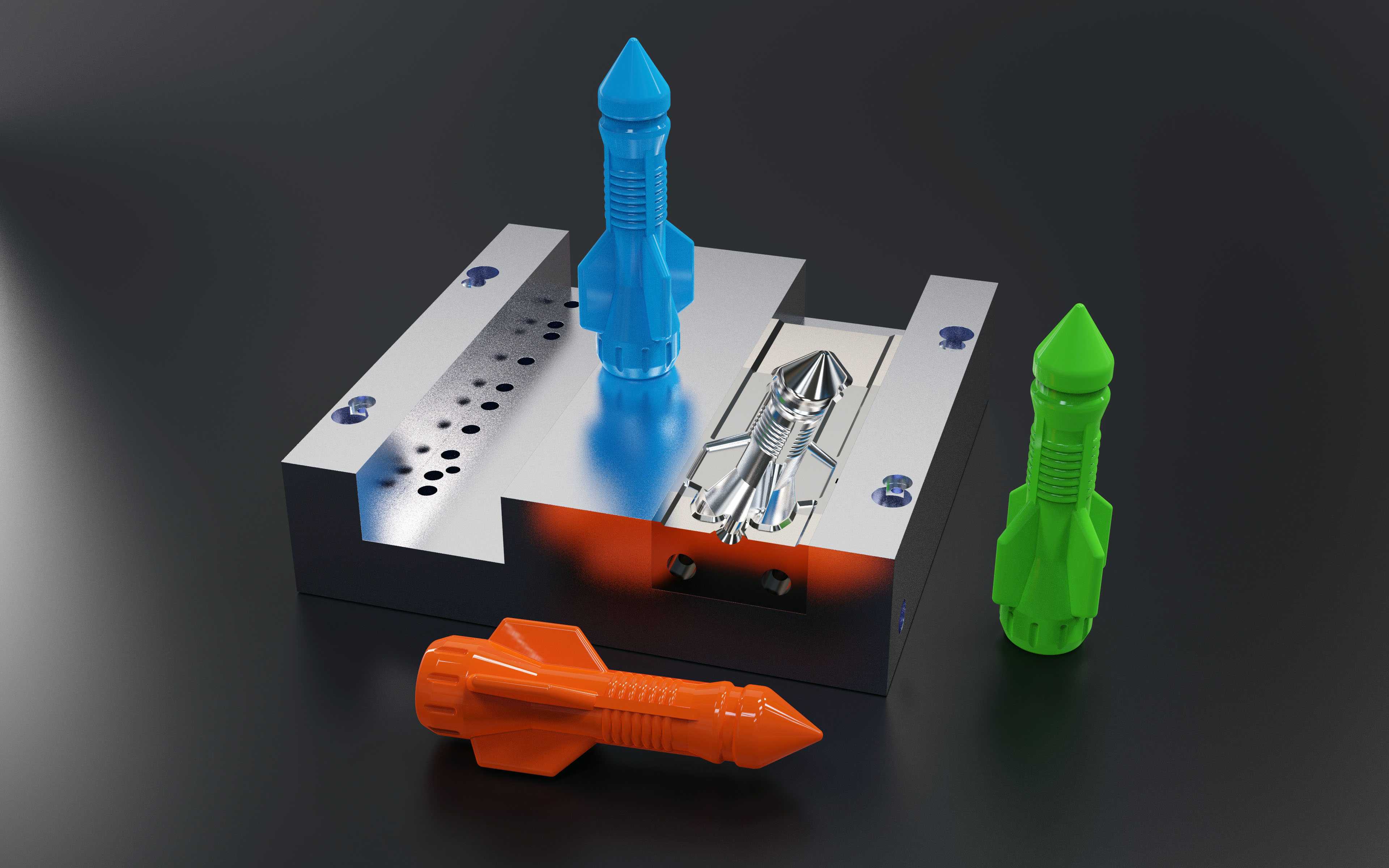

　　3mm以内，后续修边工序只需要简单处理合模线位置就能达到出货外观要求。设计思路上优先考虑了吹塑工艺的排气与料流走向，模腔表面的火箭尾翼、箭体防滑纹理都做了0.5°的脱模斜度，避免开模时出现粘模拉伤；合模面的溢料槽宽度设置为4mm，深度0.8mm，能在吹胀过程中储存多余料坯，减少合模线位置的飞边厚度。箭体头部的锥形结构做了圆弧过渡，没有尖锐棱角，符合儿童玩具的安全设计规范，尾翼的四个凸起结构在模腔内做了等壁厚设计，避免吹胀时出现局部壁厚过薄导致的穿孔问题。从安装边界来看，整套模具的闭合高度控制在280mm，开模行程预留120mm，适配锁模力120吨级的常规吹塑设备，冷却水道采用直径8mm的并联回路，进出水口位置设置在模架非操作侧，

　　对接车间常规冷却水接头就能直接通水冷，模温控制区间设置在15-25℃，能保证成型周期控制在45秒以内，满足批量生产的节拍要求。吹塑完成的火箭玩具整体长度120mm，最大直径32mm，中空内部没有多余结构，重量控制在18g左右，表面可以直接做丝印或者贴膜处理，不需要额外做表面活化处理。模腔内部的抛光等级达到SPI A2级别，成型后的制品表面光洁度高，不会出现明显的料流痕或者气纹，箭体上的环形防滑槽深度0.4mm，既增加了握持时的摩擦力，也不会因为槽深过深导致吹塑时出现积料问题。试模过程中需要注意料坯的下垂长度控制，料坯挤出长度要比模腔深度长15mm左右，保证吹胀时料坯能完全填充模腔的头部尖端位置，吹胀压力设置在0.6MPa，

　　保压时间8秒，就能保证各个细节结构的完整成型，不会出现缺料或者局部鼓包的问题。这套结构同时兼顾了量产效率与制品安全性，没有多余的冗余设计，所有模架配件都采用标准件，后续维护更换易损件时不需要单独定制加工，能降低生产过程中的运维成本。
