一出三腔烟灰缸注塑成型模具结构设计

　　这套模具面向日用塑料制品量产场景，核心用于烟灰缸类热塑性塑料件的批量注塑生产，适配常规卧式注塑机安装使用，可满足日用品加工厂、小型注塑车间的中小批量生产需求，成型后的烟灰缸制品可直接用于家居、办公、餐饮场所的桌面烟灰收纳场景。

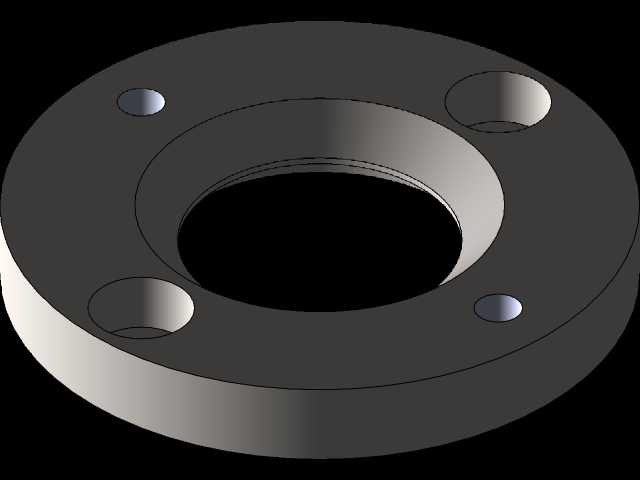

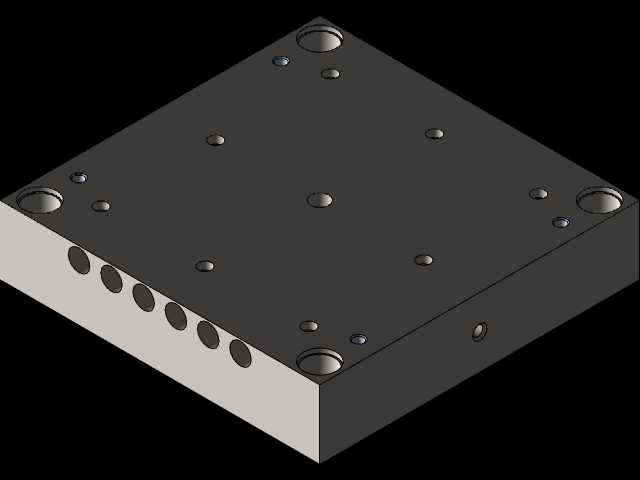

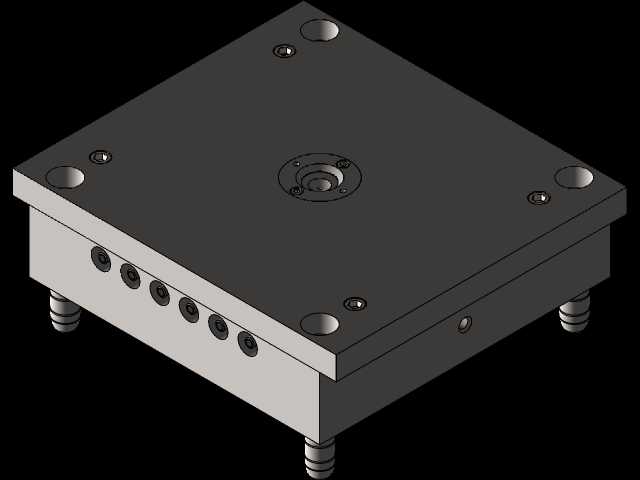

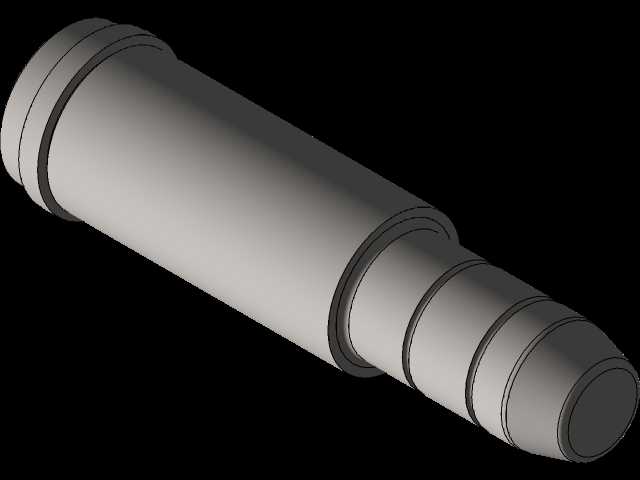

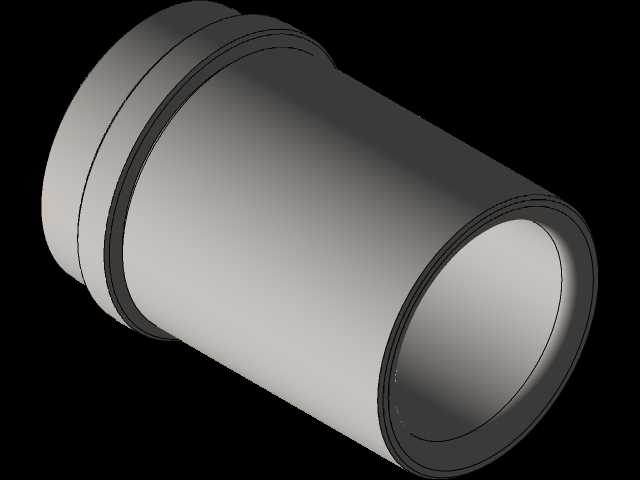

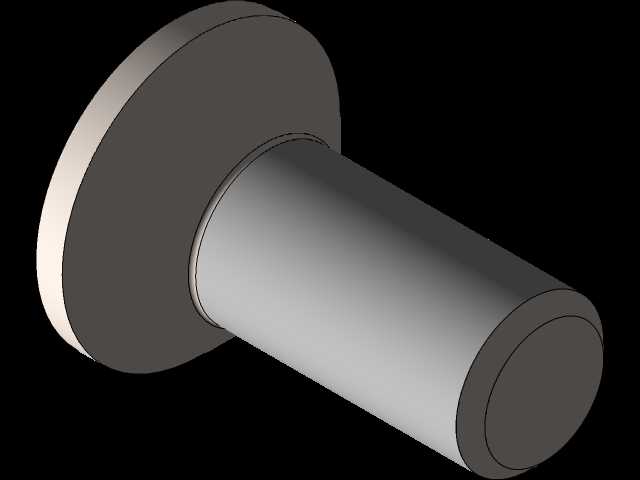

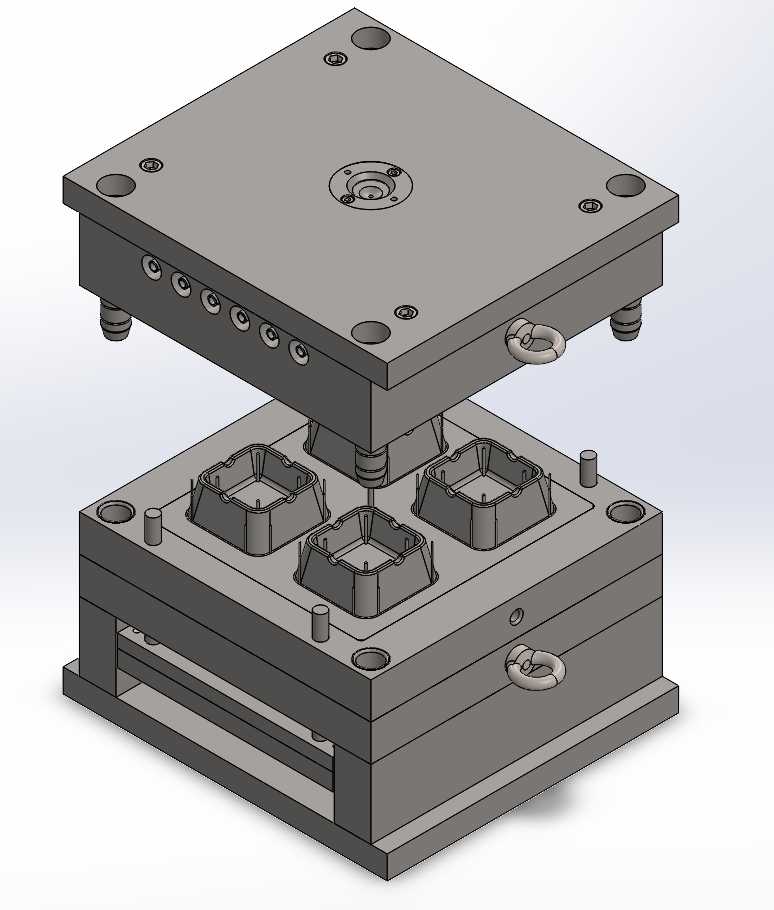

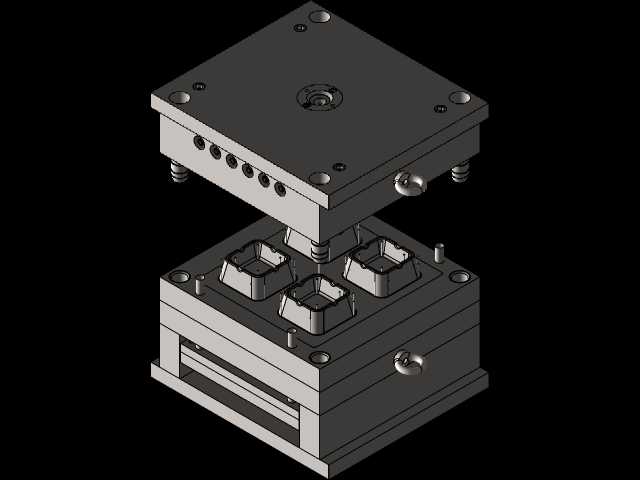

　　从结构布局来看，模具采用标准两板模模架结构，设置三个成型型腔，属于一模三腔的布局方案，这种布局在保证单模产能的同时，平衡了浇注系统的流程长度，避免多腔布局下熔体填充不均导致的制品缺胶、飞边、内应力集中等问题。模架整体采用上下分模结构，上模部分为定模侧，集成定位环、主流道衬套，定位环尺寸适配常规注塑机的定位孔安装公差，主流道采用锥度设计，开模时可自动带出料把，无需额外人工清理浇道凝料。下模部分为动模侧，集成成型型芯、顶出机构、冷却水路接口，动定模之间设置精密导柱导套配合，合模时的定位精度可控制在0.02mm以内，避免合模错位导致的型腔啃伤、制品壁厚不均问题。

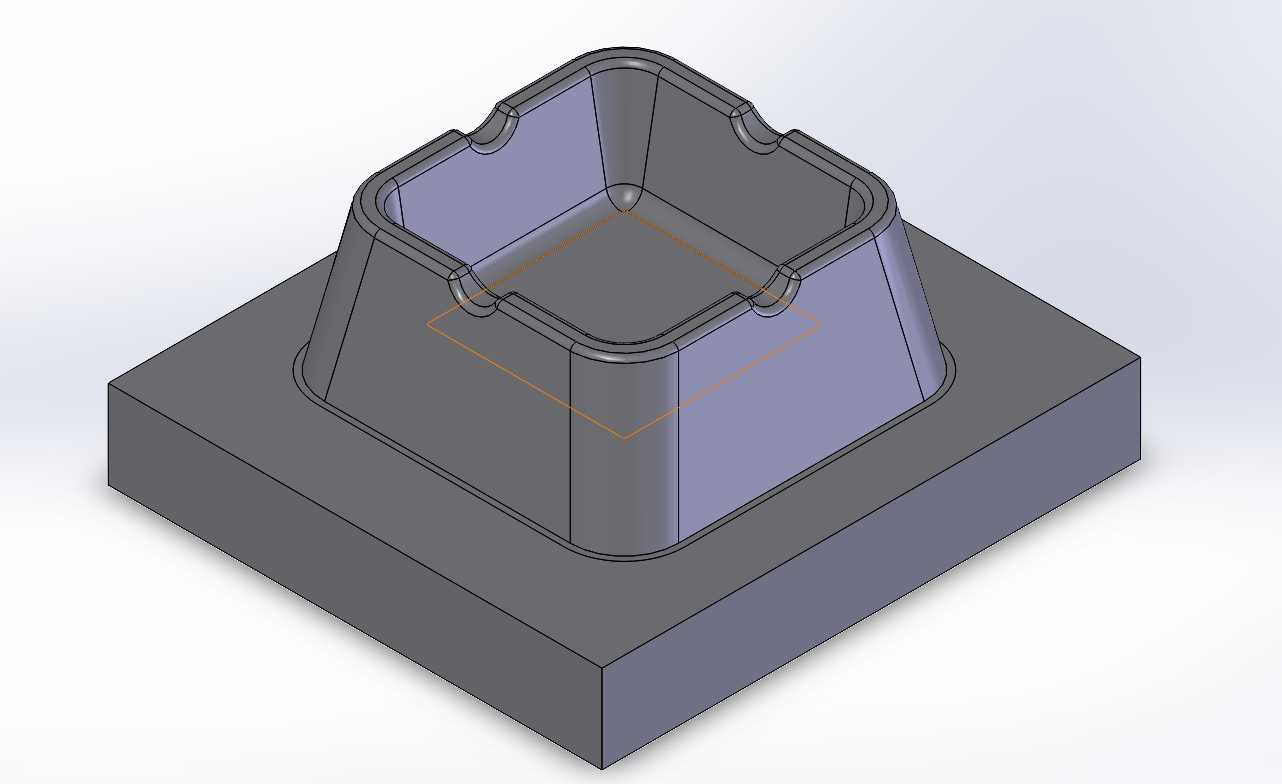

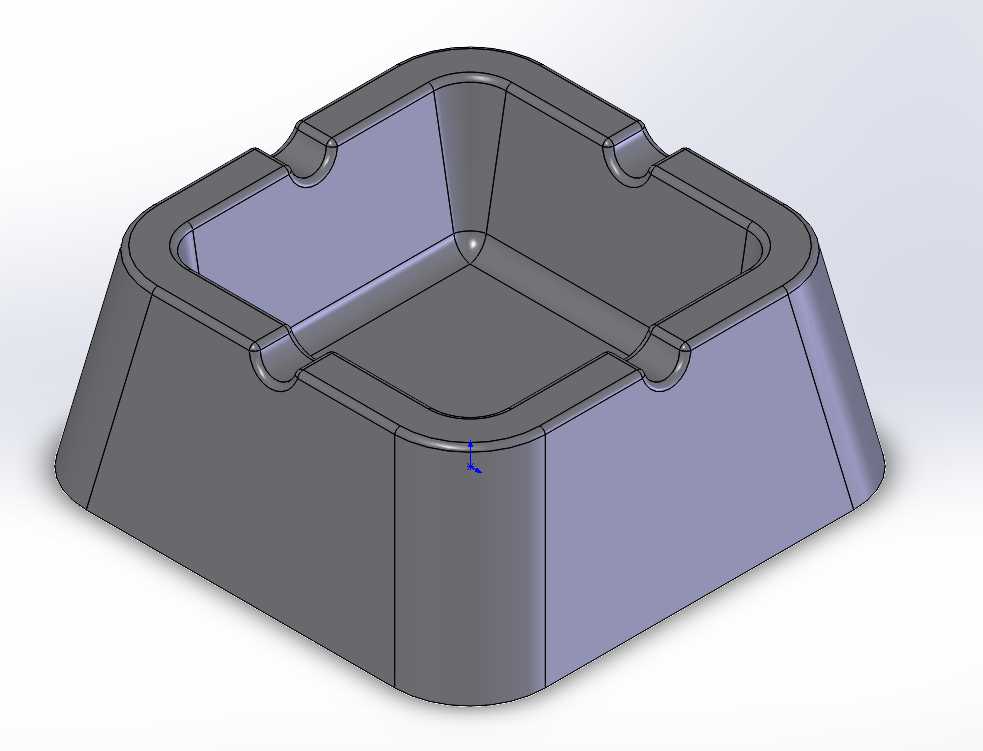

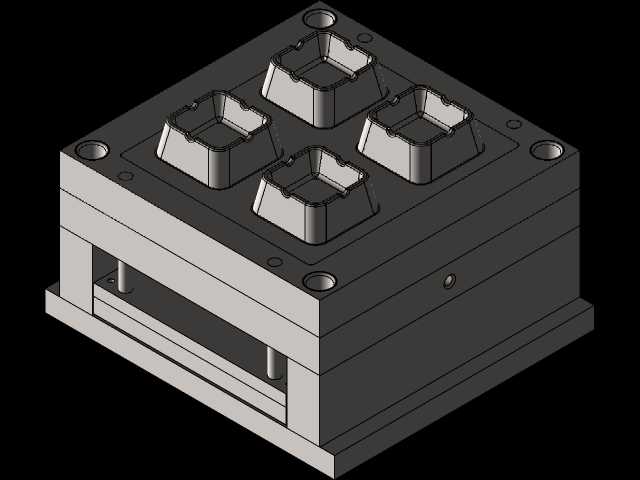

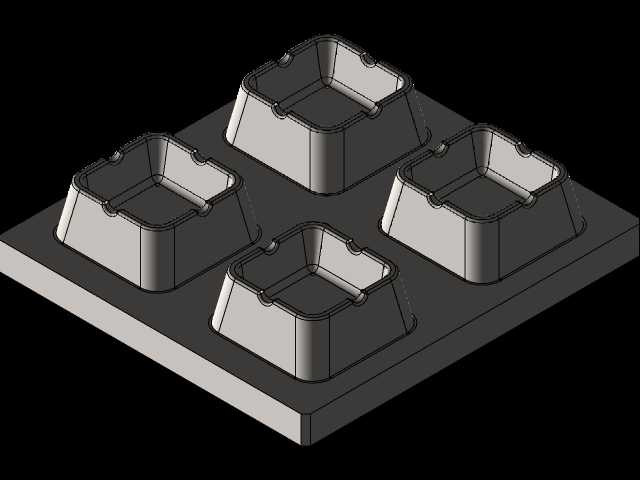

　　成型部分的设计完全匹配烟灰缸的产品结构，型腔部分加工出烟灰缸的外轮廓曲面，包括缸体的侧壁弧度、顶部的烟槽卡位结构，型芯部分成型烟灰缸的内部容纳腔，同时在型芯周边预留了排气间隙，填充时型腔内的空气可通过分型面、顶针间隙顺利排出，避免制品出现烧焦、气泡、熔接痕明显等缺陷。浇注系统采用侧浇口进料，浇口位置设置在每个型腔的侧壁非外观面处，成型后浇口残留小，后续修剪工作量少，不会影响制品的外观质感。

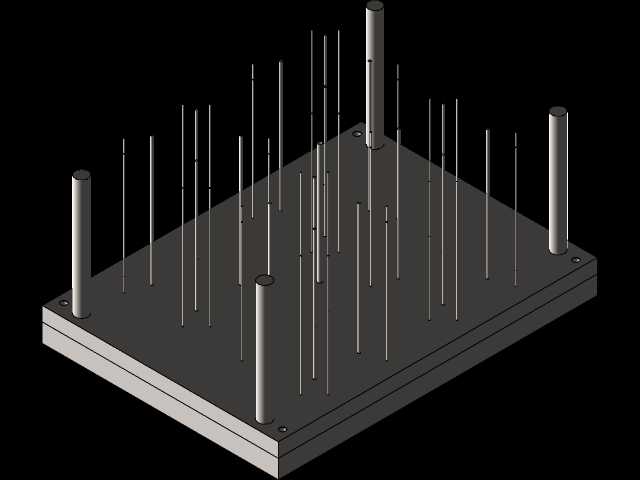

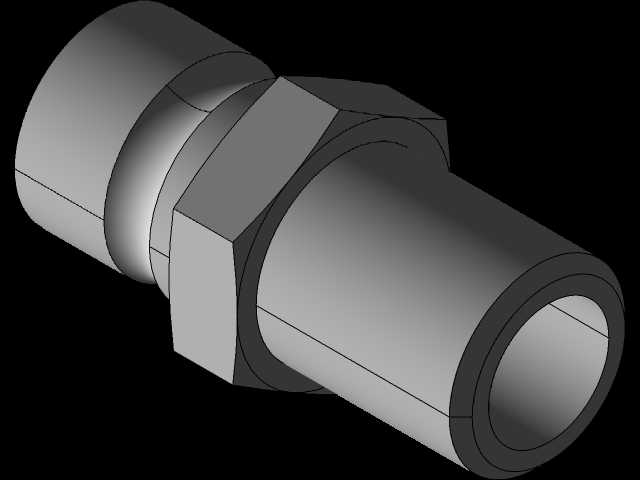

　　冷却系统采用循环水路设计，定模侧和动模侧分别布置独立的冷却回路，水路直径采用常规8mm规格，水路距离型腔壁的距离保持在15-20mm之间，保证冷却均匀性，避免制品因冷却速率不一致出现翘曲变形，缩短成型周期，提升生产效率。脱模机构采用圆顶针顶出方案，顶针位置布置在制品的加强筋、边缘等受力均匀的位置，顶出时受力平衡，不会顶白、顶穿制品，顶出行程预留足够余量，保证制品可以完全脱离型芯，不会出现粘模情况。

　　安装边界方面，模架的长宽尺寸适配200吨级以内的卧式注塑机拉杆间距，模具厚度满足注塑机的最小模厚安装要求，锁模力需求匹配三腔成型时的投影面积计算值，吊装环设置在模架两侧的标准吊装位置，方便车间内的模具吊装、换模作业。模具的所有标准件均采用行业通用规格，包括导柱导套、顶针、弹簧、紧固螺丝，后期维护更换配件无需定制，可直接采购标准件替换，降低车间的模具维护成本。

　　在实际生产适配中，这套模具可适配PP、ABS等常用日用塑料的成型工艺参数，料筒温度、注射压力、保压时间等参数可根据具体材料特性在常规范围内调整，成型周期可控制在30秒以内，单班产能可满足中小批量订单的交付需求。分型面的设计贴合产品的最大轮廓线，合模时的贴合精度高，生产时不会出现飞边溢料问题，减少后续制品的飞边修剪工序，降低人工后处理成本。
